十大精密电阻排行榜

lymex 电子工程专辑 昨天

一个好的精密电阻，必须具备老化小、温飘小、偏差小的特点，同时最好具备可靠性高、功率余量大温升小、噪音低、串联电感分布电容小、电压系数小、焊接、振动及拉伸不容易变化等。
当然，与基准相关的最重要的参数，是老化，其次是温度系数。因此，以下这个排名最重要的根据就是老化，其次是温度系数。至于电阻上标的是1%、0.1%、还是0.01%，这个是偏差而已，并不直接代表“精密”程度。

国内市场上精密电阻其实很多，但鱼龙混杂，如何分辨出那些电阻是优秀电阻因此值得考虑呢？经过自己的大量购买、测试，得到了一些结果，今天以实物图片方式进行展示、排名。当然，以下排名，纯属个人意见，偏见遗漏难免，同一类电阻，因生产时代不同、厂家不同也可能有很大差异。另外，本排名不代表任何组织或利益集团，也不对由此而引起的后果负任何责任。
电子技术发展日新月异，近几年可能会更新了一些新的封装形式的电阻，没有在下表列出，以下仅供参考。

10

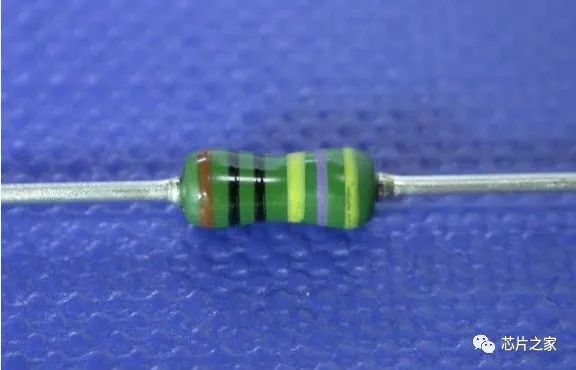

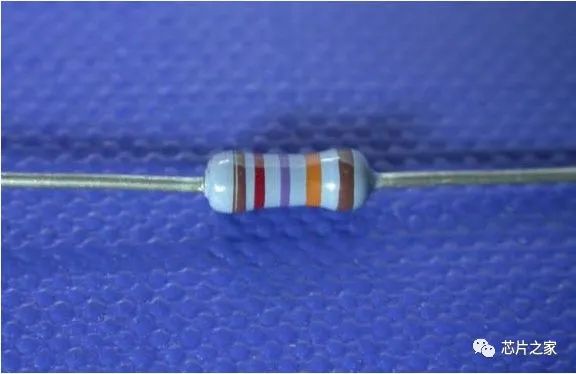

普通金属膜
以前红袍为多，现在一般为色环。精度一般1%-5%，温度系数50ppm附近，老化都不给出，大部分能在0.1%每年之内。
这样的电阻由于厂家众多，成本很低，被广泛使用。购买时，注意挑选大厂的，千万不要用可靠性不高的或者是碳膜的。
其实，以前1%算精密电阻了，现在可以不算了，但为了比较，还是列了出来。

09

高精度金属膜

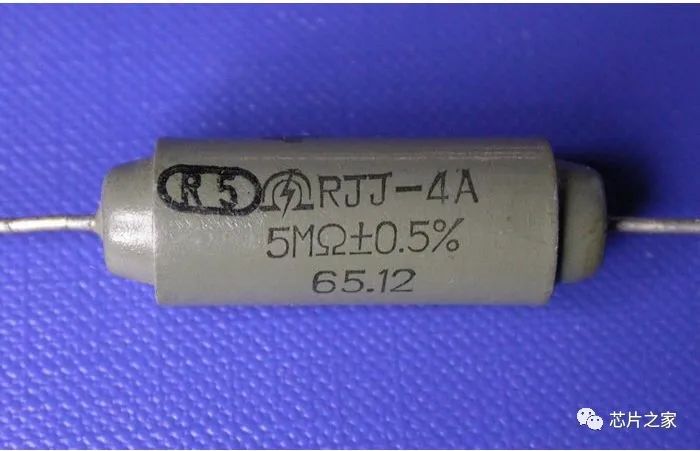

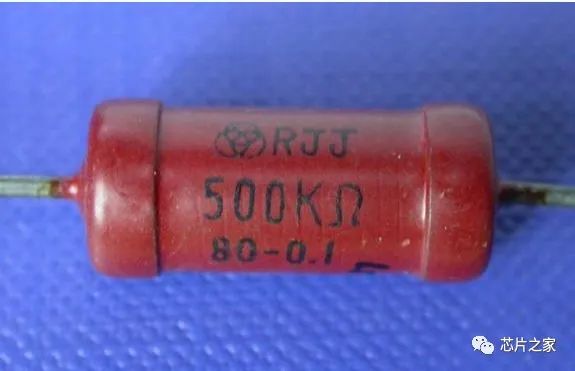

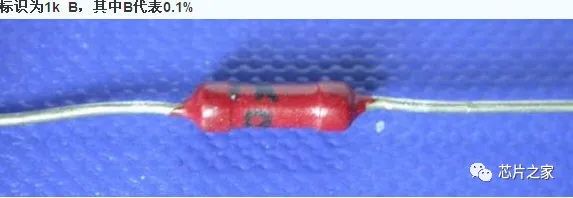

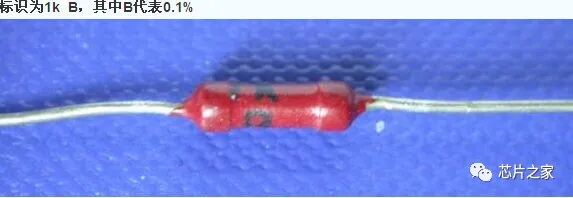

国产代表RJJ，以前是红色的，很多体积较大（1W或2W），这才是真正的大红袍，精度可达0.1%。

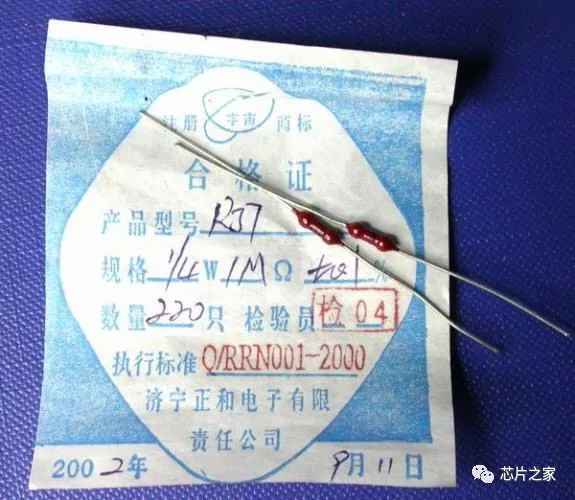

现在国产的RJJ，多为体积比较小的，也为0.1%，温度系数大约20ppm之内。1M是这种RJJ能做的最大阻值。
国外的我这里有Vitrohm，个人比较喜欢，也是0.1%。温度系数实际为15ppm左右（最后黄圈代表<25ppm），老化参数未知，但一般能在100ppm/a之内。

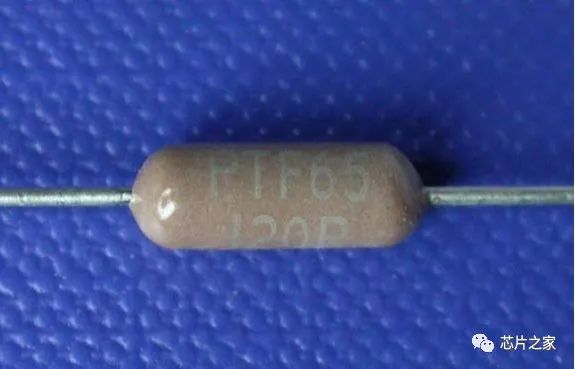

当然，最好的金属膜也许是这种Vishay ptf65了，价格比较贵（约8元/只）。

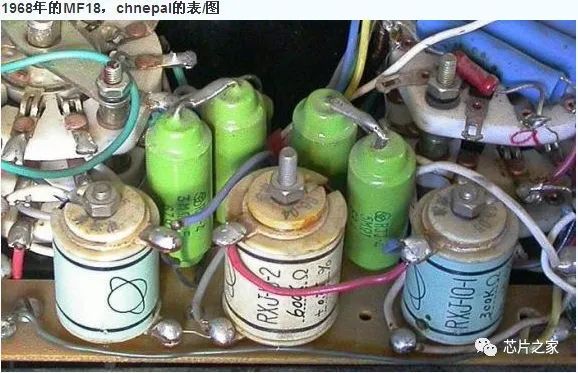

还有一种老国产的RJJ，居然是金封的！见于老的MF18表中。

08

非密封线绕

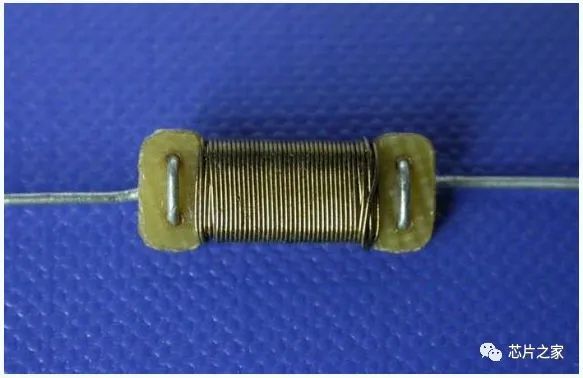

国产很老的RXJ绕在瓷骨架上体积较大，后来为绕在电木片骨架上的小型。非密封的线绕，电阻丝直接暴露在空气中，尽管生产成本低，但容易受气候影响。在国产的早期仪器和万用表中常见。

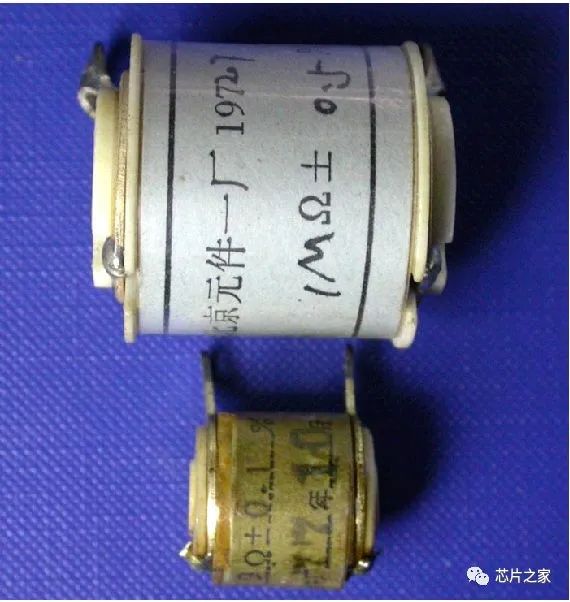

以下电阻，也属于非密封线绕。外圈是纸，起标识、美观作用，不密封。这样的电阻常见于老式仪器中。

07

小型密封线绕

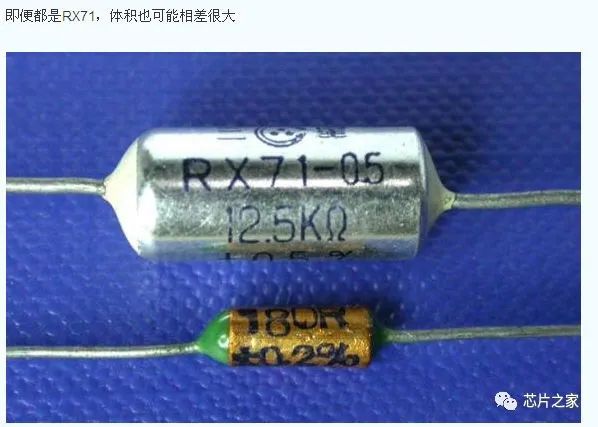

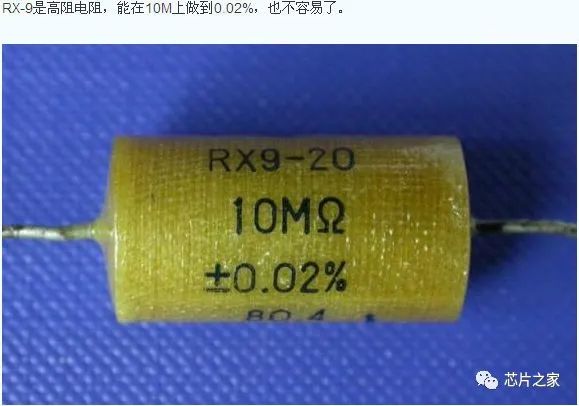

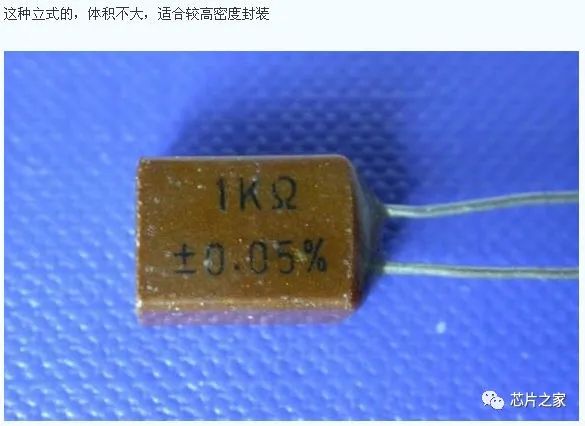

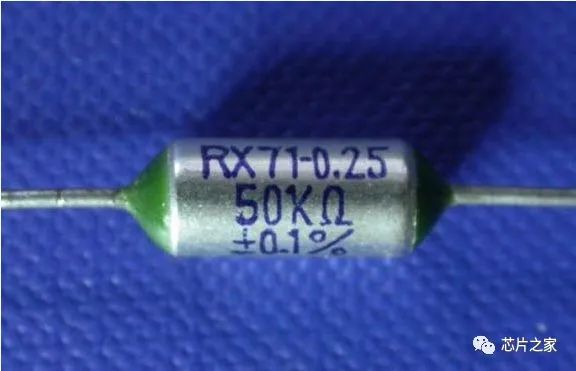

国内的常见的型号为RXJX和RX71，也有RX12立式。电阻小，势必在相同阻值下要采用细线，这样耐受功率和特性都会受到一定的影响，但作为一般仪器用途也足够了，更因为体积小，因此用途广泛，偏差一般是0.05%到0.5%。

06

环氧封装线绕

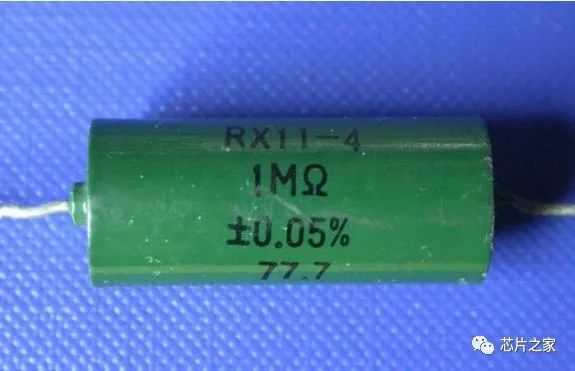

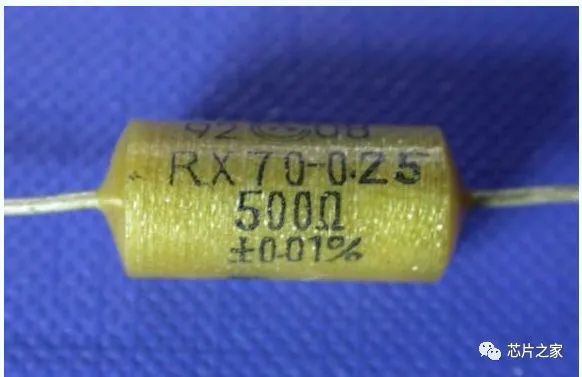

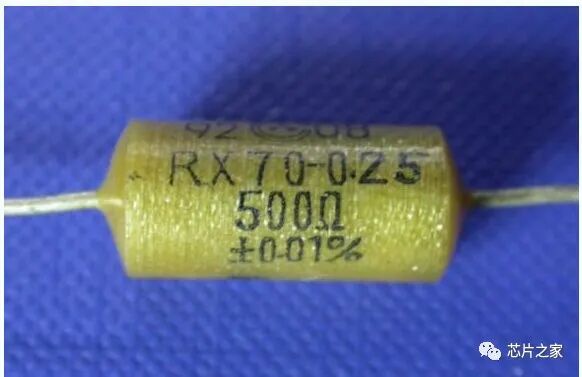

国内常见RX11老型号和RX70型新型号精密电阻，这是国产最好的量产电阻了，最高能到0.01%（甚至个别到0.005%），老化没有指标但一般能在25ppm/a典型值，温度系数好的可以<15ppm/C。主要用途是各种高精密仪器。尽管上面那种立式的也是环氧封装的，但性能不如因此没放到这里。

05

低温飘环氧封线绕

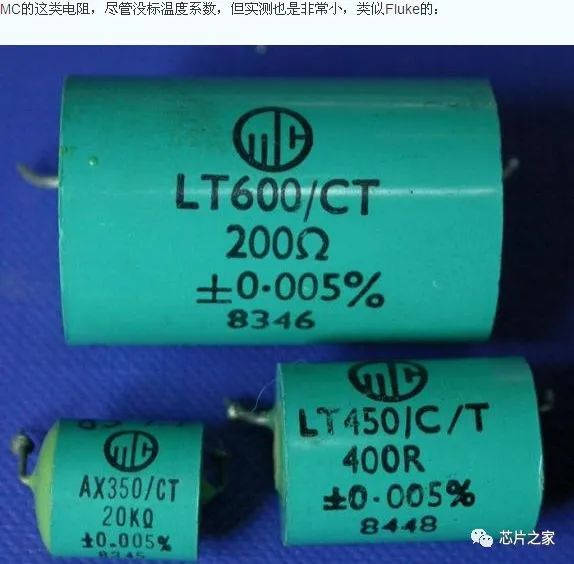

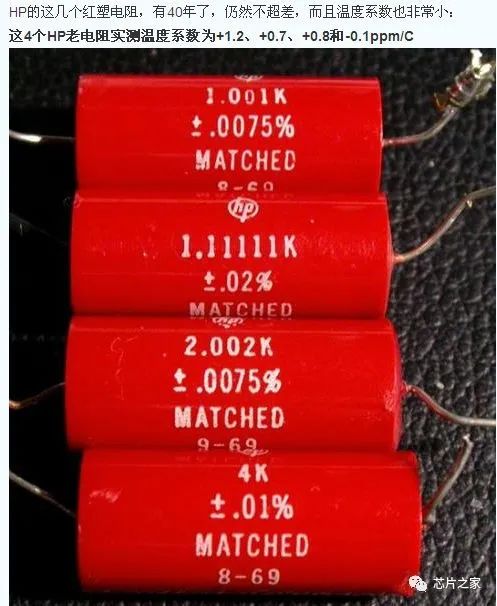

常见有Fluke、MC和HP的，温度系数一般<5ppm/C，大部分是1-3ppm/C，老化也不大，大约<25ppm/a。这样的电阻必须用Evanohm线材才能做到低温飘，经常能在国外的高精度的仪器中见到。
国内电阻尽管也有标1ppm附近的，但由于采用锰铜，曲线弯曲大，不能保证宽温度范围下的温度系数。因此这个指标虚的成分很大。
比如锰铜的Beta温度系数一律是-0.6ppm/C2，也就是说，当20度时温度系数为0，那么21度时即为-0.6ppm/C，而22度就为-1.2ppm了。因此，标称<1ppm/C的只能在很窄的温度范围才有效。

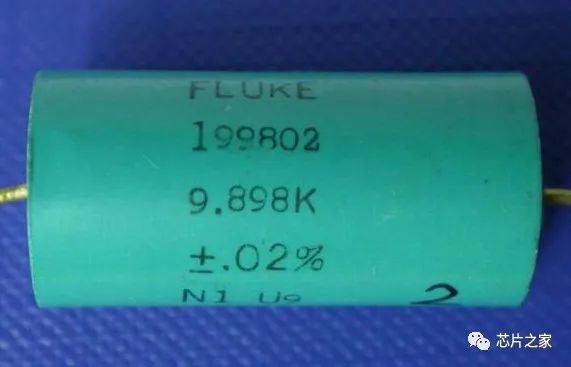

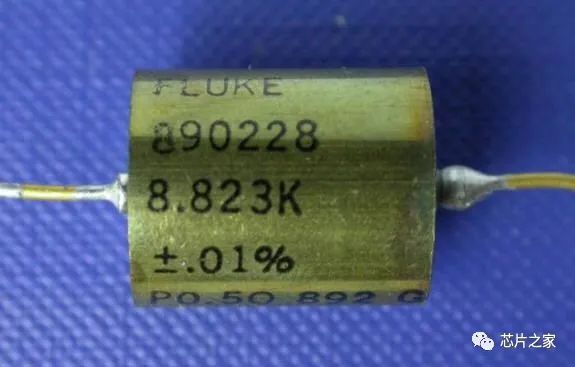

Fluke的这样的电阻，温度系数都是后来测试然后标在外壳上，N1就是-1ppm/C，P1.5就是+1.5ppm/C

04

塑封金属箔

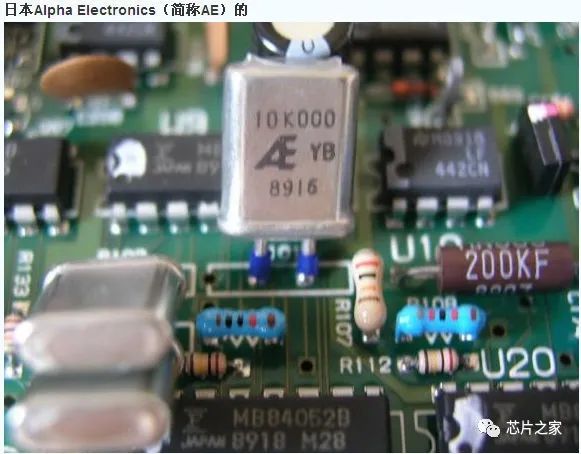

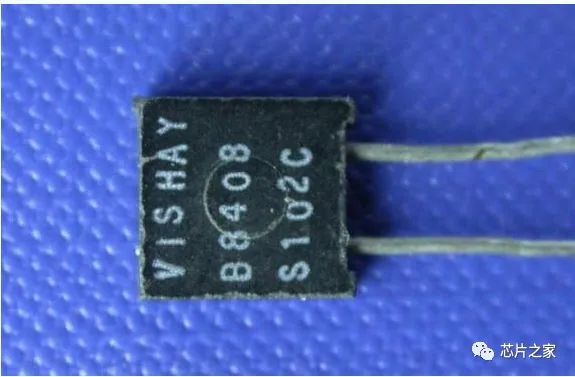

金属箔也就是块电阻，多以方型块的方式出现因此得名，是新一代的优于线绕的电阻，代表厂家为威世（Vishay）。
温度系数一般都在5ppm/C以下，老化保证<25ppm。

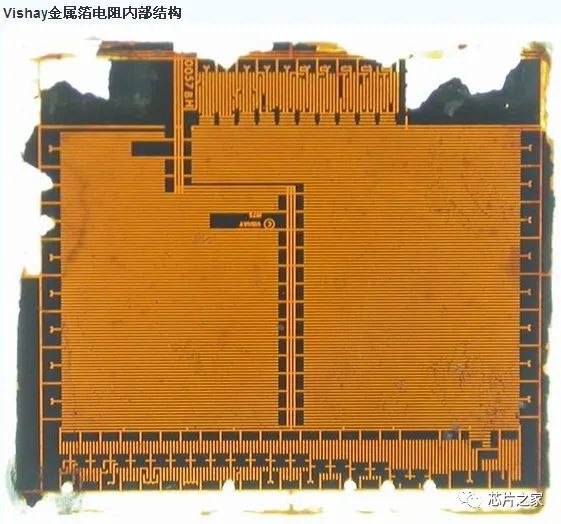

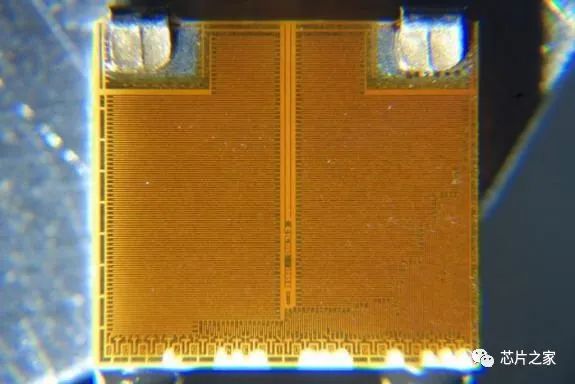

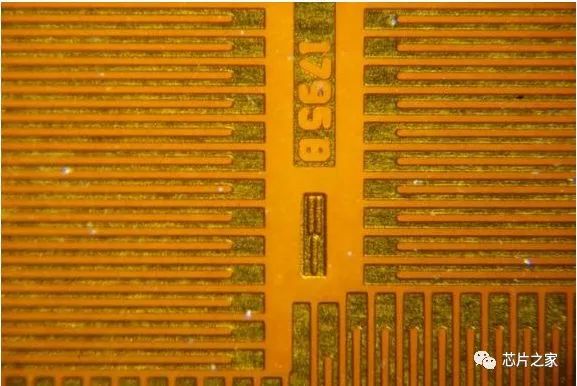

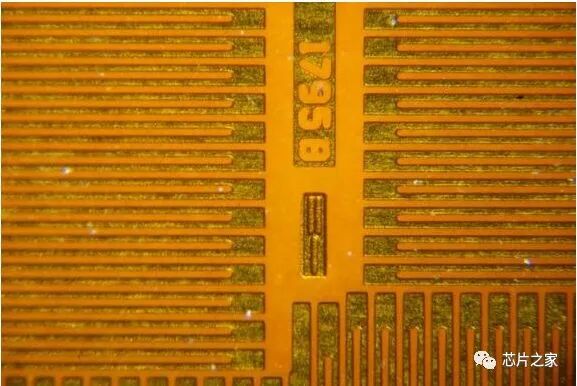

由于是采用Evanohm金属箔、因此性能优异、噪音也非常低。用类似IC制作的光刻工艺和良好的封装技术，使得分布电容、串联电感等参数都很理想，其它特性也非常优秀。

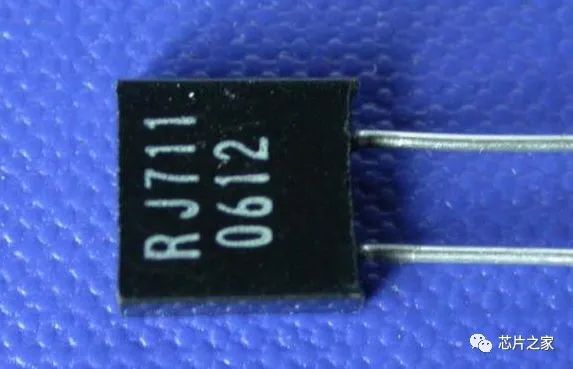

国产的型号为RJ711，体积稍大，性能稍逊。

03

金封线绕

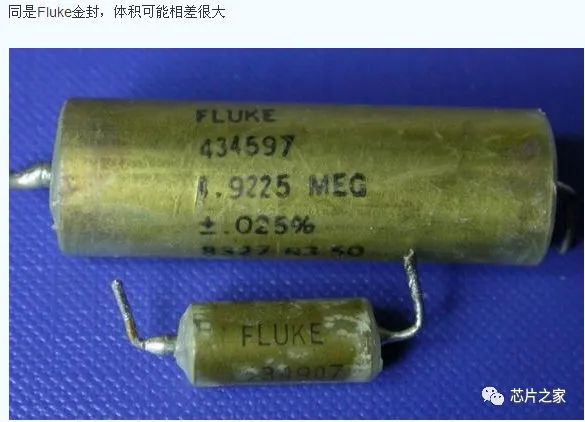

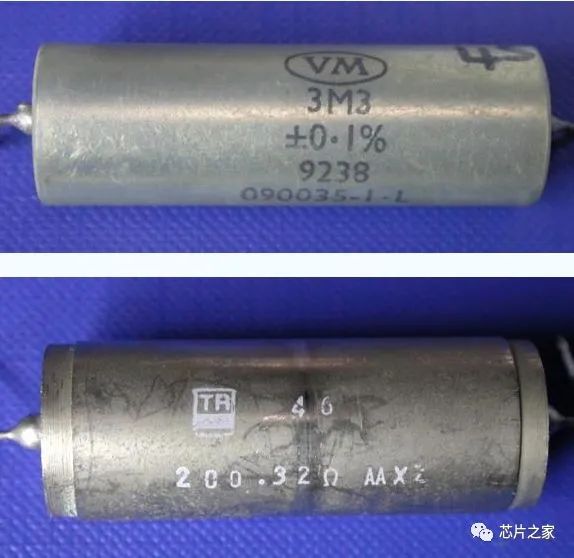

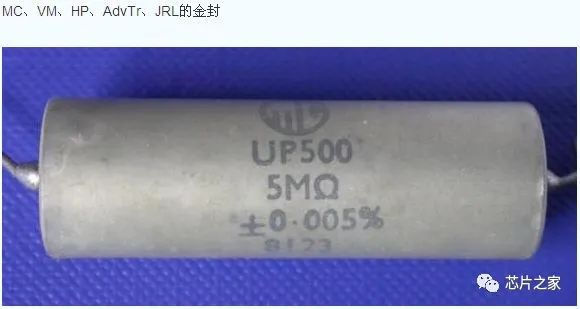

与低温飘环氧封线绕类似，但采用金属+玻璃+可伐密封，这样就完全杜绝了外界潮湿和氧化的影响，老化保证<10ppm。这样的电阻曾经一度统治了高精度仪器，能在Fluke计量仪器里和7位半、8位半万用表里经常看到。
另外，金封线绕由于成本高，一律都是低温飘的，<5ppm/C。

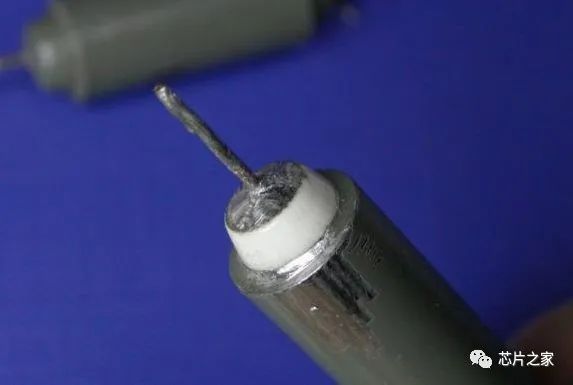

金封线绕最显著的特征，一个是外壳是金属，绝缘是玻璃/陶瓷，另一个是引线处都有膨胀的焊接点。这是因为，引线是从预埋的可伐合金管里穿出来后焊接密封的。

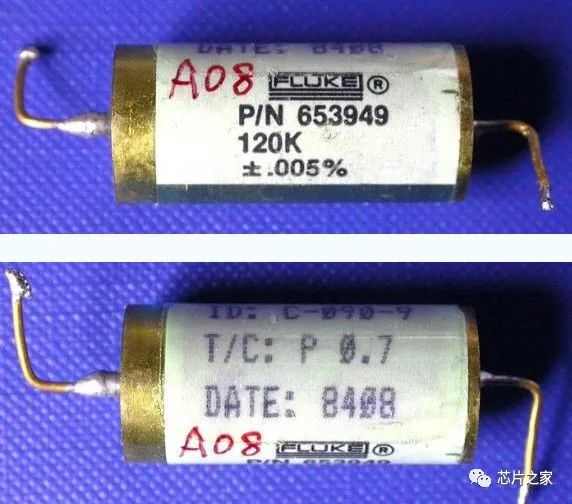

当然，在所有这些金封中，我最喜欢的是从Fluke 752A里面拆出来的120k，每一个电阻有自己的编号，温度系数非常小（<1ppm/C），老化很难观察出来。我用这些电阻做了10k、100k和1M标准电阻。

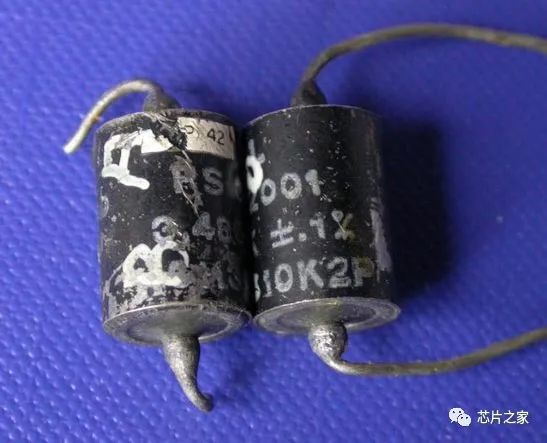

其实，也有国产的金封线绕，老化应该不错，能在高等级的电桥和电位差计里面见到。但是，也还是因为采用锰铜的原因，使得温度系数不好。

02

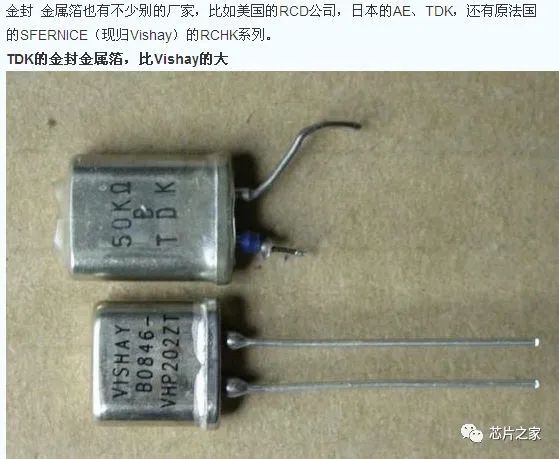

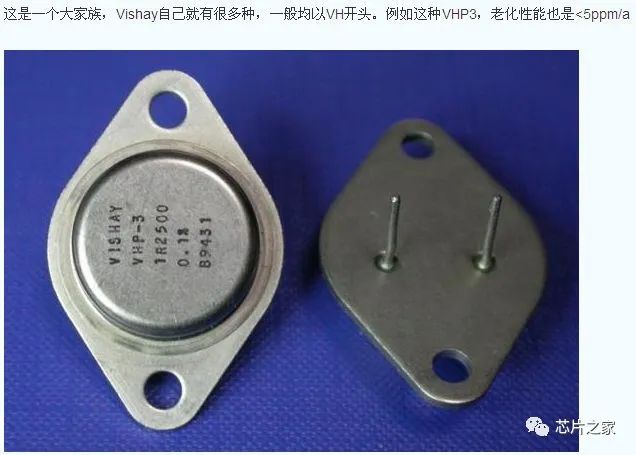

金封金属箔

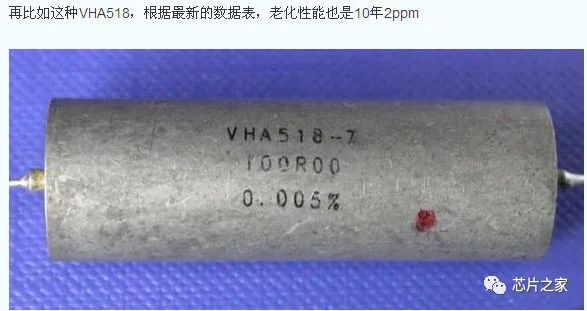

金属箔电阻本身性能良好，再加上金封，不仅能把温漂做到1ppm/C之内，更能保证年老化<5ppm/a，这与很多标准电阻都可以媲美了。

01

高稳金封金属箔

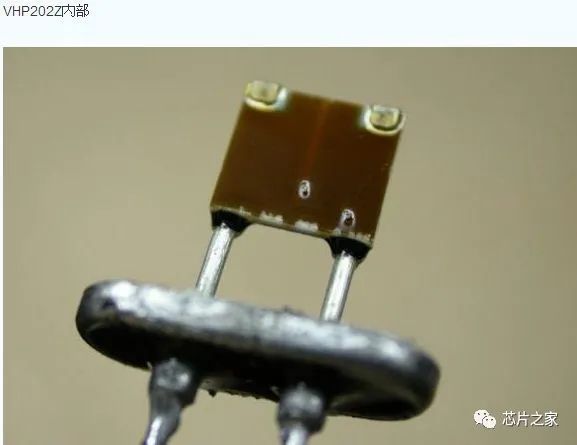

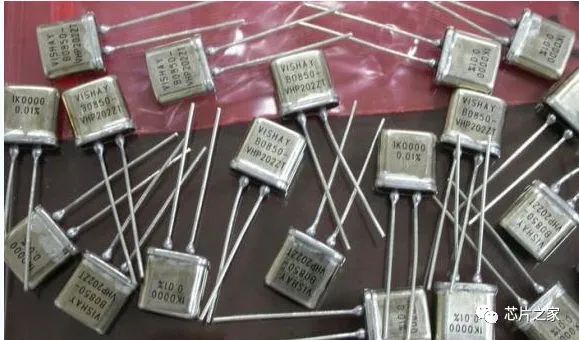

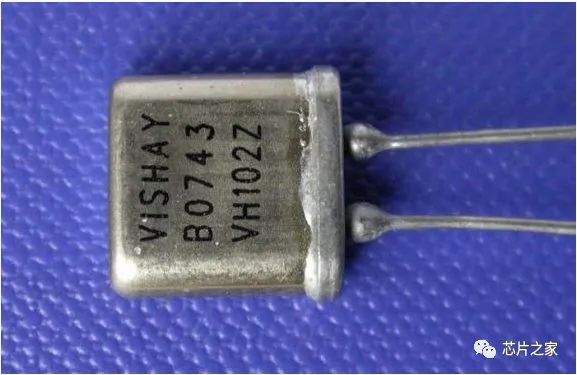

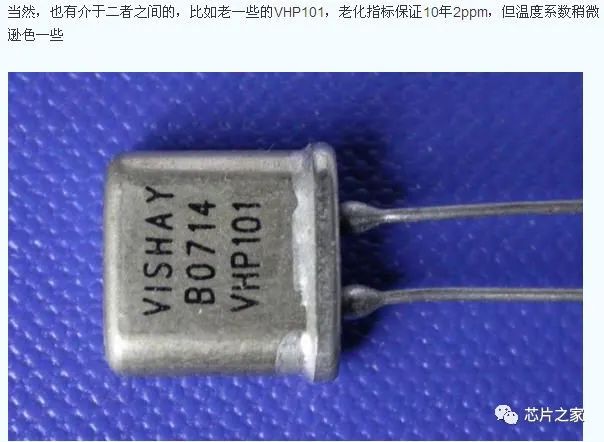

这是威世最近几年的新成果，比如典型的VHP202Z，能把温漂做到0.1ppm/C之内，同时保证10年老化2ppm，即便加速折算下来，第一的老化也不超过0.7ppm，堪称理想电阻。这样的指标，目前只有Vishay一家能做到。

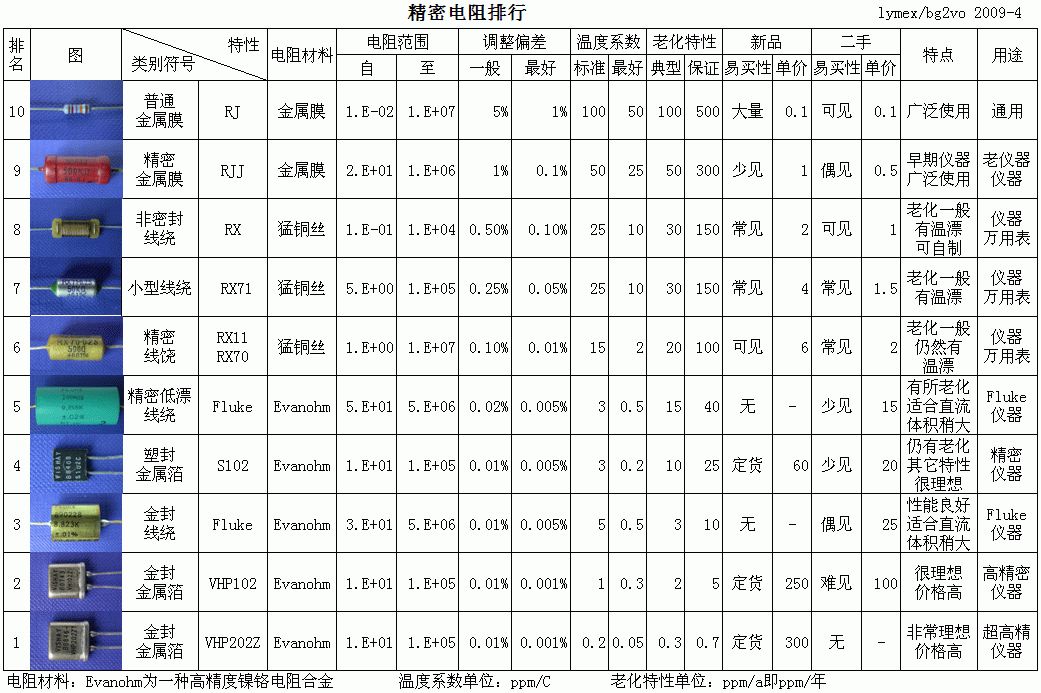

总表
其它电阻
高精度碳膜电阻

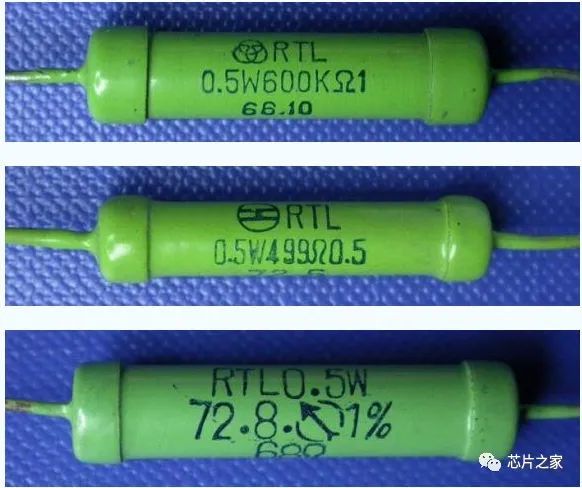

在没有金属膜电阻的时代，或者由于金属膜电阻很贵，出了很多RTL型高精度碳膜电阻。当时电阻大部分是5%或者10%的，而RTL可以达到1%甚至0.5%。
当然，碳膜电阻的温度系数很大（一般是-200ppm到-350ppm/C），这样的电阻常见于老仪器中（比如60、70年代的500型万用表）。
假冒电阻

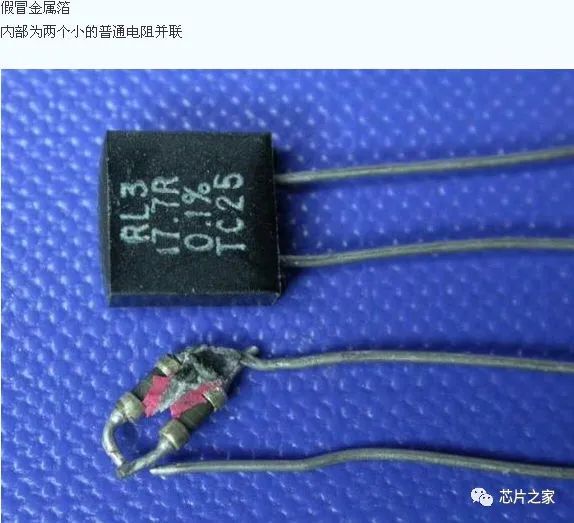

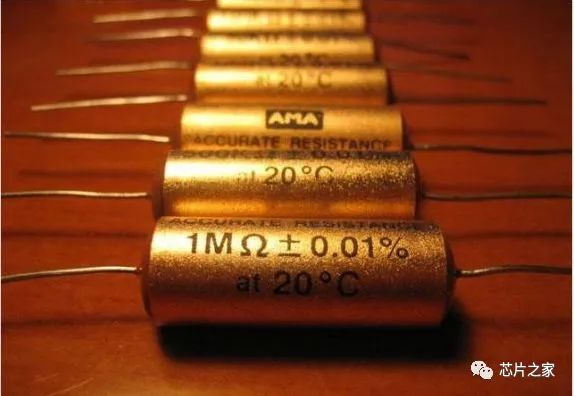

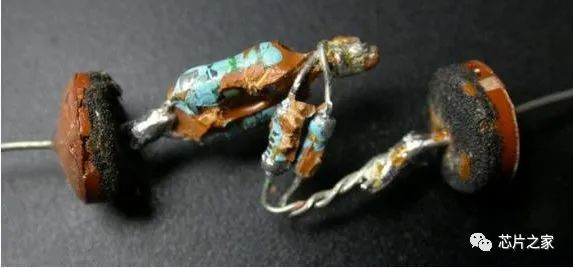

假冒高精度电阻，一种所谓进口AMA航天级0.01%精密电阻，上面的Acurate Resistance都写错，实际上是几只金属膜电阻串并联而成。
最后，看一个不常见的电阻：Fluke 81M金封线绕。这个是我见过的最高阻值的单体线绕电阻了。想不出到底电阻丝有多细、有多长，是如何绕的。
