西克 SICK光纤传感器
西克中国（广州市西克传感器有限公司）
SICK AG是全球领先的传感器和分析仪器系统制造商，是工业自动化领域的技术和市场领导者之一。
在中国，西克中国（广州市西克传感器有限公司）负责传感器业务（工厂自动化及物流自动化），西克麦哈克中国（西克麦哈克（北京）仪器有限公司）负责分析仪器系统制造业务（过程自动化）。
西克中国 成立于1994年，为SICK在亚洲的重要分支机构之一。历经多年的发展与积累，SICK中国已成为极具影响力的智能传感器解决方案供应商，产品广泛应用于各行各业，包括包装，食品饮料，机床，汽车，物流，交通，机场，钢铁，电子，纺织等行业。目前总部设在广州，上海，北京，青岛，香港等地设有分支机构，并形成了辐射全国各主要区域的机构体系和业务网络。
光纤传感器与光纤
对于安装空间有限或微小物体不容忽略的场合，光纤传感器是物体检测的理想解决方案。随着人们对扫描范围、耐温性、材料电阻或灵活安装要求的日益增加，只有传感器和光纤的智能组合才能提供完美的解决方案。种类齐全的光纤与专用光学头满足一切需求。
1、光纤传感器WLL180T
产品特点
类型 单机 尺寸(宽 x 高 x 深) 10.5 mm x 34.6 mm x 71.9 mm 外壳形状（光束出口） 方形 最大开关距离 0 m ... 20 m, 对射系统 1) 2) 感应距离 0 mm ... 1,400 mm, 漫反射系统 3) 4)
0 ... 18 m, 对射系统 1) 2)
焦距 5) 光源种类 可见红光 光源 LED 6) 发射器散射角 大约 65° 5) 轴长 650 nm 设置 菜单控制
单示教按键
电缆
延迟时间 可编程, 0 ms ... 9,999 ms 时间功能 无时间延迟
关闭延迟
开启延迟
关闭延迟和开启延迟
单次
显示器 显示屏 显示屏 LED 状态显示 / 2x 4-位双数显, 设定值（绿色显示）和实际值（红色显示）快速显示、参数显示 机械/电子参数
供电电压 12 V DC ... 24 V DC 1) 残余纹波 ≤ 10 % 2) 电流消耗 50 mA 3) 开关量输出 PNP 开关量输出数量 1 开关类型 明/暗切换 开关类型可选 人工可选择 输出电流 Imax. ≤ 100 mA 响应时间 ≤ 16 µs, ≤ 70 µs, ≤ 250 µs, ≤ 2,000 µs, ≤ 8,000 µs 4) 开关频率 31.2 kHz
7.1 kHz
2 kHz
250 Hz
62.5 Hz
时间功能 无时间延迟
关闭延迟
开启延迟
关闭延迟和开启延迟
单次
延迟时间 可编程, 0 ms ... 9,999 ms 输入 多功能输入端 MF 连接类型 电缆 4针, 2 m 5) 导线材料 PVC 导线横截面 0.2 mm² 保护电路 A 6)
B 7)
C 8)
D 9)
防护等级 III 重量 25 g 外壳材料 塑料, ABS/PC 外壳防护等级 IP50 10) 供货范围 安装支架 BEF-WLL180 运行环境温度 –25 °C ... +55 °C 存储环境温度 –40 °C ... +70 °C
2、光纤传感器GLL170
产品特点
类型 单机 尺寸(宽 x 高 x 深) 10 mm x 31.7 mm x 72.5 mm 外壳形状（光束出口） 方形 最大开关距离 0 mm ... 190 mm, 漫反射系统 1) 2)
0 mm ... 800 mm, 对射系统 3)
感应距离 0 mm ... 160 mm, 漫反射系统 1) 2)
0 mm ... 700 mm, 对射系统 3)
光源种类 可见红光 光源 LED 4) 轴长 632 nm 设置 电位计，8 转 5) 显示器 LED 显示屏 状态 LED 灯 机械/电子参数
供电电压 10 V DC ... 30 V DC 1) 残余纹波 ≤ 10 % 2) 电流消耗 30 mA 3) 开关量输出 NPN 开关量输出数量 1 开关类型 明/暗切换 开关类型可选 可通过旋转开关选择 输出电流 Imax. ≤ 100 mA 响应时间 ≤ 250 µs 4) 开关频率 2 kHz 时间功能 无时间延迟
关闭延迟
延迟时间 可通过旋转开关选择, 0 ms ... 40 ms 连接类型 插头，M8，3 针 导线材料 PVC 导线横截面 0.2 mm² 导线直径 3.8 mm 保护电路 A 5)
B 6)
C 7)
D 8)
防护等级 III 重量 19 g 外壳材料 塑料, PC/POM 最大拧紧力矩 0.5 Nm 外壳防护等级 IP66 9) 运行环境温度 –25 °C ... +55 °C 存储环境温度 –40 °C ... +70 °C
3、光纤LL3
产品特点
机器型号 光纤 检测原理 对射系统 用于光纤传感器 GLL170(T), WLL180T, WLL24 Ex 光纤长度 2,000 mm 材料，纤维 Polymethylmethacrylat (PMMA) 导线皮材料 Polyethylen (PE) 材料，光导纤维头 不锈钢 1) 外直径，光导纤维接口 2.2 mm 光纤可剪短 ✔ 2) 螺纹尺寸 M4 光导纤维头样式 螺纹套筒 纤维分布 单纤型 核心构造 Ø 1.5 mm 单纤型 弯曲半径，光导 30 mm 光束角 < 60° 否 兼容红外光 (1,450 nm) 否 运行环境温度 –40 °C ... +70 °C 2 mm 及以上锥化的直径/螺纹尺寸 ≥ 2.6 mm 锥化长度 ≥ 3 mm 高柔性/弹性纤维（弯曲半径 1 ~ 4 mm） 否 需要转接终端套管 否 发射器散射角 60° 集成镜头 否 最小物体直径 0.5 mm 3) 包含在供货范围内 紧固，4 x 六角螺母 M4，4 x 垫圈，光导纤维体切割器 FC (5304141) 附加透镜兼容性 是 特殊特征 标准，紧凑表头和套圈，大开关距离 机械/电子参数
弯曲半径，光导 30 mm 运行环境温度 –40 °C ... +70 °C
4、光纤LL3-TV05
产品特点
机器型号 光纤 检测原理 对射系统 用于光纤传感器 GLL170(T), WLL180T, WLL24 Ex 光纤长度 2,000 mm 材料，纤维 Polymethylmethacrylat (PMMA) 导线皮材料 Polyethylen (PE) 材料，光导纤维头 Polyamid (PA) 外直径，光导纤维接口 2.2 mm 光纤可剪短 ✔ 1) 螺纹尺寸 M4 光导纤维头样式 螺纹套筒, 90° 旋转 弯曲半径，光导 25 mm 光束角 < 60° 是 兼容红外光 (1,450 nm) 否 运行环境温度 –40 °C ... +70 °C 高柔性/弹性纤维（弯曲半径 1 ~ 4 mm） 否 需要转接终端套管 否 发射器散射角 15.94° 集成镜头 是 最小物体直径 0.4 mm 2) 包含在供货范围内 紧固，2 x 六角螺母 M4，光导纤维体切割器 FC (5304141) 附加透镜兼容性 否 特殊特征 90° 偏转集成，大测量距离 机械/电子参数
弯曲半径，光导 25 mm 运行环境温度 –40 °C ... +70 °C

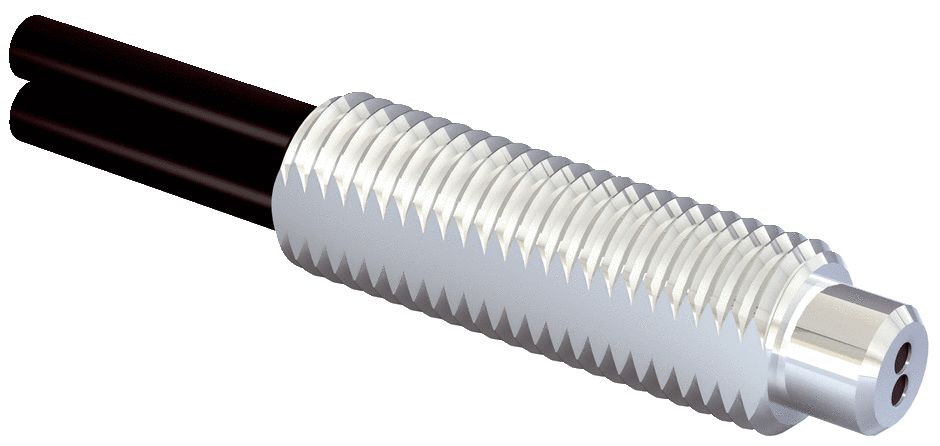

5、光纤LL3-DK063000
产品特点
机器型号 光纤 检测原理 漫反射系统 用于光纤传感器 GLL170(T), WLL180T, WLL24 Ex 光纤长度 3,000 mm 材料，纤维 Polymethylmethacrylat (PMMA) 导线皮材料 Polyethylen (PE) 材料，光导纤维头 不锈钢 1) 外直径，光导纤维接口 2.2 mm 光纤可剪短 ✔ 2) 螺纹尺寸 M6 光导纤维头样式 螺纹套筒 纤维分布 单纤型 核心构造 2 x Ø 1,0 mm 3) 单纤型 弯曲半径，光导 25 mm 光束角 < 60° 否 兼容红外光 (1,450 nm) 否 运行环境温度 –40 °C ... +70 °C 2 mm 及以上锥化的直径/螺纹尺寸 ≥ 4 mm 锥化长度 ≥ 3 mm 高柔性/弹性纤维（弯曲半径 1 ~ 4 mm） 否 需要转接终端套管 否 发射器散射角 60° 集成镜头 否 最小物体直径 0.015 mm 4) 包含在供货范围内 紧固，2 x 六角螺母 M6，2 x 垫圈，光导纤维体切割器 FC (5304141) 附加透镜兼容性 否 特殊特征 标准的紧凑型表头和套圈，大开关距离 机械/电子参数
弯曲半径，光导 25 mm 运行环境温度 –40 °C ... +70 °C

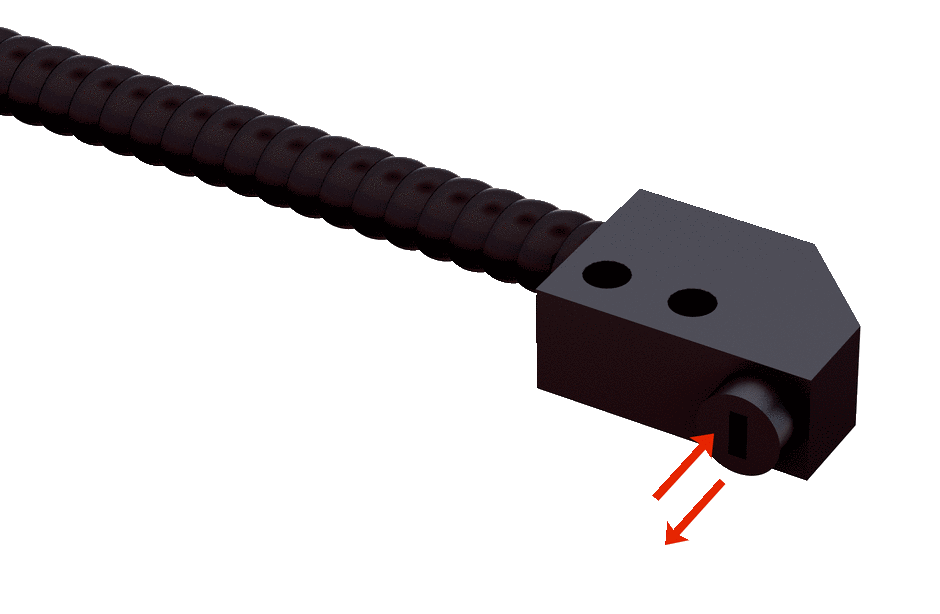

6、光纤LL3-LM37750
产品特点
机器型号 光纤 检测原理 漫反射系统 用于光纤传感器 GLL170(T), WLL180T 光纤长度 750 mm 材料，纤维 玻璃 导线皮材料 Polyvinylchlorid (PVC) 材料，光导纤维头 镀铬金属螺旋 外直径，光导纤维接口 2.2 mm 光导纤维头样式 扁平外观, 90° 旋转 纤维分布 多纤型 - 直线分布 核心构造 多纤型 - 直线分布 弯曲半径，光导 20 mm 光束角 < 60° 否 兼容红外光 (1,450 nm) 是 运行环境温度 –10 °C ... +60 °C 高柔性/弹性纤维（弯曲半径 1 ~ 4 mm） 否 需要转接终端套管 否 发射器散射角 60° 集成镜头 否 最小物体直径 0.5 mm 附加透镜兼容性 否 机械/电子参数
弯曲半径，光导 20 mm 运行环境温度 –10 °C ... +60 °C
