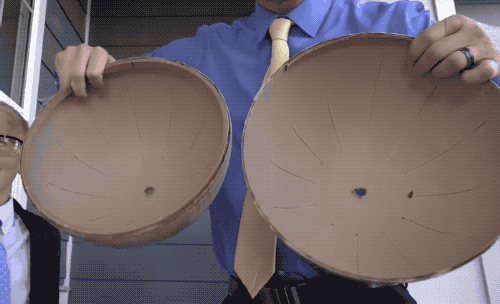

今天这篇，我们讲制作精细度大幅提升的机器制作的「压合款地球仪」，内衬用来支撑的是硬纸板~沿着赤道切开来，是这么个样子。

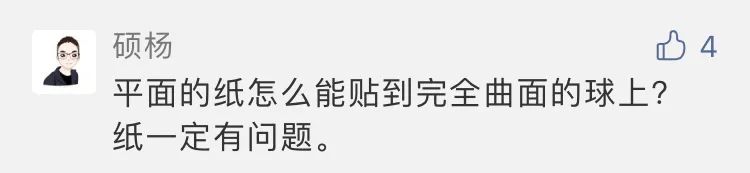

以及为啥这样制作的地球仪，表面贴纸能更平整~

半球的贴纸

首先是一层硬纸板，一层表面图案，然后用胶水经过热压辊筒做加压的粘合，半个地球仪的图就先做好了。但这个表面图案其实也是内有玄机，稍等再看~

极点打孔

看到下图正中心有一个一闪而过的红色激光小点不？就是在地球上极点的位置，标记打出一个图案来。

对线冲剪

接着就需要把半个地球的表面做一个 12 条轮辐的冲压裁剪了，注意看下面半个地球的图案，是散开来的辐射状，有些部位是空白的。来看一个冲剪的全流程，有两次定位操作，才能保证冲压不会出错：第一次用到了一个小工具，翻上来后用尖头对好线压住；第二次则是定位到左下角的孔洞中。

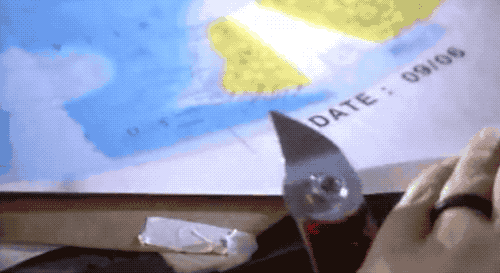

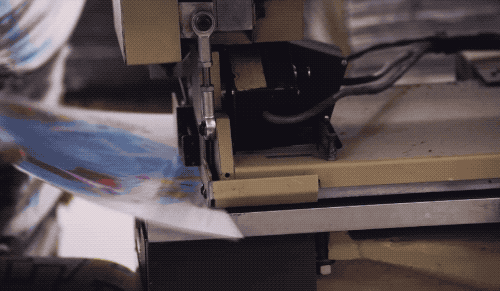

我们来看第一次冲压机下的特写，小工具对线对的位置，是地图上固定的一个标记处，然后冲压一次只裁出间隔着的 12 条侧边。

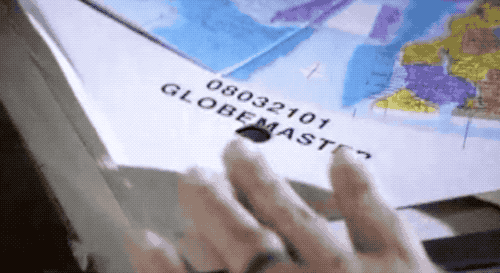

然后第二次冲压对的是孔。下图这个是前一次对线刚被裁出来的小孔，精确对好位置，不会出错了才冲出剩余的 12 条侧边和 12 个底线。

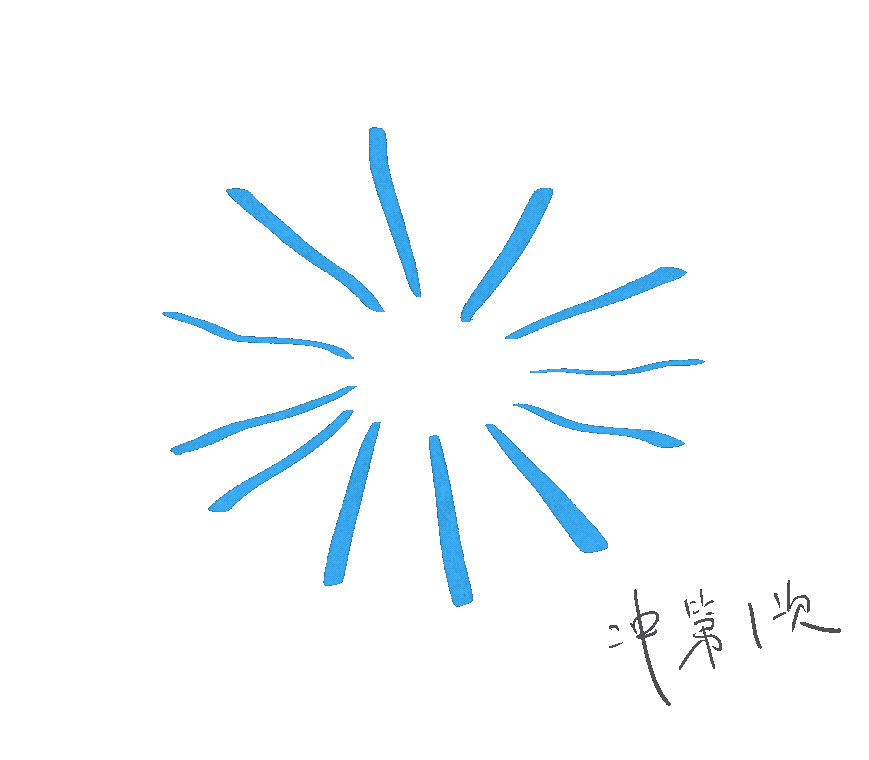

这两次的冲剪，最重要的是怎么确保不会有偏差，我画一个示意图！

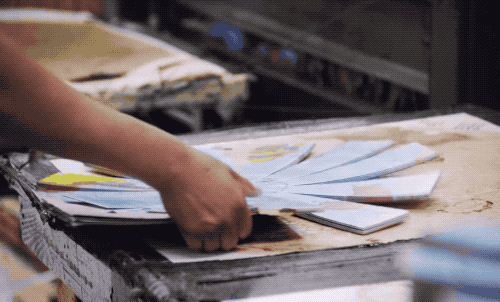

最后直接上手，扒拉掉多余的材料，出来的就是最终要做成半球的形状。

冲出内衬

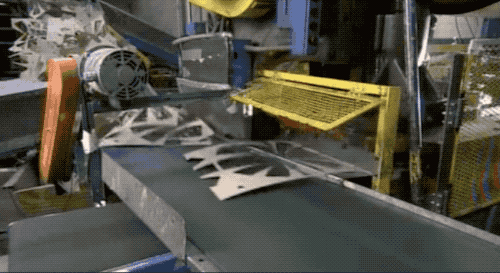

刚才那一层只是最外层的地球仪图案，还得再来层硬纸板作为内衬，起到固定和支撑的作用。这个裁剪就是直接冲压了，一次就冲完了。

热压成球面

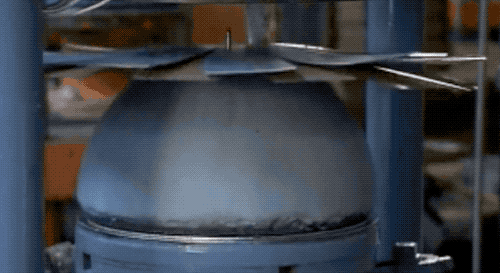

表面图案层和卡纸内衬层，这俩的中心极点位置对准到了半球凸模上，被模具热压之下来一个大力出奇迹，你要的半个地球仪就做好了~在这个过程中，内衬卡纸上的胶水涂层受热产生了粘性，能粘合住表面图案层，而表面所用纸很特殊，是有覆膜的那种，在热压之下具备一定的延展性，所以能平面完美贴合成曲面。

地势起伏

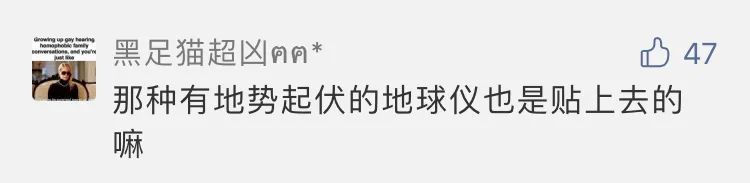

之前也有小可爱问那种地势起伏款式地球仪，并不是表面贴纸的制作方法，而是热压成型。

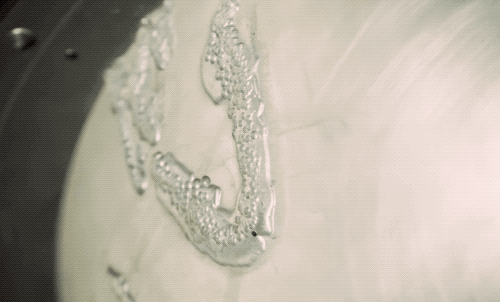

好像我遇到更多的有起伏的是塑料表面，会用到下图本身有凹凸的金属冲压模具，只要对好角度再热压出来，地球上的山脉起伏地形就做好了。想起以前学生证照片上的钢印，也是金属冲压出一个凸印~

切边精修

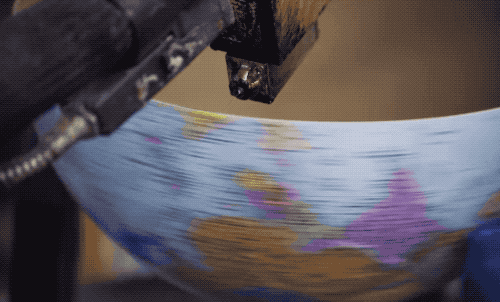

半个地球扣在转台上，通过极点位置对好角度，然后在赤道位置要做一次切除边角料，等着把两个半球合二为一啦~

内部涂胶

自动涂胶枪对着赤道的背面就是一通扫射，给内衬层涂上胶...

赤道上箍

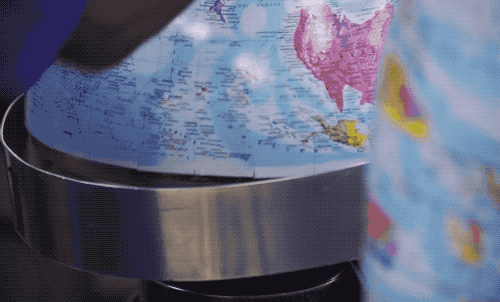

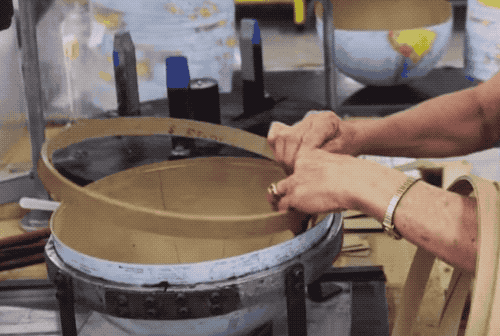

接着便见那工人拿出一个紧箍，双手合什后摊开，小声嘟囔道「猴儿，带上它，为师便不与你计较了」...咔咔两下卡牢，就给地球的赤道做了一次支撑加固。

合二为一

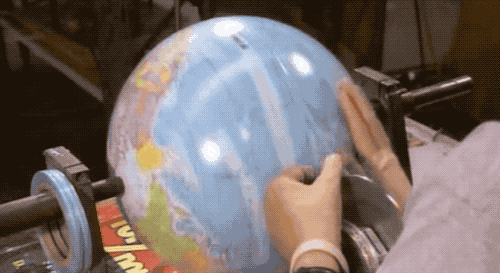

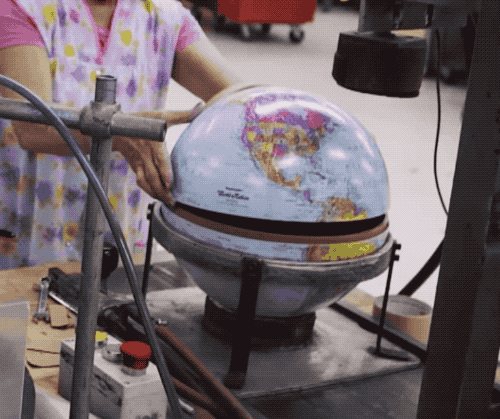

把另一半的地球也喷上胶水，再人工对准经纬线，用机器给压合到一处。你一半，我一半，你是我的另一半，我们的精良版地球仪就完整了！

赤道胶带

对于这种并非表面贴条的地球仪，还有一个特别取巧的环节。一般会用一圈胶带标出赤道，这既是为了突出赤道的位置，也是给接缝做个掩盖，算是一箭双雕了...

最后再给地球仪装上一个用来转动的固定支架就好啦~不过在找资料的过程中，我看现在的地球仪花头很多啊...

小夜灯款

常见一种地球仪是内部搞了 LED 灯的发光款，塑料的表面，大多是直接做了地势起伏的，看宣传语，写的是「孩子最爱的小夜灯」...很，很有搞头了。

校对：Cast + 江小丧

截图：阳哥

文中 Gif 截取自 YouTube 博主 Science Museum 的 《How do you make a globe? I Shaping Science: Episode 1》、British Pathé 的 《Globe Making: How the World is Made (1955) | British Pathé》、CBS Sunday Morning 的 《The art of making globes》、What's Inside? 的 《What's inside a Globe?》、BRANDMADE.TV  的 《How a Replogle Globe is made - BrandmadeTV》、 Discovery《How it's Made》S09E01、1688 的磁悬浮地球仪商品图、我自己的画的动画演示，以及内容有参考专利号为 CN102452190B 题为「一种多媒体纸质地球仪的制造方法」
