PCB的内层是如何制作的？

由于PCB制造复杂的工艺流程，在智能制造规划与建设时，需考虑工艺、管理的相关工作，进而再进行自动化、信息化、智能化布局。

1. 工艺流程分类

按PCB层数不同，分为单面板、双面板、多层板，这三种板子流程不太相同。单面和双面板没有内层流程，基本是开料 — 钻孔 — 后续流程。

多层板会有内层流程

单面板工艺流程：开料磨边→钻孔→外层图形→（全板镀金）→蚀刻→检验→丝印阻焊→（热风整平）→丝印字符→外形加工→测试→检验
双面板喷锡板工艺流程：开料磨边→钻孔→沉铜加厚→外层图形→镀锡、蚀刻退锡→二次钻孔→检验→丝印阻焊→镀金插头→热风整平→丝印字符→外形加工→测试→检验
双面板镀镍金工艺流程：开料磨边→钻孔→沉铜加厚→外层图形→镀镍、金去膜蚀刻→二次钻孔→检验→丝印阻焊→丝印字符→外形加工→测试→检验
多层板喷锡板工艺流程：开料磨边→钻定位孔→内层图形→内层蚀刻→检验→黑化→层压→钻孔→沉铜加厚→外层图形→镀锡、蚀刻退锡→二次钻孔→检验→丝印阻焊→镀金插头→热风整平→丝印字符→外形加工→测试→检验
多层板镀镍金工艺流程：开料磨边→钻定位孔→内层图形→内层蚀刻→检验→黑化→层压→钻孔→沉铜加厚→外层图形→镀金、去膜蚀刻→二次钻孔→检验→丝印阻焊→丝印字符→外形加工→测试→检验
多层板沉镍金板工艺流程：开料磨边→钻定位孔→内层图形→内层蚀刻→检验→黑化→层压→钻孔→沉铜加厚→外层图形→镀锡、蚀刻退锡→二次钻孔→检验→丝印阻焊→化学沉镍金→丝印字符→外形加工→测试→检验

2. 内层制作（图形转移）

切料（裁板-Board Cut）

开料裁板

目的: 按照订单要求将大料切成MI规定的大小（依制前设计所规划要求，将基板材料裁切成工作所需尺寸）。

主要原物料：基板，锯片。基板是由铜片和绝缘层压合而成，依要求有不同板厚规格，铜厚可分为H/H , 1OZ/1OZ , 2OZ/2OZ等种类。

注意事项：

裁板后内层制作

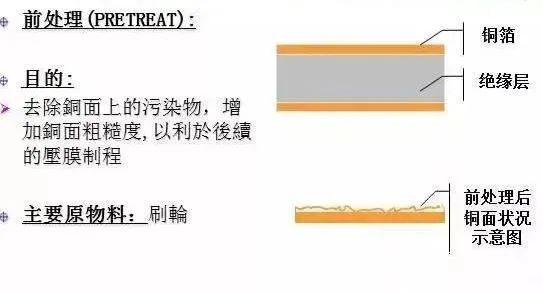

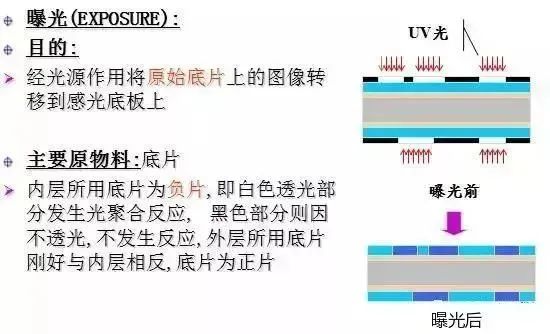

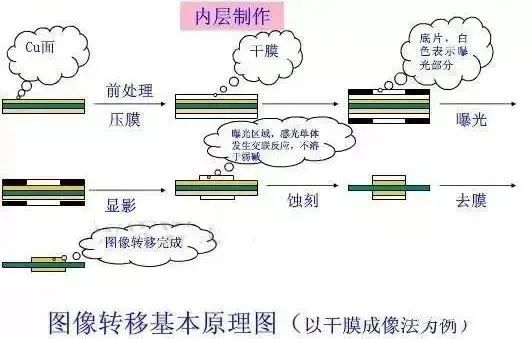

作用及原理：经过磨板粗化的内层铜板，经磨板干燥，贴上干膜IW后，利用UV光（紫外线）照射，曝光后的干膜变硬，遇弱碱不能溶解，遇强碱能溶解，而未曝光的部分遇弱碱能溶解掉，内层线路就是利用该物料的特性将图形转移到铜面上来的，即图像转移。

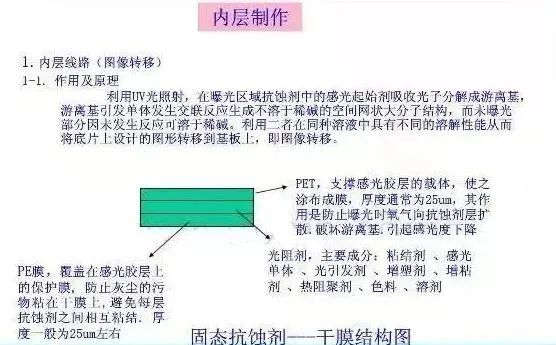

Detail：在曝光区域抗蚀剂中的感光起始剂吸收光子分解成游离基，游离基引发单体发生交联反应生成不溶于稀碱的空间网状大分子结构，而未曝光部分因未发生反应可溶于稀碱。利用二者在同种溶液中具备不同溶解性能从而将底片上设计的图形转移到基板上即完成图像转移。

线路图形对温湿度的条件要求较高，一般要求温度22+/-3℃，湿度55+/-10%，以防止菲林的变形。对空气中的尘埃度要求高，随制作的线路密度增大及线路越小，含尘量小于等于1万级以上。

物料介绍：

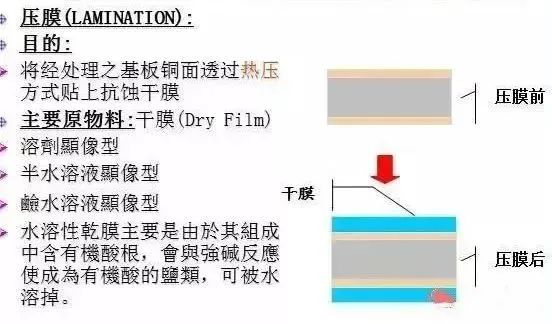

干膜：干膜光致蚀剂简称干膜（Dry film）为水溶性阻剂膜，厚度一般有1.2mil，1.5mil和2mil等，分聚酯保护膜，聚乙烯隔膜和感光膜三层。聚乙烯隔膜的作用是当卷状干膜在运输及储存时间中，防止其柔软的阻膜剂与聚乙烯保护膜之表面发生沾黏。而保护膜可防止氧气渗入阻剂层与其中自由基产生意外反应而使其光聚反应，未经聚合反应的干膜则容易被碳酸钠溶液冲脱。
湿膜：湿膜为一种单组分液态感光膜，主要由高感光树脂，感光剂，色料，填料及少量溶剂组成，生产用粘度10-15dpa.s，具有抗蚀性及抗电镀性，湿膜涂覆方式有网印，喷涂等方式。
