2010年6月8日，乔布斯在2010苹果全球开发者大会(WWDC 2010)上发布了苹果第四代手机iPhone 4，然后就如同梦幻一般，iPhone4在全世界范围内流行起来了，最终成为一代街机，同时铸造了苹果帝国坚实的基础……十年之后，我才买得起这代苹果手机……在闲鱼上20块大洋。

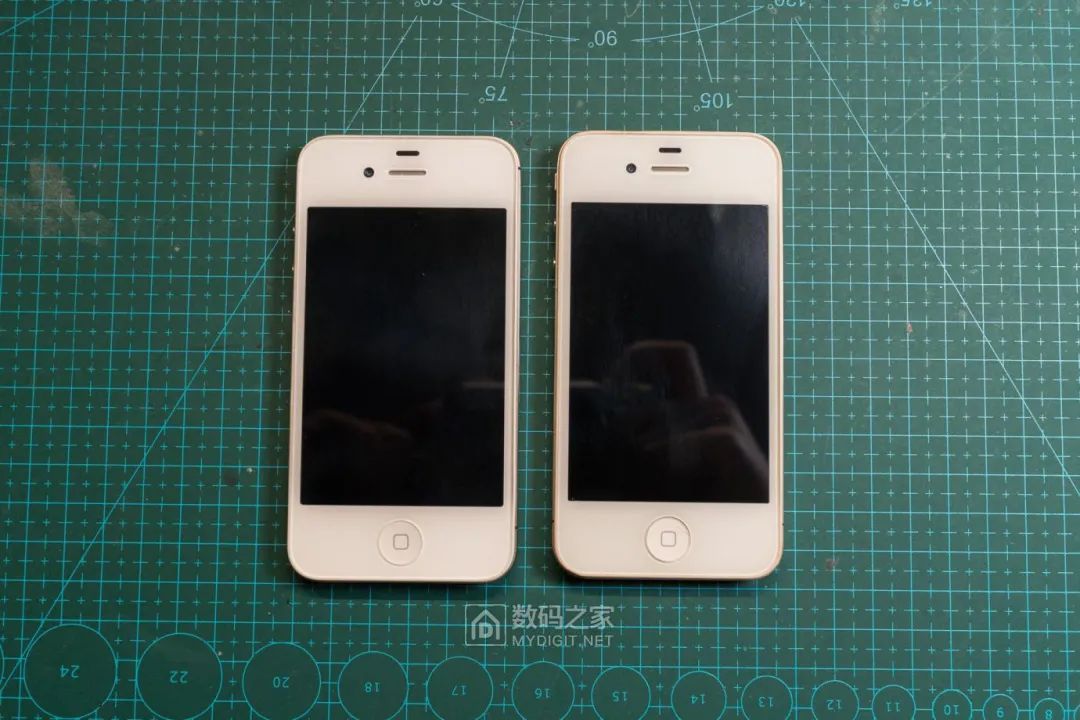

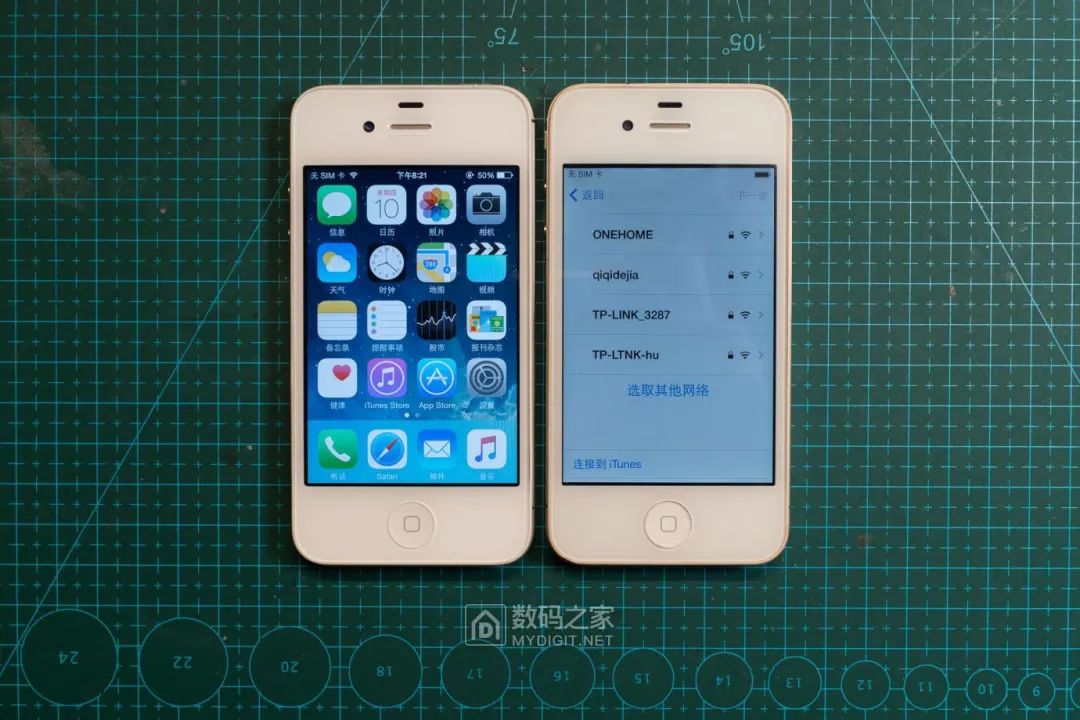

20块还包邮就不要什么自行车了，左侧是60块包邮的4S，右侧是今天的主角4

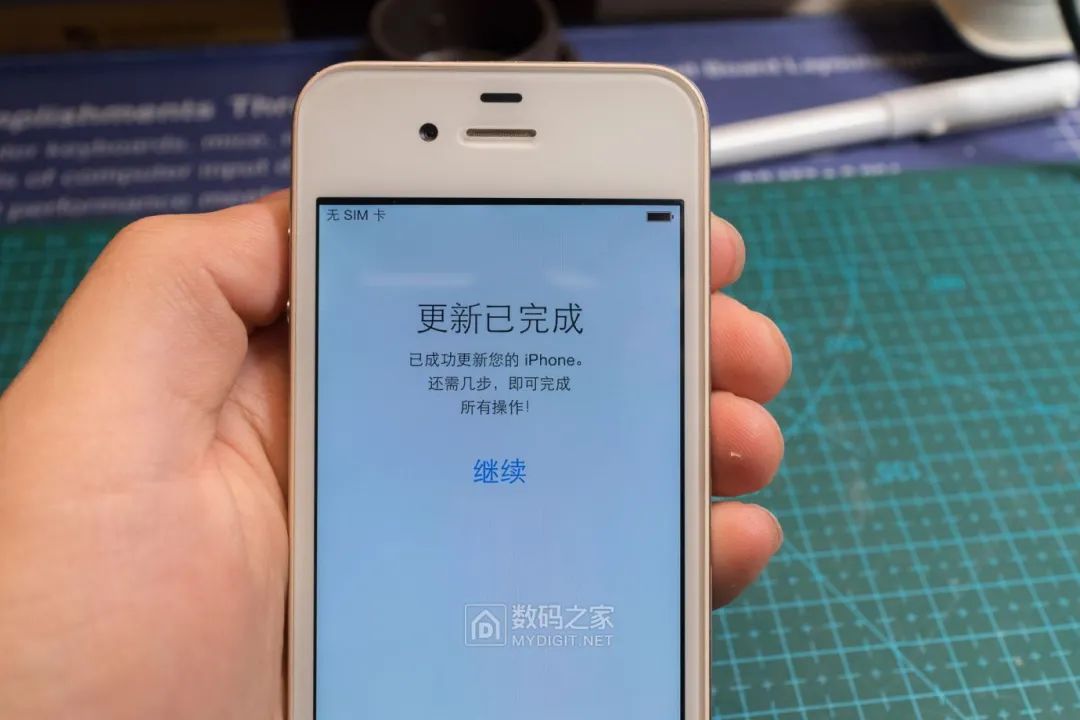

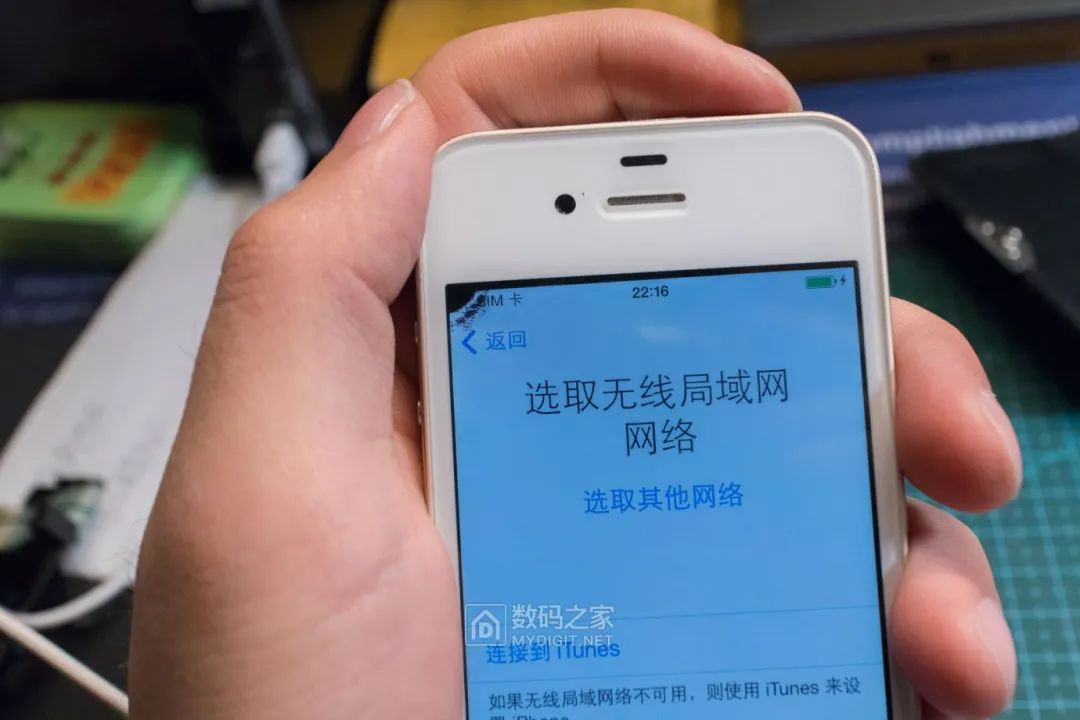

卖家说坏了，到手电源键是塌了不管用，但是按住Home不放插数据线到电脑可以开机，手机显示是初始状态，不过随后有激活锁(卖家说是姑妈送的手机，密码已经忘记)……不过网上有邪路可以跳过激活锁，但首先得修复电源键以进入DFU模式才行，所以得拆机维修

左侧为4S

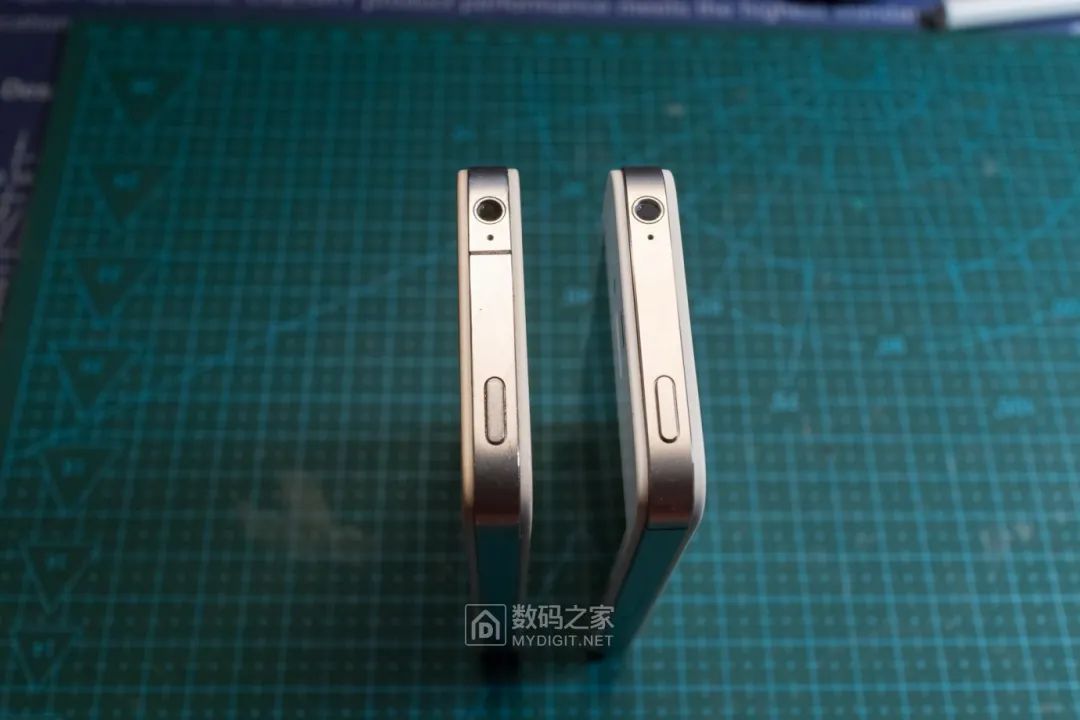

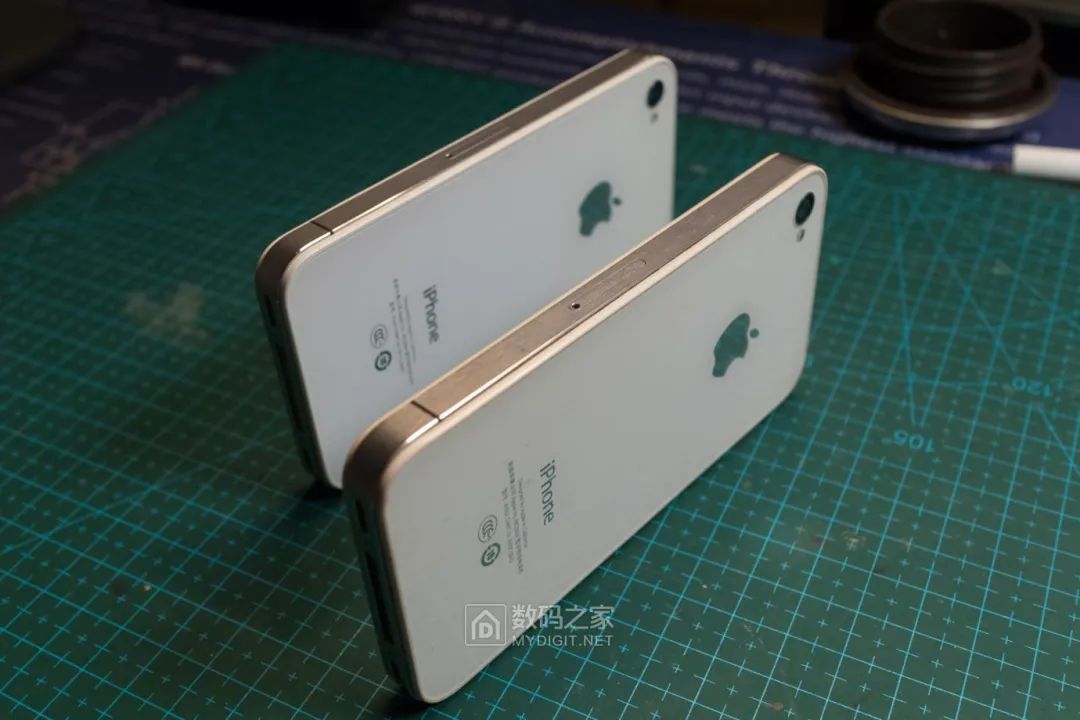

右侧的4S顶盖上少了一条信号隔离带，不锈钢边框切边也更加明显，精致

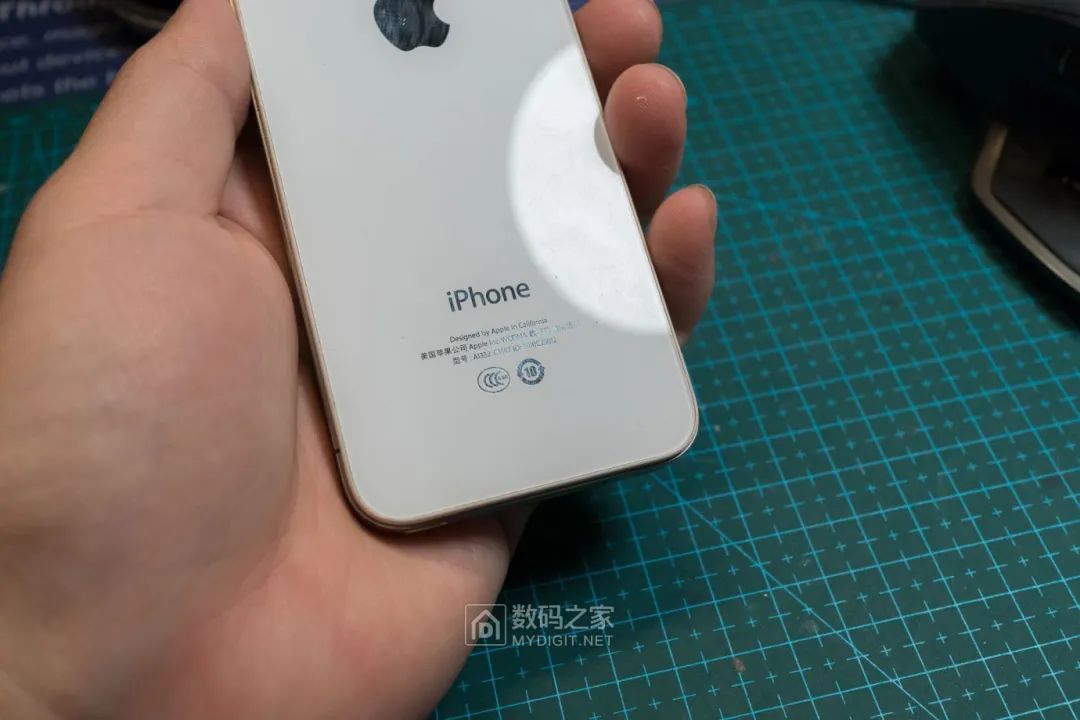

型号为A1332，白色8G，国行版本

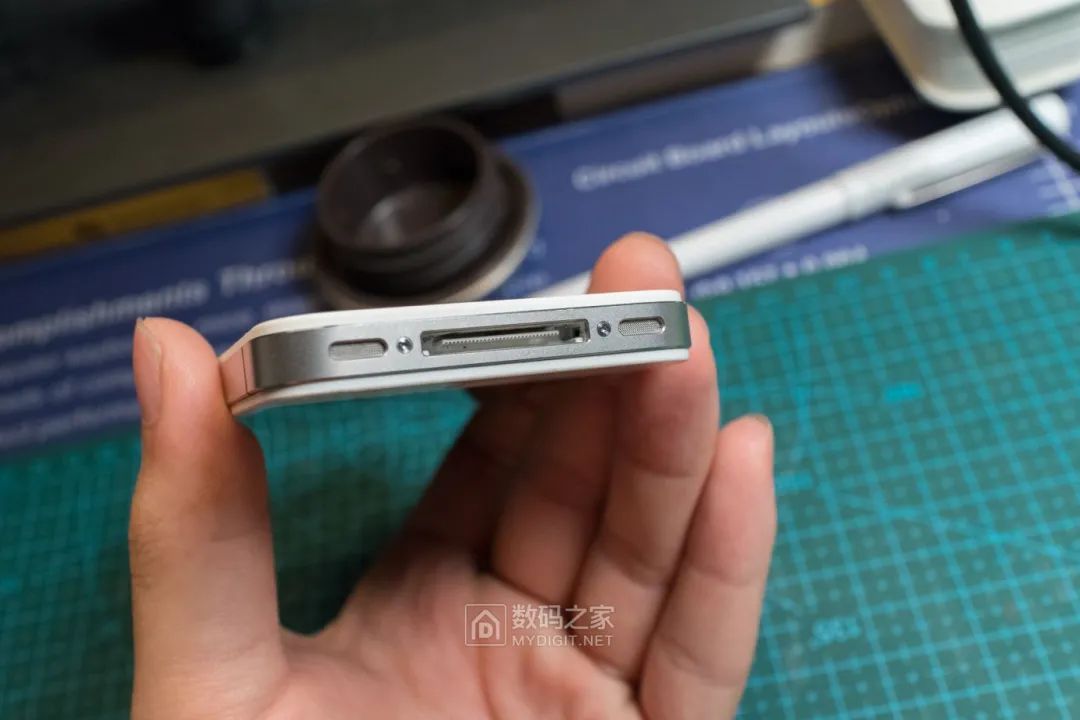

看菊花已经黑了……看来是久经沙场

4S的菊花还新……

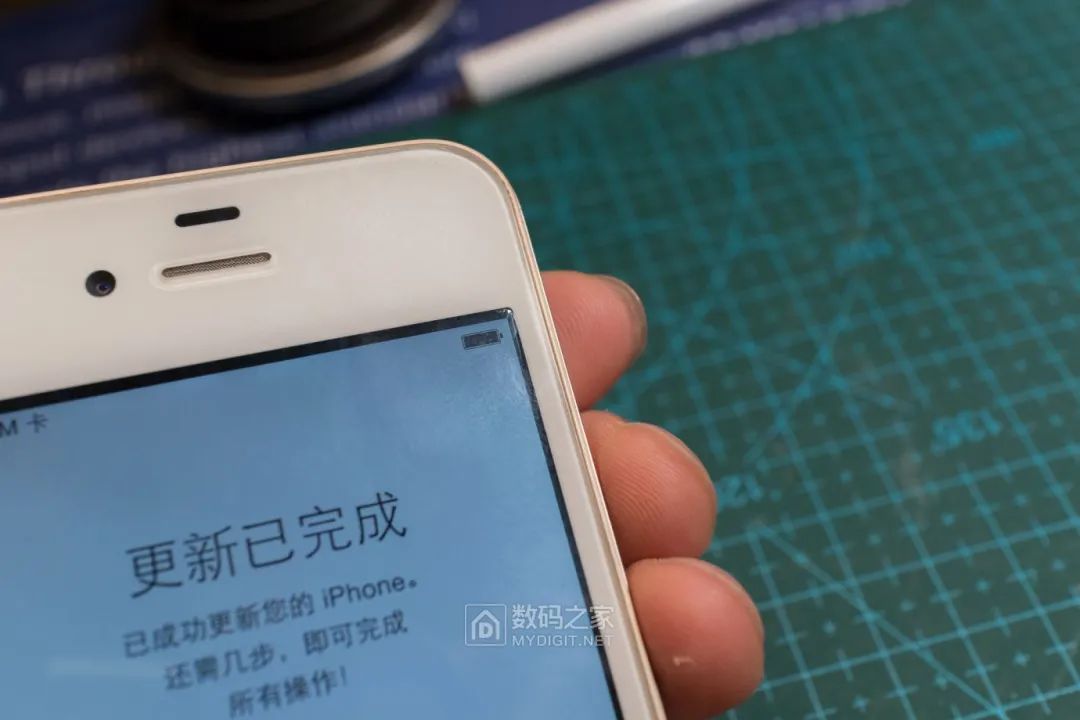

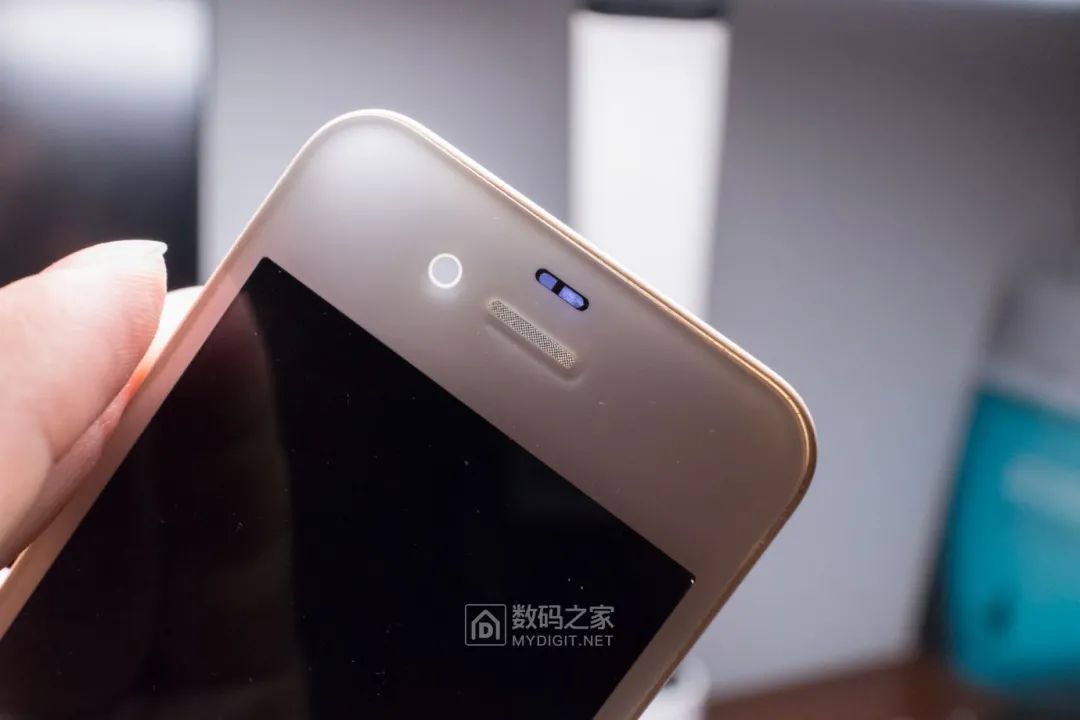

到手点亮屏幕就发现，这是一块后压屏，手艺堪忧……四周边距没有对齐而且有气泡导致角落有痕迹

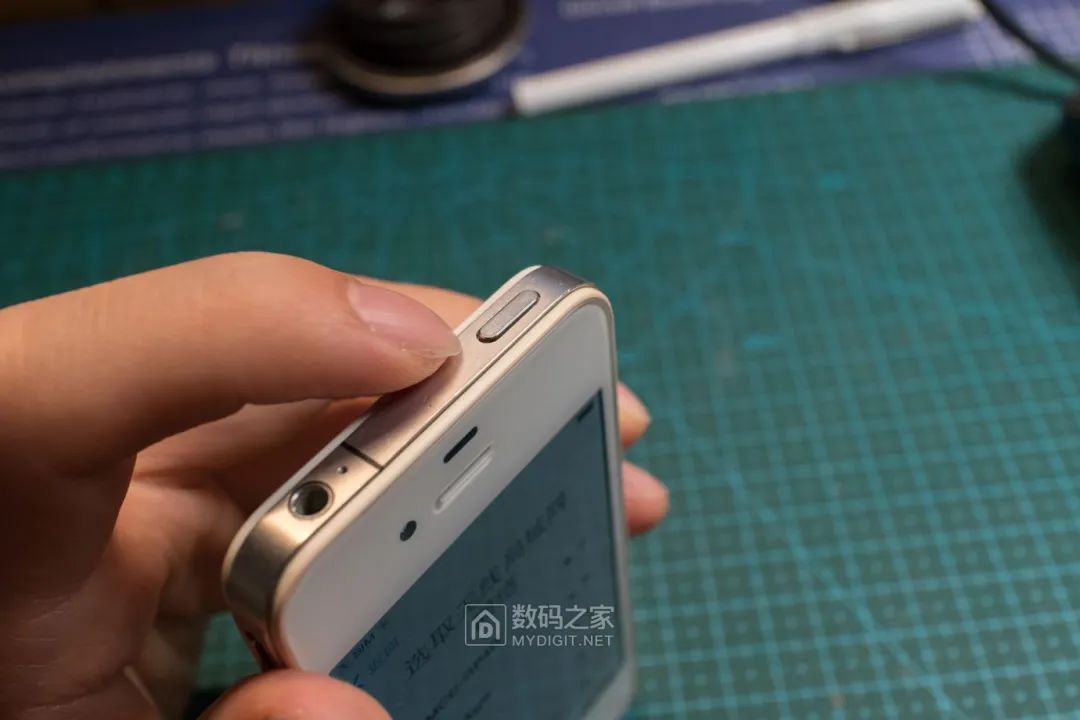

塌下去的电源键，是4-5代果机的通病，锅仔片上的小黑点丢了

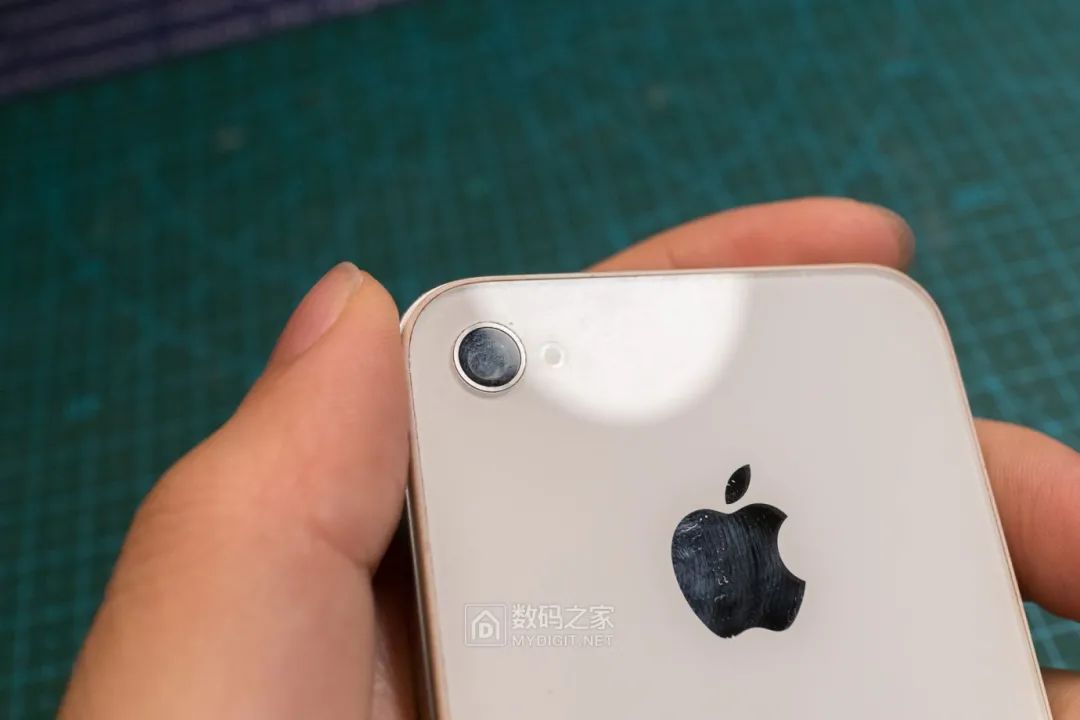

emmmm镜头盖里面情况不妙，进灰了

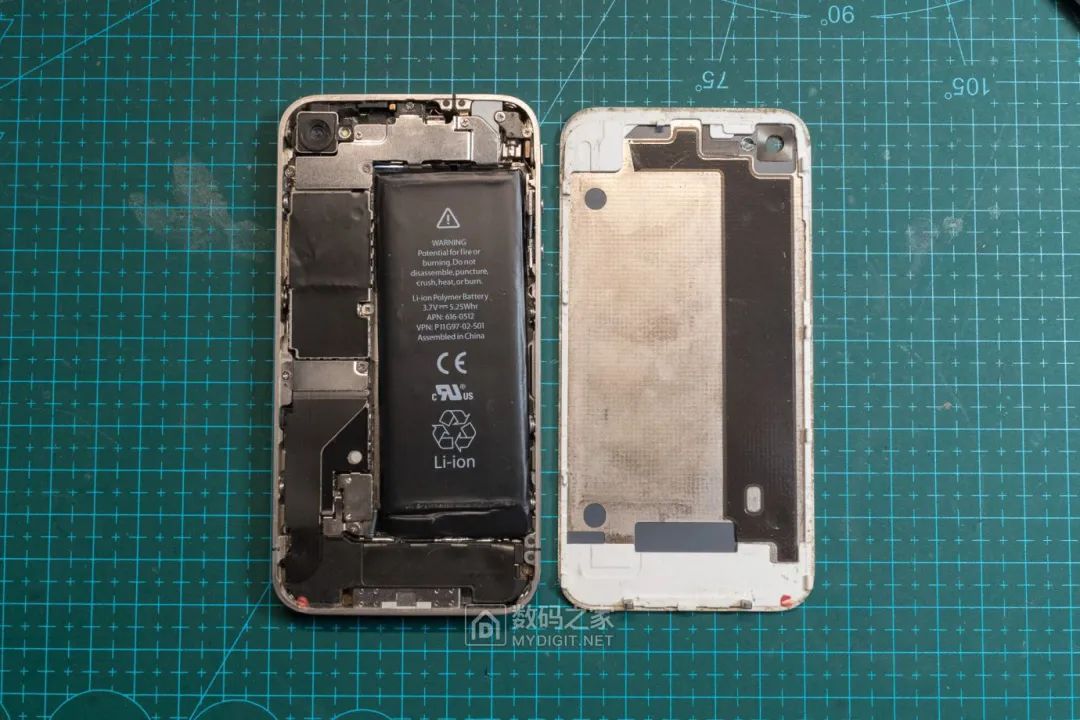

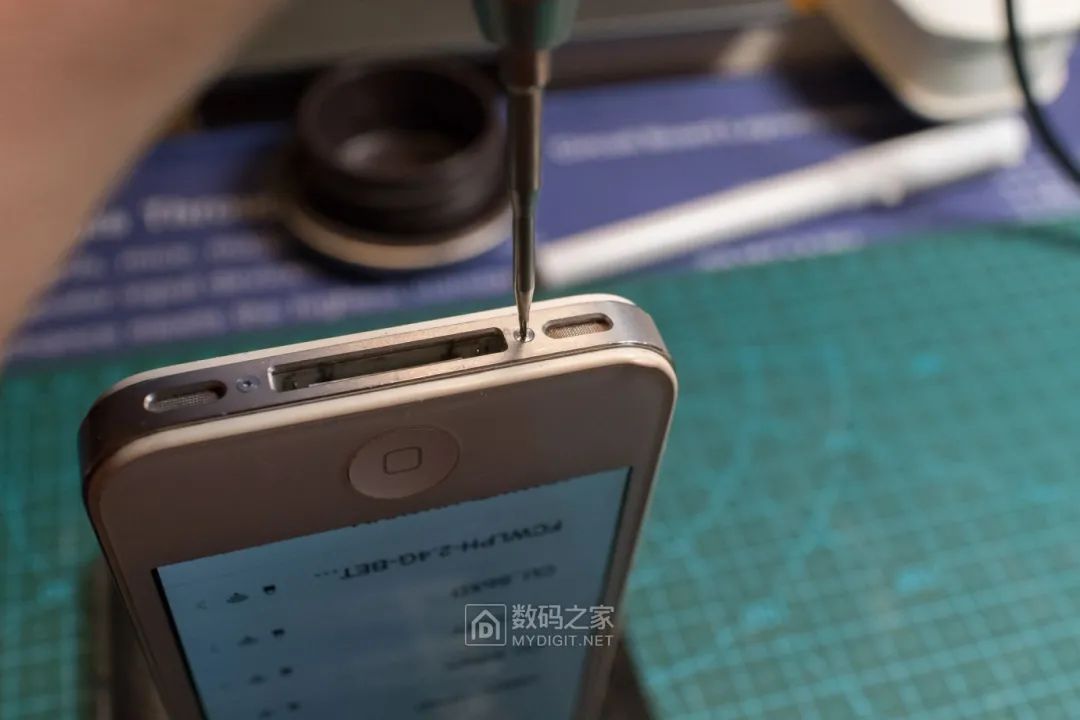

开拆，既然不能关机，就这样拆吧

看到屏幕就知道换过屏肯定拆过机，不过20块大洋还包邮……啥都不说了，大不了做标本(一语成谶)

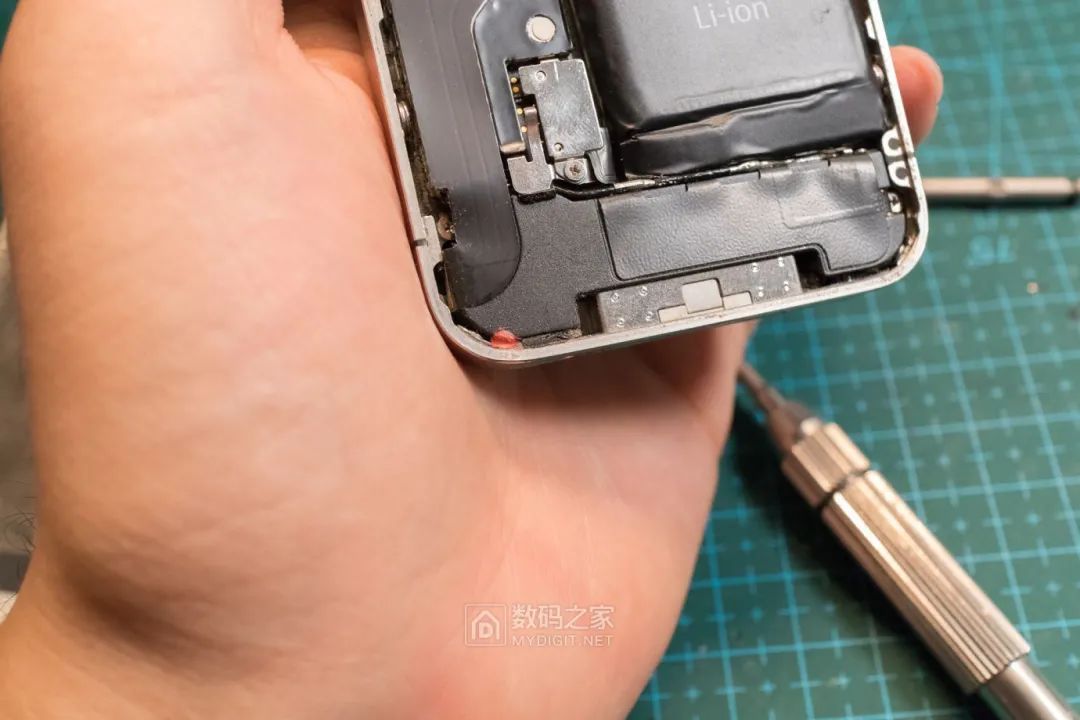

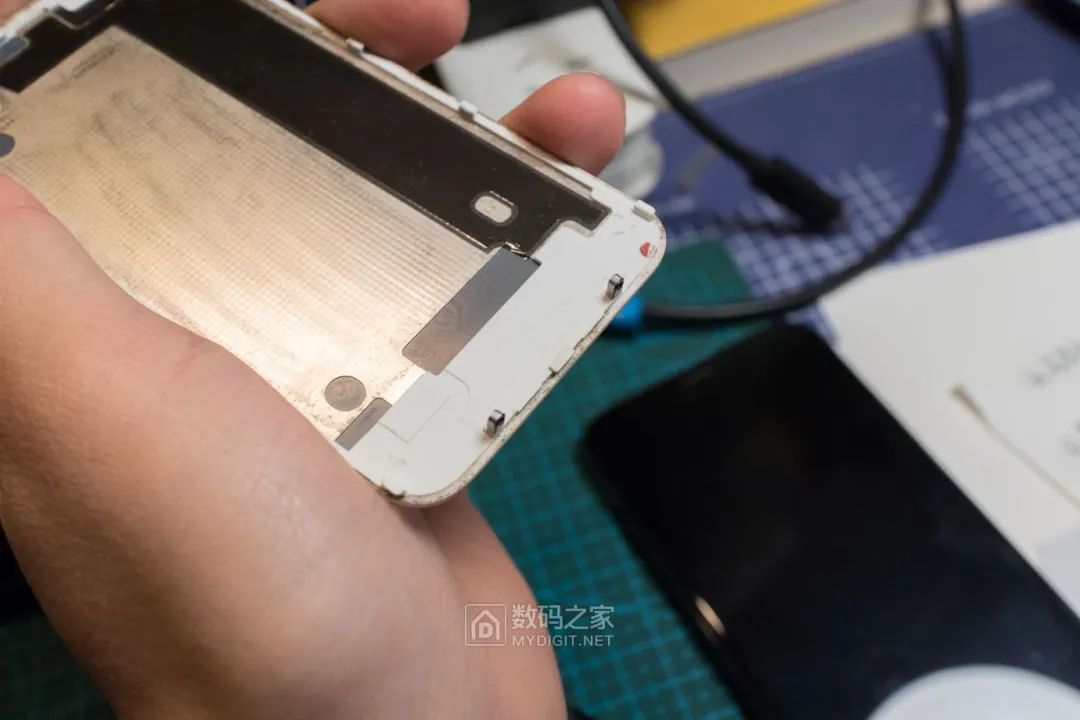

下面的进水贴红了……

这个指甲印……

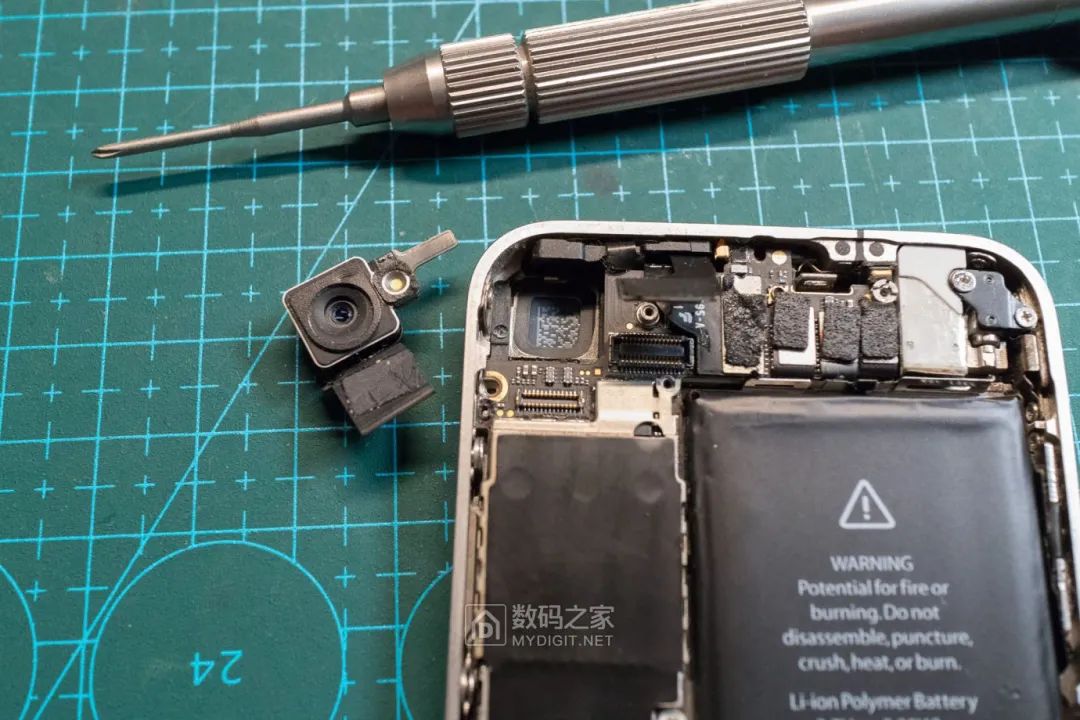

没啥好说的，没拆过iP4，网上找了个教程一点点看着拆

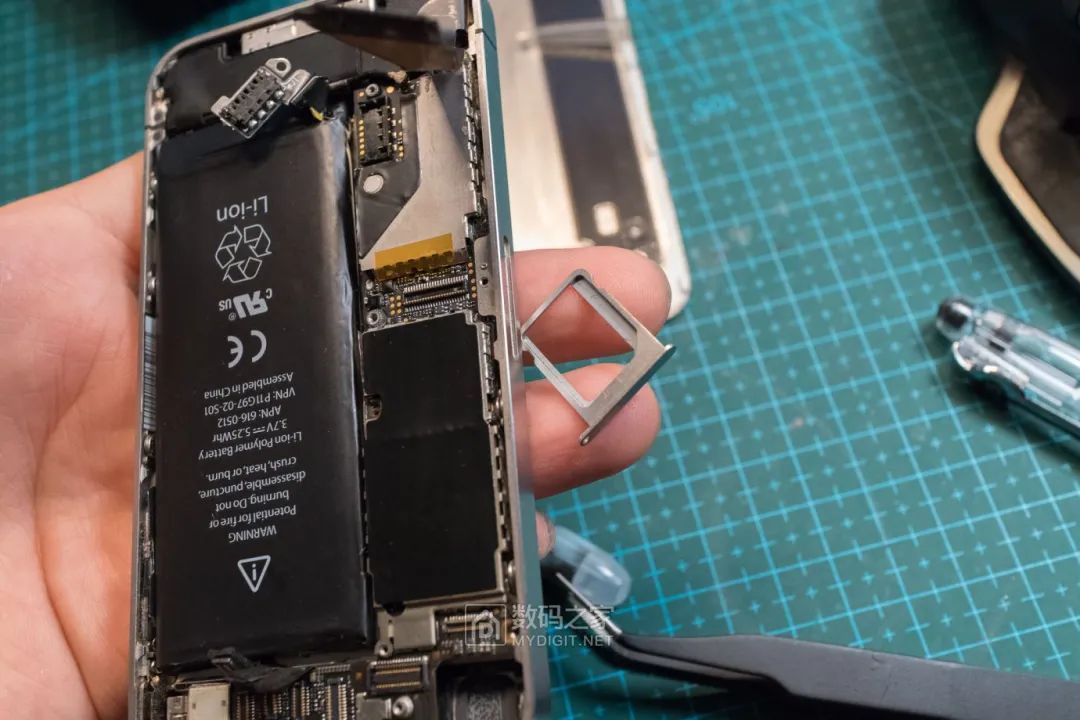

拆不下来主板才发现是卡托没退出

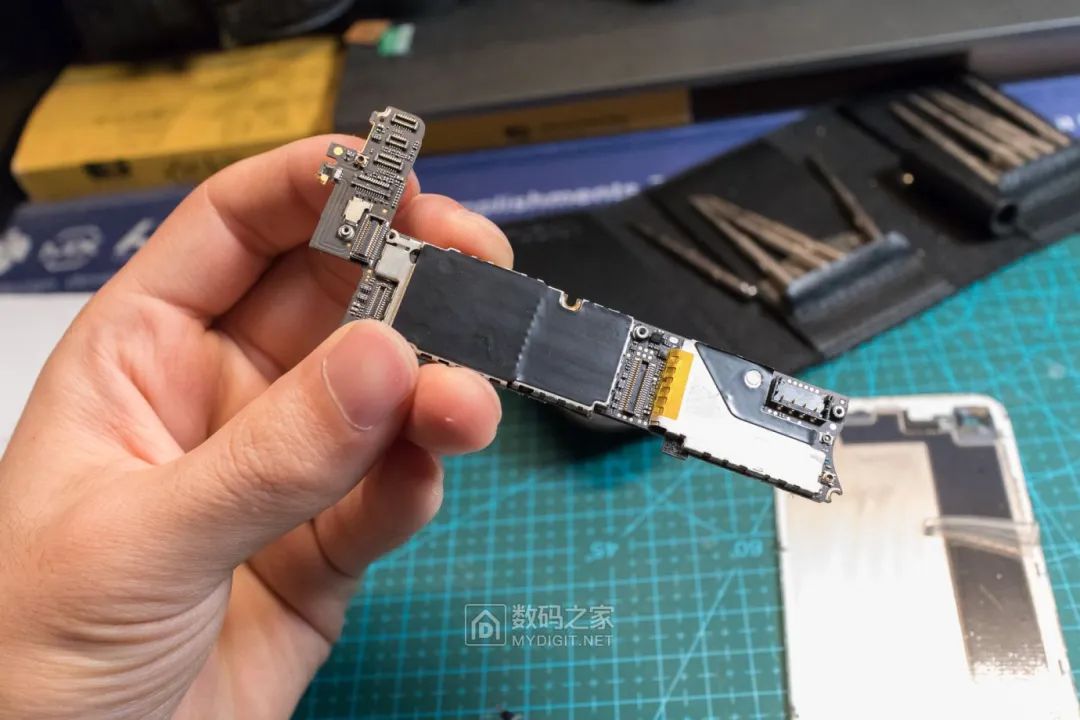

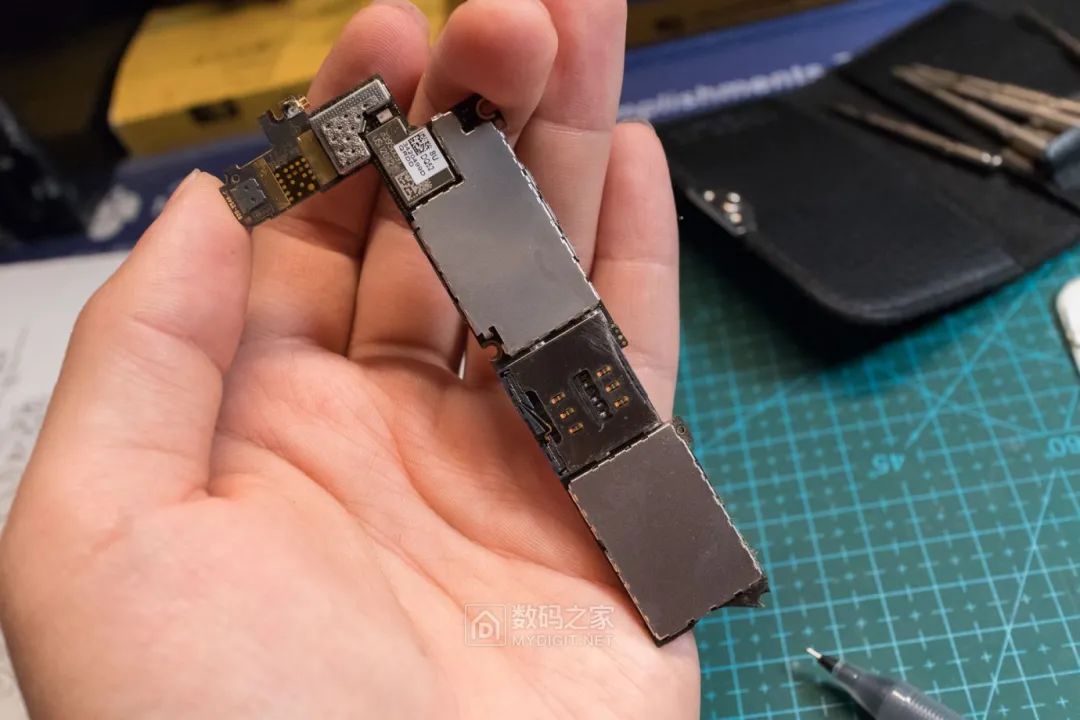

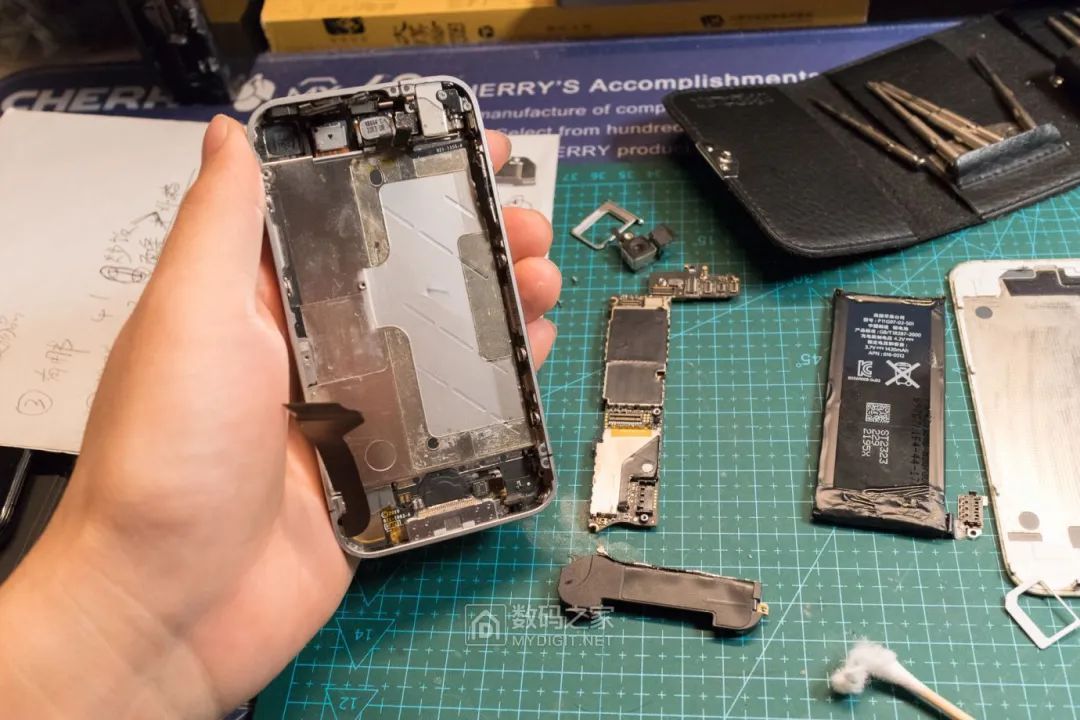

主板还是挺小的，看样子是原装

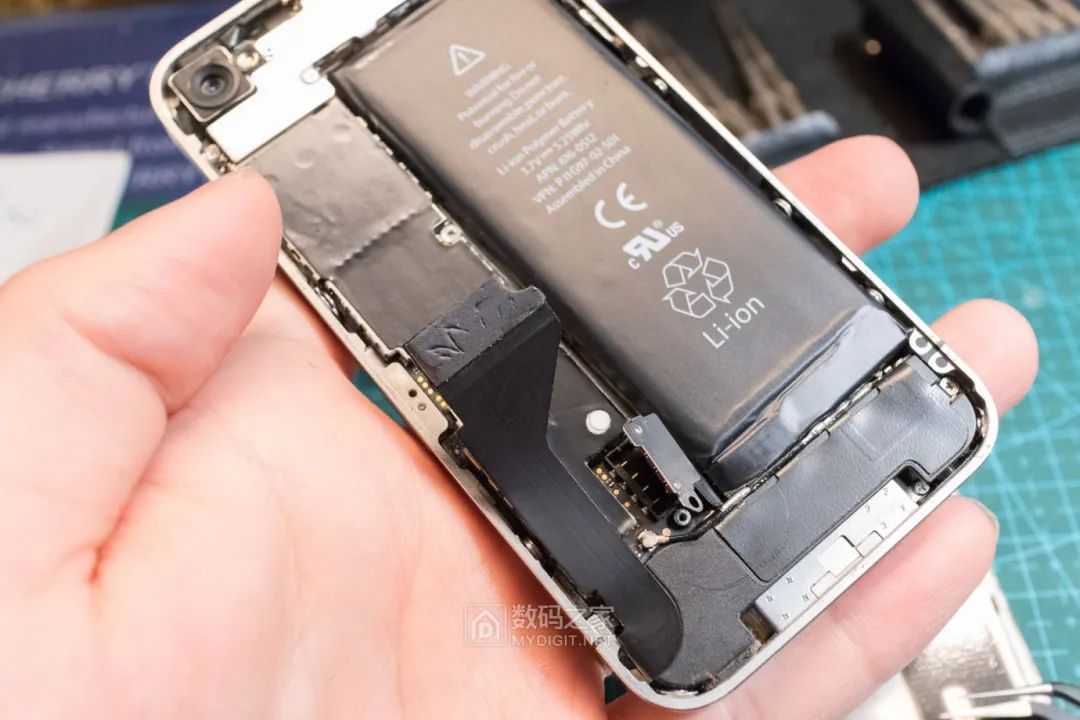

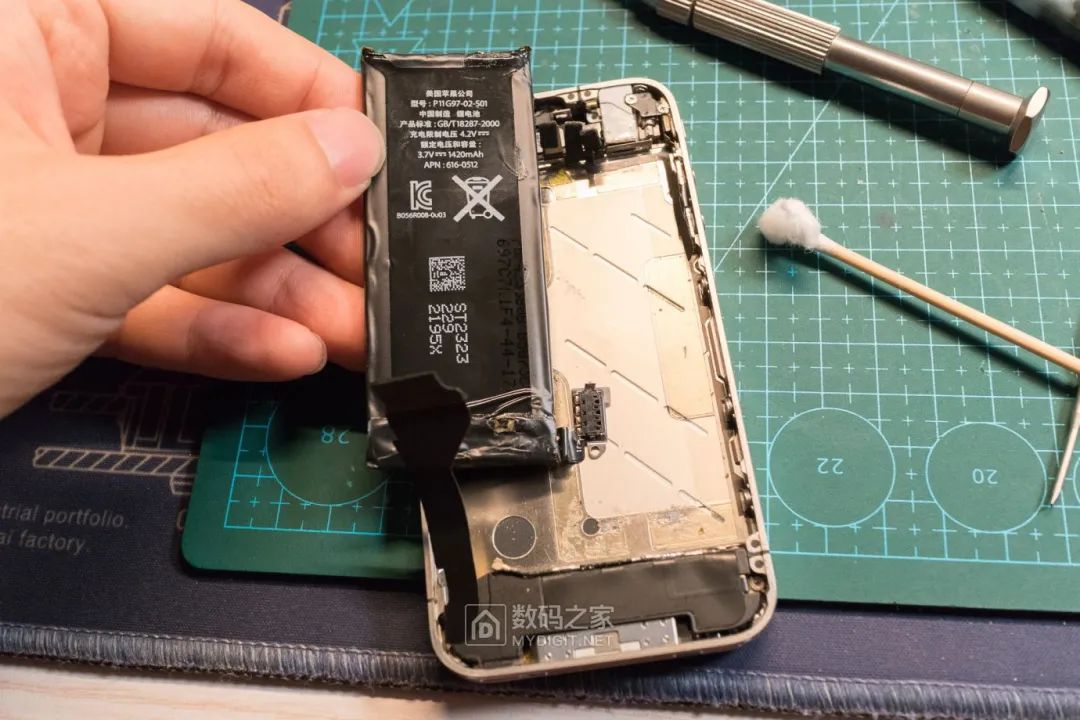

电池不知道是不是原装

好了，开始拆屏幕

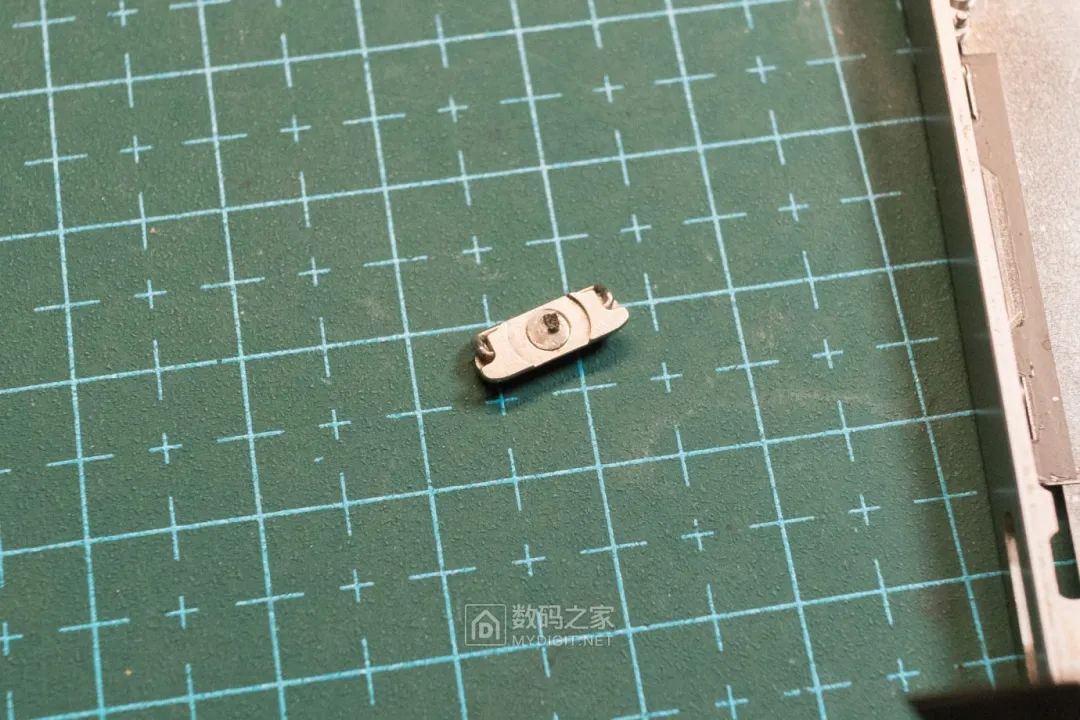

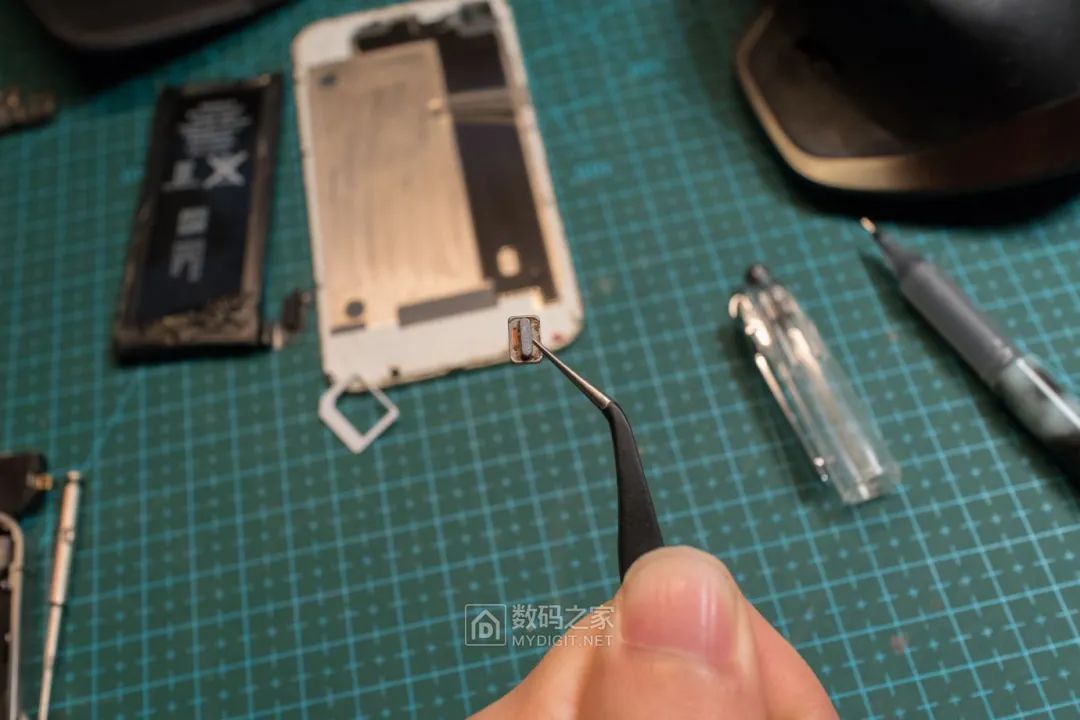

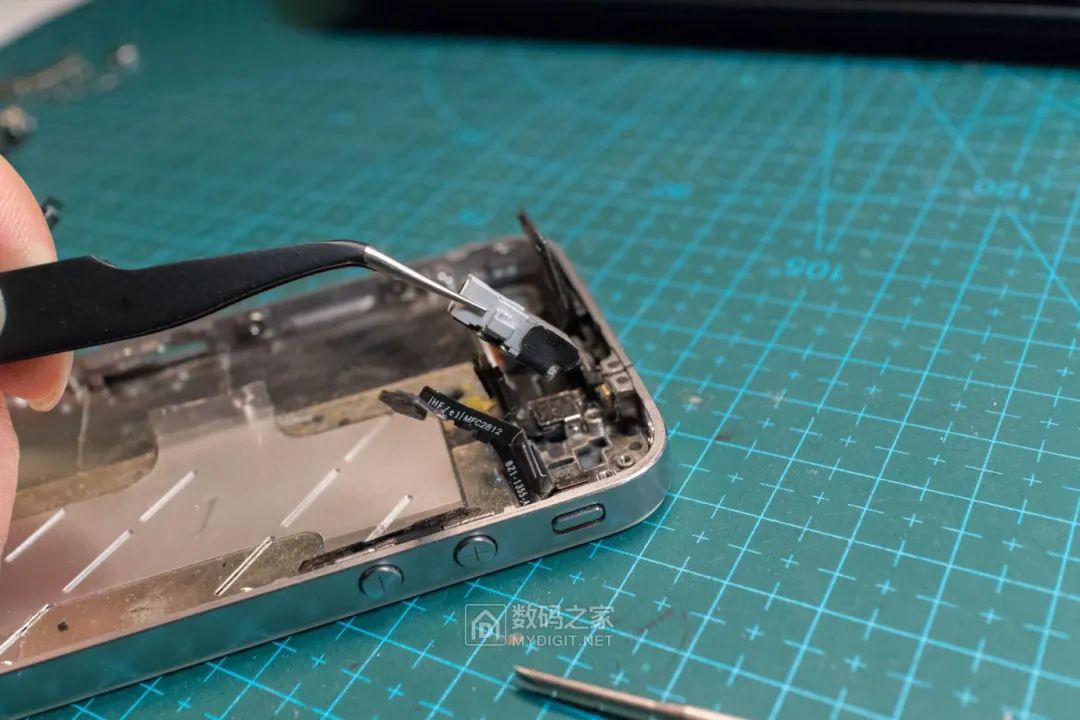

看到静音按键太脏了不能忍，先拆下来清洁下

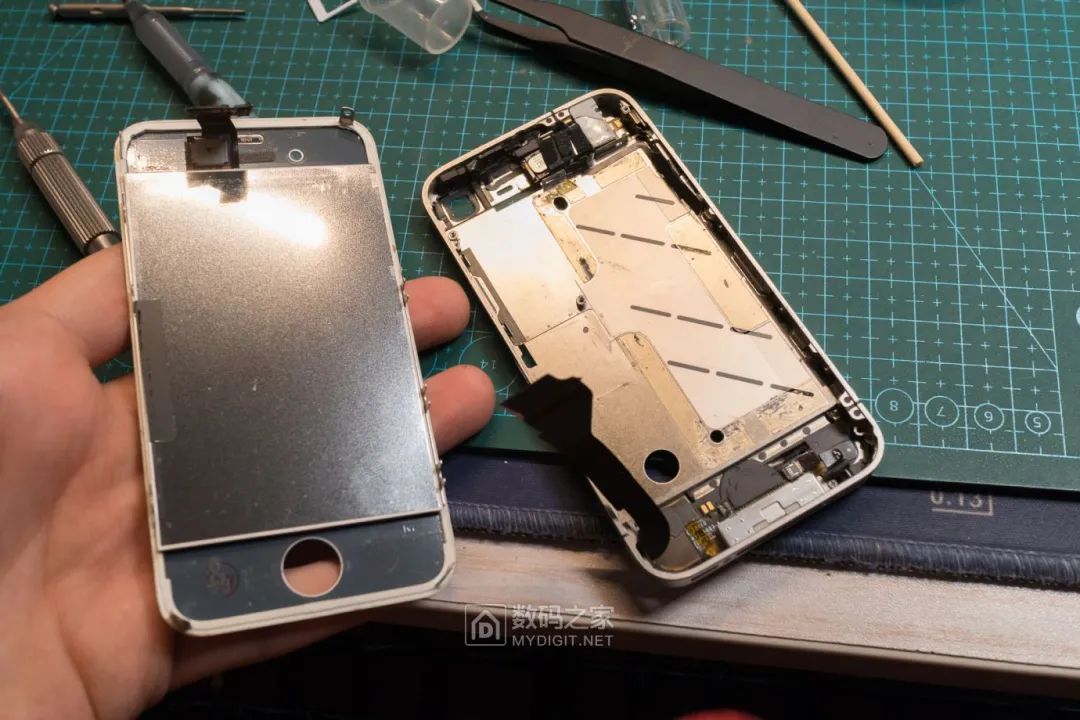

屏幕也无损拆下来了

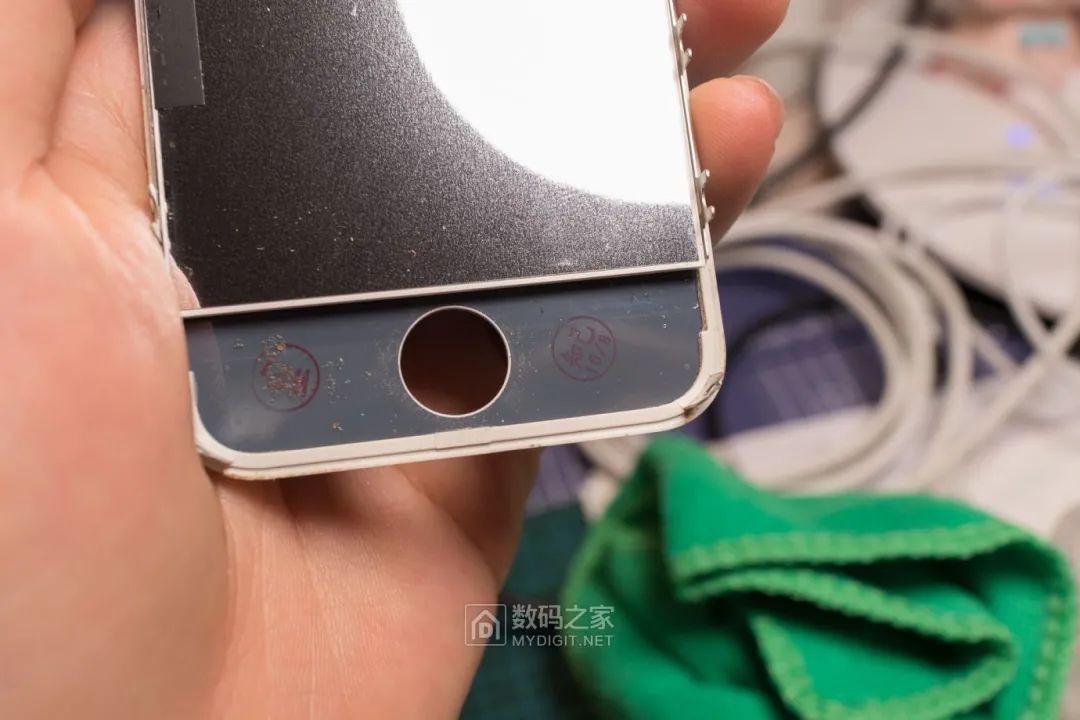

后压屏无疑

糟糕的手艺，已经松动了……

Home键，4、4S都是从后盖拆，所以更换Home键不容易，得全拆下来;5代后从屏幕拆，更换就简单多了

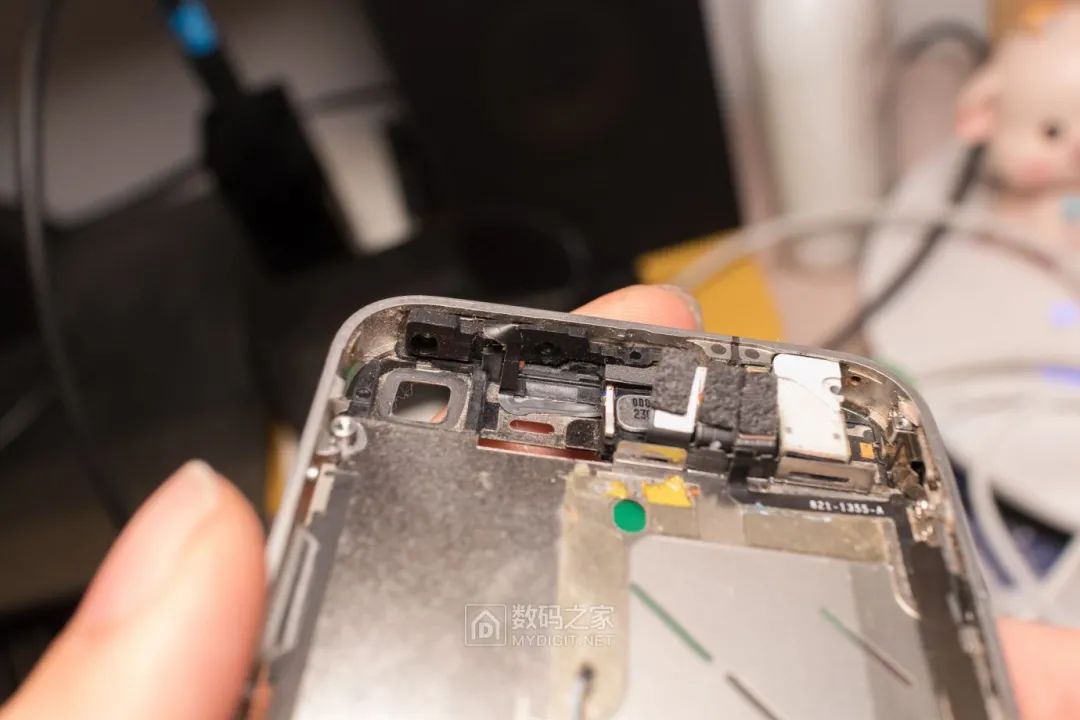

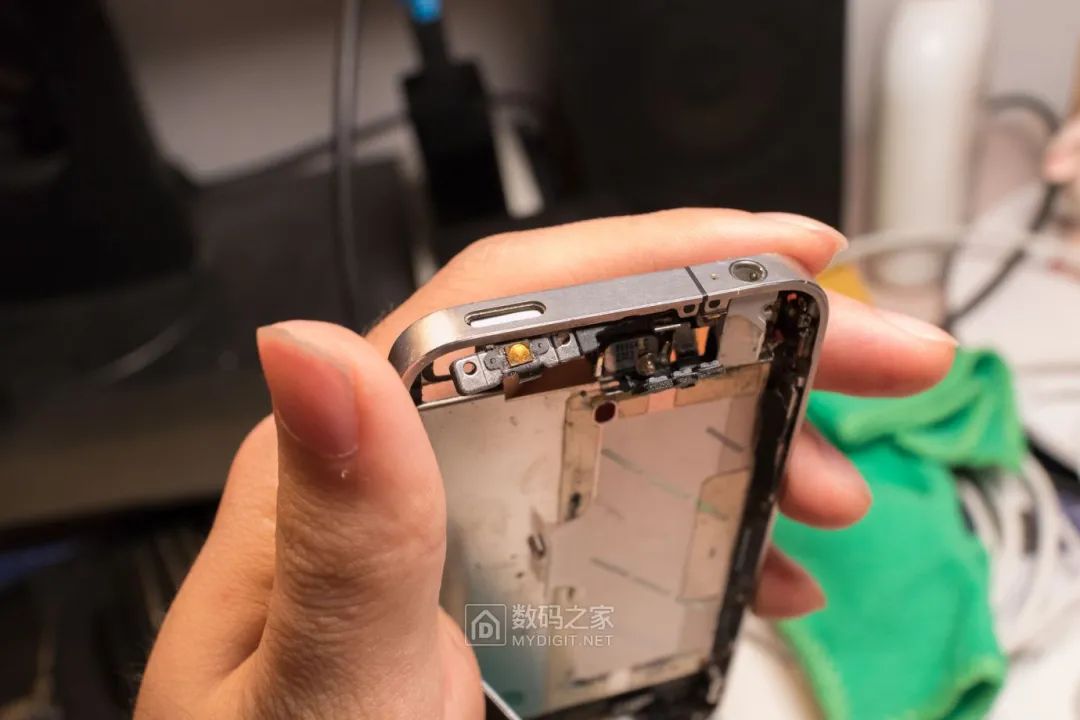

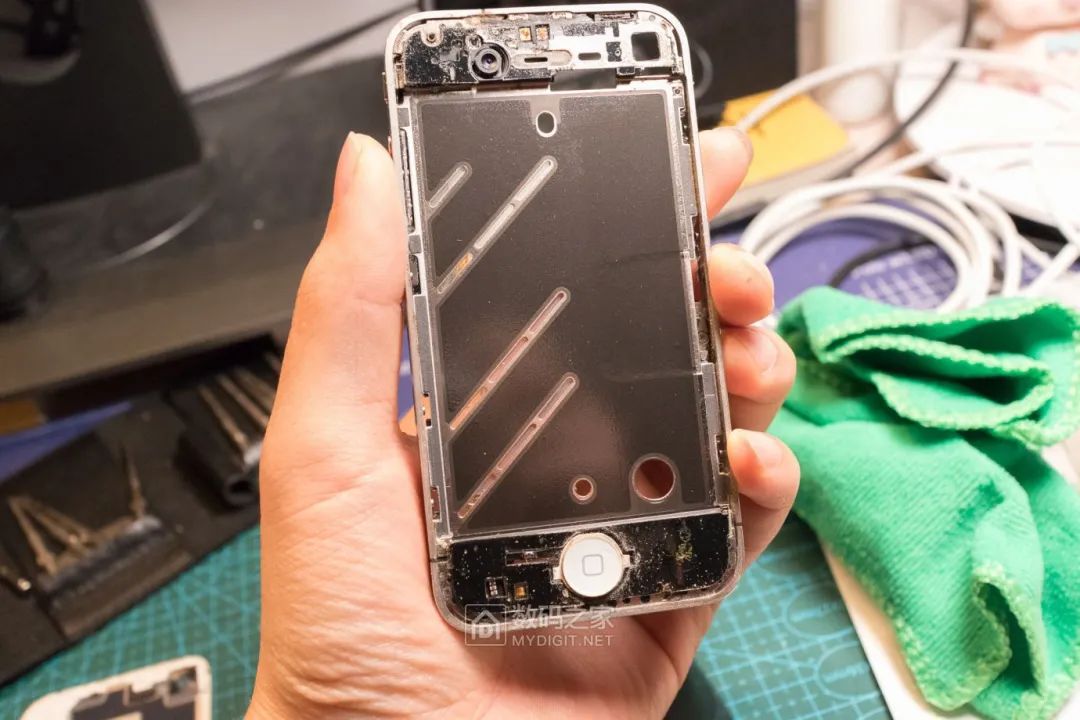

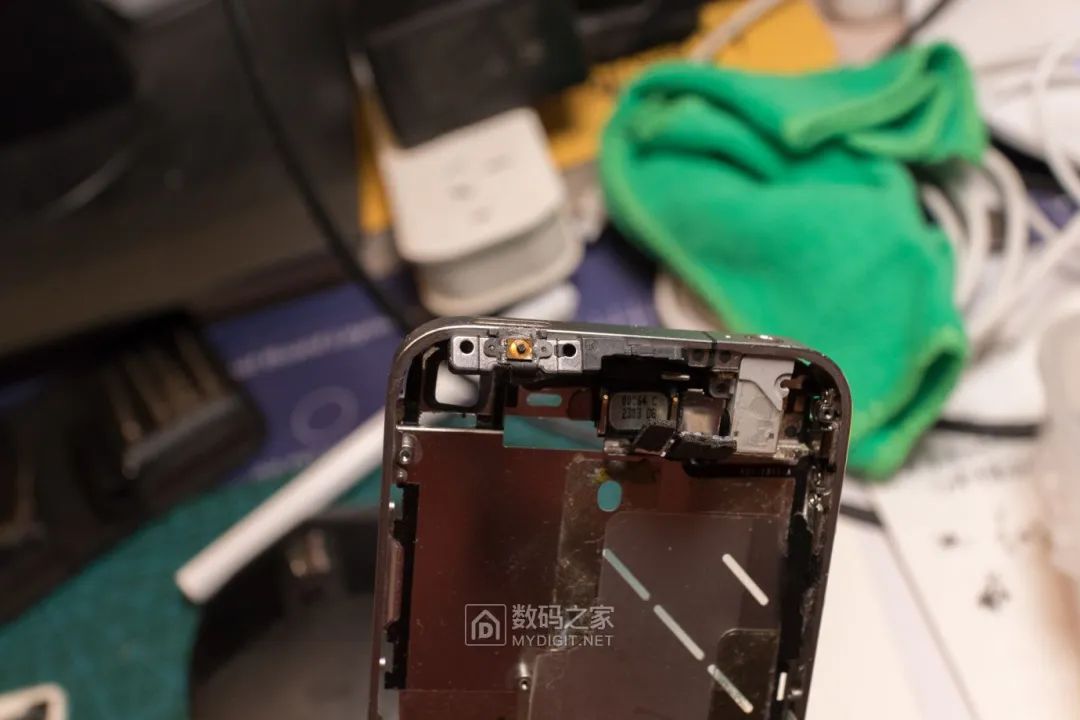

拆掉屏幕才能拆电源键

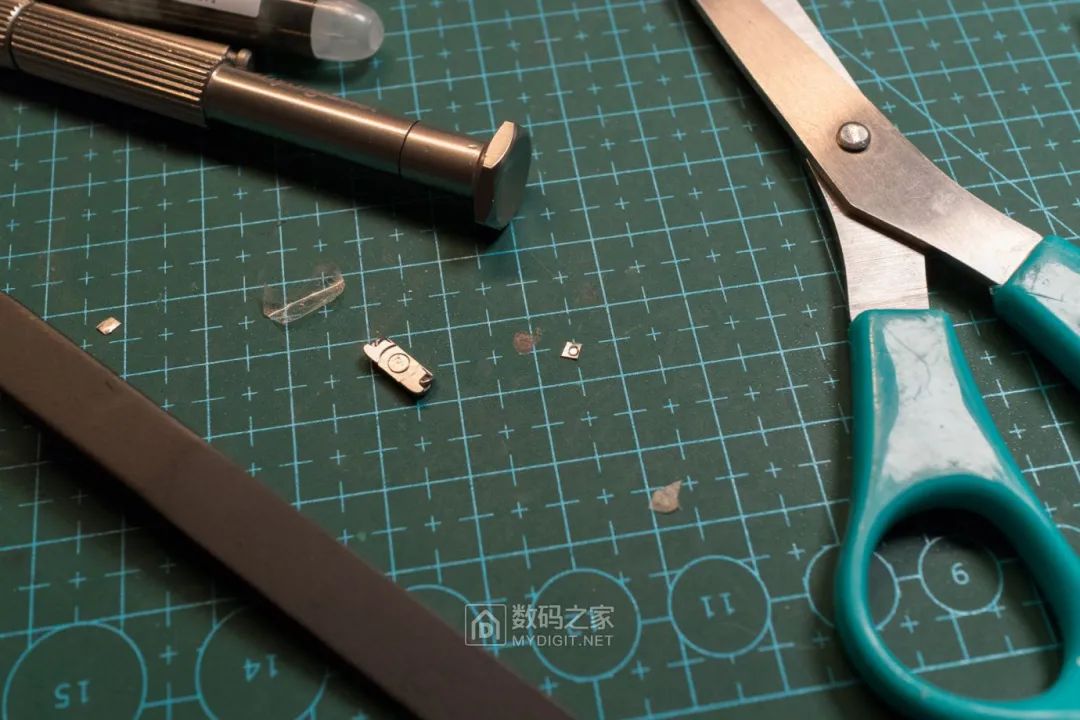

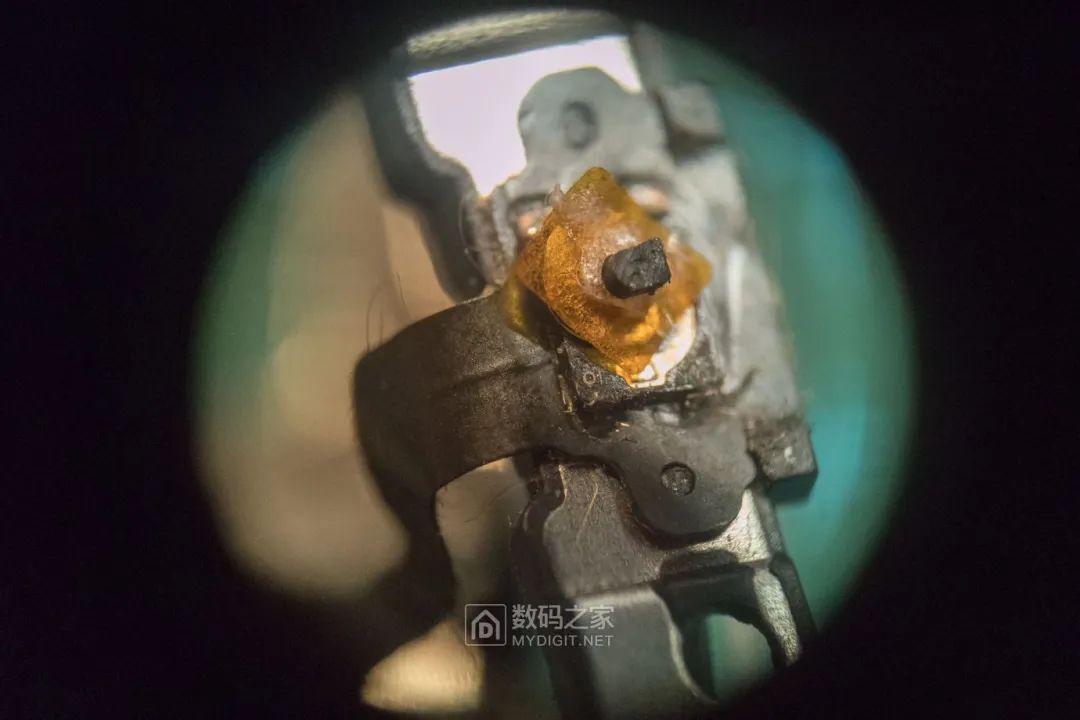

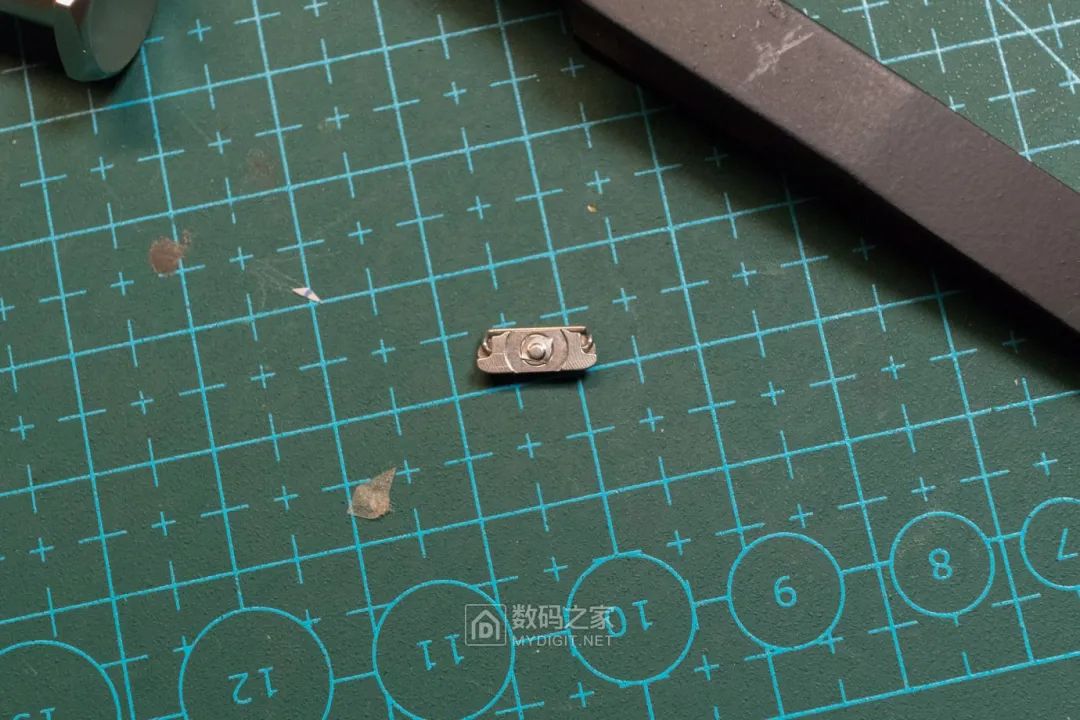

少了上面的黑色小塑料，电源键就够不到锅仔片了，于是就塌下来了

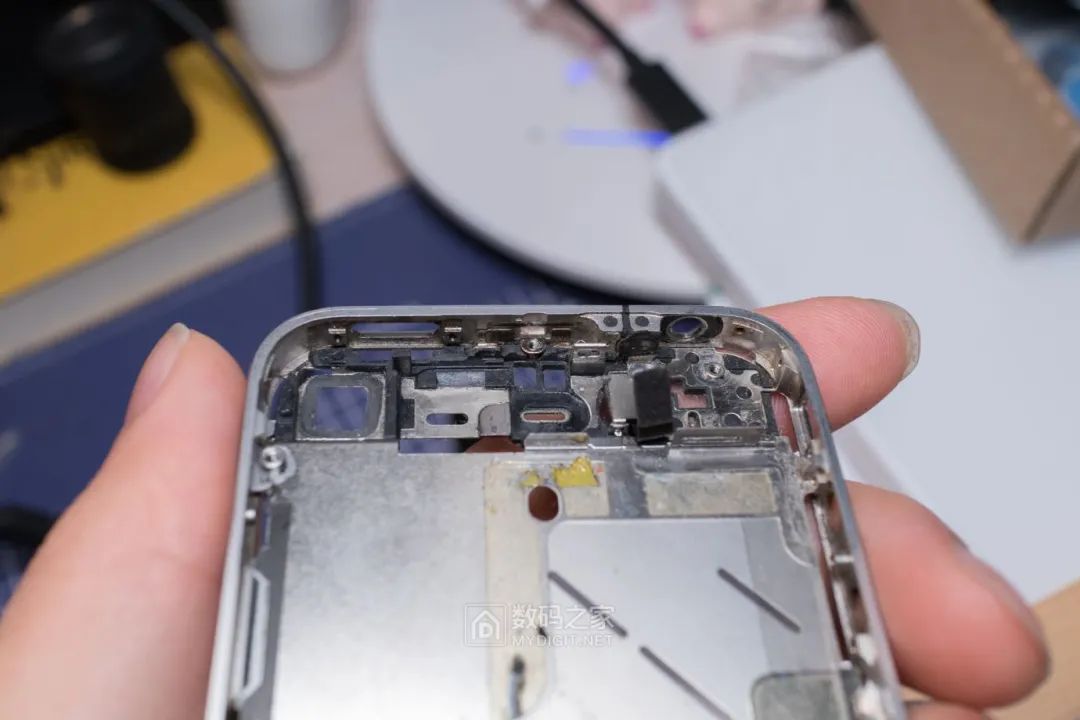

本来简单的事情，让我搞复杂了，把锅仔片上面的黄色胶带搞丢了，于是很痛苦的想各种办法……

最后胡乱搞上去了

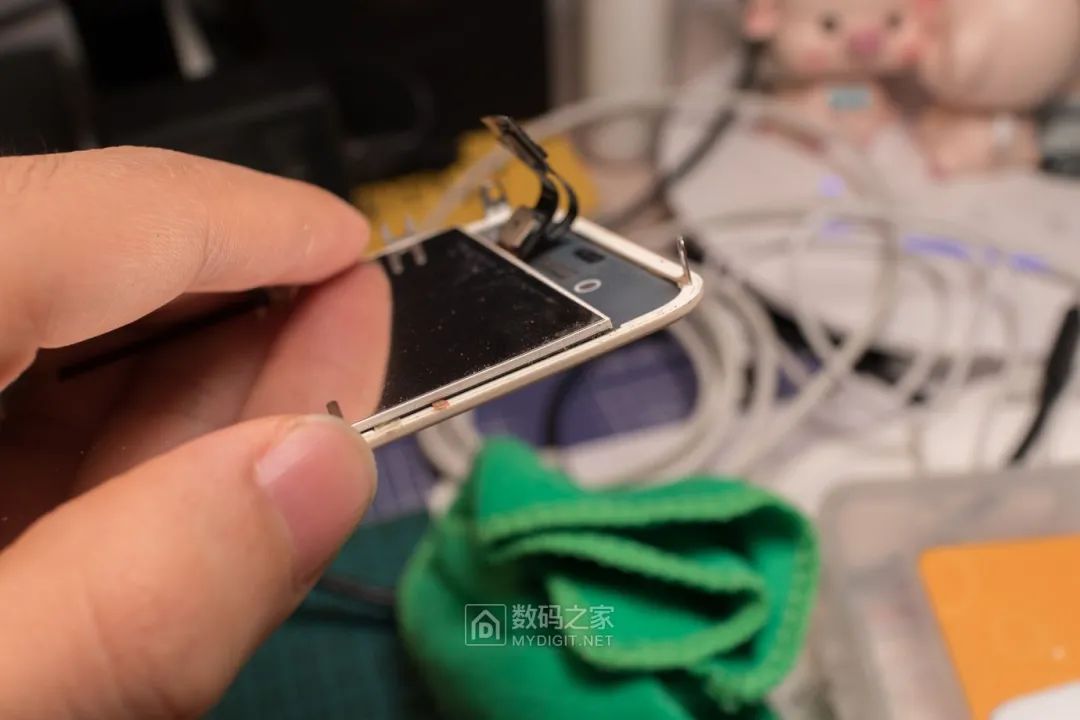

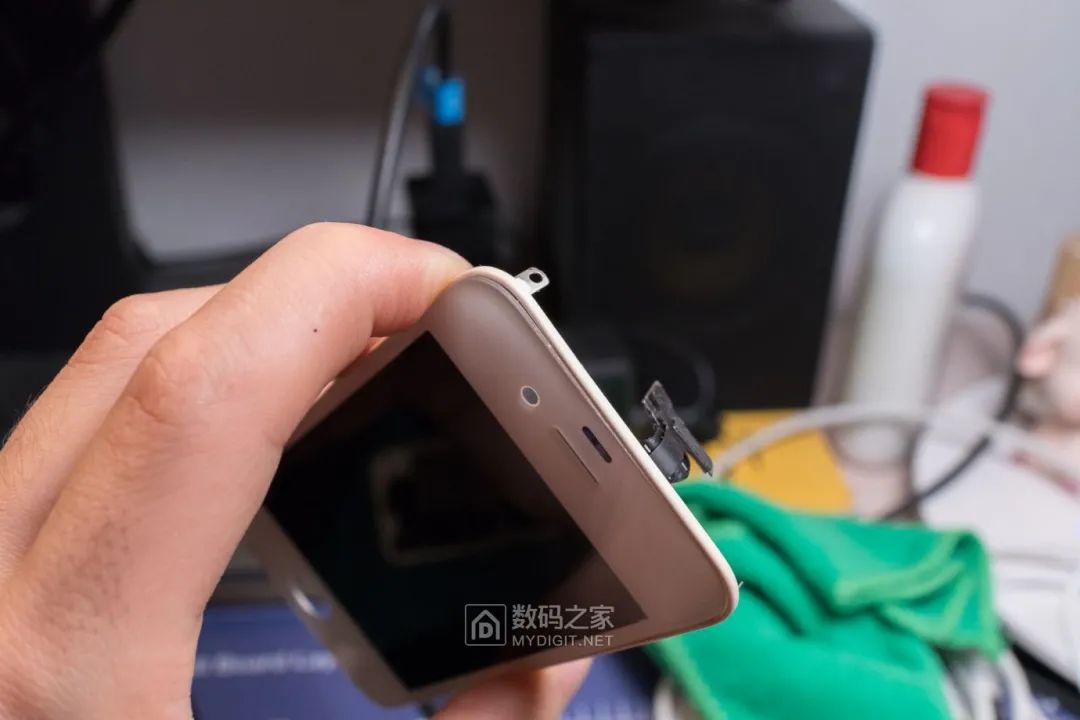

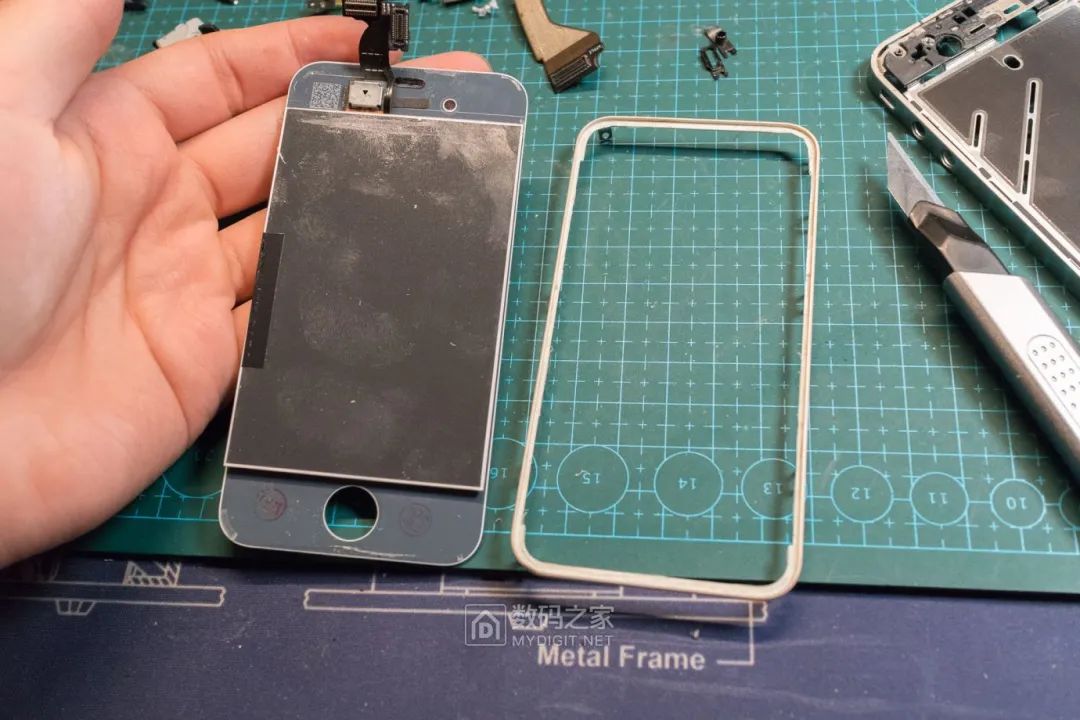

屏幕四周的塑料边框已经半脱落

插上屏幕排线试机，没想到悲剧了，电源键没修好，屏幕左上角坏了……对于这个结果，我想骂人……

后面……没有后面了，我又拆下来重新修，结果这次屏幕彻底罢工，电源键还是没修好，可能是我把锅仔片给弄乱了，反正心情糟糕，20块大洋打水漂了……

不对，虽然坏了，但是做标本还是可以的!当然学设计的我不能买成品和设计图，得自己动手啊——

把挂了两年的画框摘下来，从公司拿了两张白纸板，比划下，刚刚好~

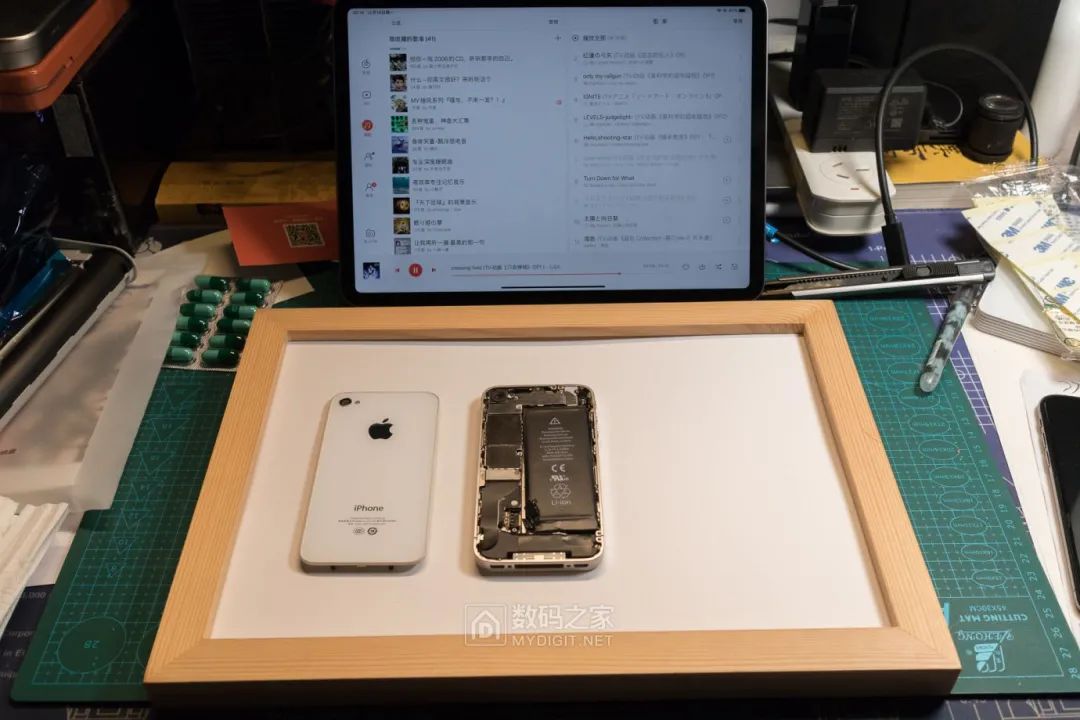

工作台，十年后的iPad望着十年前的iP4，说不出的唏嘘

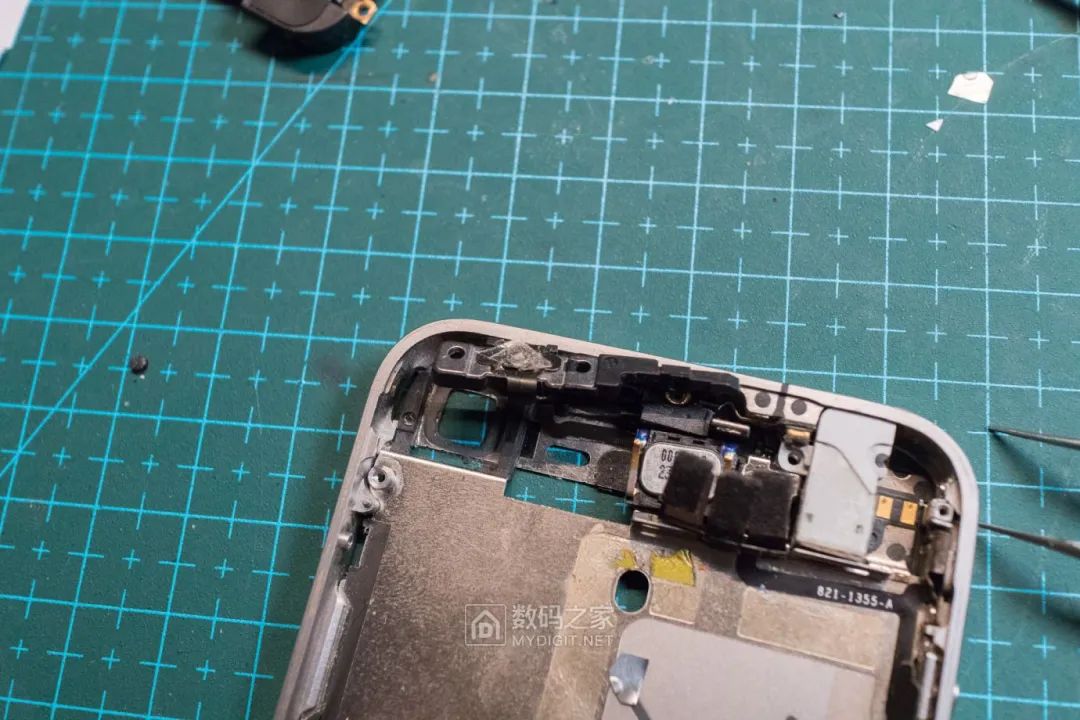

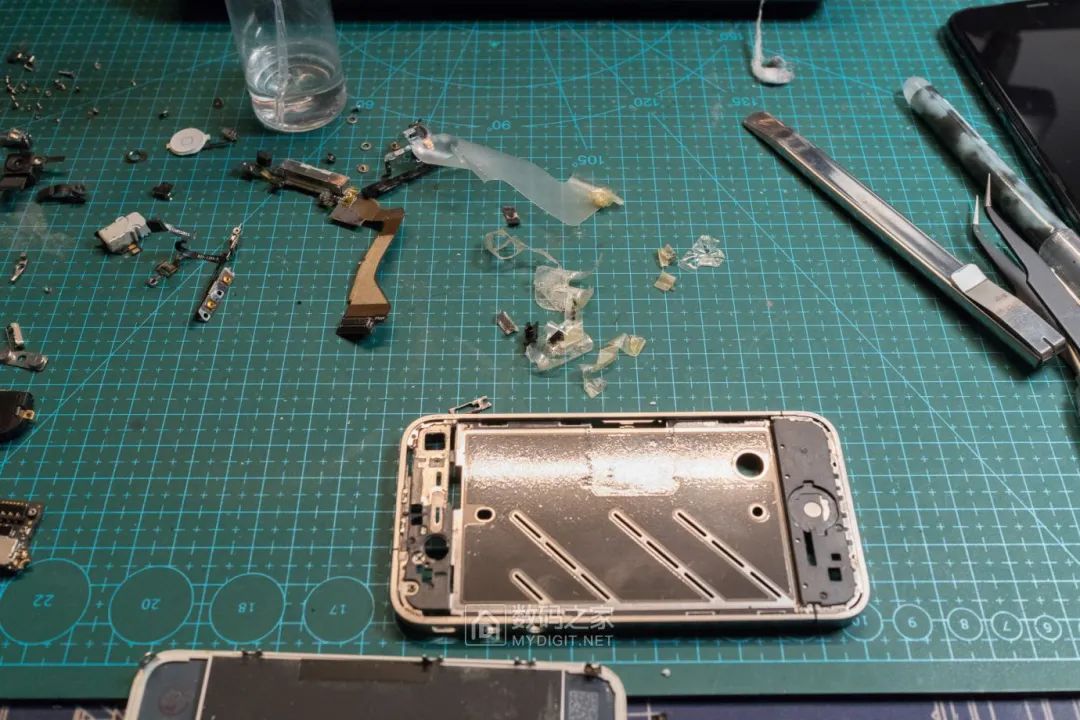

做标本要全部拆解，毁灭性拆解，先从耳机孔开始

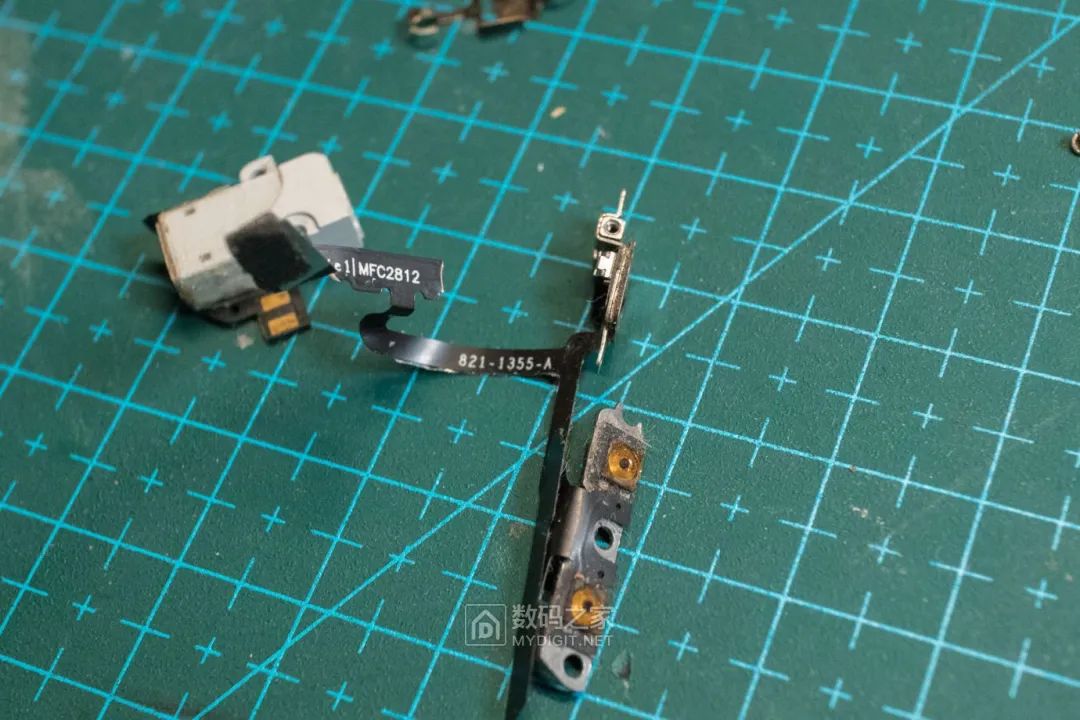

不小心在拆解耳机插孔的时候，把排线搞断了

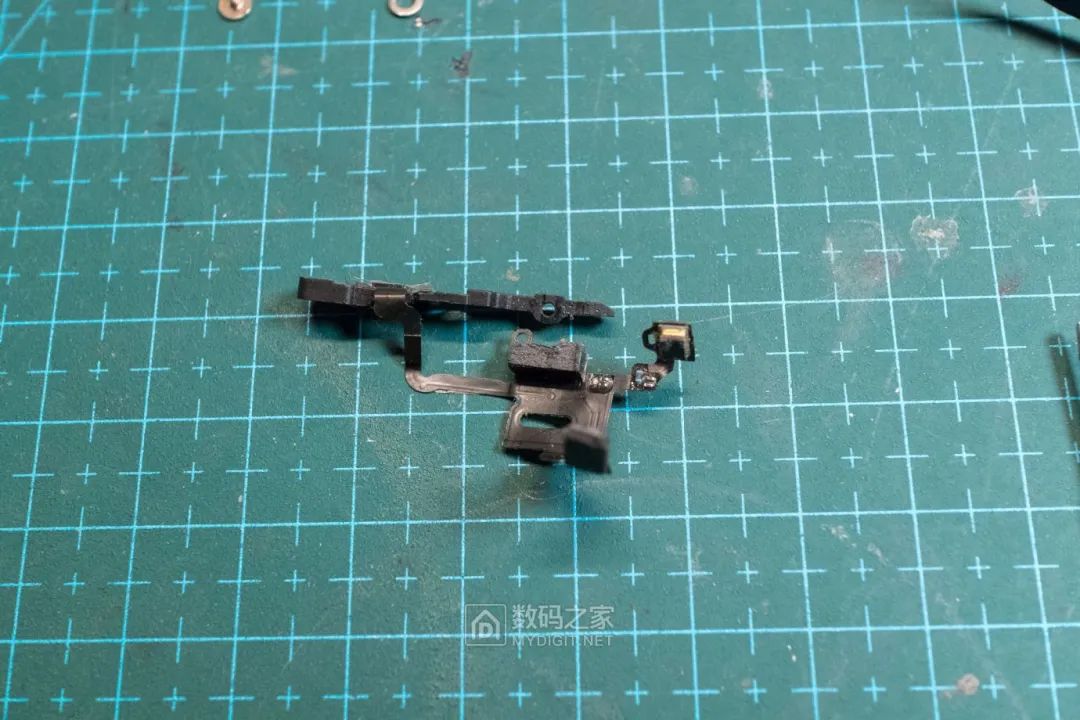

开关机按键+距离感应器+光线感应器排线

还剩下前置摄像头，然后得清洁下

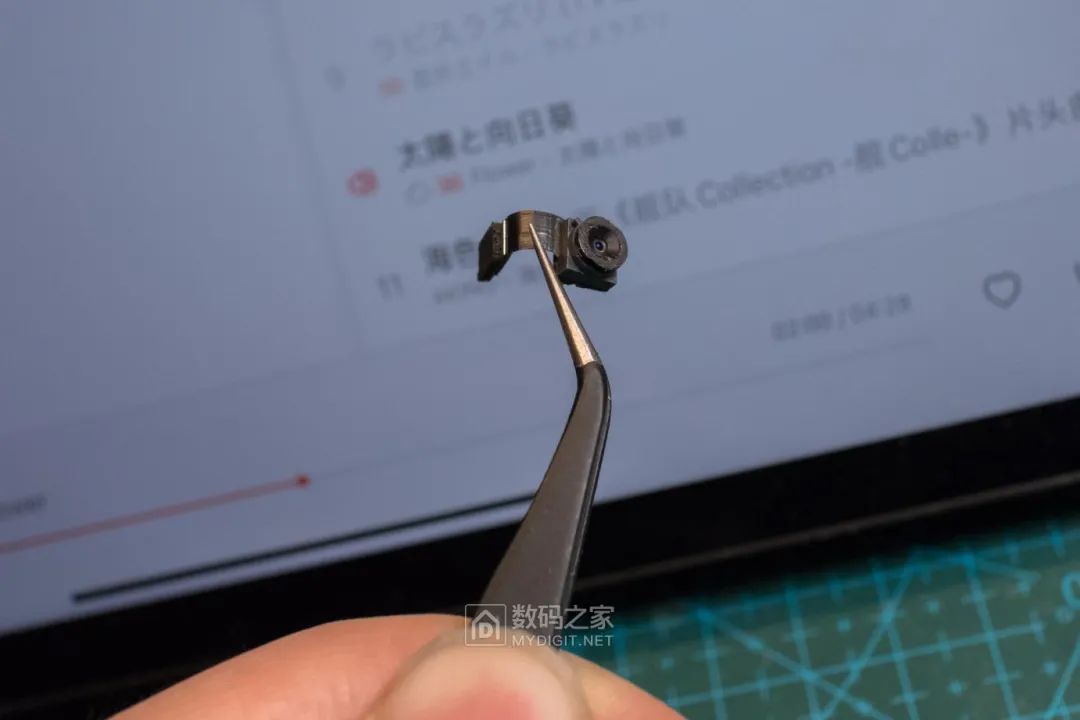

小巧的摄像头

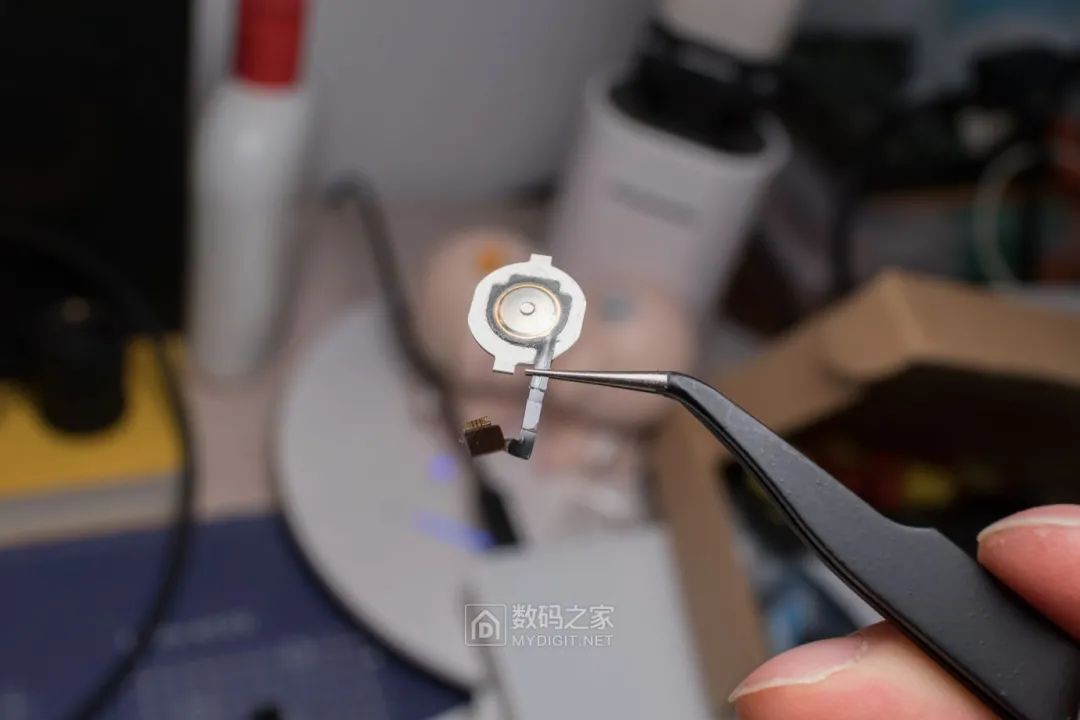

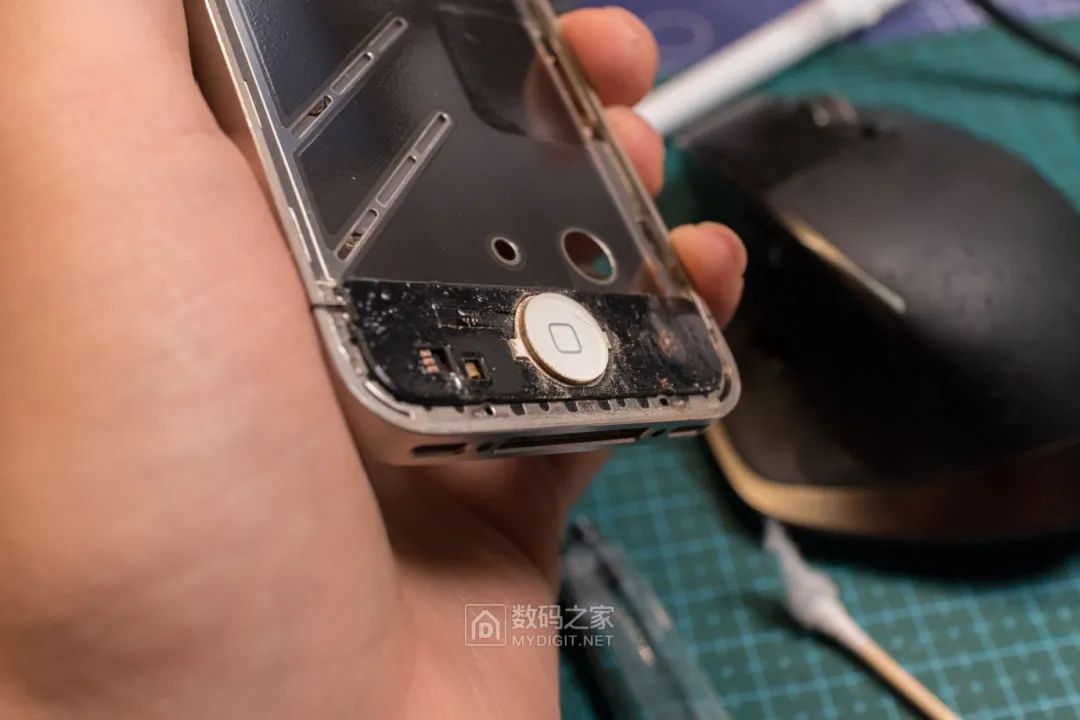

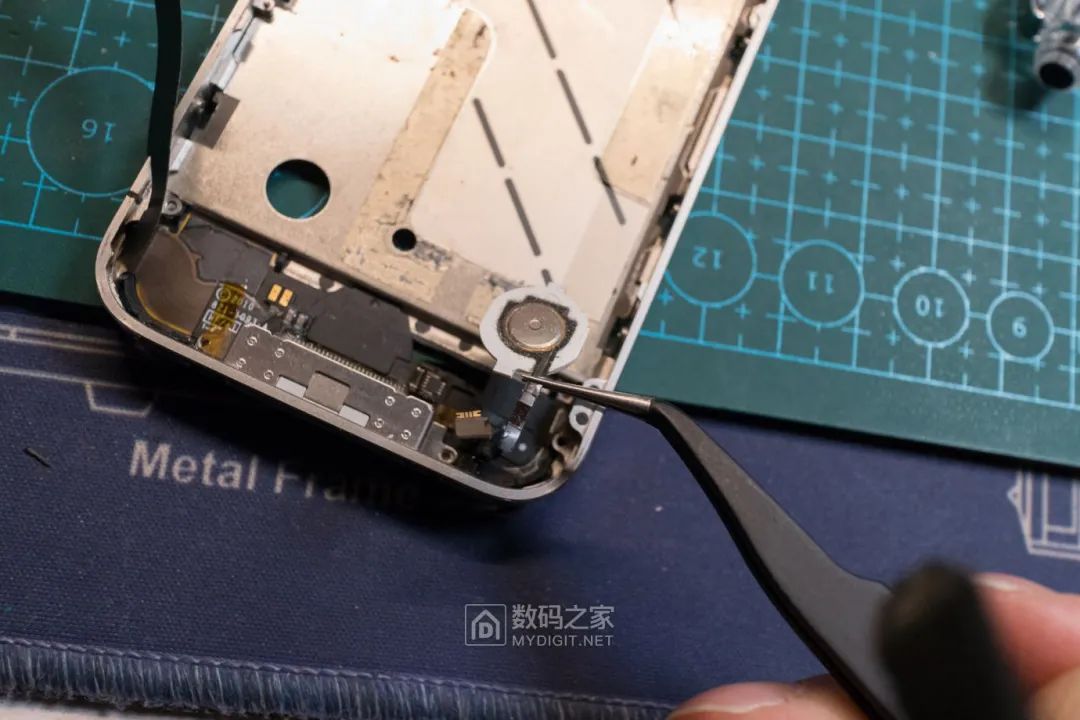

Home键

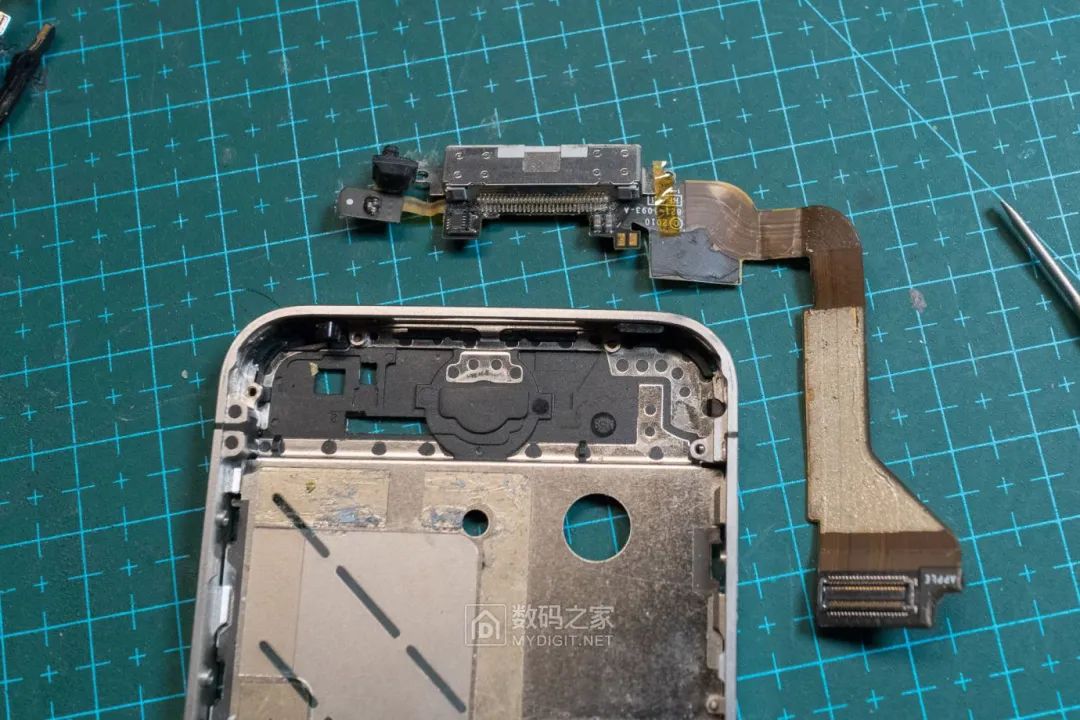

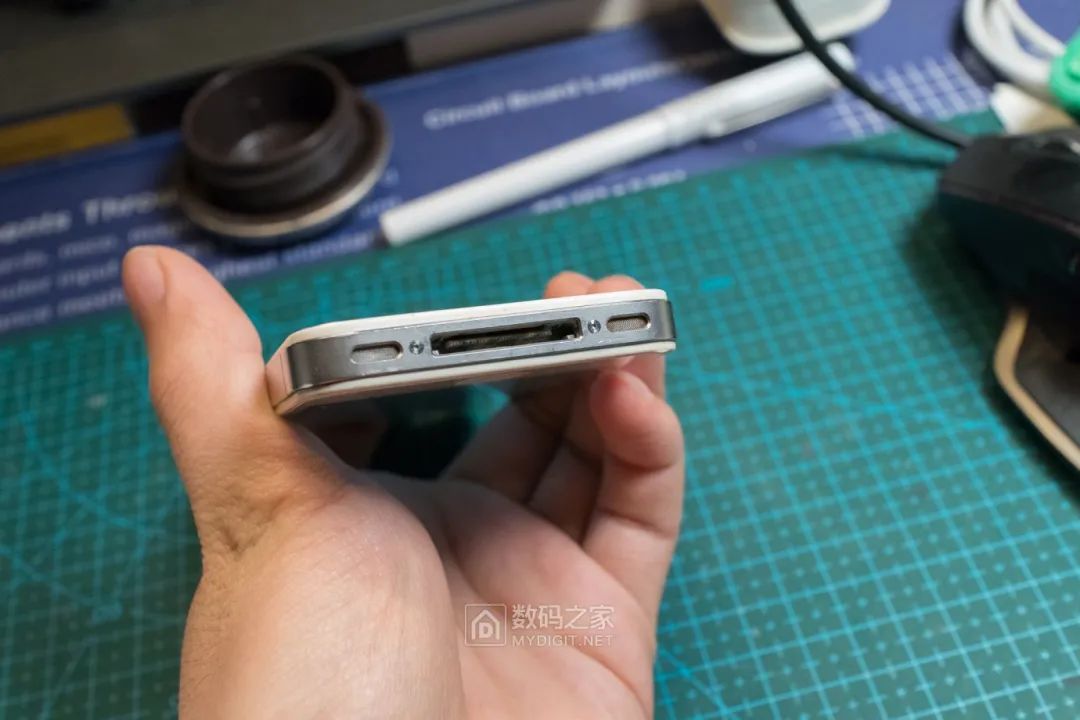

苹果大30Pins插口和送话器

清理胶条

分离屏幕

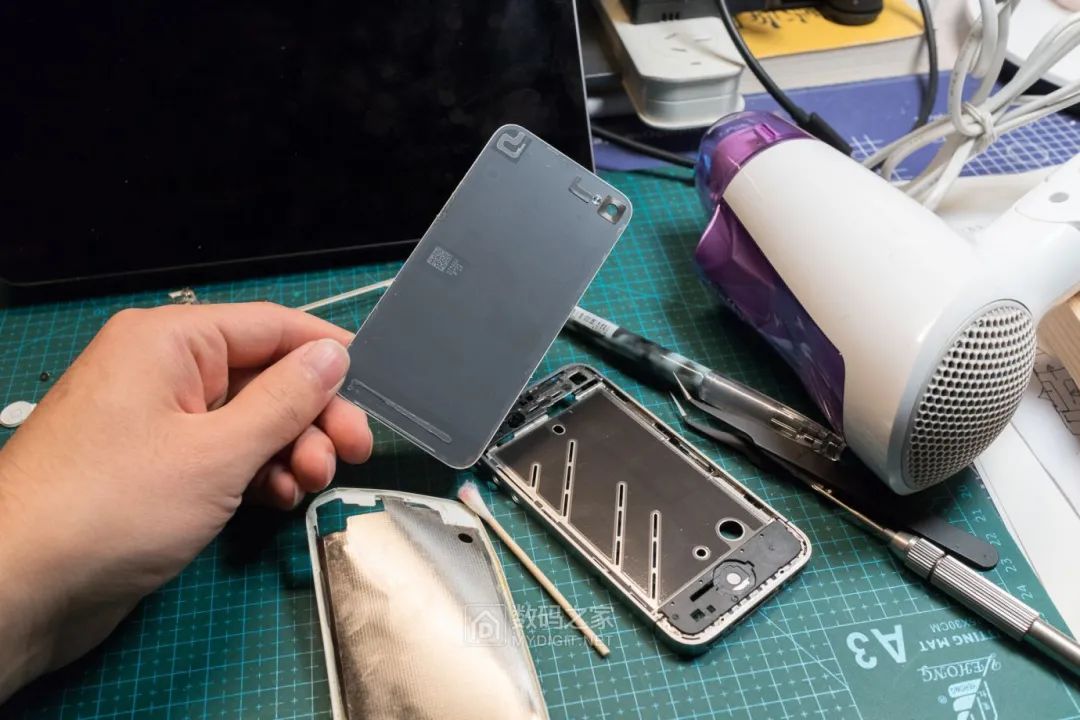

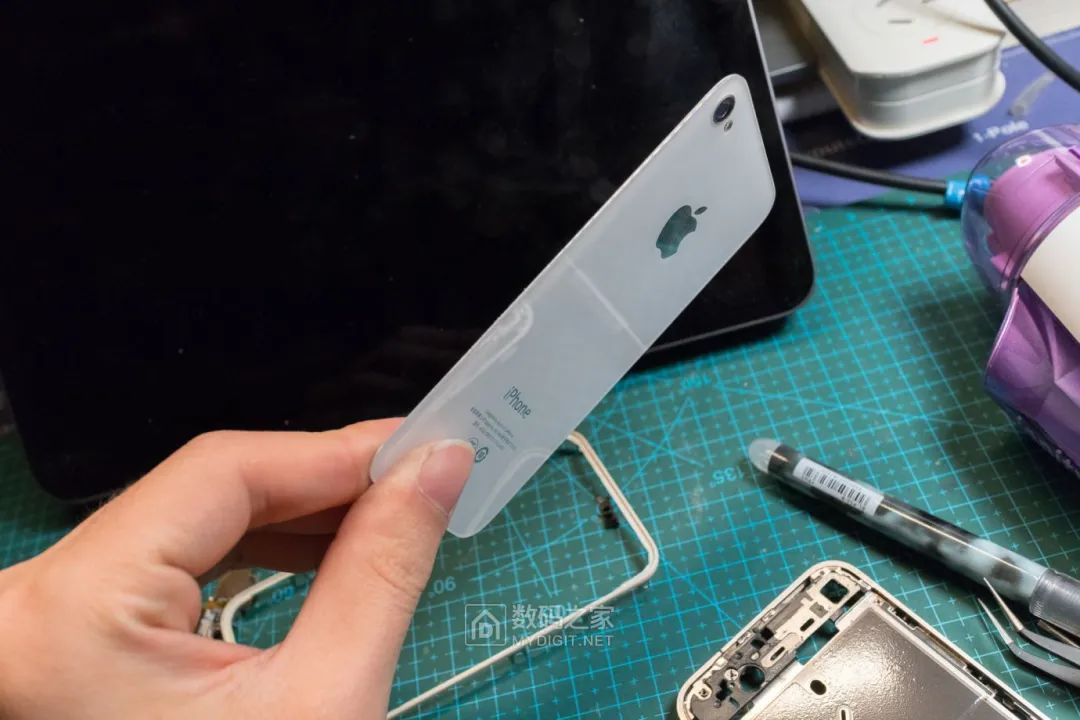

电吹风把后盖玻璃胶吹软分离

做工很好~

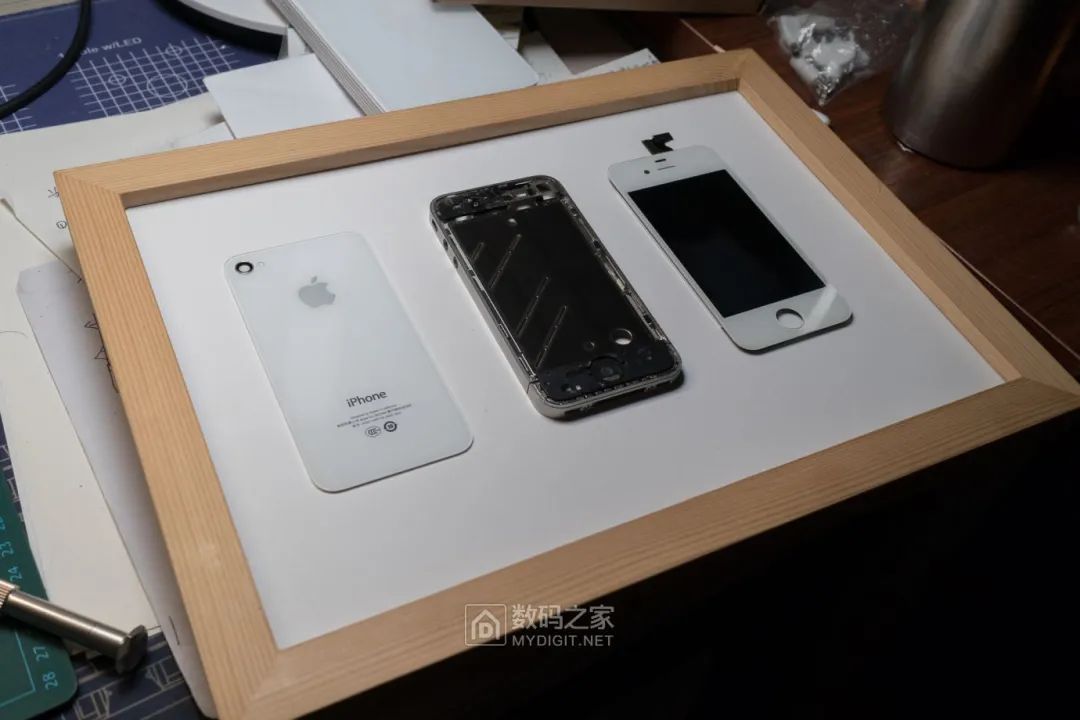

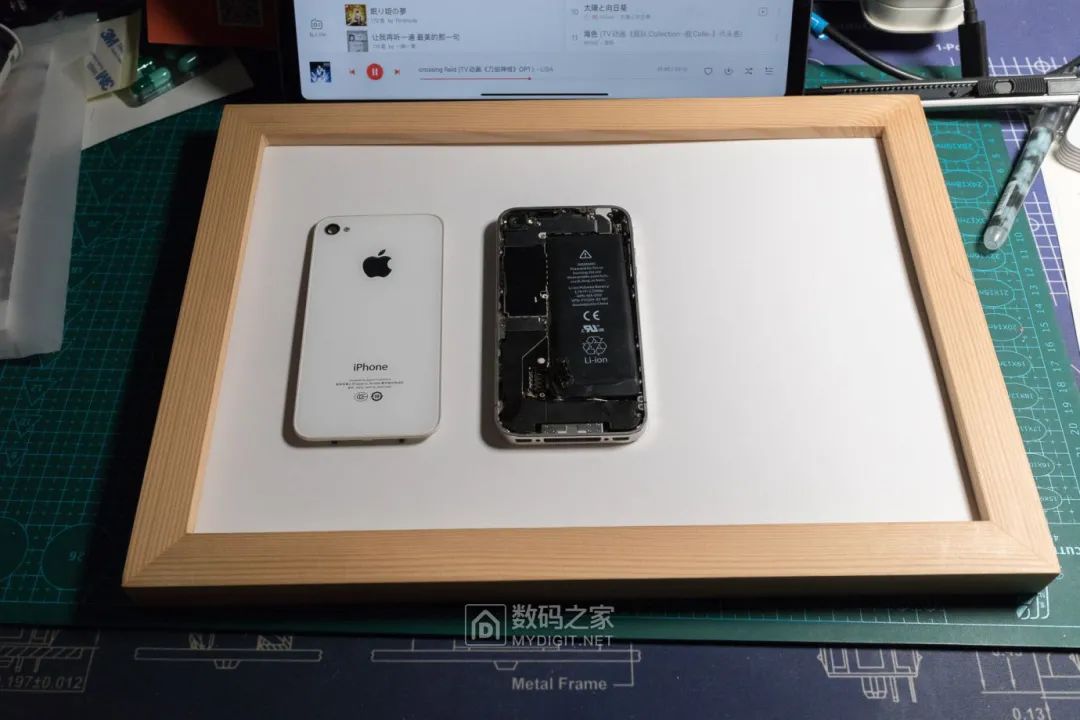

三大件已备齐

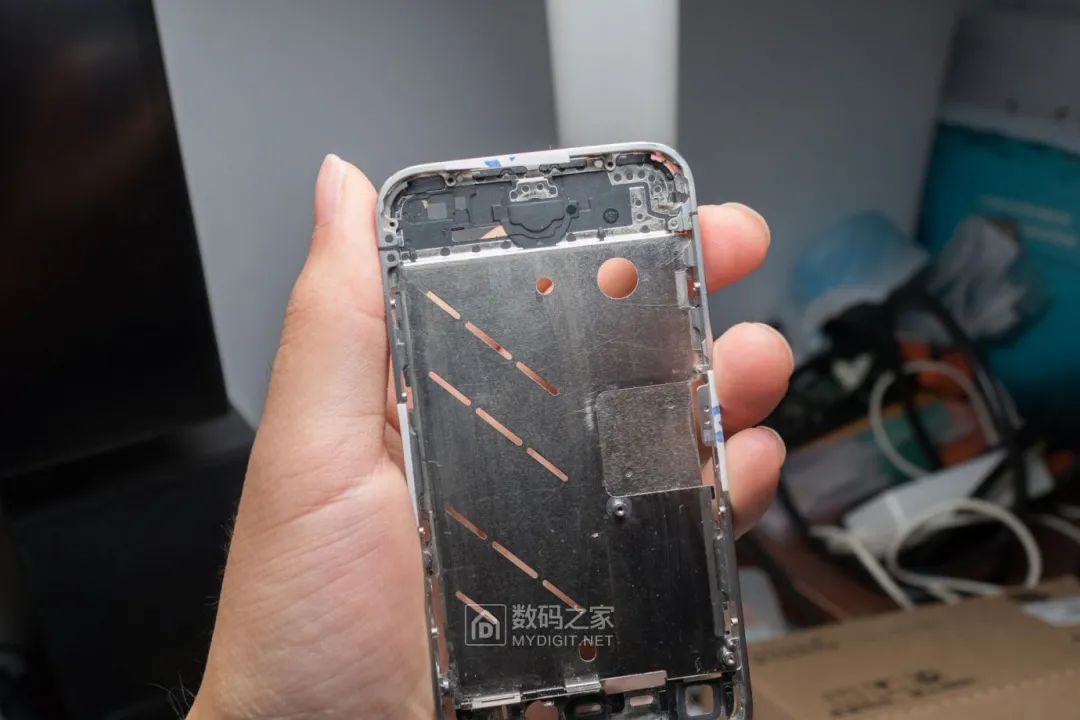

中框四周帖双面胶条，3M的车用双面胶，巨结实，比国产的靠谱多了

大致摆放下位置

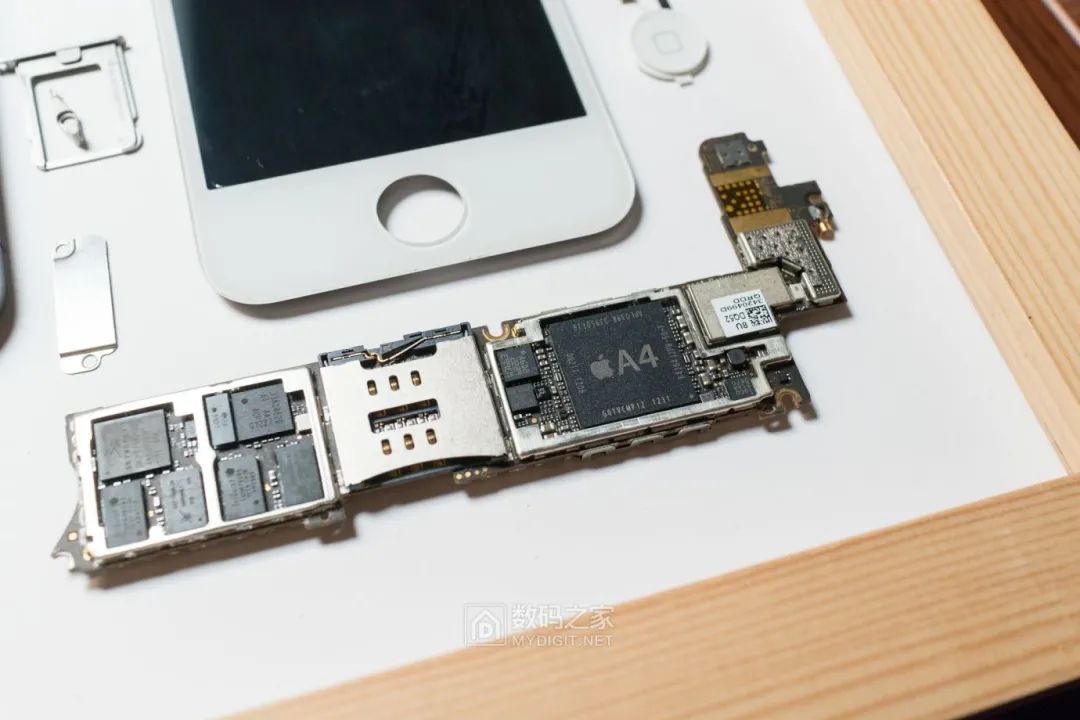

主板撬开屏蔽罩，露出A4处理器

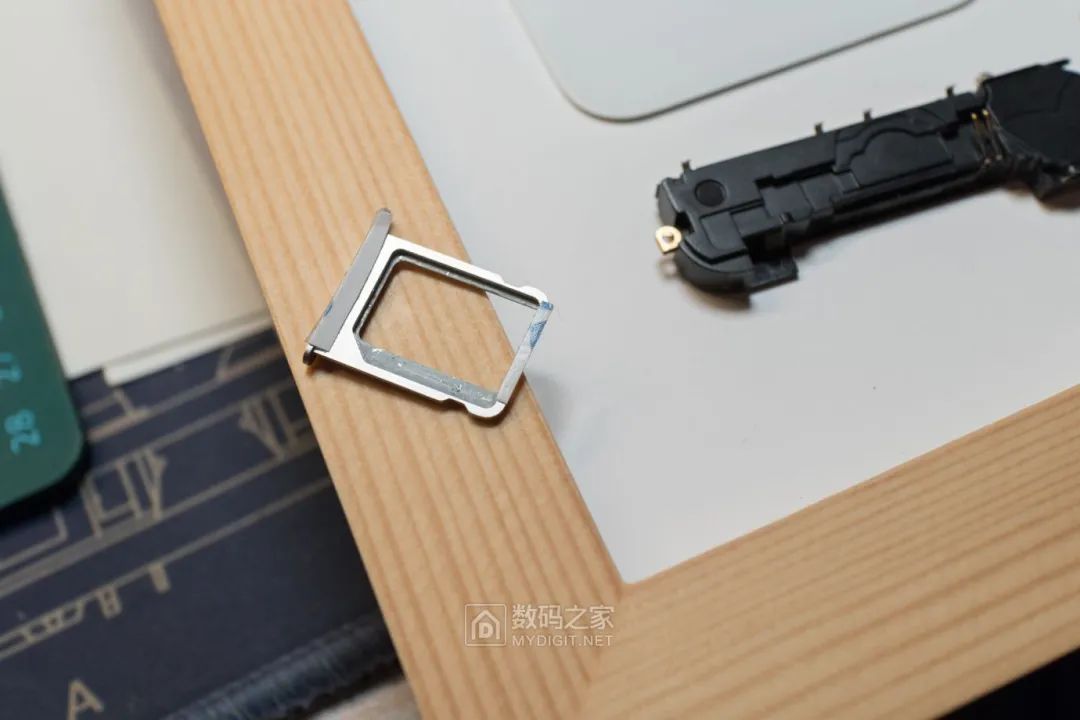

卡托两侧上双面胶条，我尽可能隐藏粘贴的痕迹，同时保证强度

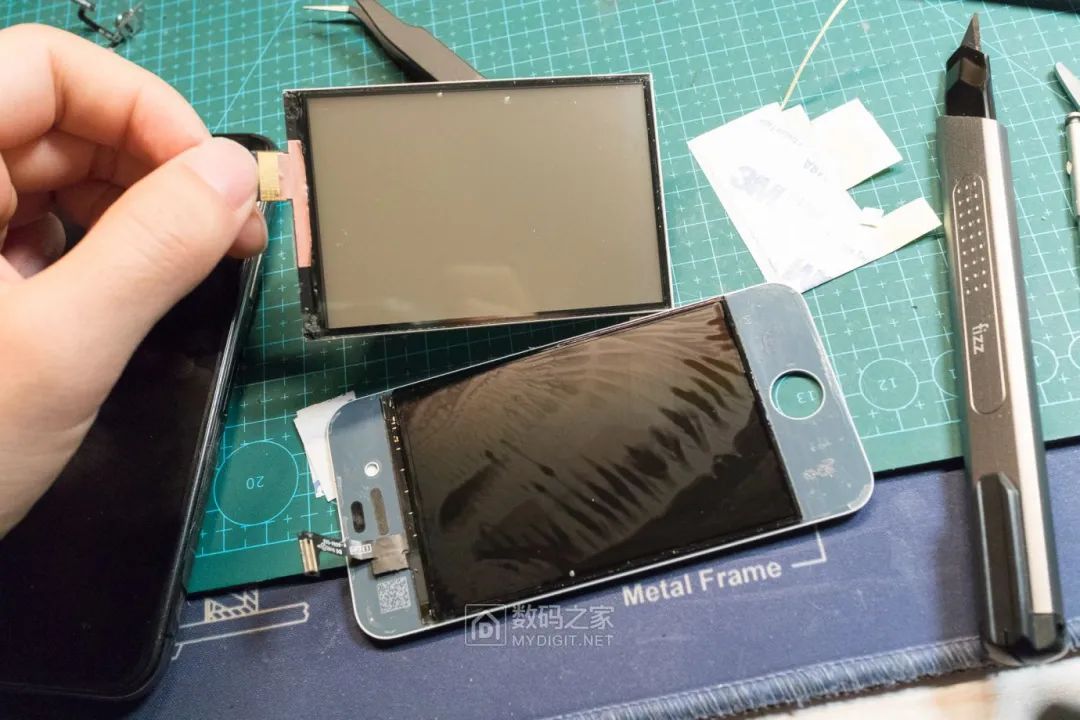

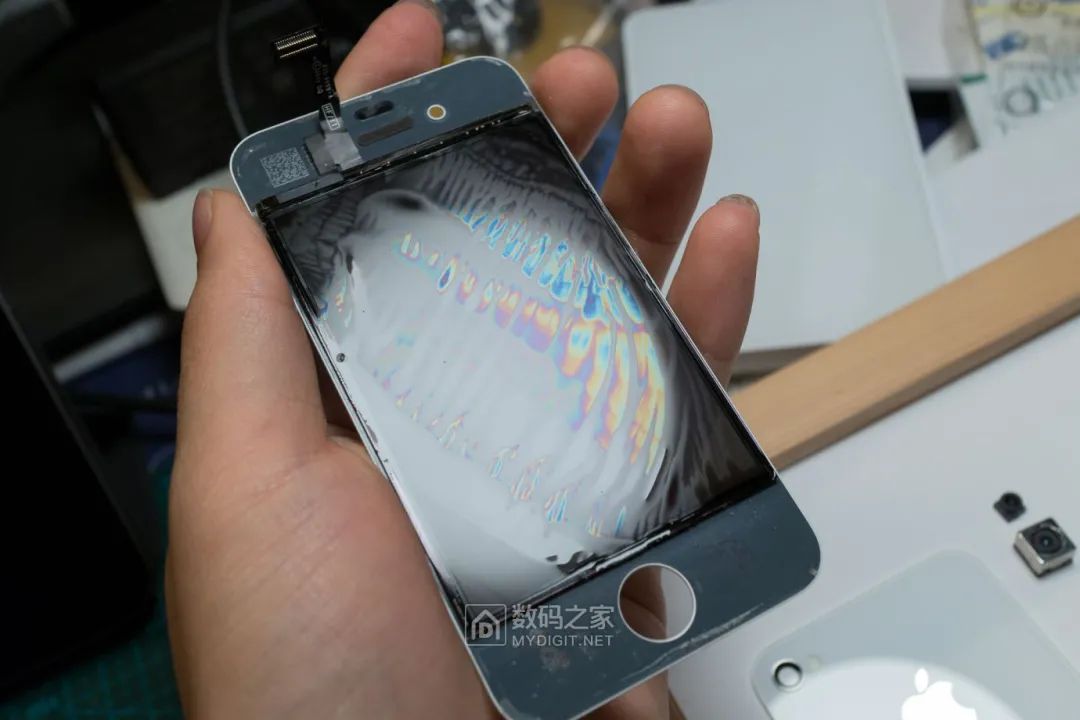

在处理屏幕的时候，意外发生了……屏幕竟然分开了，里面的液晶弄得到处都是……希望没有毒

不过还好，这下屏幕就更轻薄了，得清理下液晶……

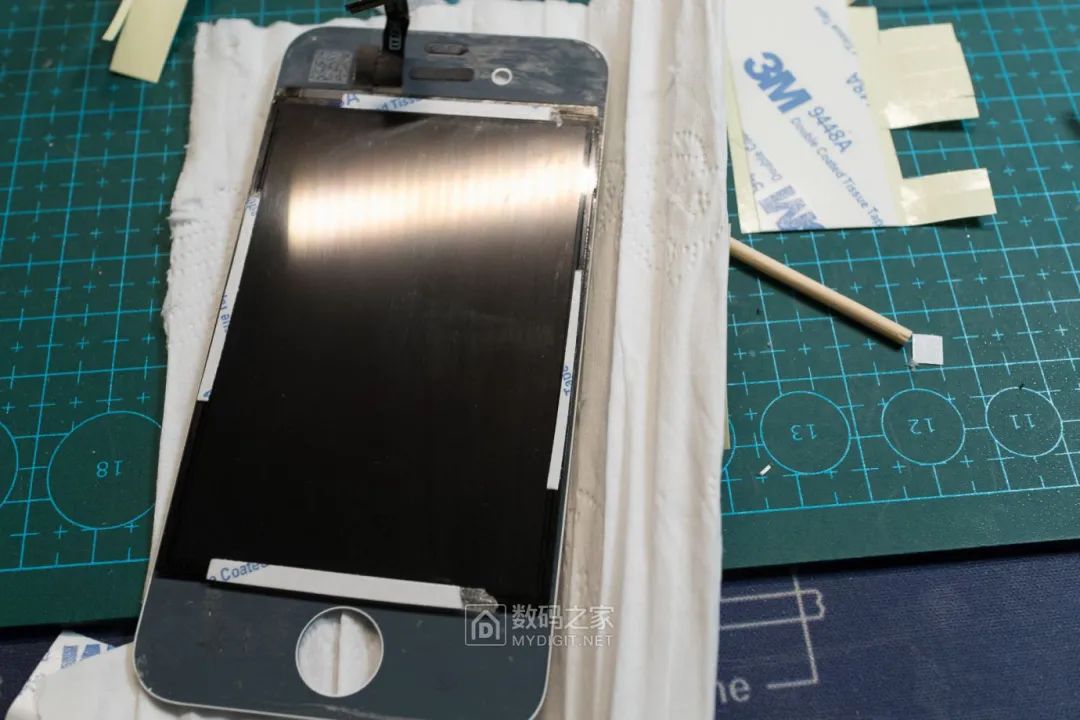

上下左右在黑边贴双面胶

然后又花了些时间把小螺丝也整理了下，挑了几个粘在上面

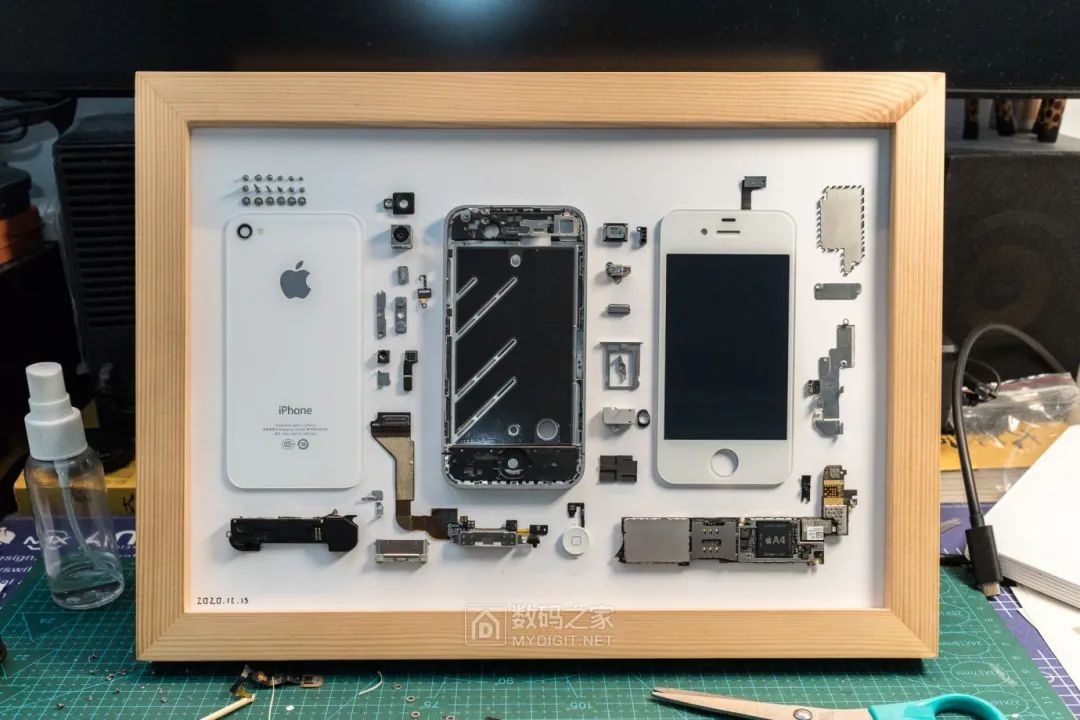

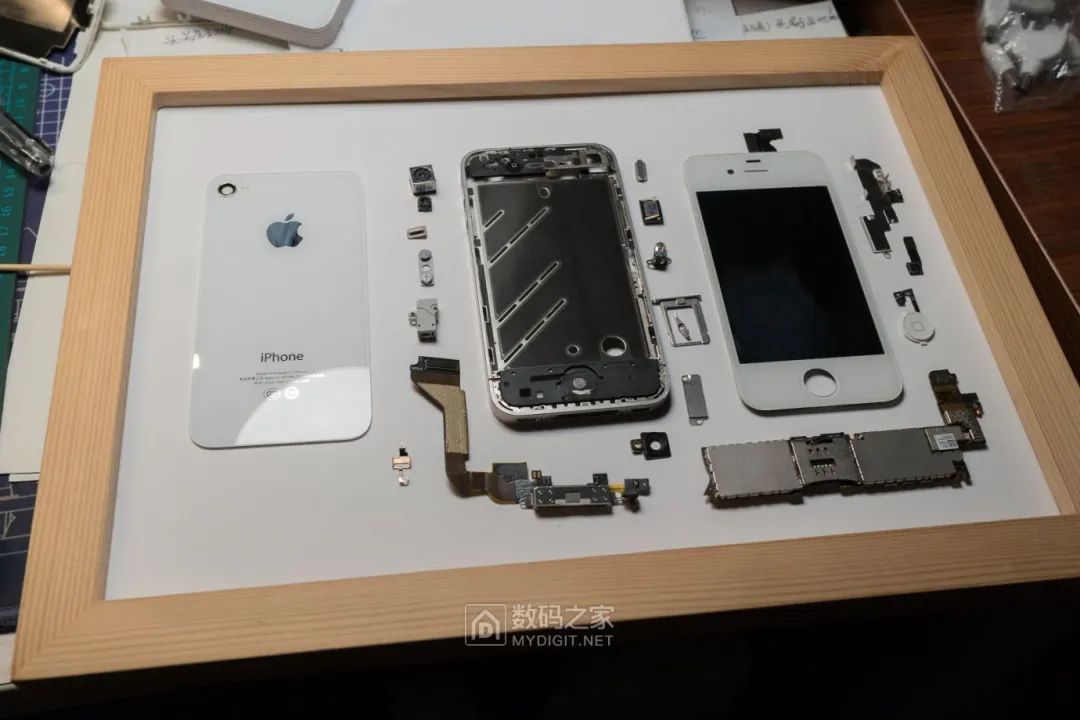

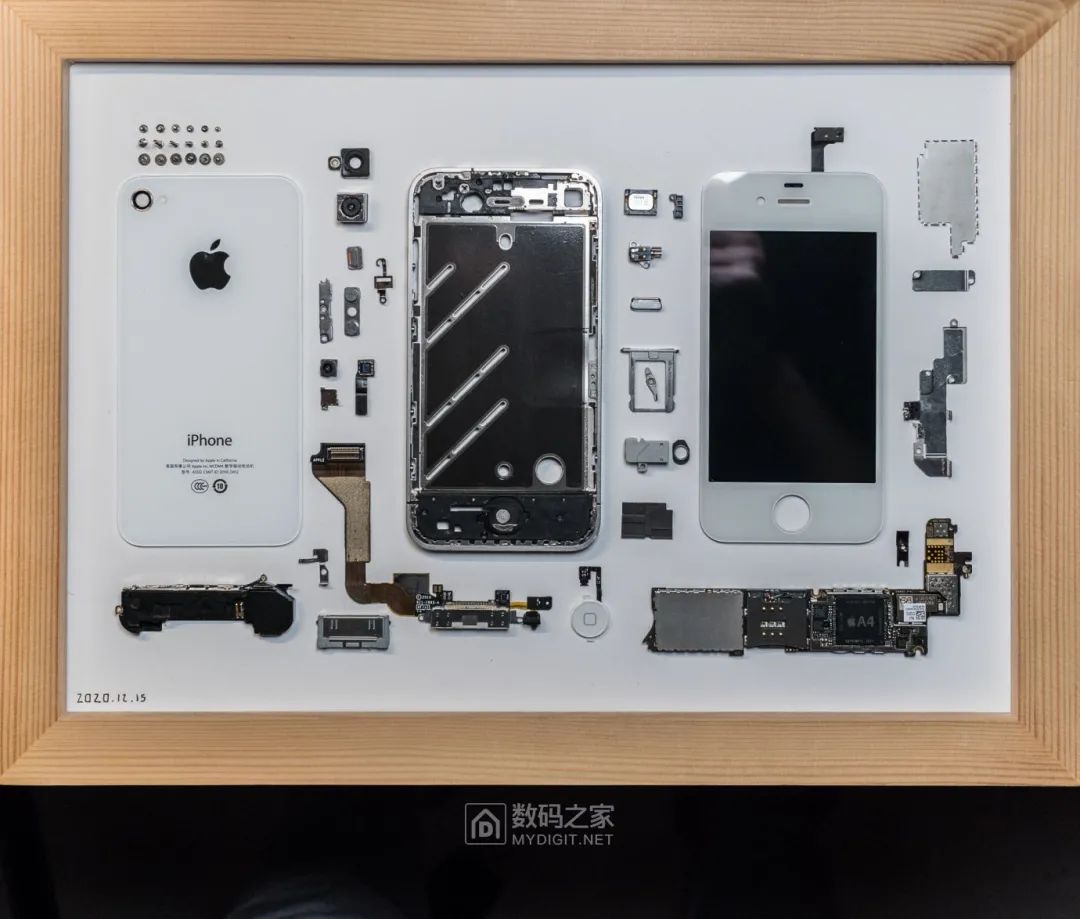

最终效果~感觉还行，挂在墙上两天了，没有零件脱落的迹象~

等有空，我在手写个iPhone4之类的标题，画个大苹果，岂不美哉。
