在不久前的 iPhone 13 爆料中，我们知道：
今年的 iPhone 13 基本还是刘海设计，甚至明年的 iPhone 14 才用上挖孔屏设计。
也就是说，想要买到无刘海无挖孔的真全面屏 iPhone，至少还得等 2 年时间......
但是好消息是：
安卓阵营这边很快就会有至少 5 款屏下摄像头旗舰手机发布了！
不过手机堆料上近年来安卓早就领先苹果许多了。
电池、快充、高刷比比皆是～
另外，安卓屏下摄像头手机在去年就有厂商实现量产了。
它就是中兴 AXON 20 5G：
虽然是全球首款屏下摄像头手机，但是它的表现真的不尽人意......

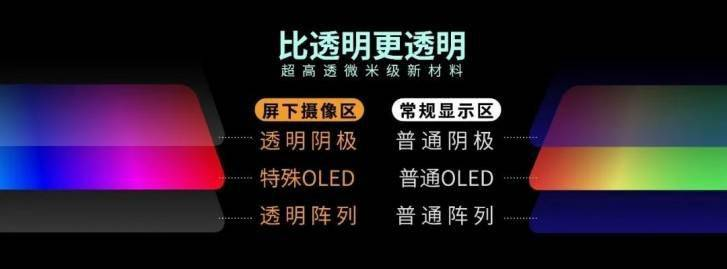

中兴 AXON 20 5G 采用了一种超高透微米级的新材料，具有抗反射涂层；
可以在不破坏图像质量的情况下最大化屏幕的透明度；
可以抑制任何会改变颜色或图像深度的光学折射。
但这造成了屏下摄像头区域与屏幕其余区域的不统一。
根据数码博主@数码闲聊站公布的屏幕细节可以看出：

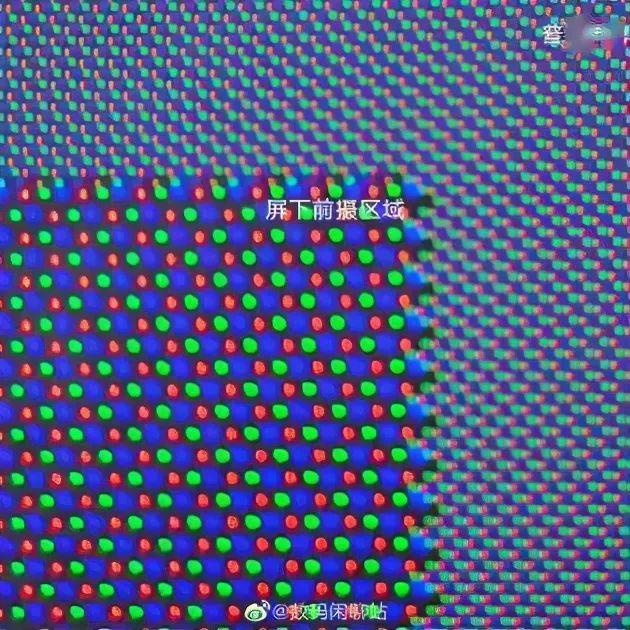

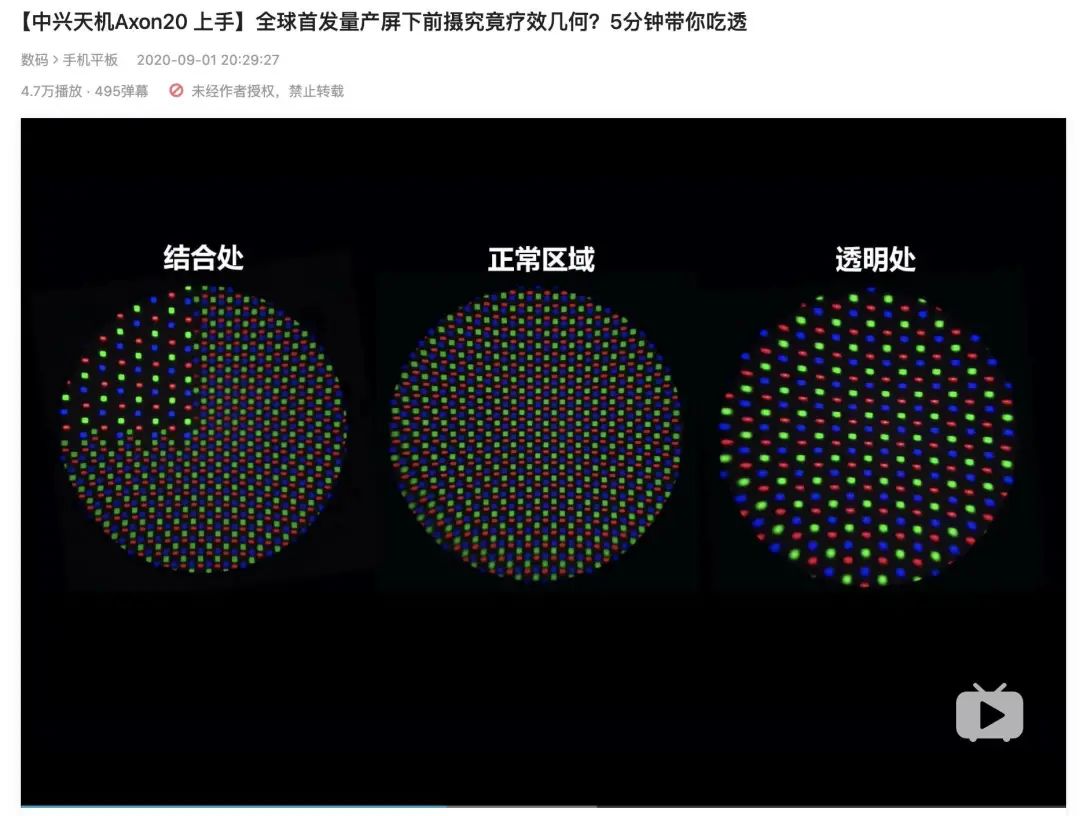

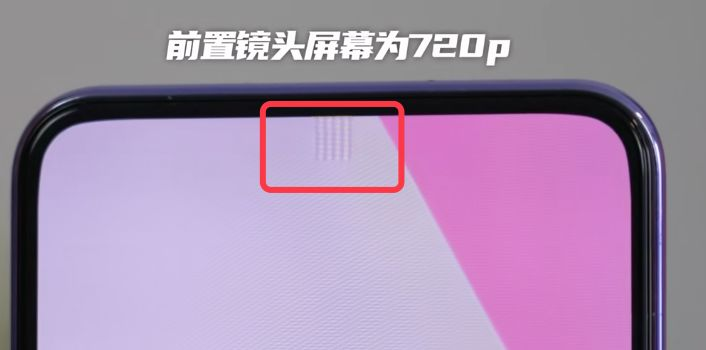

这块区域的像素密度只有 720p，要比屏幕其余区域的 1080p 更低。
而且在像素的排列方式上，屏下摄像头区域与主屏也不同。
所以，在纯色的背景下，能够明显感觉到屏下区域与主屏的割裂感......
另一个问题就是自拍表现，成像效果有很明显的模糊感......
那可能就有人问了：既然屏下摄像头手机还有这么多缺点，我为什么要这么急去当小白鼠！
那当然，这些问题已经开始在解决了......
首先最有可能搭载“成熟”的屏下摄像头技术的旗舰手机就是：
小米 MIX 4！

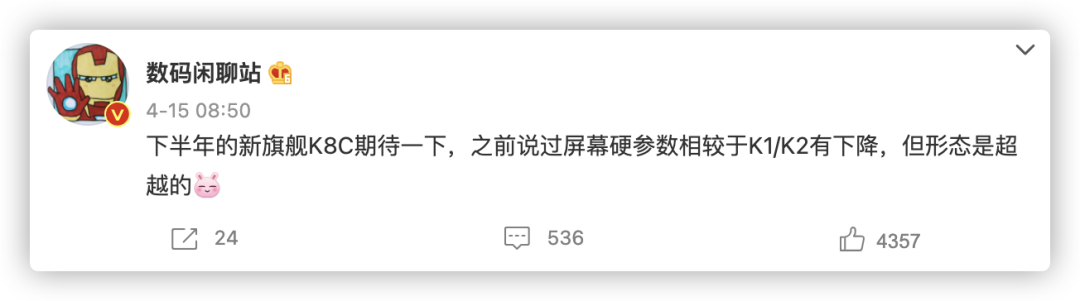

首先数码博主@数码闲聊站在不久前就暗示过：
下半年的新旗舰 K8C 可以期待一下，虽然屏幕硬参数有所下降，但是形态是超越的（兔子脸）
是站哥的老粉都懂，这就是在暗示小米 MIX 4 要来了，而它的屏幕分辨率很可能是 1080P+

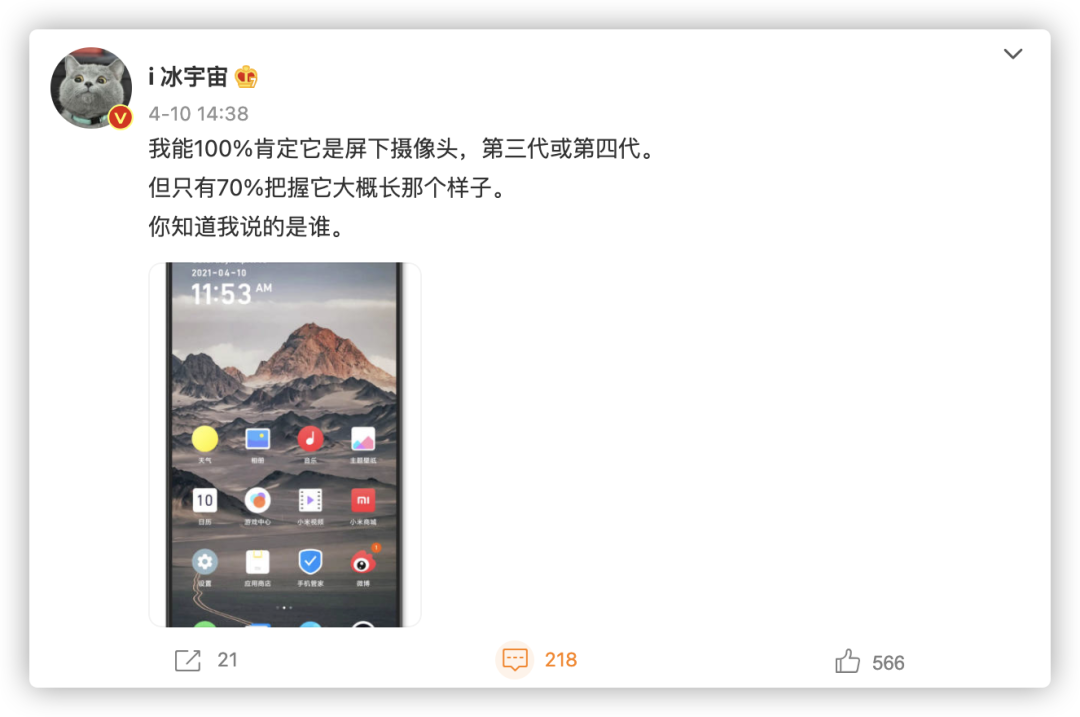

另一位数码博主@i 冰宇宙也在疯狂暗示：
我能 100% 肯定它是屏下摄像头，第三代或第四代。
但只有 70% 把握它大概长那个样子。
你知道我说的是谁。

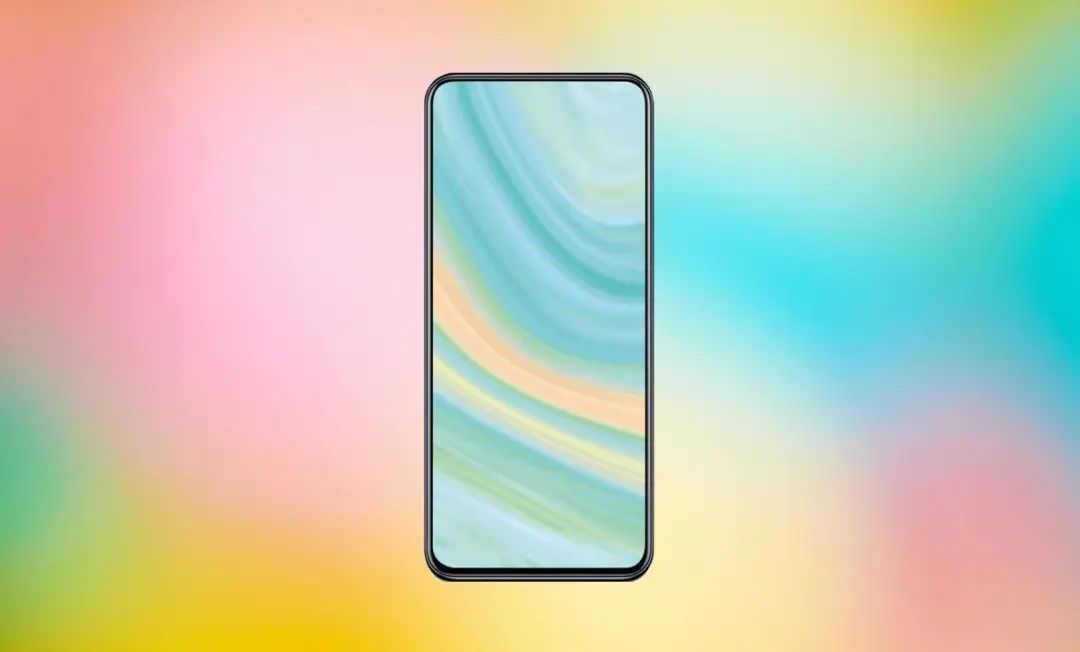

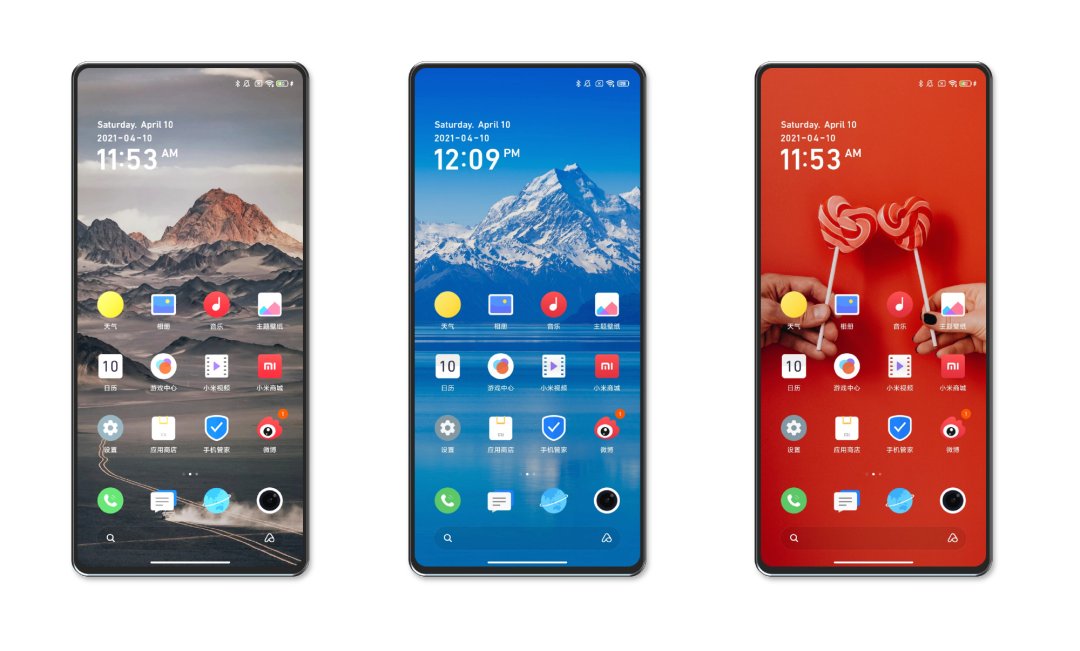

他甚至还整出了好几张小米 MIX4 的渲染图。
好家伙，真要长这样，我一定让小明哥买一台回来给你们......做测评，嘿嘿嘿～
至于博主@i 冰宇宙所说的第三代或者第四代，应该就是指小米研发着的屏下摄像头技术的迭代版本。
其实早在去年 8 月份，小米官方就公布了自家的第三代屏下摄像头技术。
在视频中，小米用小米 10 至尊版魔改了一个屏下摄像头的真全面屏小米手机。
这一次的屏幕摄像头技术最大的特点：
就是解决了上代技术中摄像头暗影的问题（中兴那个应该为第二代技术）

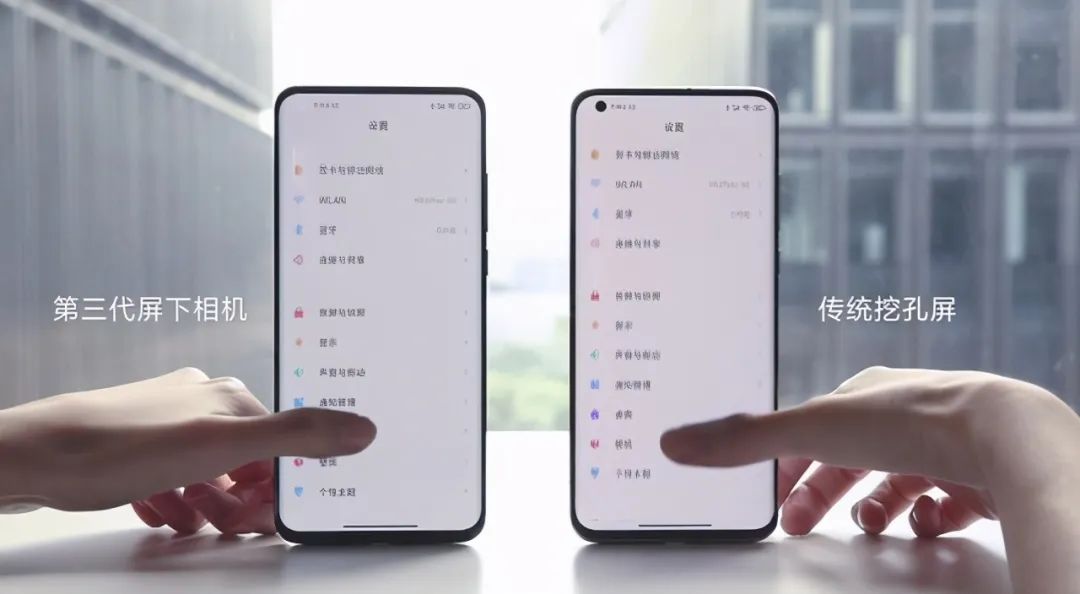

也就是在纯色界面下，屏下区域与主屏基本没有割裂感了，看起来更像一整块屏幕。

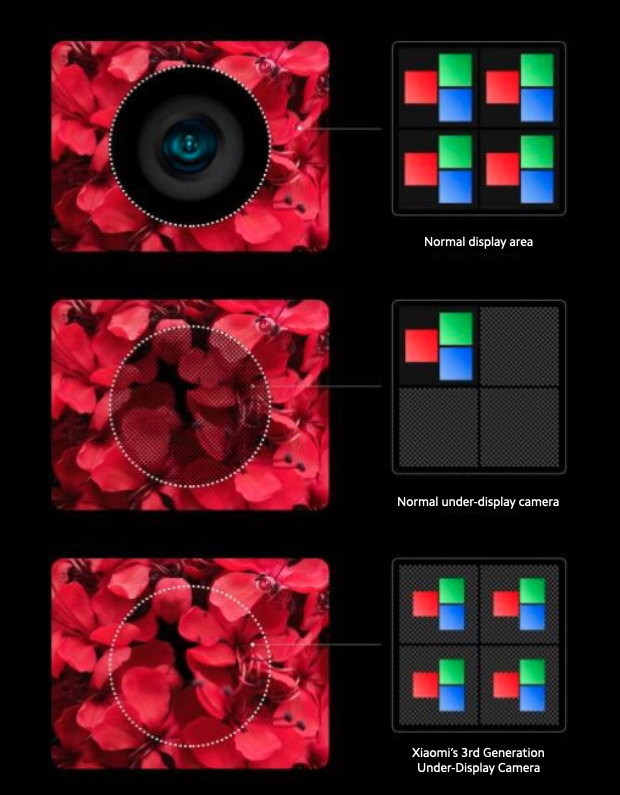

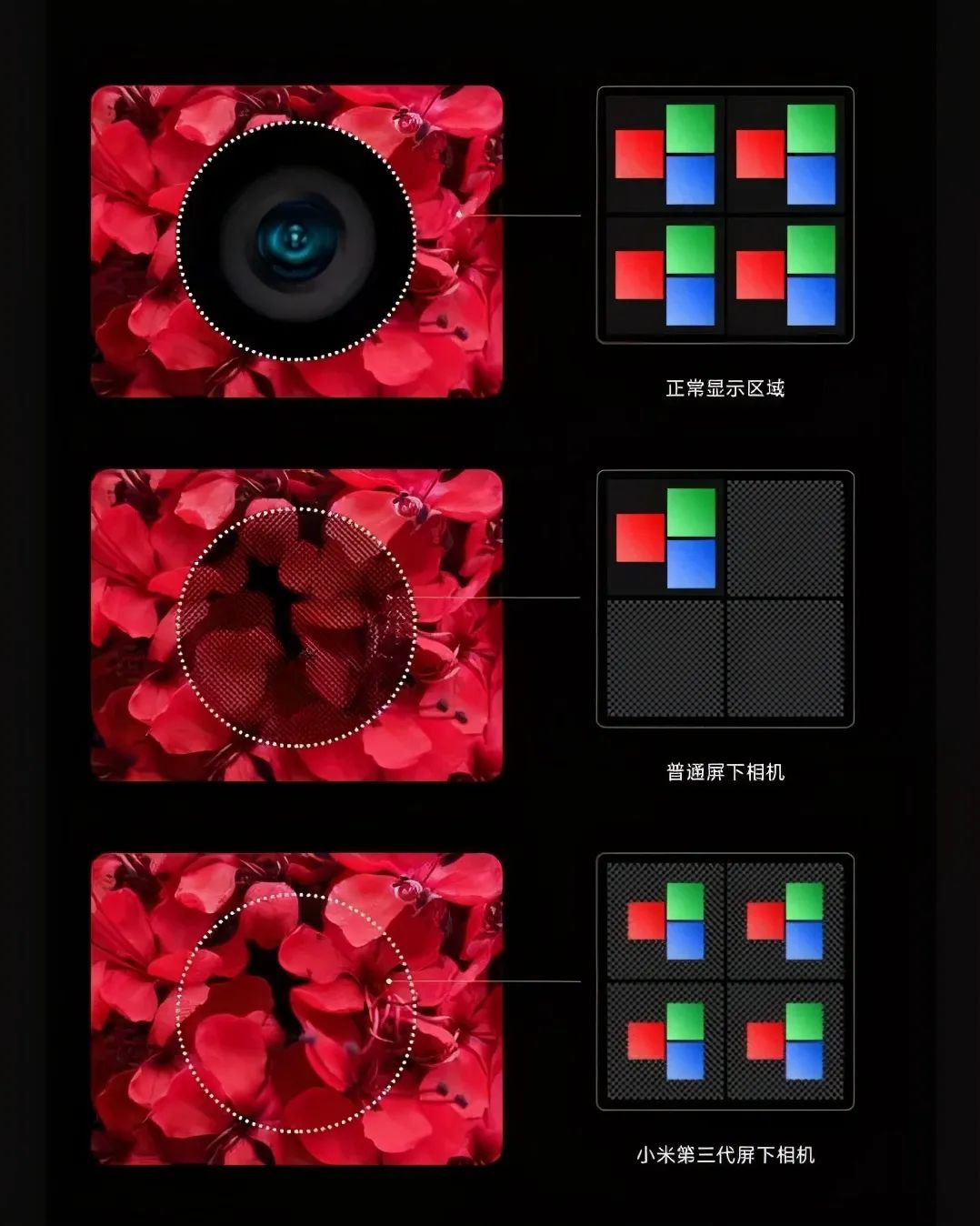

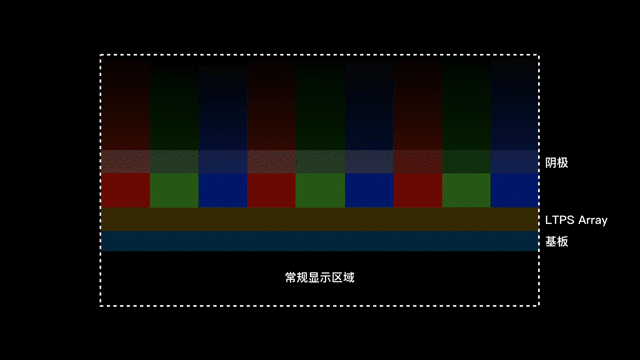

这主要是得益于小米采用了全新自研像素排布：让光线从屏幕内像素的间隙区域透过；
从而让每个单位像素仍旧保留完整的 RGB 子像素显示，达到不牺牲像素密度的目的。
而在屏下摄像头的拍摄效果和透光率问题上，小米还设计了特殊电路：
让将更多元器件隐藏在 RGB 像素下方，令屏下相机区域的透光率进一步提高。
哎呀，这个女模特真好看，不对，照片真清晰呀～
而现在距离这个技术公布的时间又过了半年多了，应该更完善了吧。
那小米 MIX 4 真的非常值得期待呀～
另外，博主@数码闲聊站还提醒我们下半年除了屏下摄像头，还有很多黑科技将要商用：
双芯三泵 125W±、70W+± 无线闪充、连续光变…
虚假的安卓之光：小米 11 Ultra
真正的安卓之光：小米 MIX 4
除了小米将推出屏下摄像头手机外，许多友商的屏下摄像头手机也在路上了。
包括三星、vivo、OPPO、中兴。
三星与 OPPO 更是一步到位，将折叠屏与屏下摄像头技术一起安排！

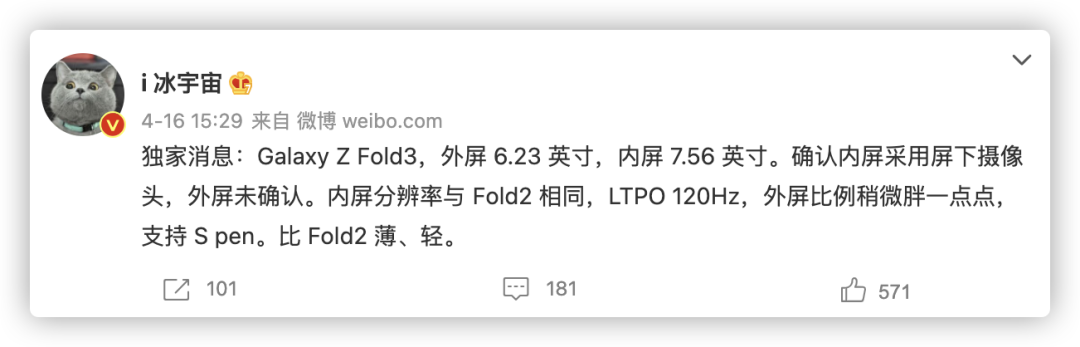

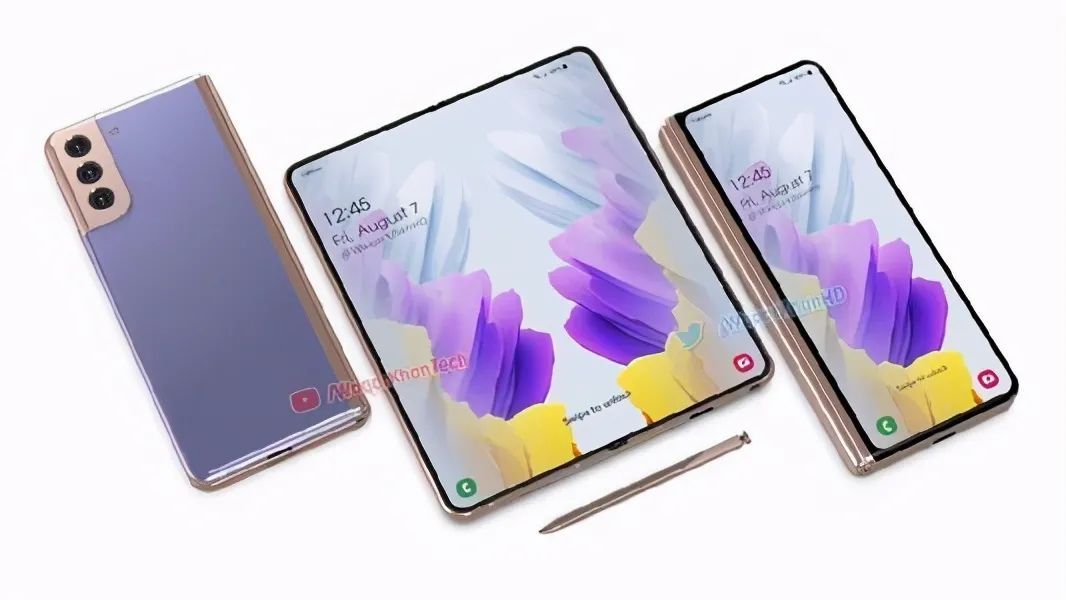

根据博主@i 冰宇宙的爆料，三星 Galaxy Z Fold 3 确认内屏采用屏下摄像头，外屏未确认。
内屏分辨率与 Fold2 相同，LTPO 120Hz，还支持 S Pen～
至于外观设计嘛，大概率延续三星 S21 系列的家族设计。
好家伙，一看这配置就知道不是便宜货，妥妥万元的理财产品～
而 OPPO 的屏下摄像头技术也是早早就开始研发。

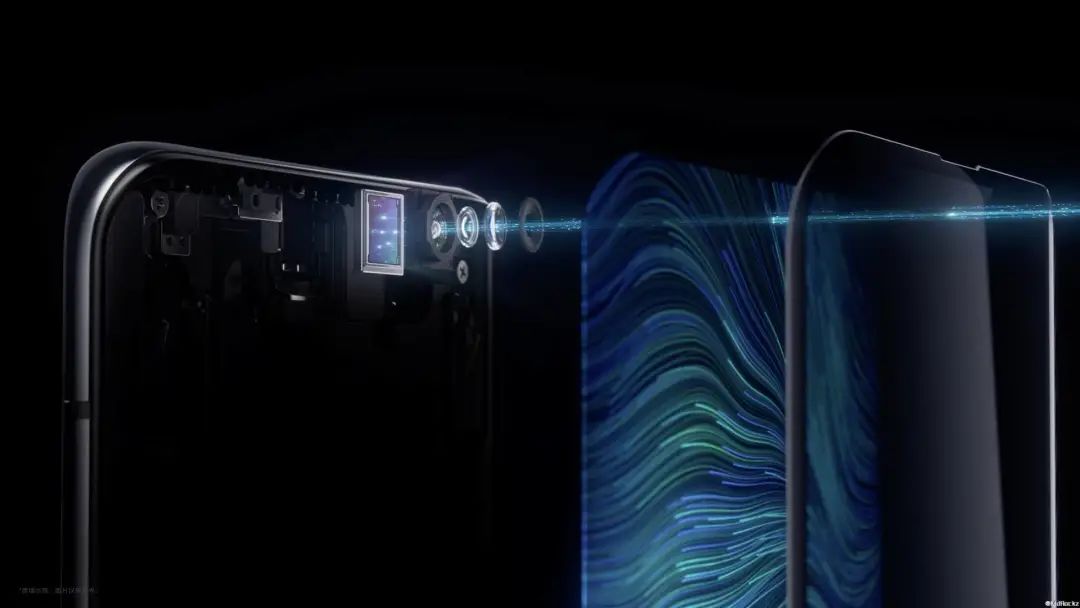

早在之前 2019 年的 MWC 上海大会上，OPPO 就公布了全新的透视全景屏技术：
搭载了此项技术的产品能够隐藏摄像头，实现无孔自拍的黑科技效果。

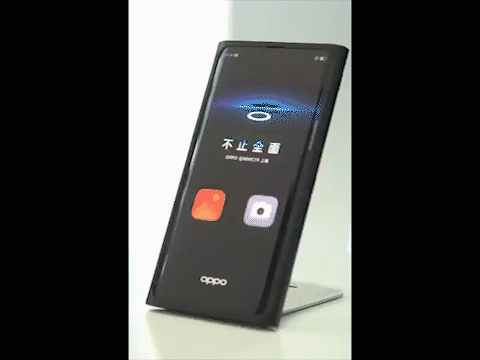

不仅如此，OPPO 前段时间发布的“卷轴屏”手机也是引起了高度重视。

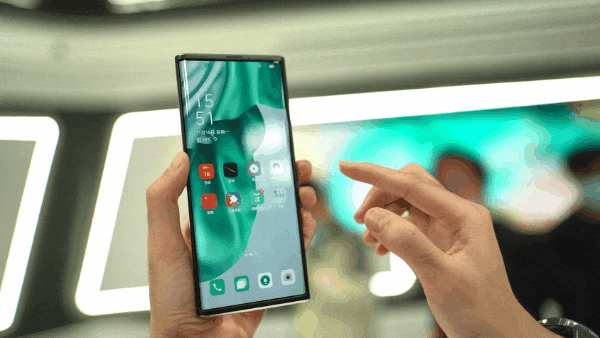

只要在屏幕边缘稍微抚摸一下，整个手机的屏幕就能够展开，从 6.7 英寸变成 7.4 英寸。
对比折叠屏的好处就是：
“卷轴屏”手机的厚度也和常规手机差不多，而且几乎没有折痕～
那看来 OPPO 下半年也要放大招了：
直接将卷轴屏和屏下摄像头都整在一起！

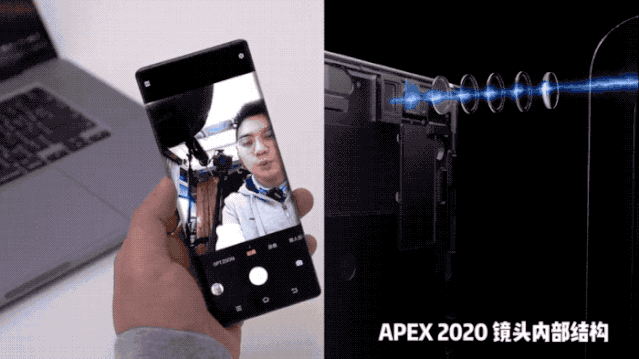

有绿厂，那蓝厂 vivo 肯定也是没有缺席的。

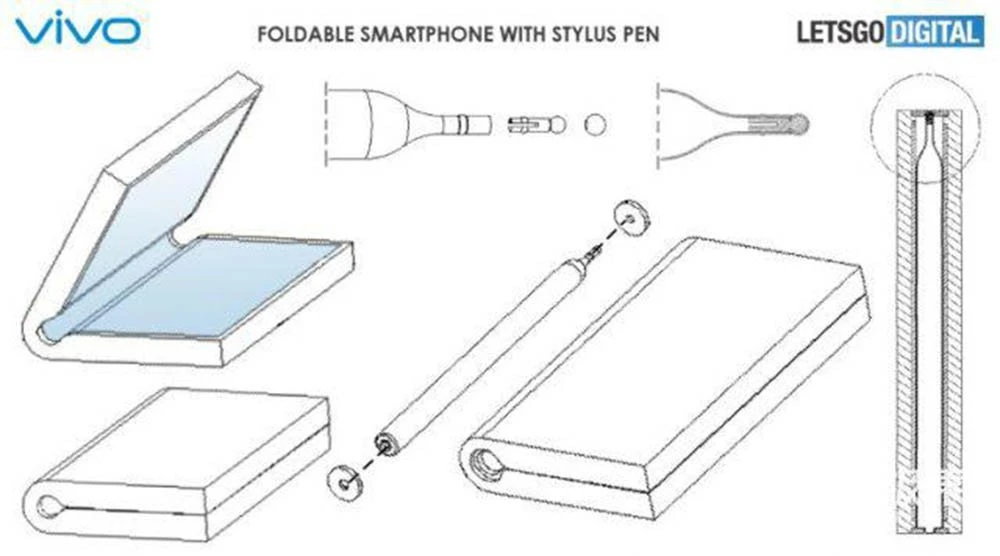

就在不久前，vivo 移动通信向世界知识产权局申请了一项名为” 显示面板和移动终端 “的专利。
并于 2020 年 10 月获批并公布。从专利中不难看出：
这是一款折叠屏手机，采用与三星 Galaxy Z Fold 2 类似设计。

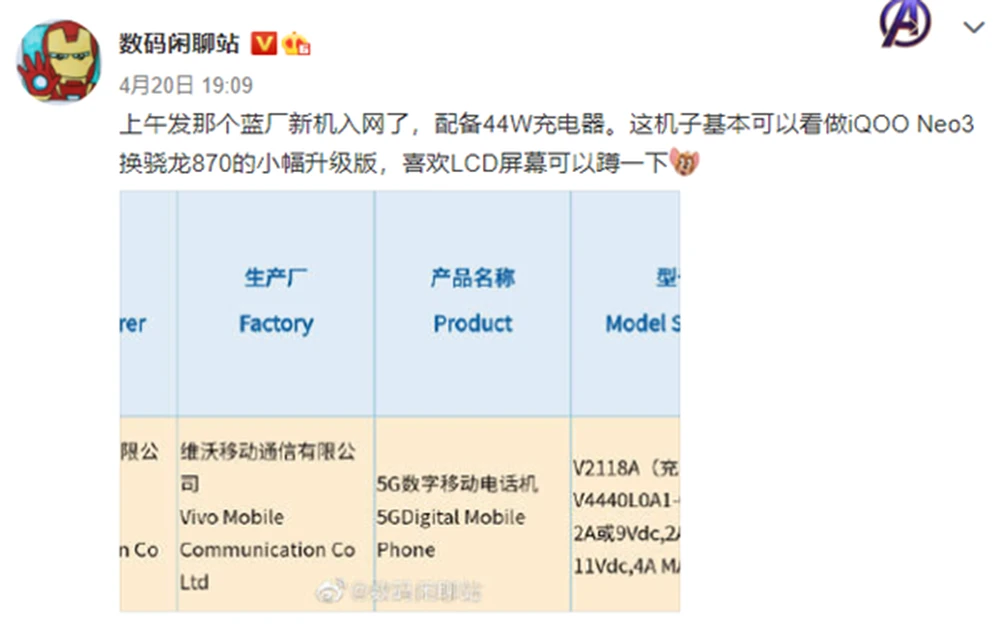

不仅如此，vivo 还将在接下来的时间发布 LCD 屏幕的 iQOO Neo5、以及许久未更新的 NEX 新机～
另外，作为首个推出屏下摄像头手机的厂商中兴：
他们也将在下半年推出搭载新一代屏下摄像头技术的手机。
好家伙，本以为上半年的机圈就已经足够激烈，没想到下半年每个厂商都还在憋大招！
除了苹果在挤牙膏......

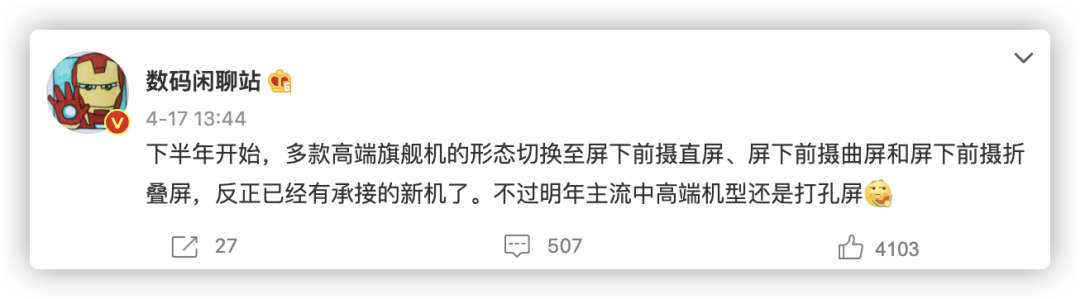

不过博主@数码闲聊站也表示：
虽然下半年屏下摄像头手机开始普及，但是明年主流中高端机型还是打孔屏。
也就是说，采用屏下摄像头的手机价格应该还是比较贵的。
不过根据上面那些要推出的屏下摄像头手机的厂商来看：
就看小米能不能将 MIX 4 的价格弄的吸引人点了。
再来深度聊下这个技术。

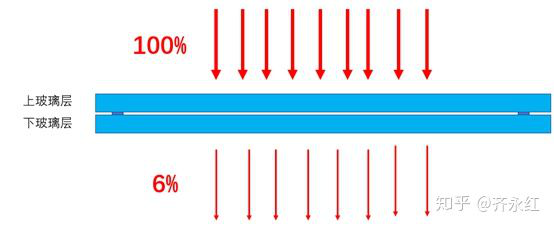

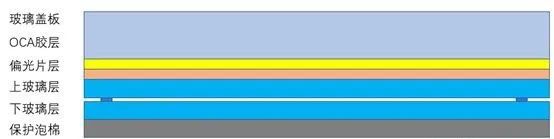

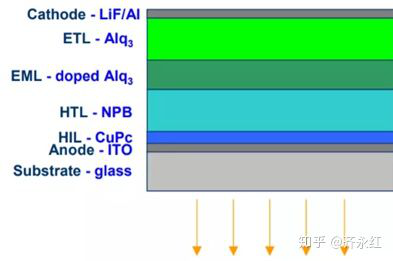

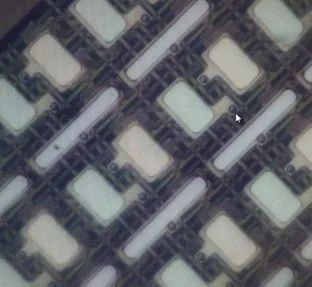

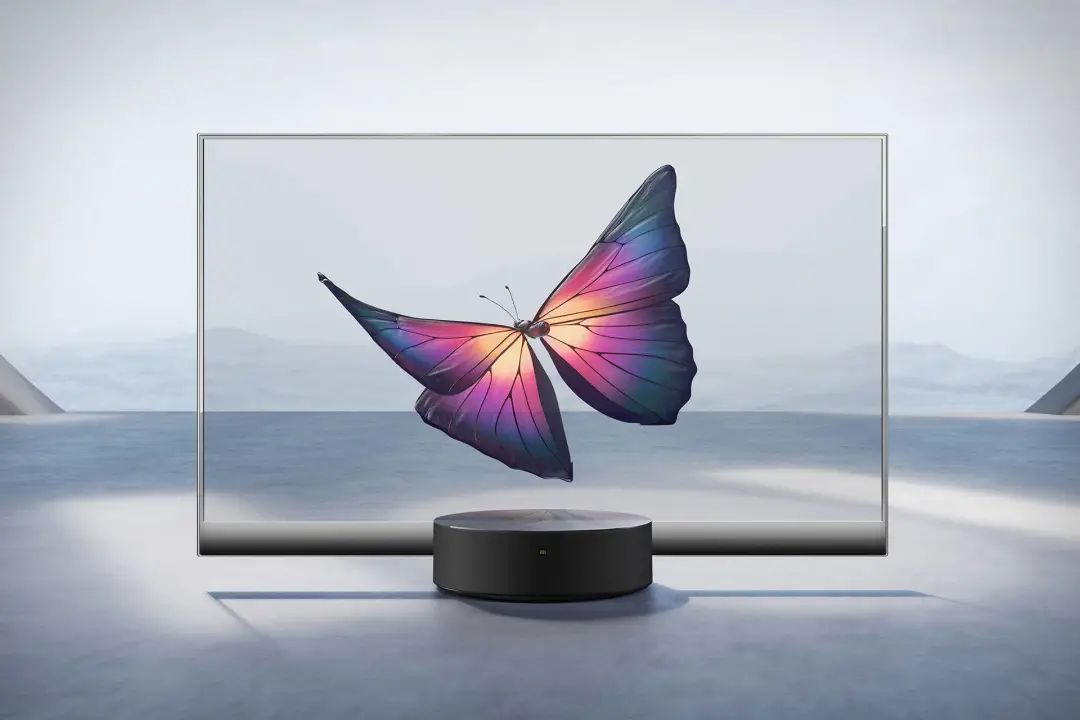

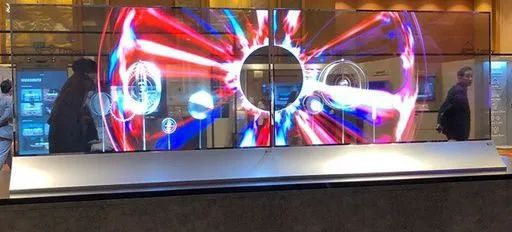

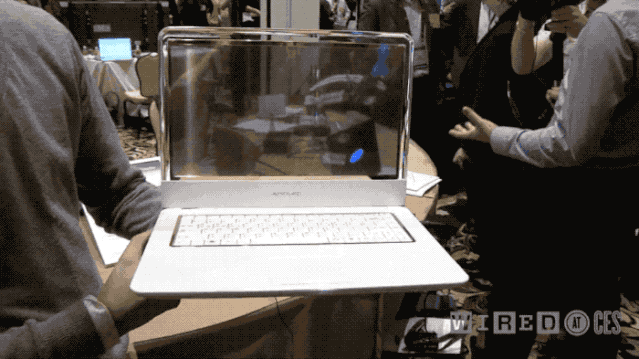

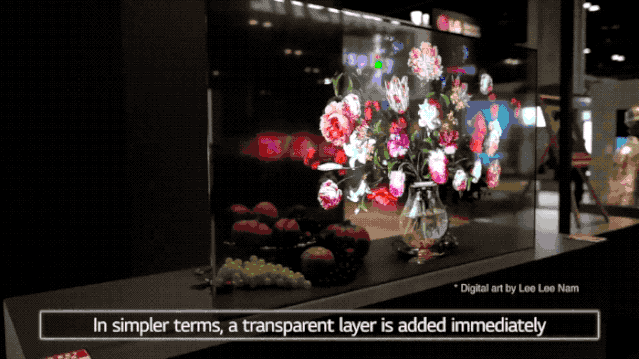

首先来了解下这个屏幕的结构，下图从上到下依次为玻璃盖板（也就是我们常说的外屏，柔性为CPI），OCA胶，偏光片层，上玻璃（柔性为PI），下玻璃（柔性为PI及泡棉。要在屏幕下放置摄像头，同时摄像头还要能拍照，那就意味着摄像头上面的透过率要比较高，通常要超过60%以上，这个要怎么实现呢？4、偏光片层目前的透过率大部分在45%以内，不满足透过率要求，偏光片也要开孔如果我们把一块OLED显示屏的玻璃盖板，OCA胶，保护泡棉都去掉，只剩上下玻璃以及中间的发光层，这时候我们用透过率仪器测定，发现透过的光能量只剩下6%以内了，注意图光线的粗细，示意了光能的大小。也是就说，OLED的发光层是不透明的。而我们的目的是在不拍照的时候，让这个区域发光层正常显示，拍照的时候发光层又有比较高的透过率。该怎么办呢？我们来看看发光层的结构再说说解决方案。OLED的结构如图所示，由以下层级构成：空穴注入层（HIL，Hole Injection Layer），空穴传输层（HTL，Hole Tranport Layer），电子传输层（ETL，Electron Transport Layer)更一般的还有空穴阻挡层（HBL，Hole Block Layer），电子阻挡层(EBL，Electron Block Layer）和封盖层（CPL，Capping Layer）。需要选择低功率的材料作为OLED的阴极。采用低功函数的材料作为阴极，不仅可以提高电子注入效率，还可以降低OLED工作时产生的焦耳热，提高器件的寿命。比如常用的阴极材料：金属单质：Ag, Al, Li, Mg, Ca, In等。单质金属性质活泼，容易被氧化，导致寿命缩短。此时，麻烦大家回去看第一张图，在上玻璃和下玻璃之前，留了个空白层，这层经常做成真空或者充入惰性气体，就是为了防止电极和生物材料氧化。三星通常的做法是充入低压氮气。因为需要将空穴注入到OLED中，因此需要其具有较高的功函数（work function）。通常选薄而透明的ITO。当电子和空穴复合刺激生物材料发光后，发光角度各个角度都是有的，手机显示只需要单侧发光，因此阴极同步也要起到反射膜的作用，来提升显示亮度。有些文献上讲到，阴极和阳极之间形成了一个谐振腔，可以调节出光效率，提升光谱纯度。其实这个调节能力聊胜于无而已，所以目前OLED的开发方向依然在于从材料上提升发光效率和光谱纯度。下面是在显微镜下实拍的OLED的微结构，每个小矩形代表一个像素，可以清楚看到像素分布以及走线。前面提到实测OLED透过率不超过6%，主要就是由于走线与电极不透明的反射层造成的。从图中可以明显看到，反射电极的遮光占比很大，有些朋友就提出，可否把阴极做得比较透明，去掉反射层的遮挡，类似透明OLED，就可以做屏下摄像头了。但是，手机上做成透明OLED后会带来显示亮度低，且显示对比度下降的问题，如下图的透明OLED所示。这个方案会造成摄像头区域显示效果和正常区域显示效果差异较大。三星在 2010 年 CES 上展示的透明笔记本。图片来自：Wired其实，把显示屏实现透明的这项技术很早就被发明出来了。早在 10 年前，借助 OLED 屏结构层级较少、独立发光的优势，三星便向我们展示了透明笔记本、透明窗户等一系列产品。就近期来说，小米的透明电视，其实也是显示屏透明化的一个典型例子。但仔细观察你会发现，这些设备的屏幕在显示或不显示图像的时候，都是灰蒙蒙的一块，而不像玻璃那般通透，这意味着它们并没有做到 100% 透明度。只要有足够数量的透明像素点，屏幕自然而然也会获得一定的通透效果原因是什么？因为这些屏幕只是将其中一半的发色像素，换成了由高透明材料制成的「透明像素点」，相当于只有一部分面板区域能透过光线。而另一半子像素，仍然会布满密密麻麻的红绿蓝子像素，为的就是确保图像的现实。虽然真正透明的部分只有一半，这也足以「骗过」用户的眼睛，让我们感知到透明，看到屏幕背后的东西。某种程度上说，屏下摄像头的诉求，其实和透明电视很类似了。因为只要屏幕透明了，摄像头自然就能捕捉到来自屏幕另一端的光线。手机屏幕只需要实现顶部一小块区域透明，就能供摄像头拍照使用首先，手机还没办法像电视一样，可以将屏幕后背的电路板、芯片等组件放在额外的主机上，所以它并不需要做「全屏透明化」，只需解决前置摄像头那一小块区域的透光性即可。其次，由于手机屏幕距离人眼更近，所以对显示精度的要求会更高，如果贸然减少大量像素点，等于说是让我们重回 480p 的马赛克时代。目前大部分屏下摄像头方案，都采用了「分区」的形式，来解决局部透明的问题出于这两点考虑，这也是为什么，现阶段的屏下摄像头方案会将显示屏一分为二，分成「主显示区」和「摄像头区」两部分。核心目的，就是想让大部分屏幕依旧延续原本的色彩、亮度优势；其次，再对「摄像头区」这一块极小区域「动手术」，把它屏体中的正负极都换用高透明材料，把透光率做上去，让摄像头捕捉到足够多的光线。中兴表示，AXON 20 的「摄像头区」占比仅为 0.2%真正难解决的，其实是让「摄像头区」去兼顾「图像显示」和「拍照成像」这两方面的需求。毕竟，哪怕它面积再小，它还是要显示颜色，还是要保持和主显示区的一致性，那么它就必然要保留一定的像素点。小米更倾向于选择不牺牲像素量的方案，然后靠像素间隙来实现透光其中一种是降低像素总量，增加透光面积，这其实和透明电视的原理很类似。而另一种方案，则是在维持原有像素总量的基础上，将单个像素的面积做小，再利用像素间的空隙来实现透光。中兴 AXON 20 选择降低「摄像头区」的像素密度，来解决透光性，但更低的 PPI 也会造成视差，导致「色块」的出现。图片来自：B站up主JD大手哥老实说，两种方案的效果孰优孰劣，目前还无法下定论。因为不管是从中兴 AXON 20 的真机上手视频，还是说小米放出的工程机视频中，我们还是能在特定角度或是某些非深色界面下，看到一个小「色块」的存在。小米最新的方案对于摄像头区的隐藏较好，但左上角的屏下区域也并非完全不可见这个「色块」，便是屏下摄像头所处的「摄像头区」了。这是因为像素密度的降低，导致和主显示区精度的不一致，才会出现这种拼接痕迹。就目前来看，包括像小米、OPPO、vivo 等厂商都仍在解决这个「色块」的显示不一致问题，比如说能否让它变得不明显，能否解决特定角度下的色差情况。年初 vivo 推出的 APEX 2020 概念机屏下摄像头另一个要面对的问题，就是自拍效果。「能不能拍到照片」这个问题其实已经被解决了，现在我们更关心的，是它「能不能拍得和其它手机一样好」。这不仅对前置镜头的感光元件提出了更高的硬件要求（更大的光圈，更大的底，进更多的光），同时，一些物理层面实在无法消除的部分，则要靠算法来弥补。如果最终，屏下摄像头的拍照做好了，哪怕是「摄像头区」仍有一些视差问题，它依旧可以作为挖孔屏的替代，让大部分手机回归到完整一块屏的体验上。但如果还做不到，甚至无法达到大部分人的可接受标准，我实在不认为，人们可以在忍受视差的同时，还要丢掉原来的美颜照。来源：科技狐、OLEDindustry整理
