AirPods作为一款革命性的TWS真无线蓝牙耳机产品,除了受到苹果用户的喜爱之外,也让动手能力MAX的华强北工程师跃跃欲试……

今天的文章是由小编的一位老朋友——也是一位业余发烧友,带来的《地表最强华强北版本“AirPods”拆解》。文中你可以看到:

1.华强北版“AirPods”的购买经过
2.华强北版“AirPods”外观和体验
3.暴力拆解华强北版“AirPods”
4.价格良心、做工精良的华强北最强TWS方案

作为一个13年毕业就到华强北捡垃圾的“垃圾佬”,买了(败家)很多蓝牙耳机,体验都不尽人意。

之前也有使用过杰里(一个蓝牙方案商)的AirPods,但是无论是音效还是稳定性,都真的很差了(市面上80%都是这种)因为成本低,利润高,所以被广泛推广,这也是为何大家会对华强北的“AirPods”有不好的印象!因为你们买的都是最差的那种,所以今天我科普一款“加强版”TWS耳机。

购买理由

前几天跟朋友谈工作,聊到了蓝牙耳机,据说市面上最新款,华强北地表最强TWS“AirPods”方案出来了洛达1536U(划重点,你们懂的),这个方案其实非常成熟,在飞利浦、京东、漫步者、惠威等知名品牌均采用了络达方案,其它第三方品牌商其实早就用了。


洛达AB1536

上面的资料,来源于官网的参数图,看完这个配置,果断决定入手一个,毕竟这个山寨很高级的呀!

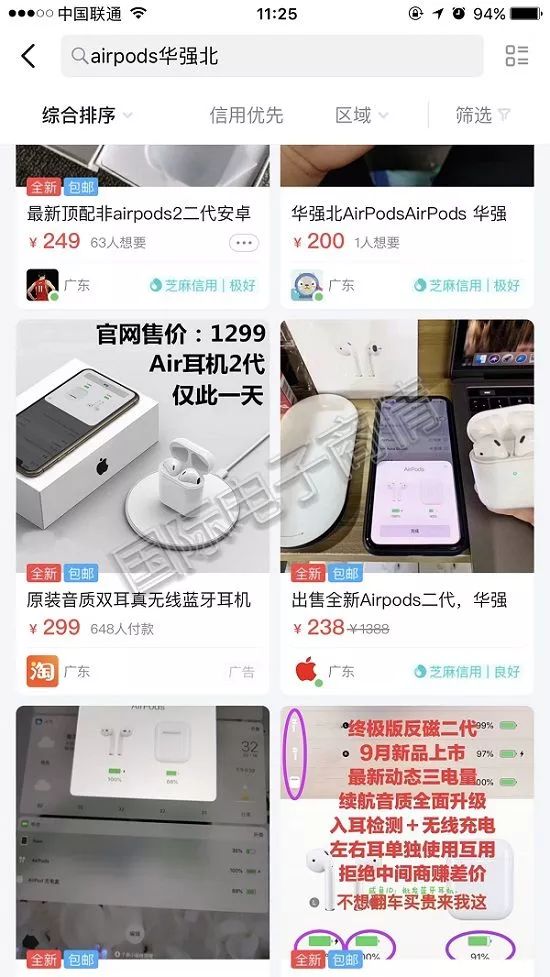

我去了一趟X鱼,看看报价,结果被吓到了!

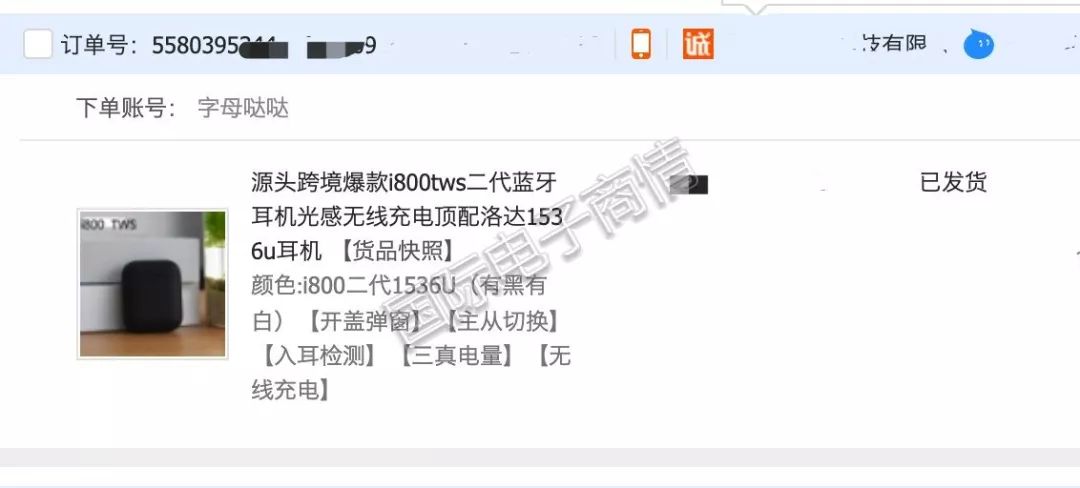

好吧,为嘛感觉X鱼的性价比也不高了呢,然而这难不倒“垃圾佬”,于是乎我去阿里旗下的线上批发店(1688.com),搜索了一下我刚刚划重点的词,嘿嘿嘿,经过和老板的一顿厮杀(讨价还价),老板决定顺丰包邮给我。




外观展示

为了防止“侵权”,我让店主发给我一个中性打标的耳机(老板居然多收了我5块钱),毕竟高X也不是正品嘛。

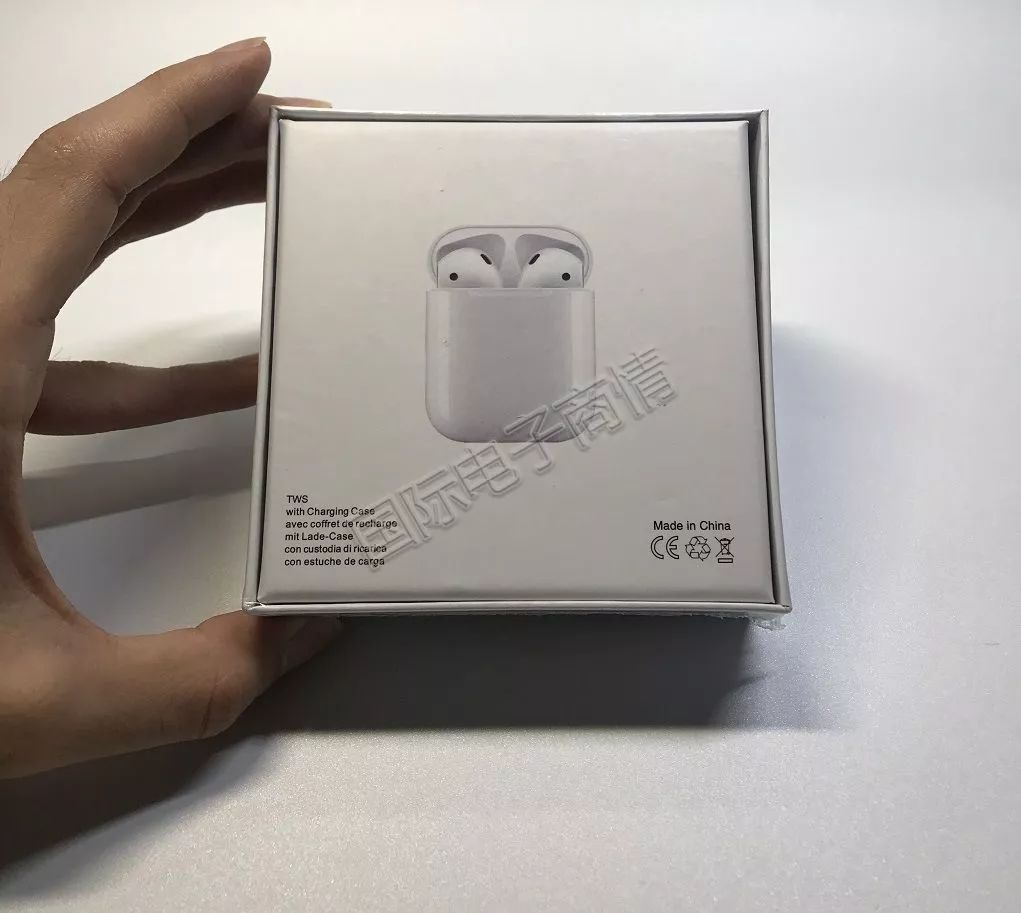

包装盒背面

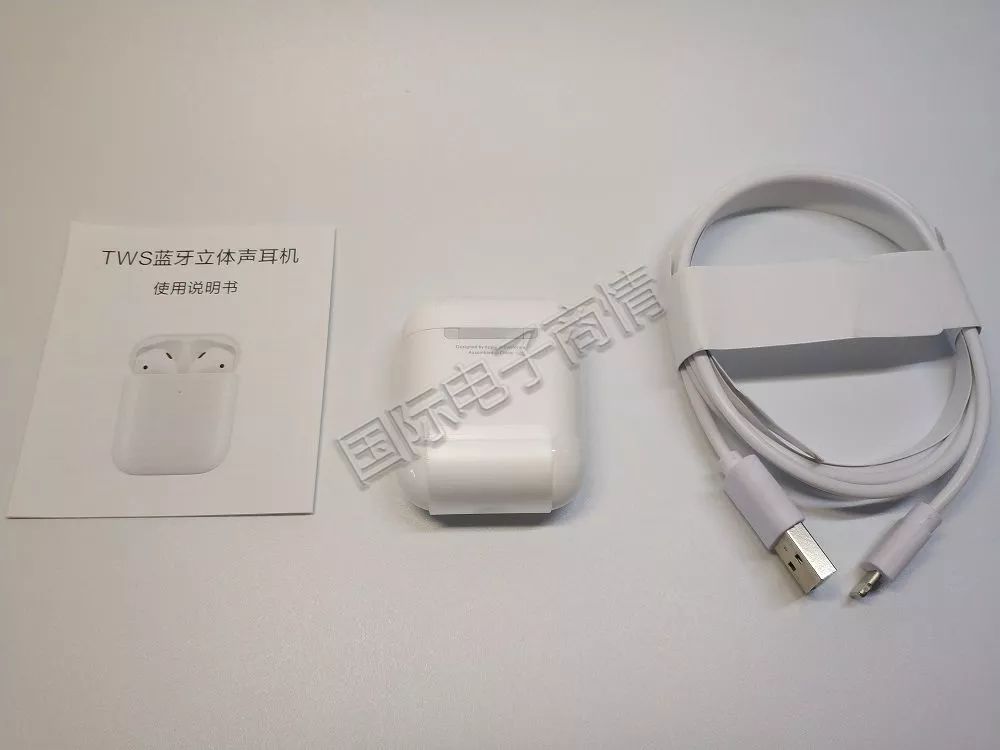

打开包装盒配件

这个充电线,聊胜于无吧。一个说明书,一个主机,然后其它的包装,我就不拍了,毕竟我要的是耳机,盒子什么的随意就好(反正都是要扔的)。


主机塑封套

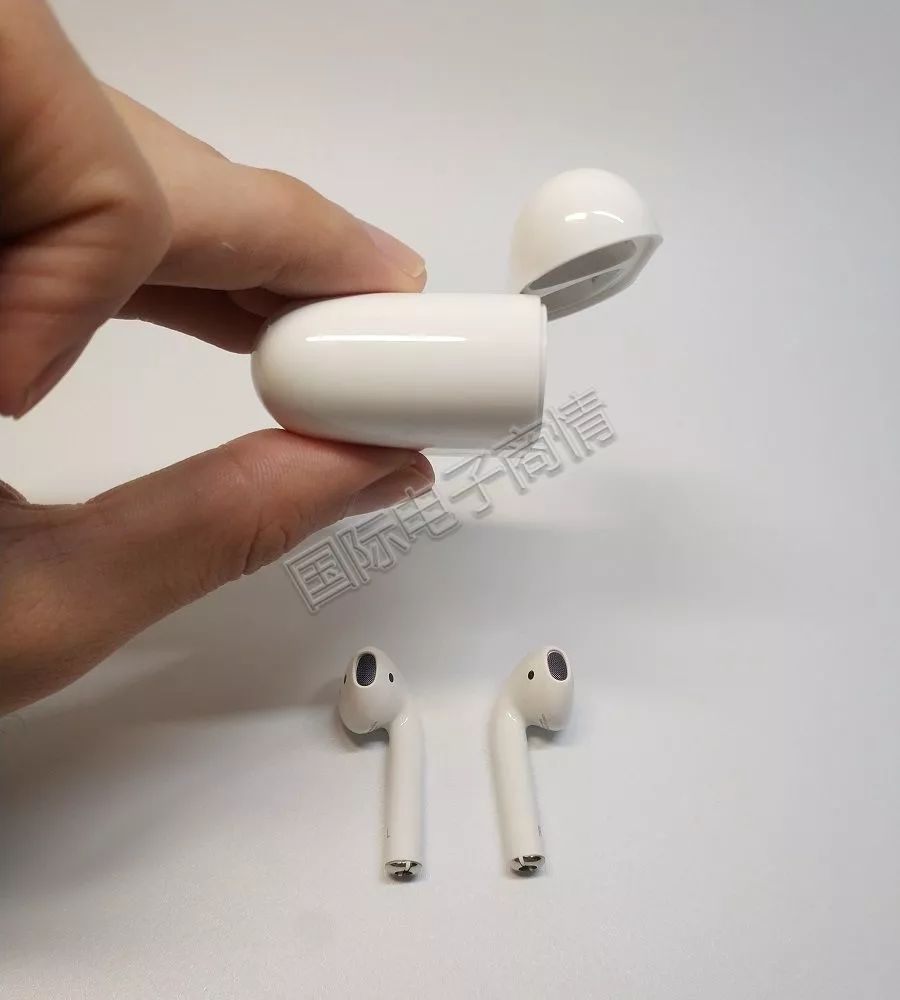

耳机和壳子

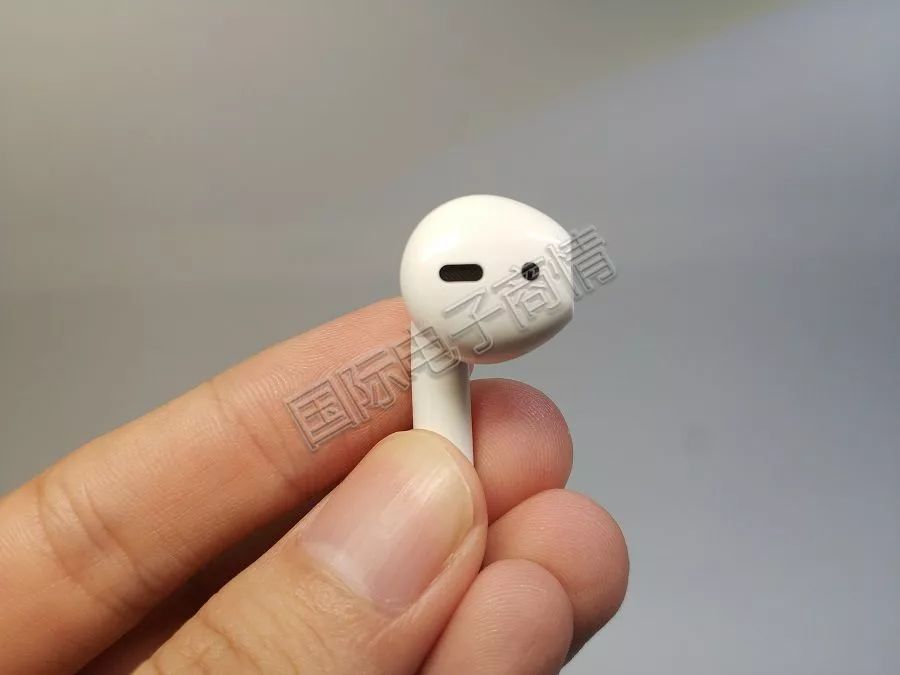

听筒

听筒的毛刺还行,基本看不到什么,不过有和老板咨询,这个是一般的模具,所以手感一般般。


背后的大调音孔,也有滤网

这个地方细节处理的真的不错了,工艺点赞一个,就是滤网材质有点儿渣,不过这都不是问题。

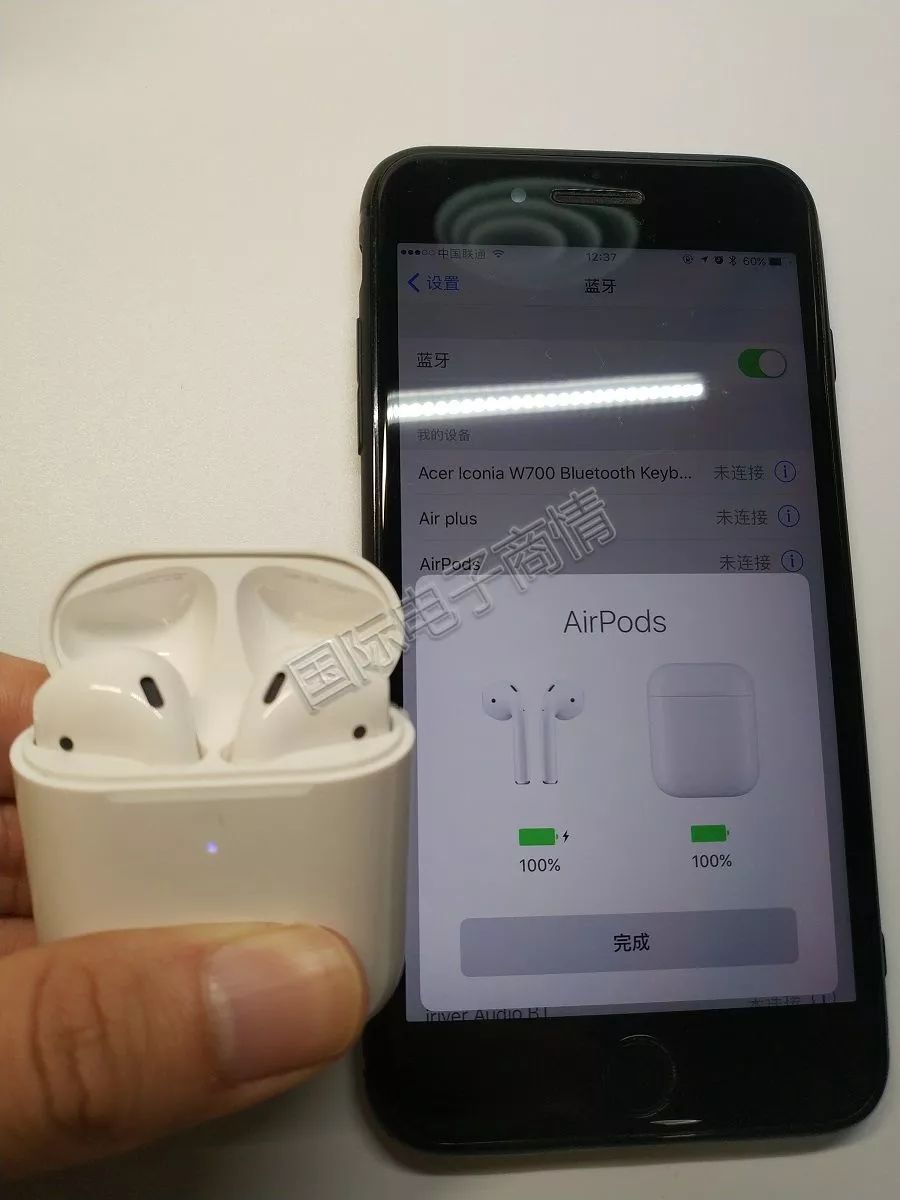

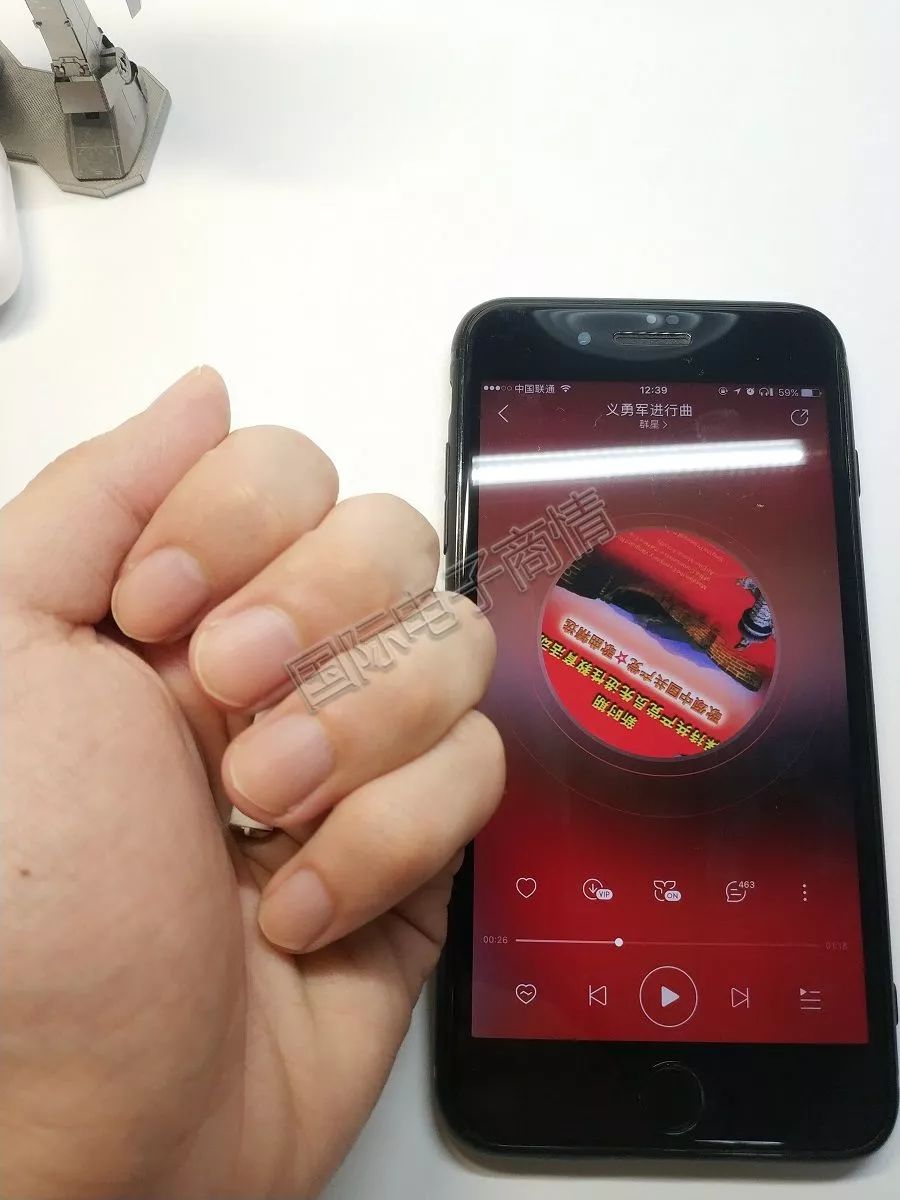

绑定识别 IOS10.3.3 7plus

这里要说一下,不能自定义耳机名称,但是翻盖弹窗识别,需打开蓝牙哈!

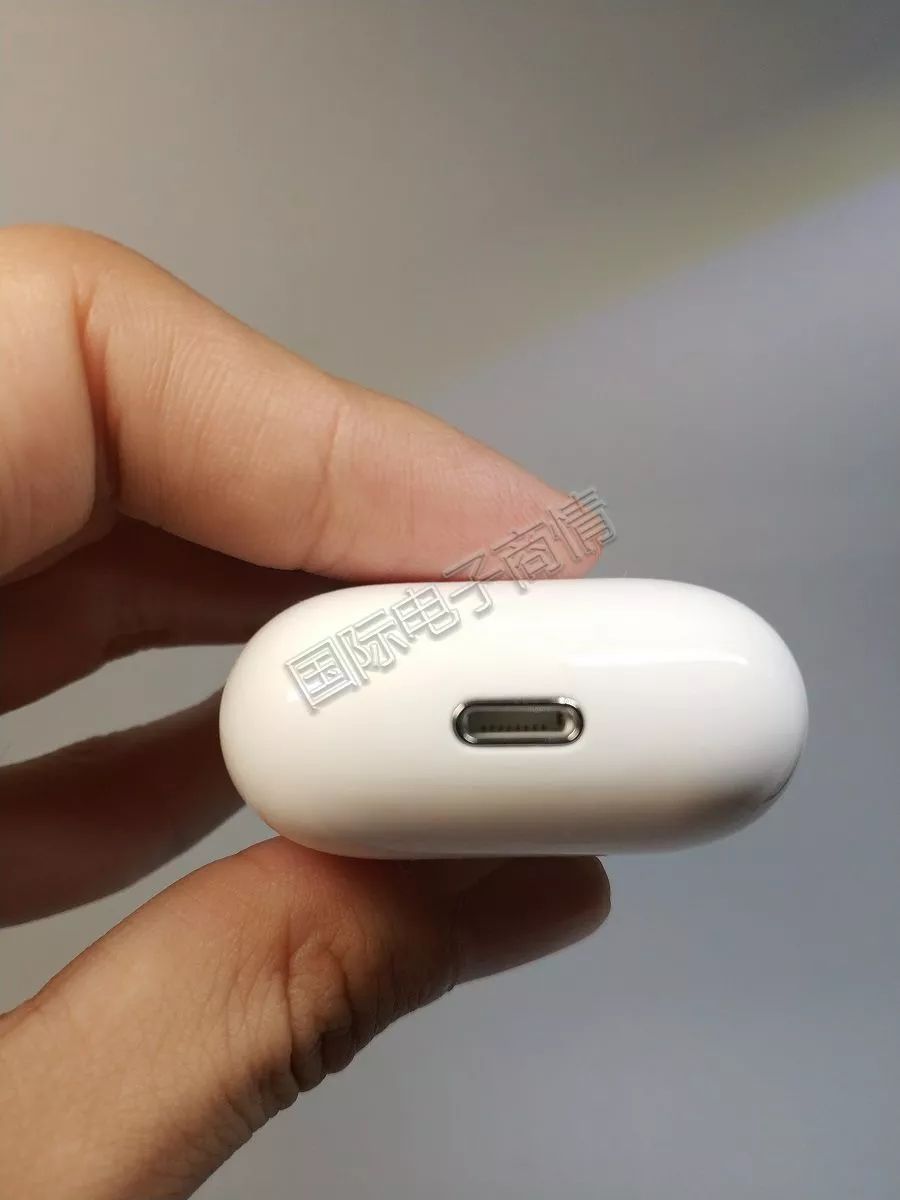

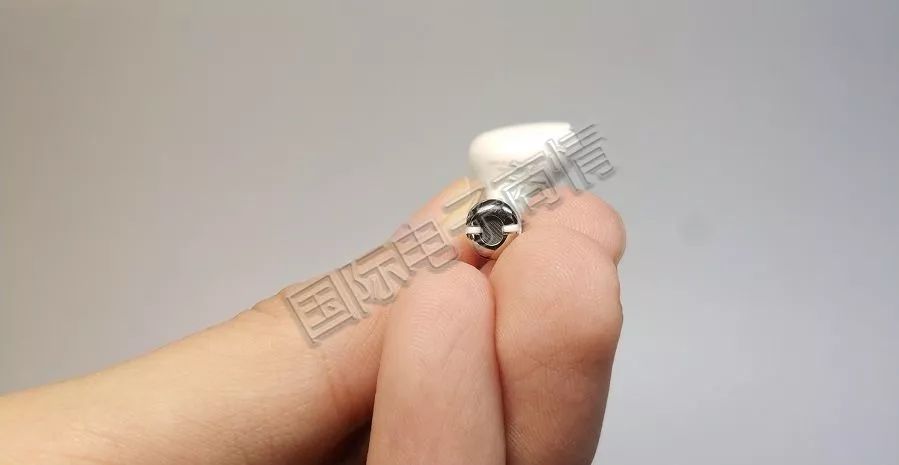

耳机底部细节

底部充电触片,做工还是ok的

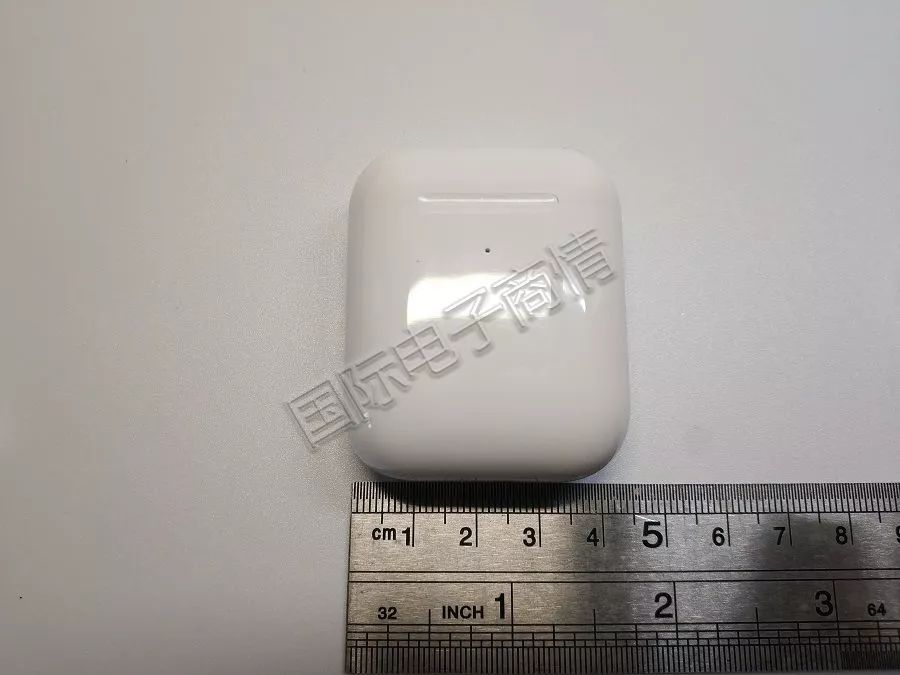

充电仓三围图

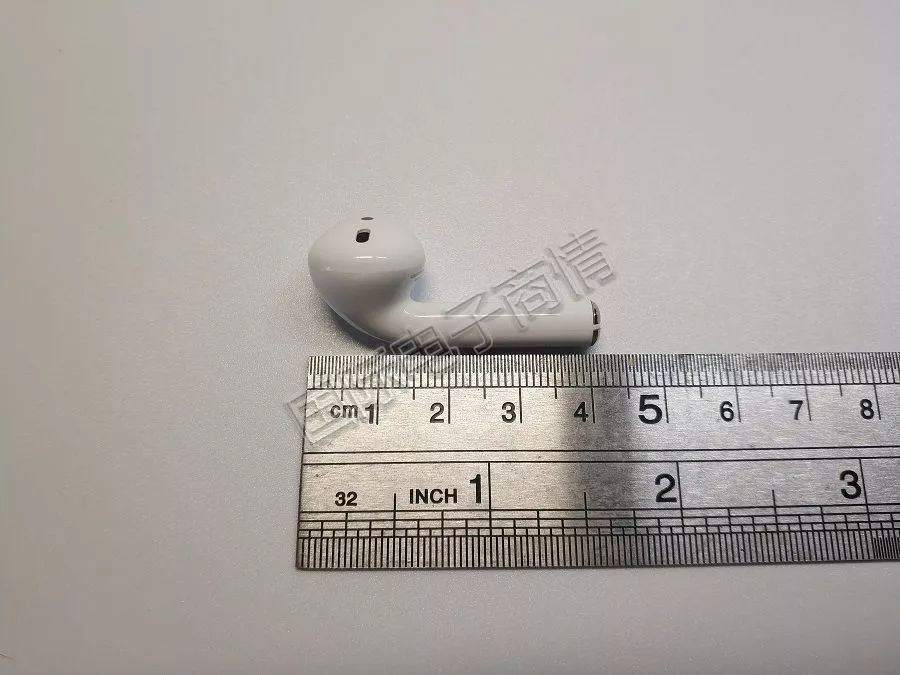

耳机三围图

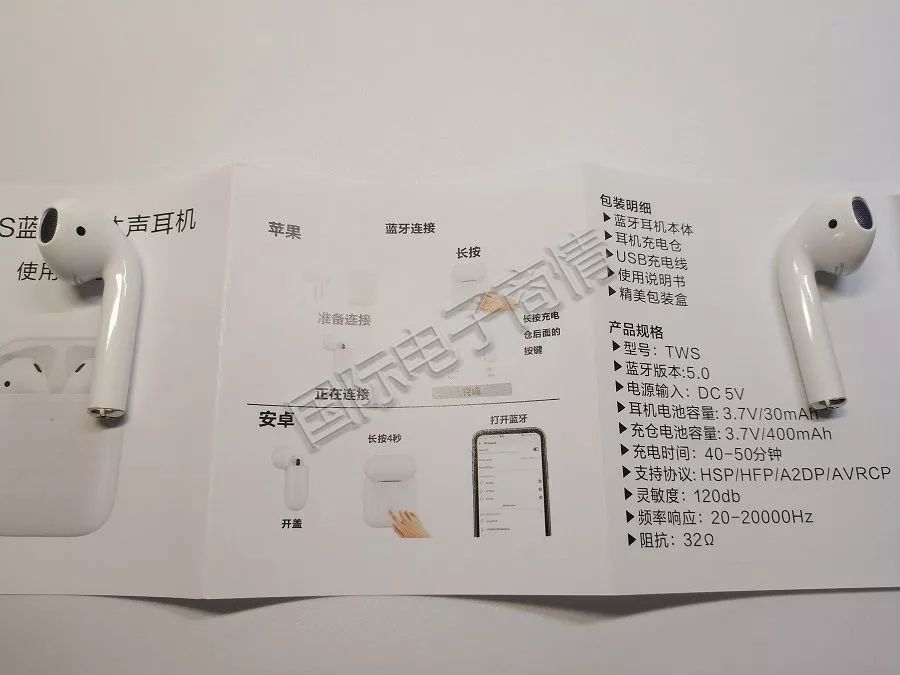

附带的说明书

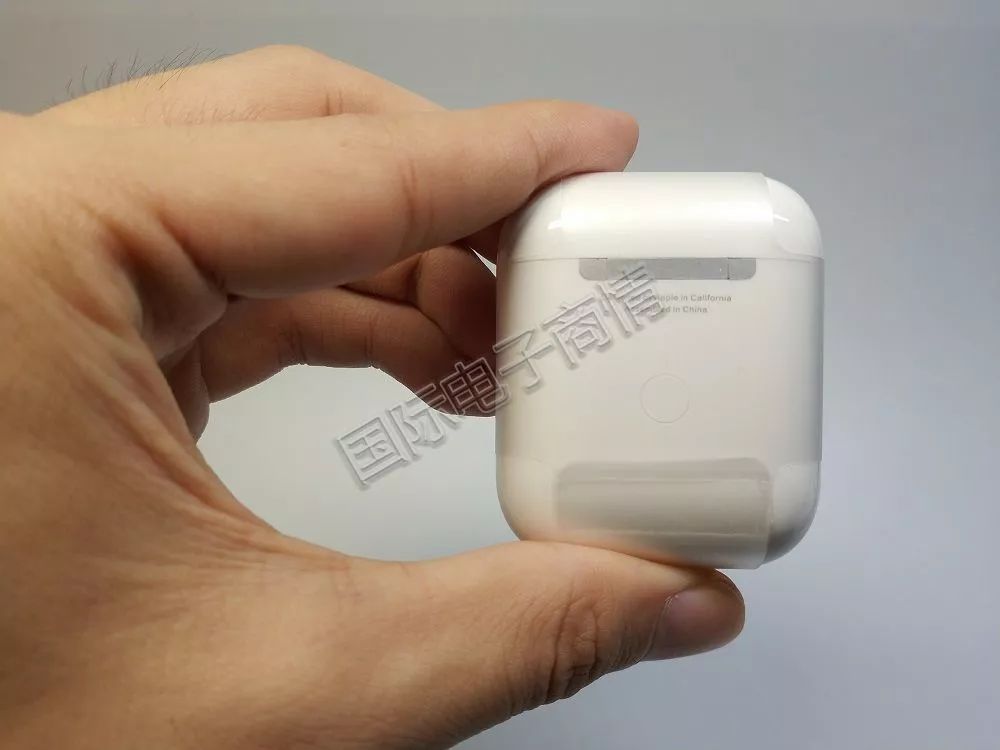

充电仓


入耳检测

外观基本看的差不多了,总的来说,这些和大家之前用的“山寨”正版都是差不多的。

  • 弹窗速度大概在2-3s左右,比以前的要好很多了;

  • 电池的续航能力,我从70%,听了3个小时(音量正常)还有电,续航有所提升;

  • 盖子是反磁的!别问了,后面有拆解(其实就是吸铁石);

  • 外观的有打条形码(中性),五处刻码,这个就是看看而已,我就没发(假的就是假的!);

  • 入耳检测没问题,灵敏度也不错;

  • 左右耳可以单独使用,这个功能测试过了,ok的;

  • 连接的稳定性还不错,我隔着两个实木门还有信号;

  • 抗干扰能力也不错,家里很多蓝牙设备,没有发生冲突或者突然断线情况;

  • 这货支持无线充电!哈哈哈,划重点!

  • 安卓系统可用,测试机器小米mix2;音质












说实话,我用过的耳机也是挺多的,diy的耳机也不少,例如ie800这种,蓝牙耳机听个响,这个也是实话实说,同等价位,有线耳机吊打蓝牙耳机(毕竟稳定)。

我也有试用过库克版本的AirPods,其实音质也就如此,和小白兔的差别不算大。但是这款基本能做到和库克版本的耳机七八开,低音都是那样子,但是解析力还是值得肯定的,如果非要和索尼大发比,那还是算了吧。

正式拆解

你们以为到这儿就完了吗?这种只是说使用感受的文案,大家已经看得厌烦了吧,来看看新鲜的东西,毕竟外观看起来都差不多,好不好要看内在(好邪恶)下面开始进行最暴力的拆解说明。


屹立于大地的Gundam(乱入)

一开始,我以为,这华强北的耳机,能有多难拆啊?一个锥子不就搞定了吗?事实打脸!


工具升级!

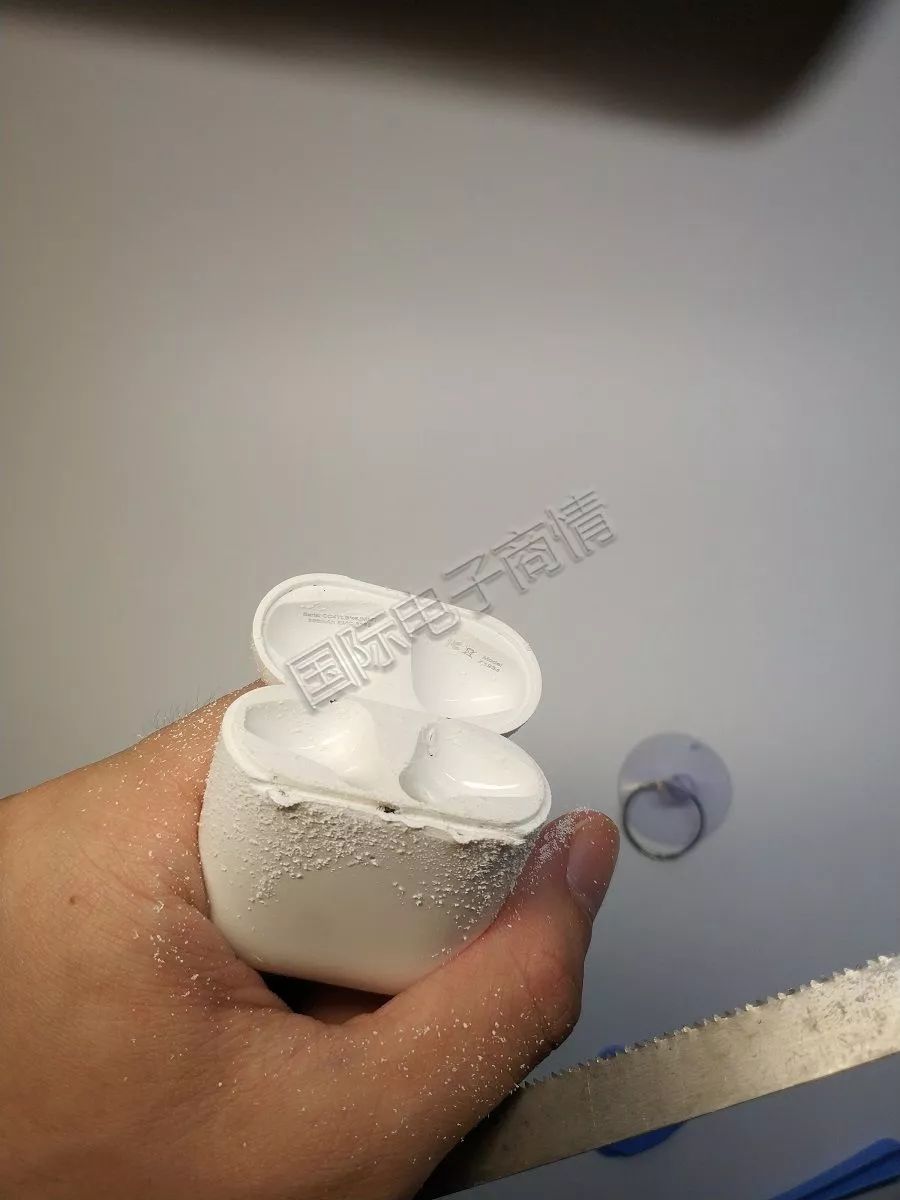

锯子强行打开无果

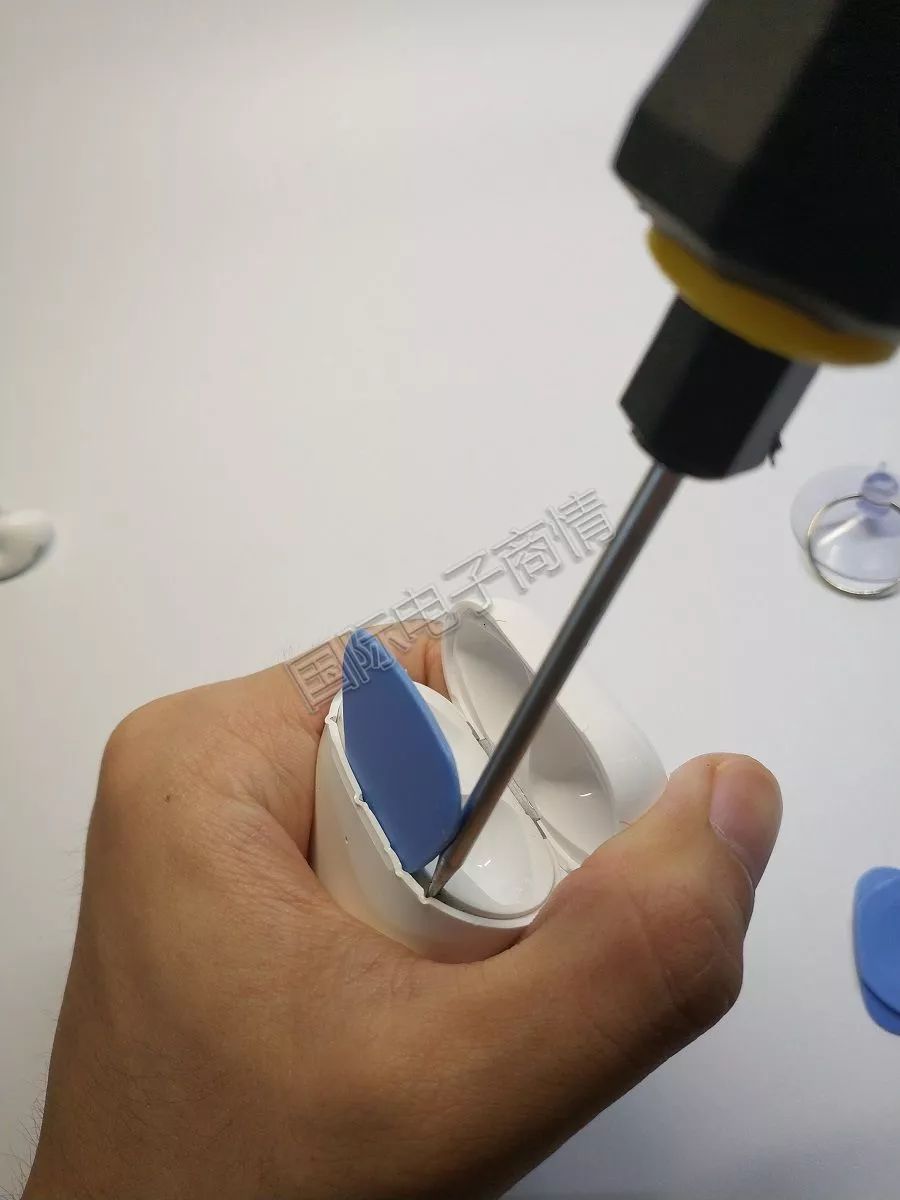

锥子翘片都没办法

谁说“山寨”的做工不行的,下次来拆这个耳机,保证难拆到怀疑人生啊!




看到磁铁了吗?

X鱼、某宝还有拼夕夕上面说的高大上的“反磁”其实就是吸铁石。

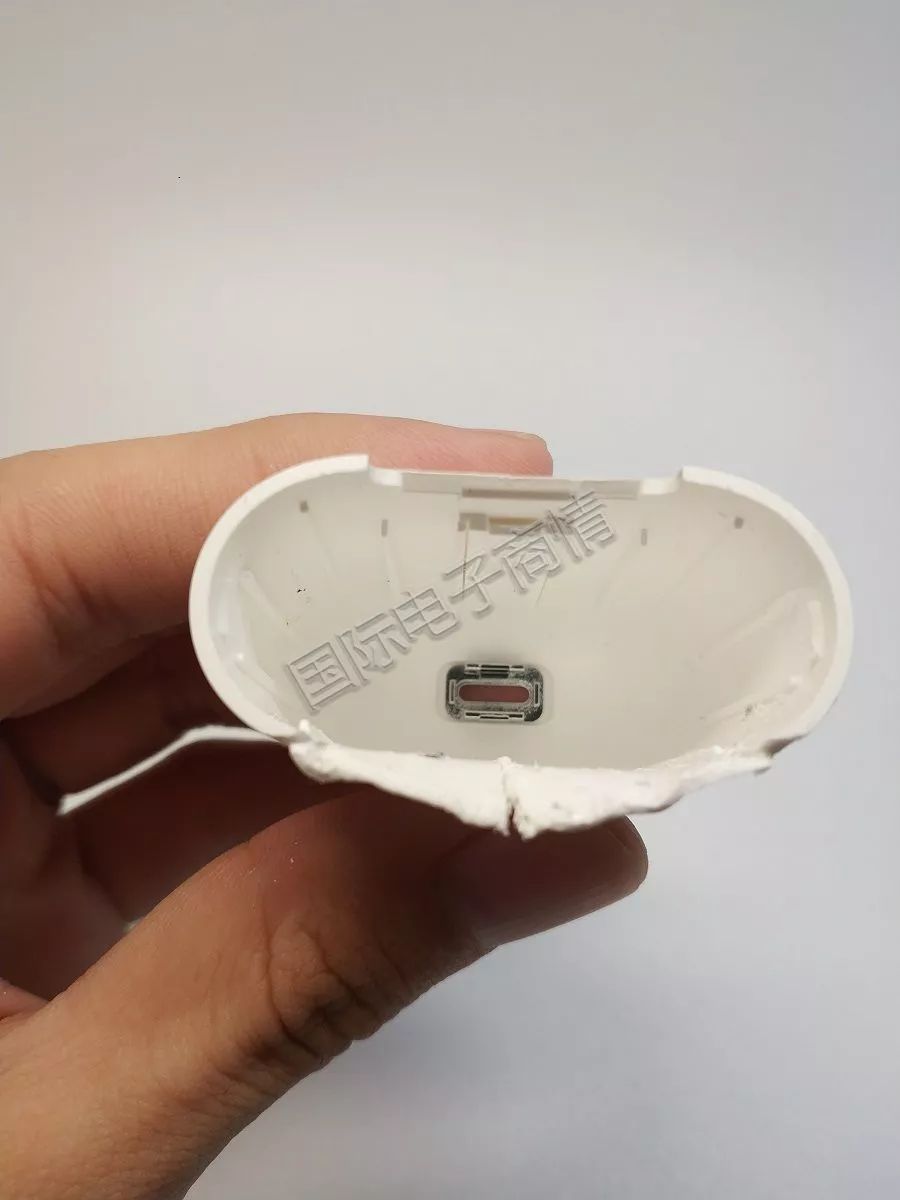

电池外壳

这个厚度,不是那种薄如纸的塑料片,注塑工艺好评。

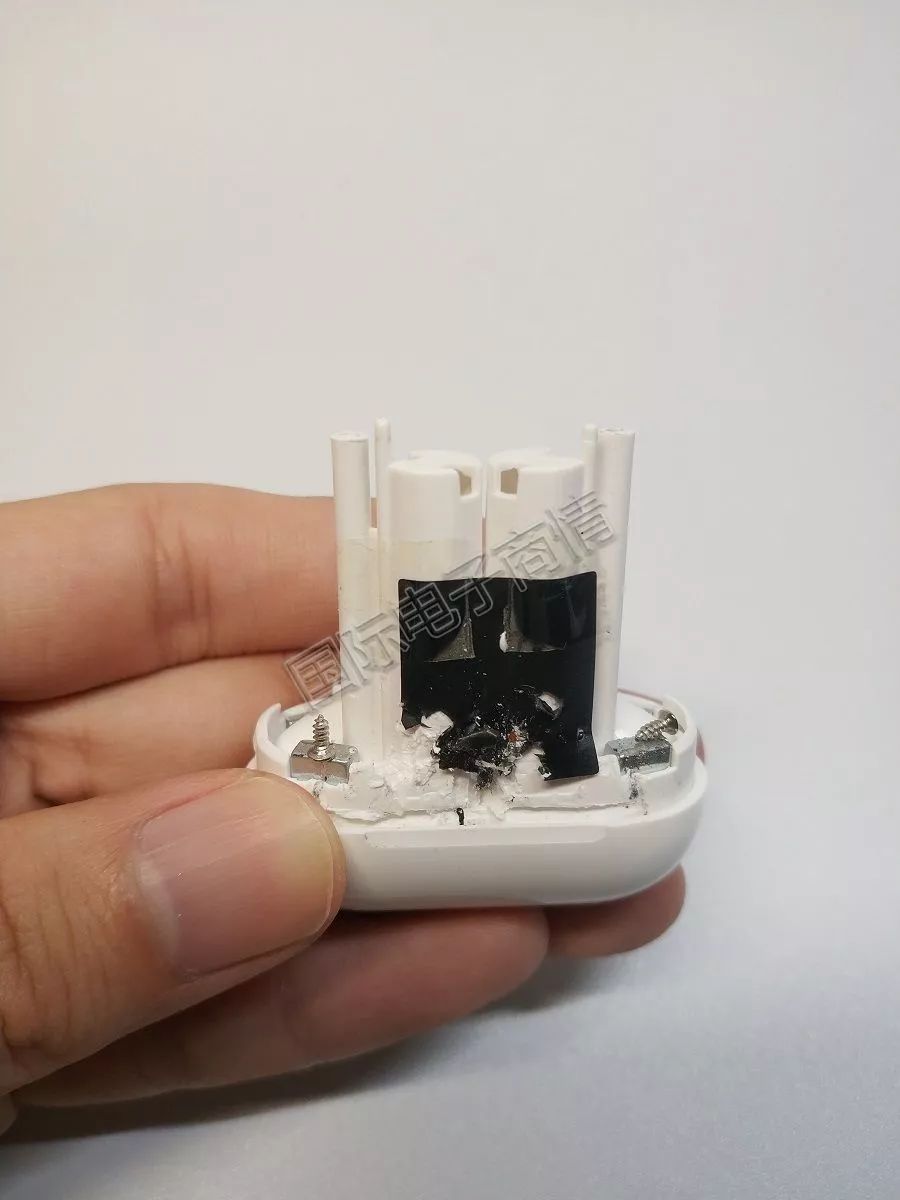

充电仓主机

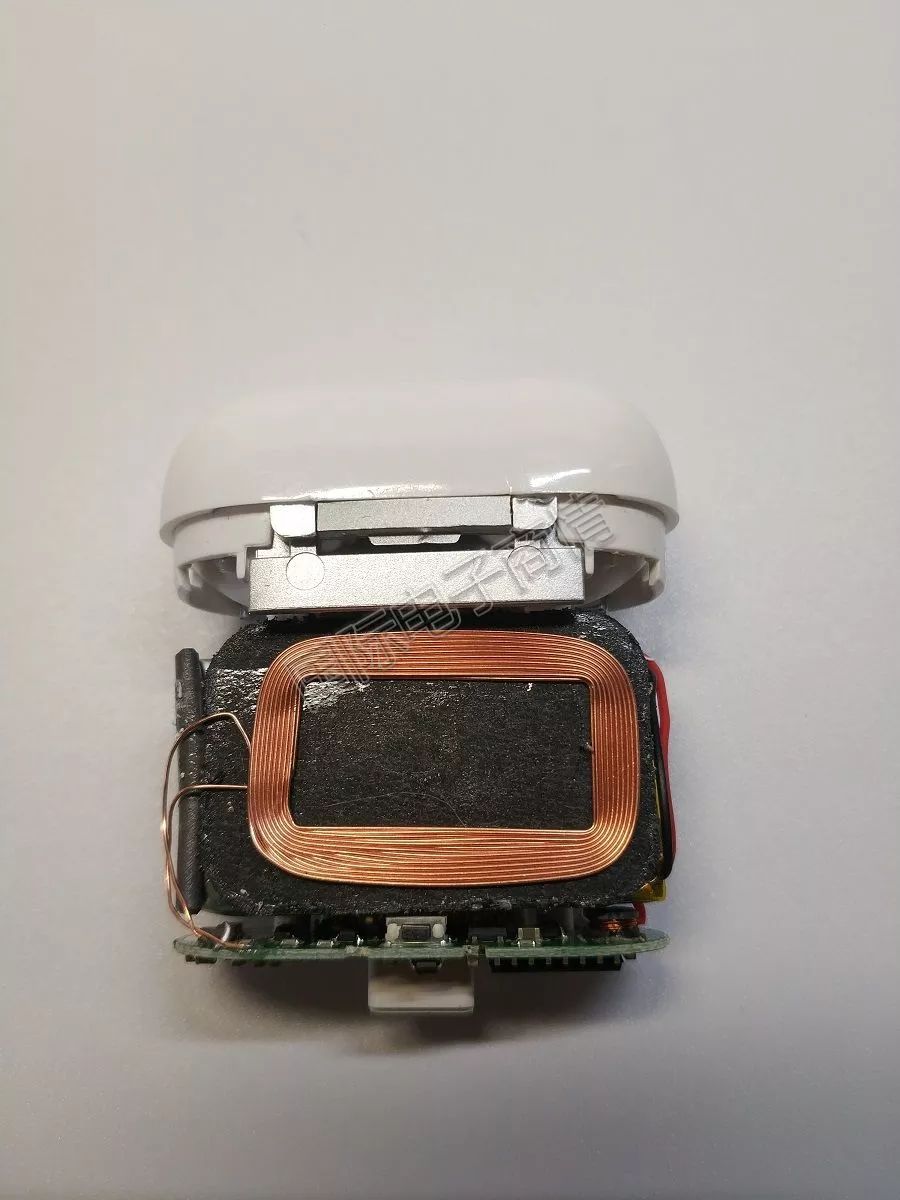

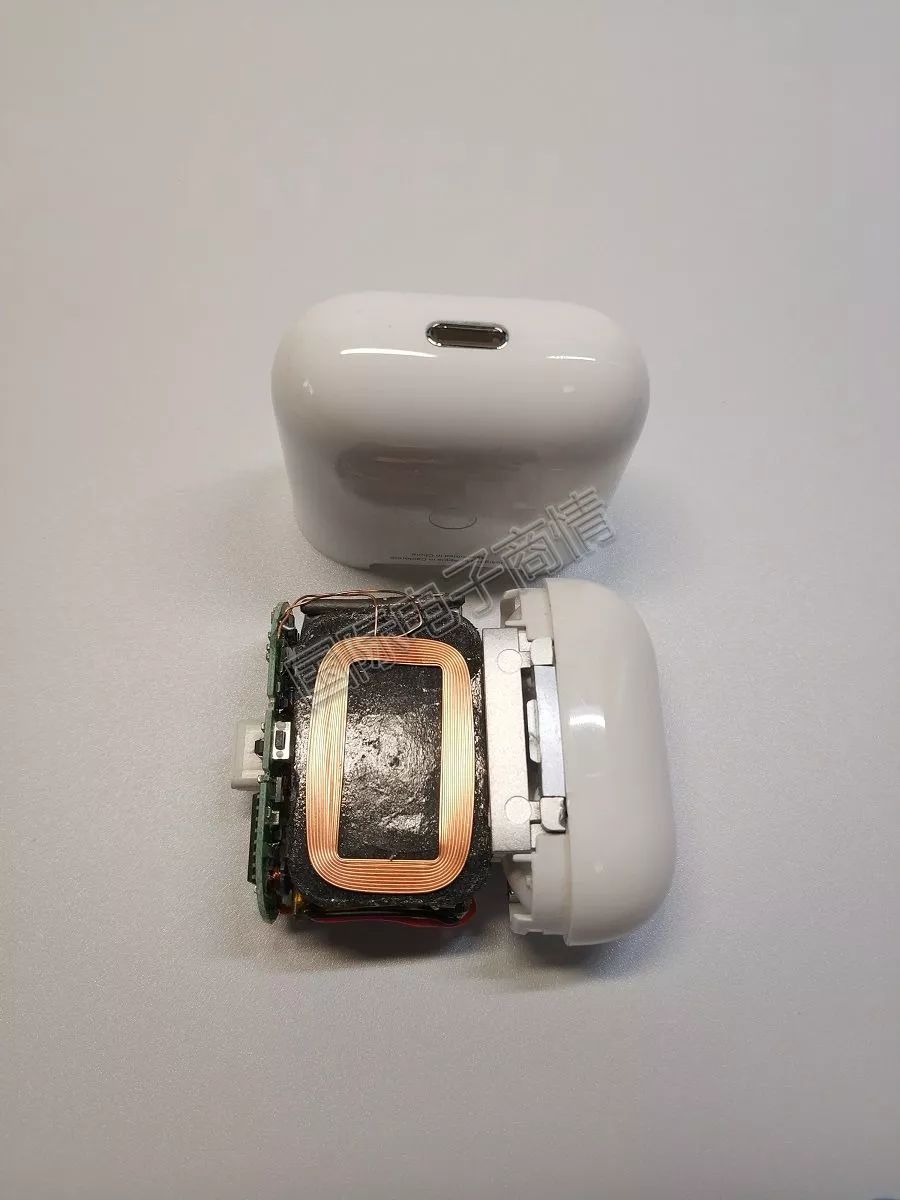

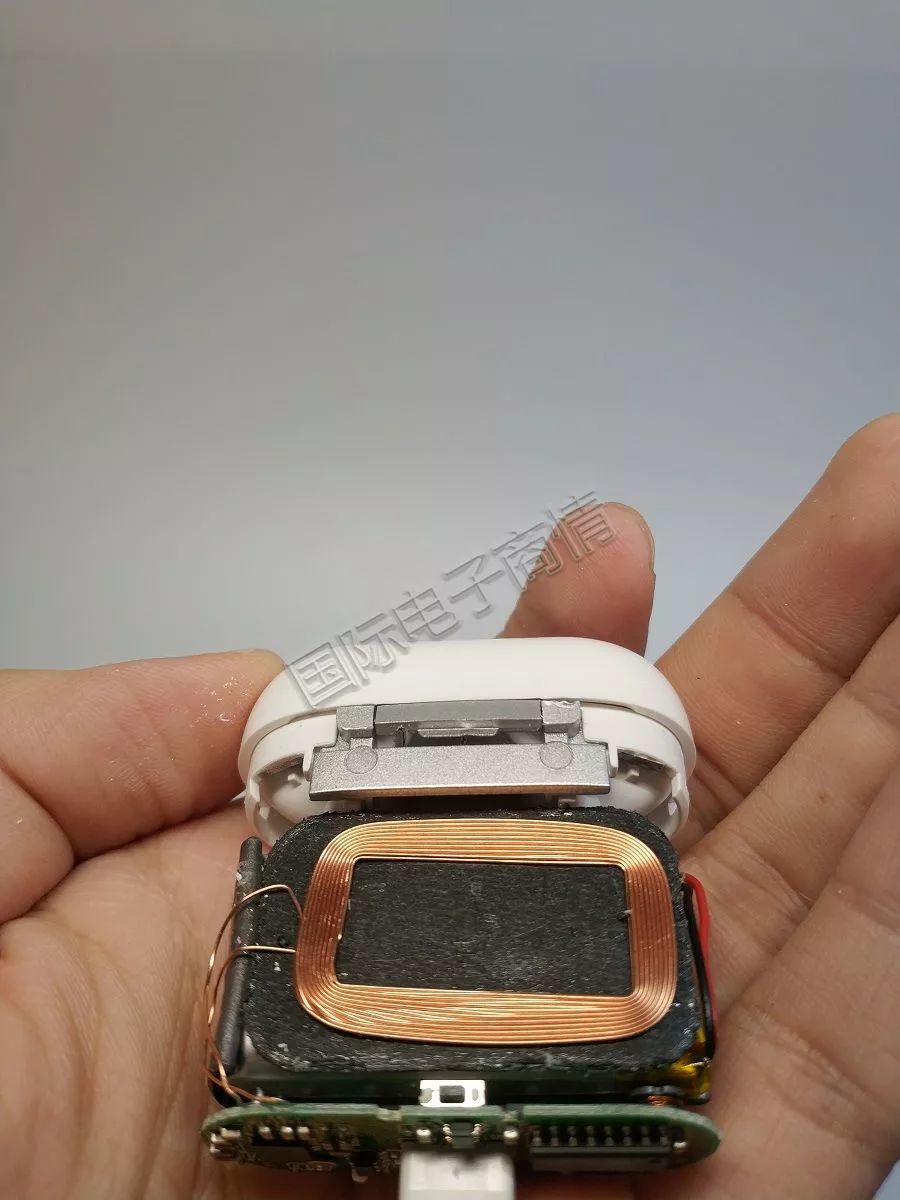

充电仓主机侧视图

上面是无线充的线圈,底下是匹配按钮的微动开关。我刚拆完以后,掂量了一下,好有重量呀,觉得这个电池应该很大。但是后面,现实拆解的打破了我的幻想。

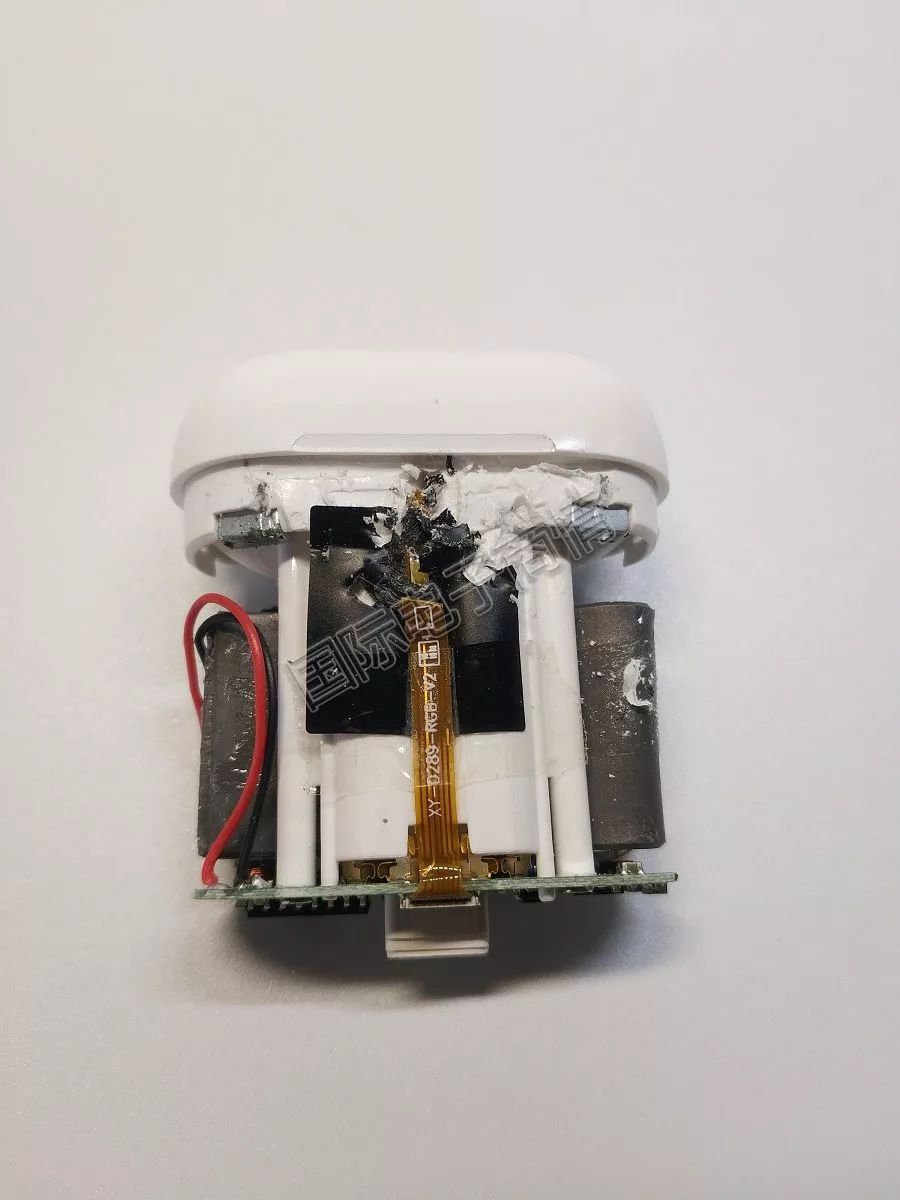

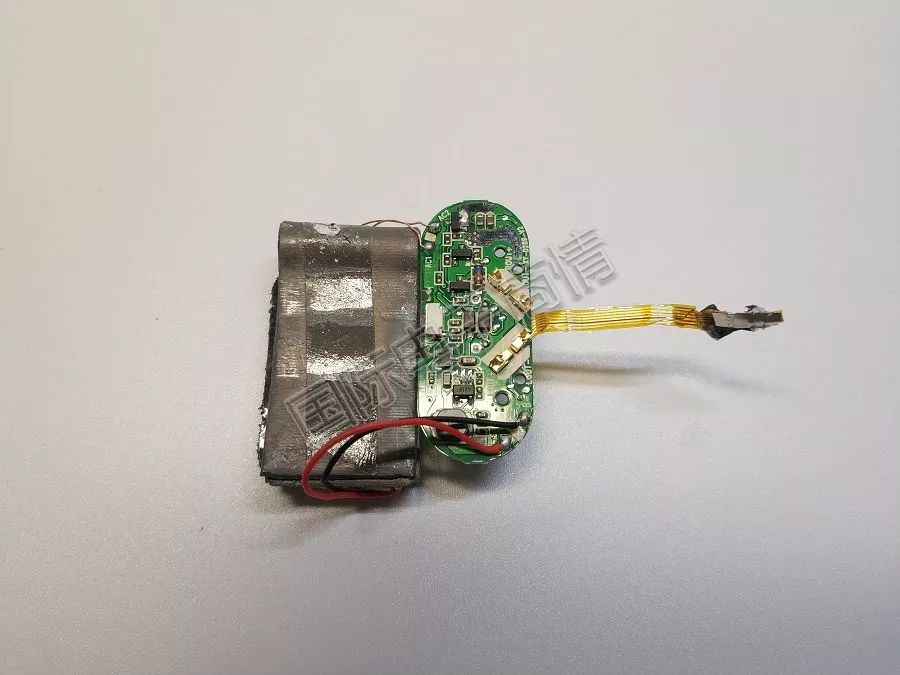

主机正面

排线上面有个LED灯,排线被我拆的时候弄坏了昂,左右两侧黑黑的是什么(看库克版本没这个东西)?


居然是铁片!

好吧,黑黑的东西,居然是铁片,用来压秤的吗老板?还是说用来保护电池的?目前无法给出结论。

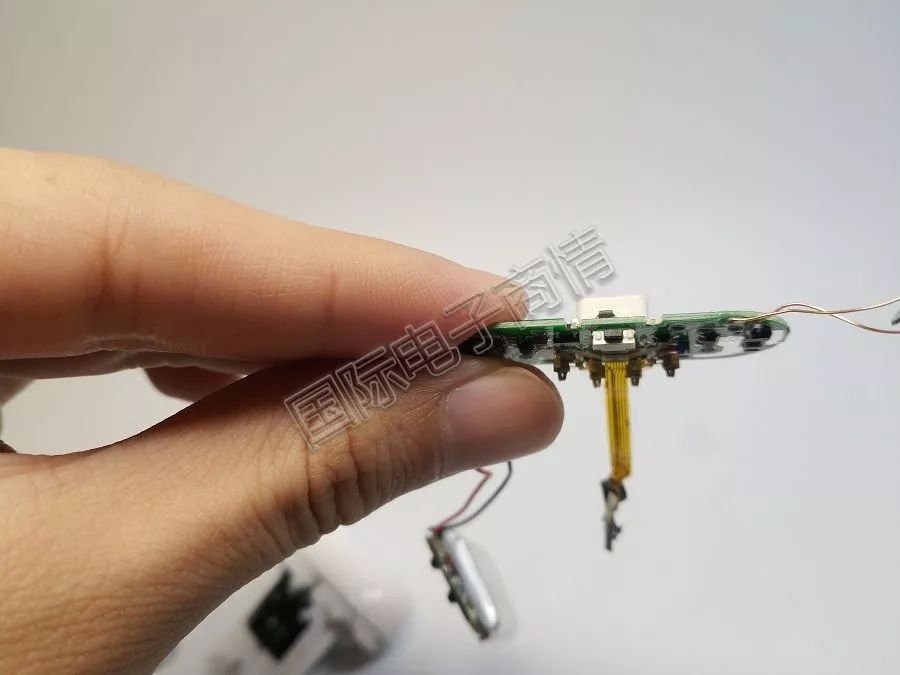

侧面微动

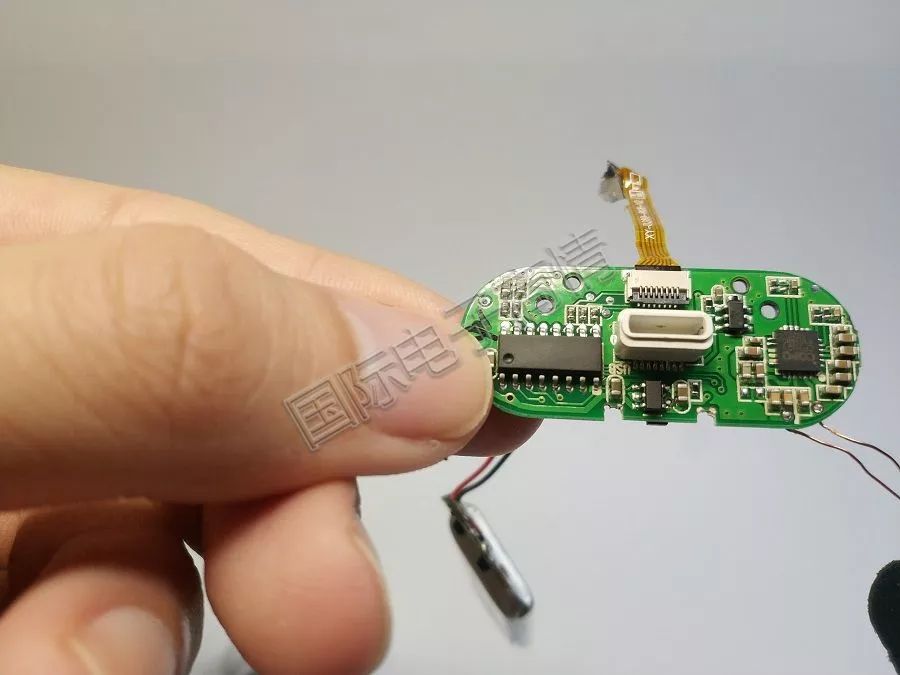

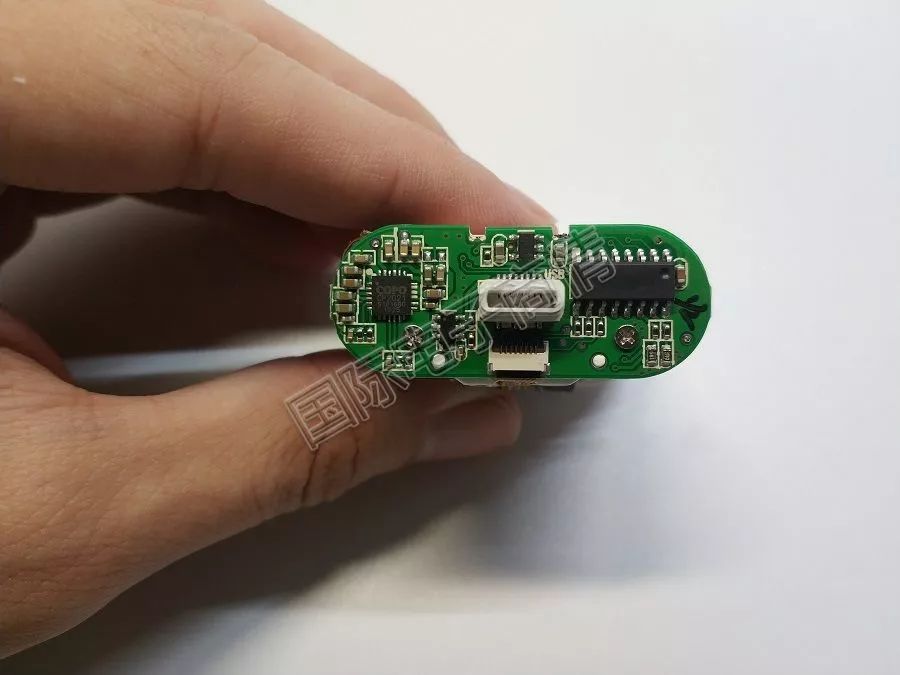

主板,划重点

右侧侧是一个没有打字丝印的IC,具体是啥我也不知道,我猜测可能是个小的单片机

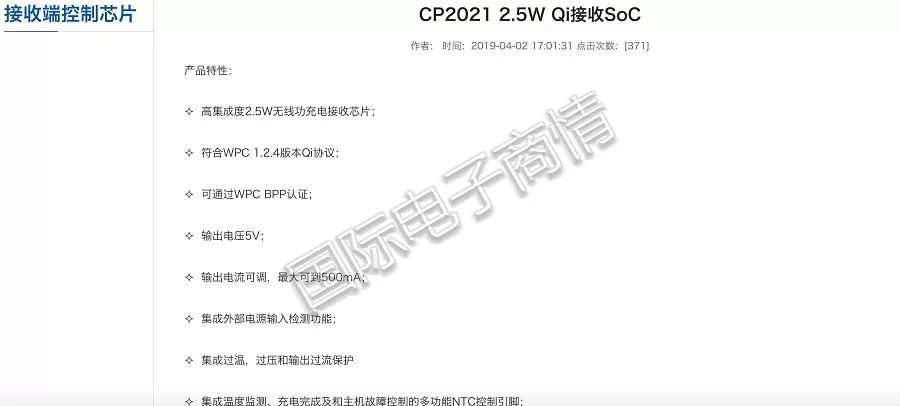

左侧的芯片型号是:CP2021 2.5W Qi接收SoC




中间是lighting


左边连接的是无线线圈,右边连接的是锂电池

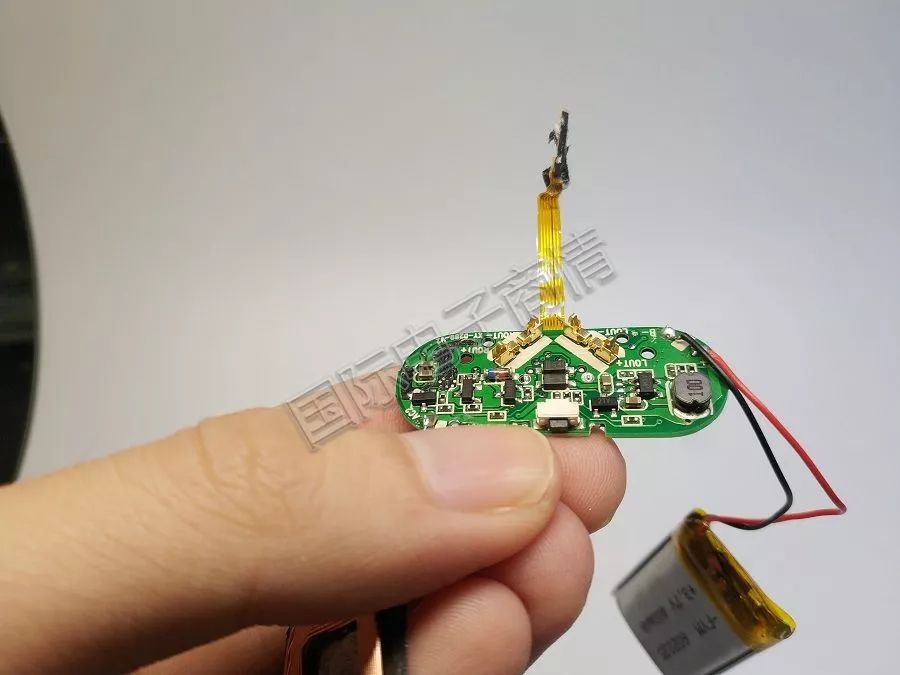

背面

这个就是朝着充电仓的那部分了,主板正面,有升降压电路、充电触点和LED灯。这个地方充电的金属触点好评,貌似是铜锌合金(不确定,万一是金子呢!),做工是比较精细的。




板子的做工情况还是不错的,PCB也不是那种特别垃圾的,走线也是考虑了防干扰的设计(我以前是硬件电路工程师)。

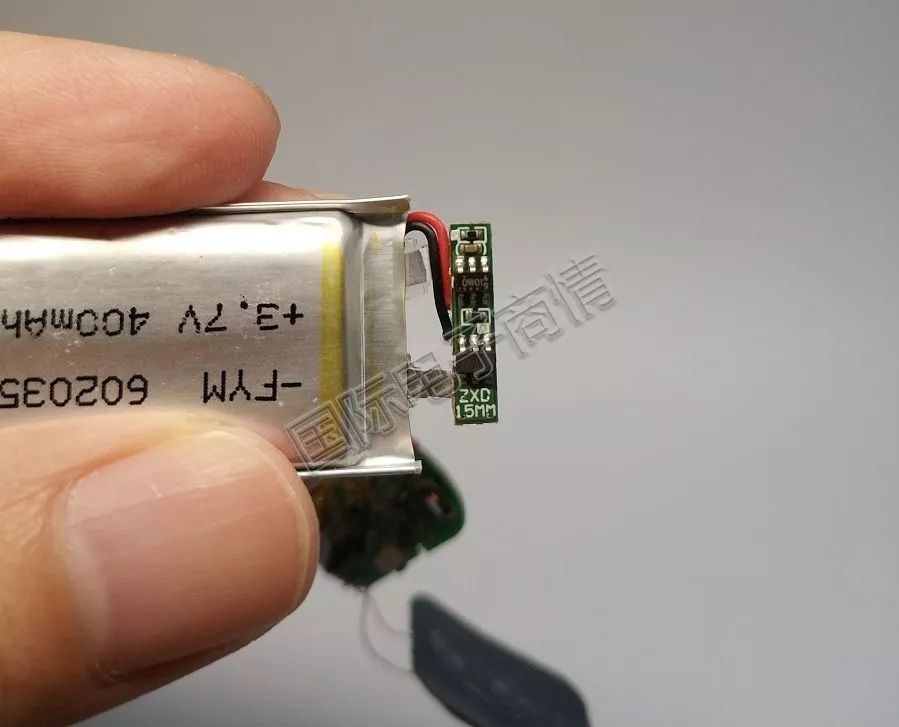

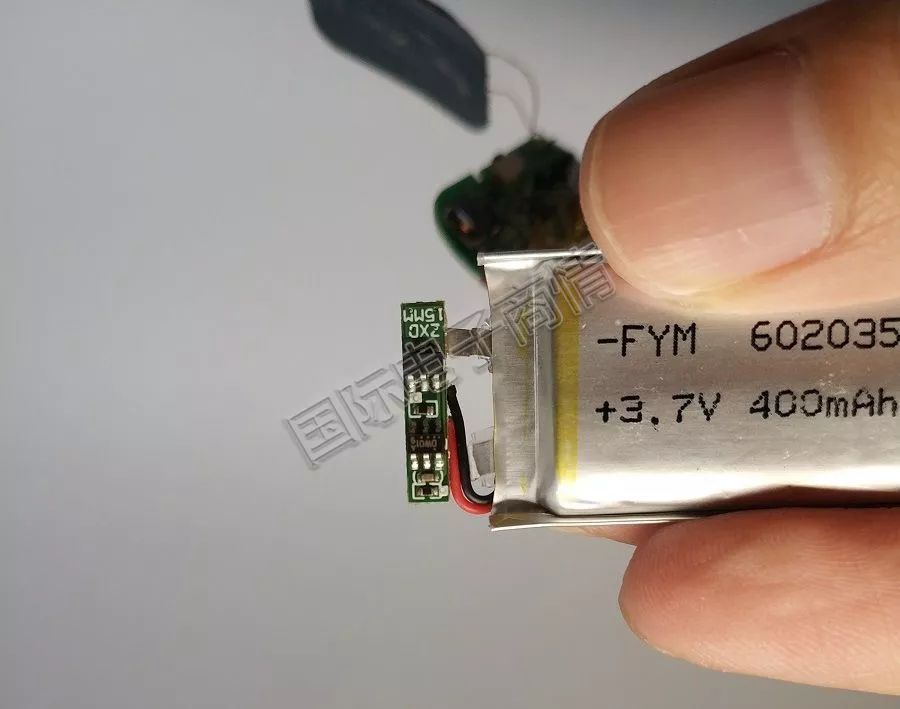

电池保护电路

电池是采用DW01B和丝印8205两颗芯片。

电池参数:400mah 3.7v 还有看不懂的型号,不过对比无标锂电池来说,这个电池很“正规”了。

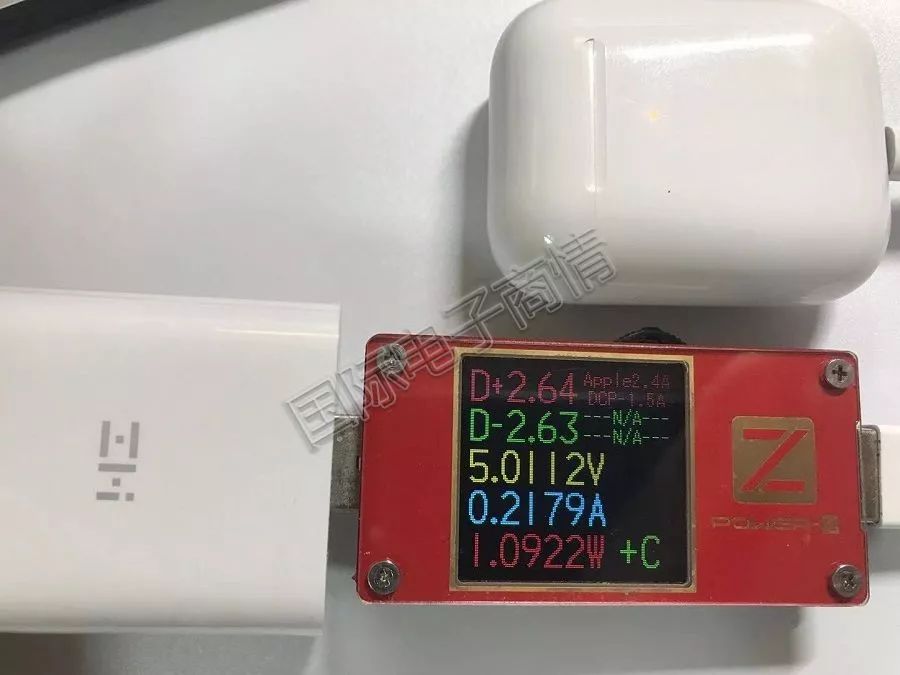

电池仓的充电情况

充电器:紫米18W qc3.0 充电器这个输入值在我的意料之中。

感觉这个铁片的作用,就是“压秤”的昂,其它的,我真的不知道它到底是干嘛用的呢?有知道的大神解释下?

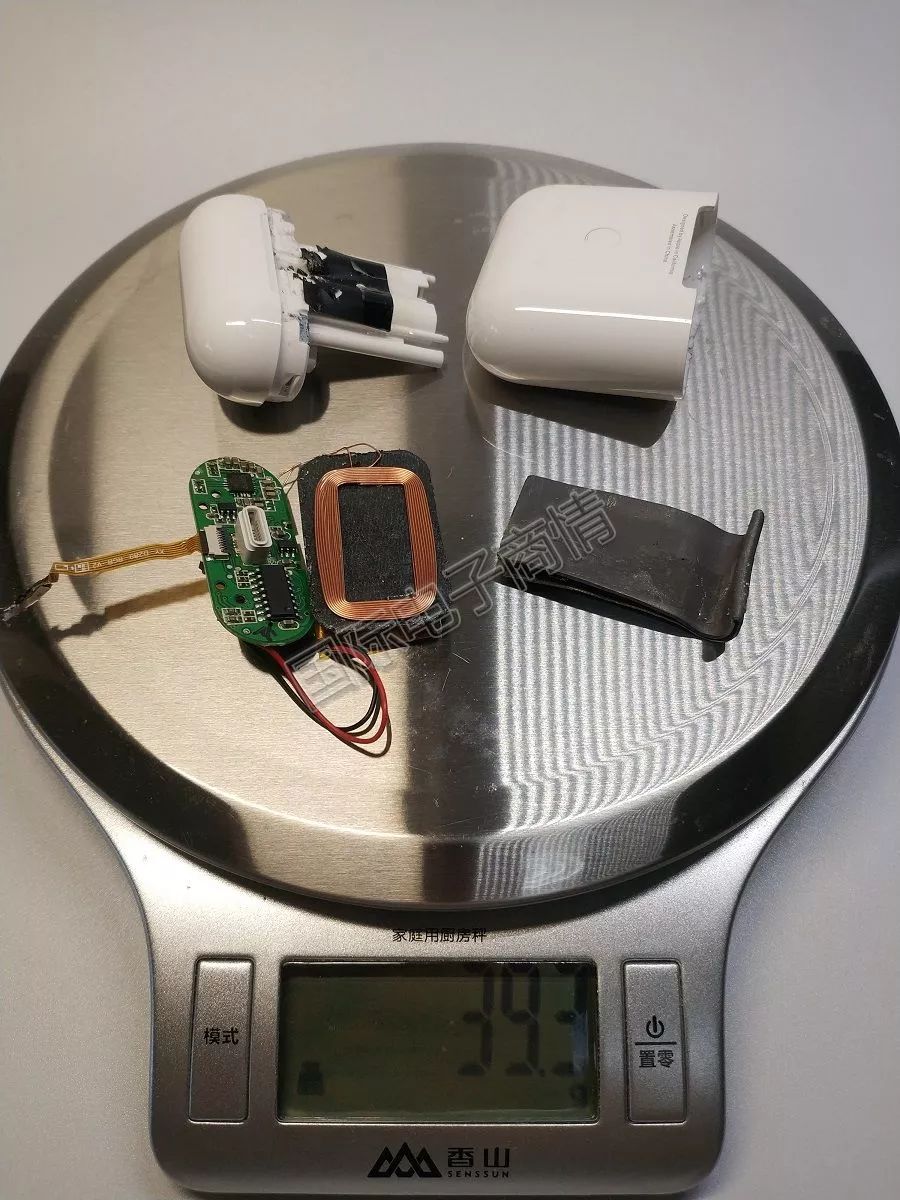

充电仓总重量

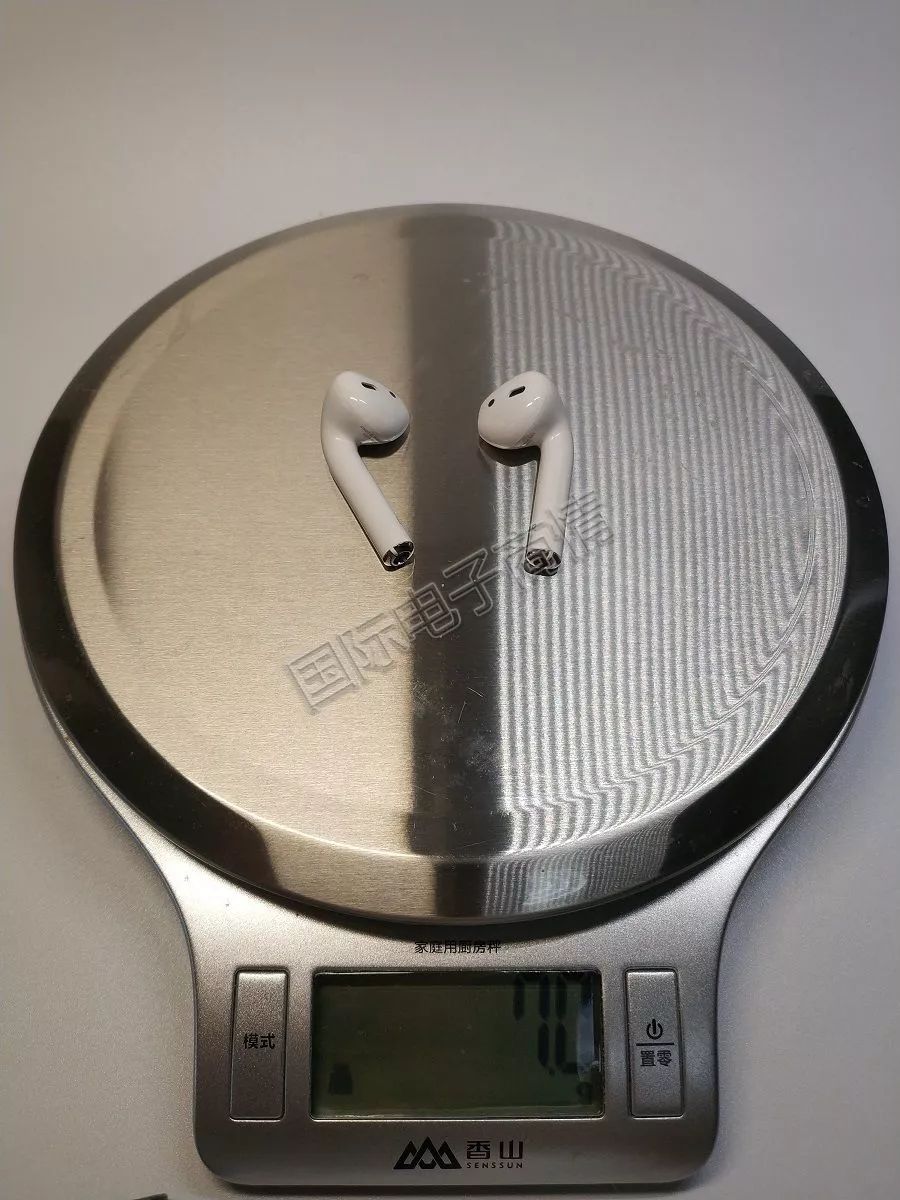

耳机重量

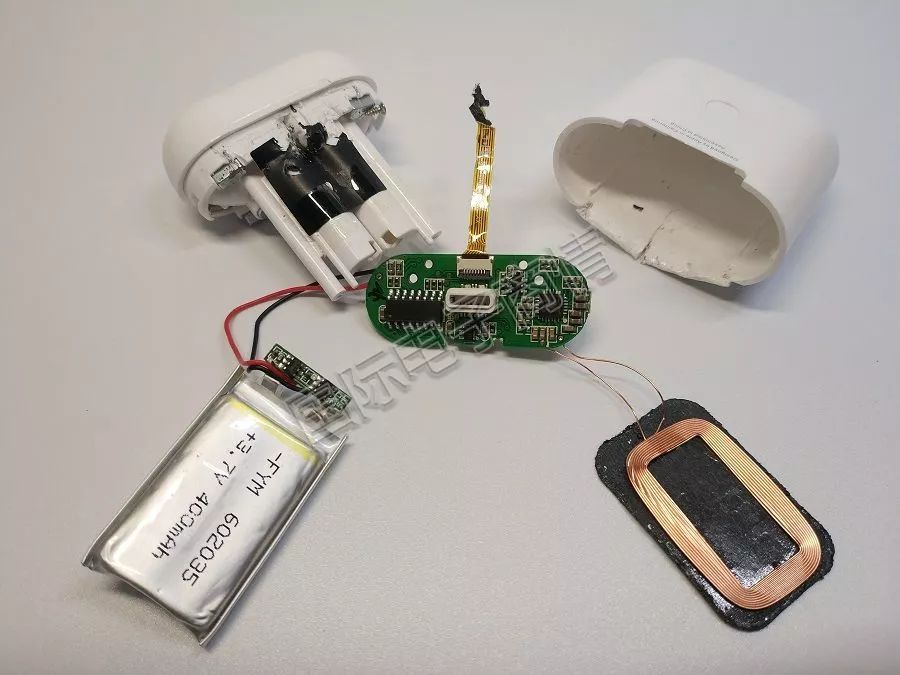

充电仓全家福

拆解完主机的我,其实已经快不行了,想到还要拆两个耳机,我真的是心力憔悴。恨不得拿个锤子直接毁灭,想想还是忍住了!还是慢慢锯吧!

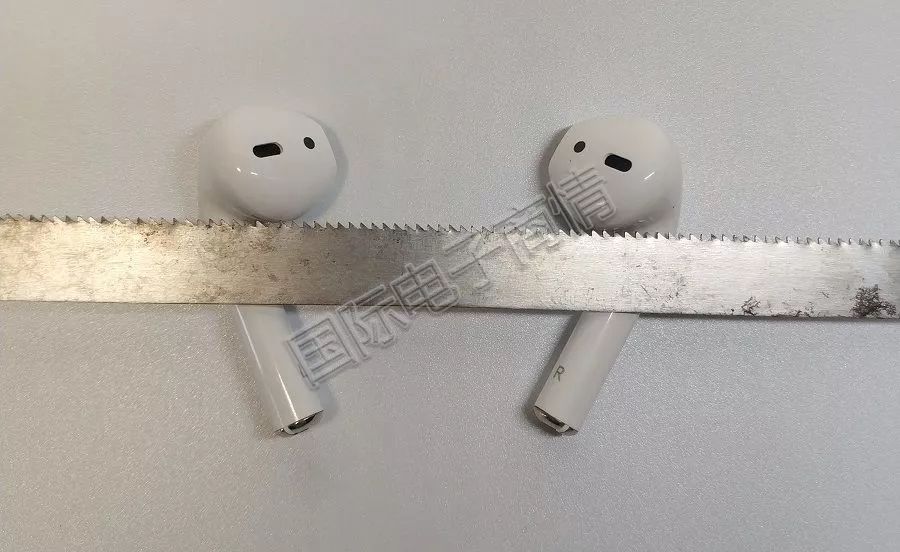

锯子真的好使

拆了我10分钟,总算是打开了它的外壳。这个一体式的做工粘合的还是非常好的,我一开始竟然无从下手,一直在乱锯!

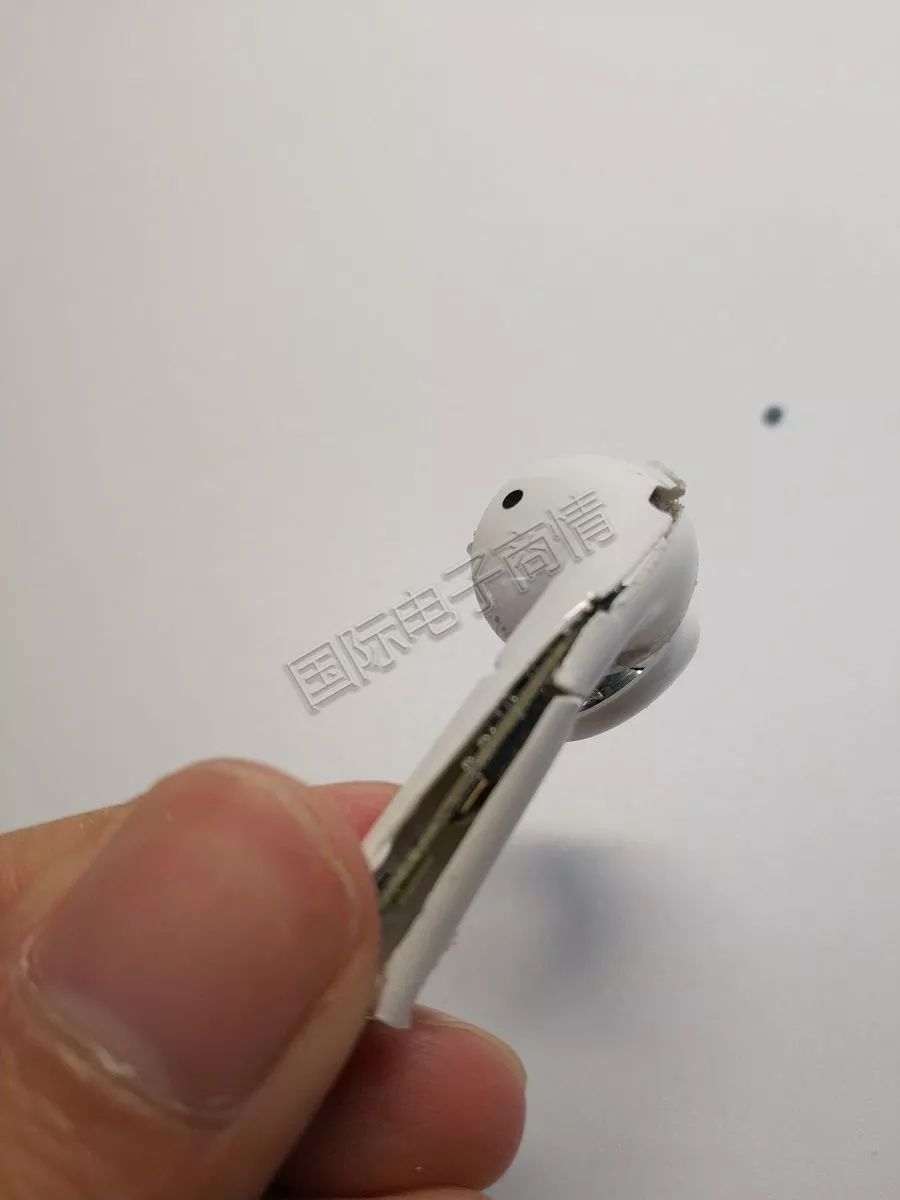

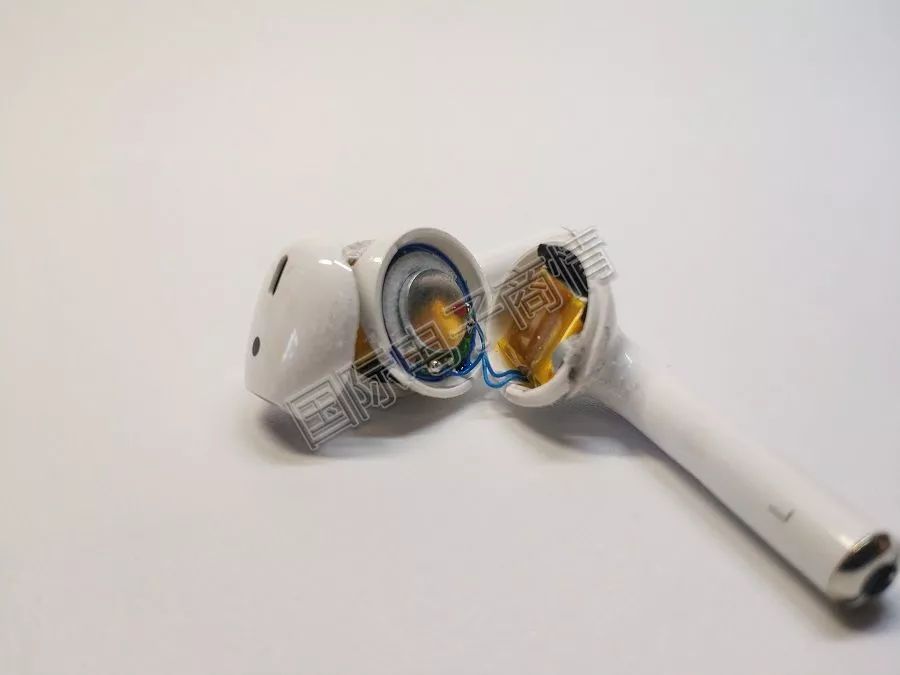

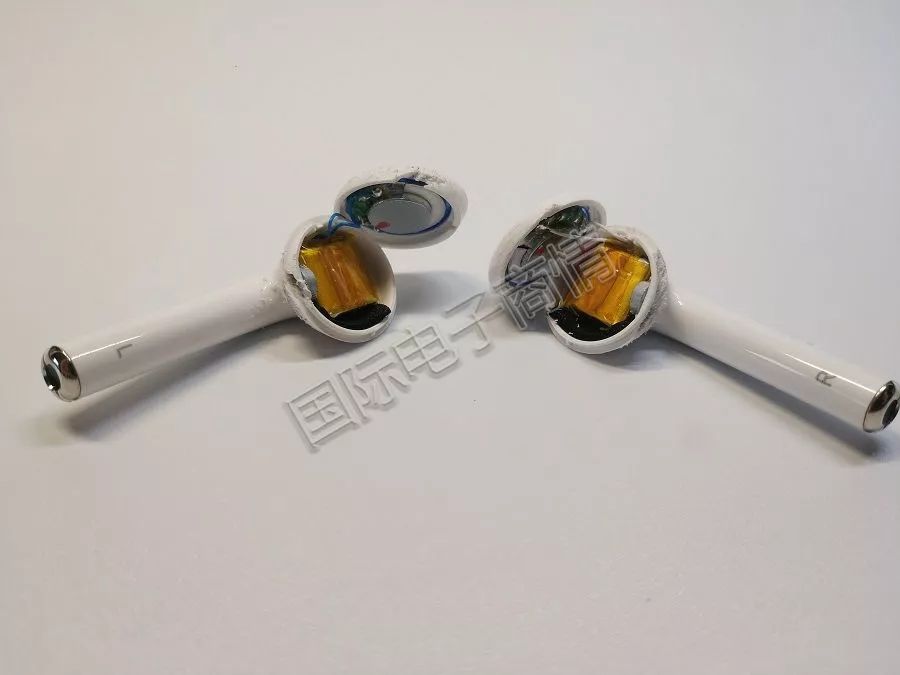

耳机开盖

耳机拆开后,看了一下喇叭,没有什么型号标示,所以也看不出个所以然来,就不放图了,以免吵架。X鱼卖家的文案上写:双立体绕音HIFI音质,13mn磁化动圈复合膜喇叭,降噪功能。

看看就好了,别当真的了,这些真没有(这些要是真的都有,我估计库克AirPods就可以清库存甩卖了)。

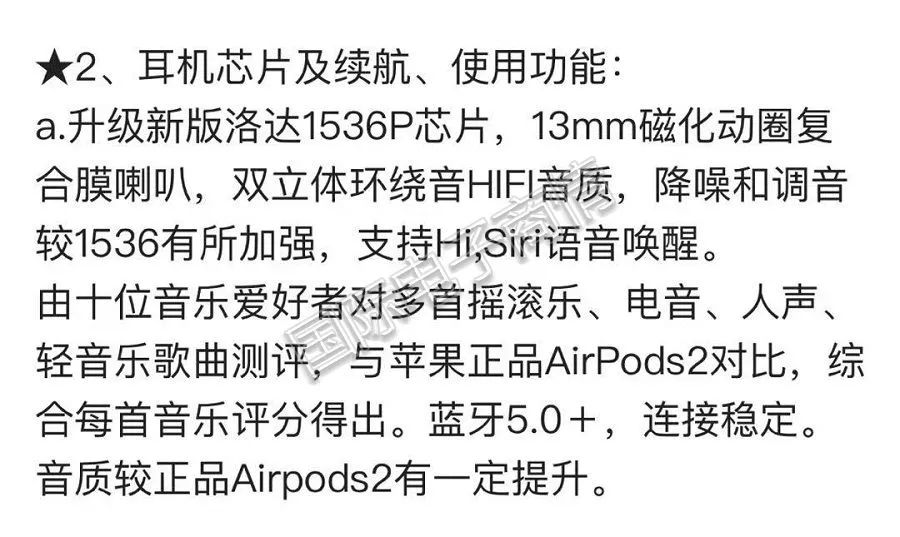

X鱼“洗脑文案”


耳机拆解大图


继续拆耳机

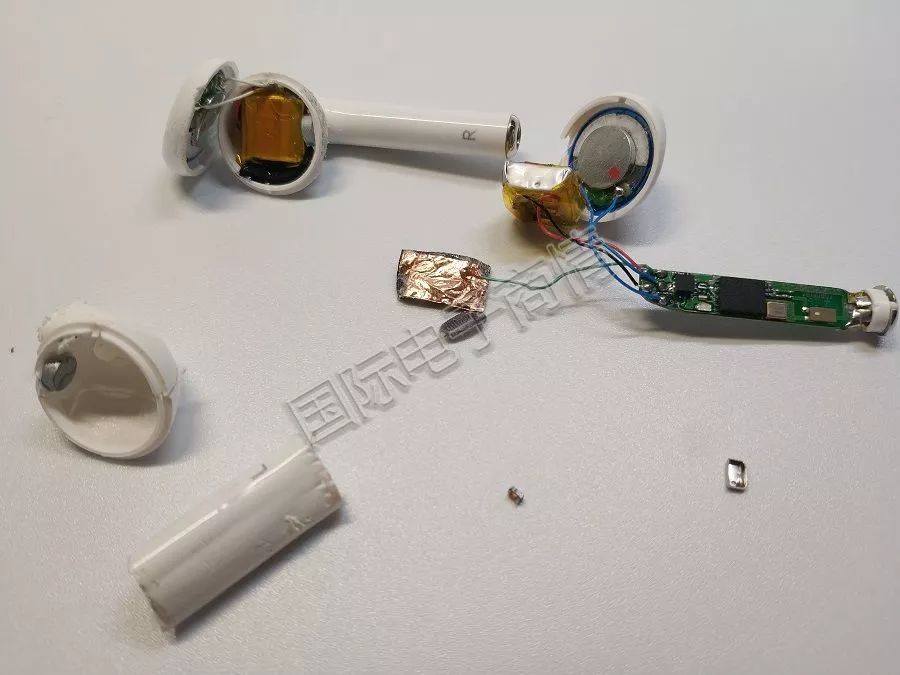

用力过猛,拆散架了

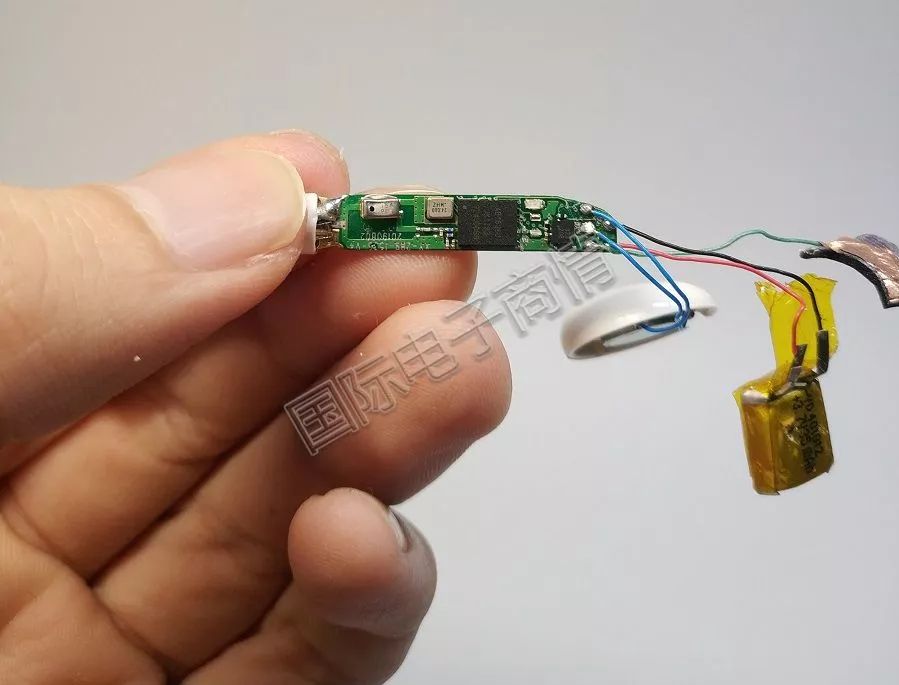

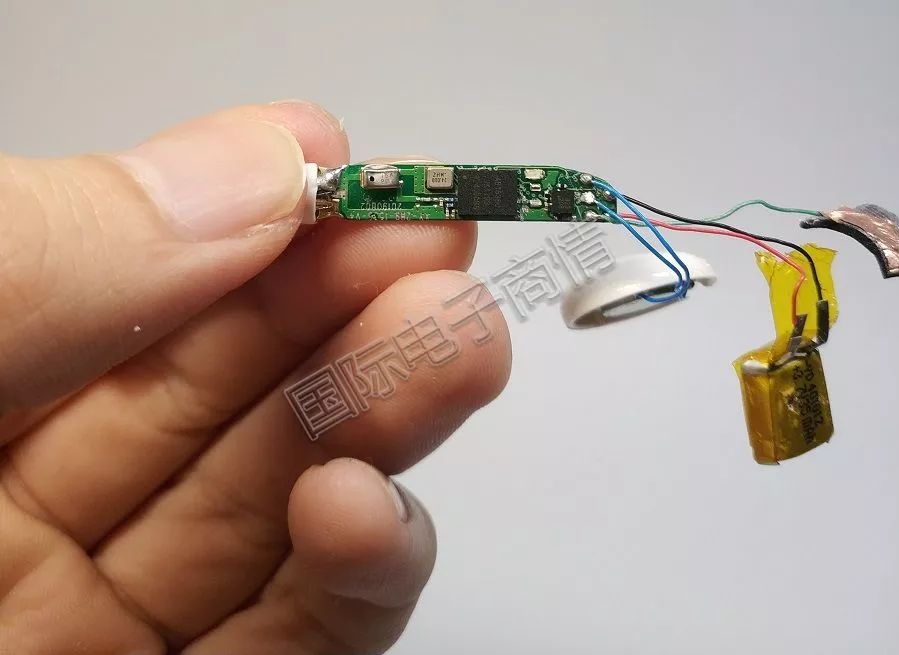

耳机的配置情况:
配置:一个锂电池,一个主板,一个喇叭,一个铜片(触摸感应开关)

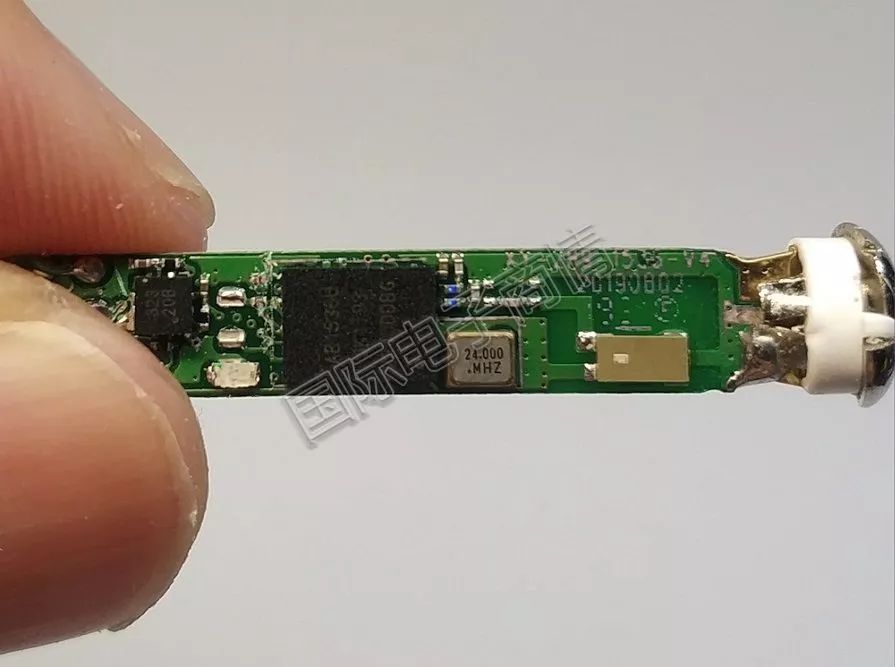

主板:内置Airoha络达AB1536U蓝牙音频芯片,支持蓝牙5.0(具体资料第一张图)




AB1536U方案

AB1536是一款蓝牙5.0双模认证单芯片解决方案,支持HD Audio和Airoha的全新TWS MCSync技术。AB1536在大多数蓝牙音频耳机应用中提供优质音频性能,水晶语音和高级音乐质量。新一代回声消除和降噪方案改善了耳机产品上语音呼叫的音频质量。

晶振:24.000MHZ


左侧带屏蔽罩MEMS贴片

MEMS贴片让我拆解的时候,不小心毁灭性的破坏掉了。

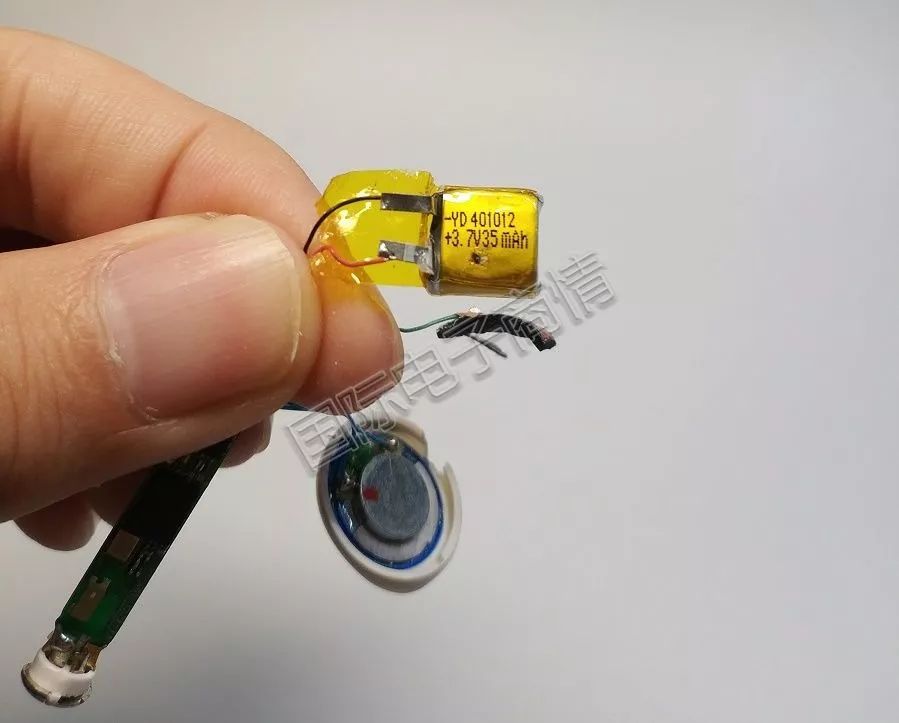

耳机的电池

耳机上的电池标注的是 3.7V 35mAh 但是没有任何的过电保护的芯片- -我感觉到了一丝恐慌,毕竟这个安全隐患是需要考虑下的啊?加不了多少成本,但是锂电池就在耳朵边,就像是耳边挂个二踢脚啊!!希望引起重视!

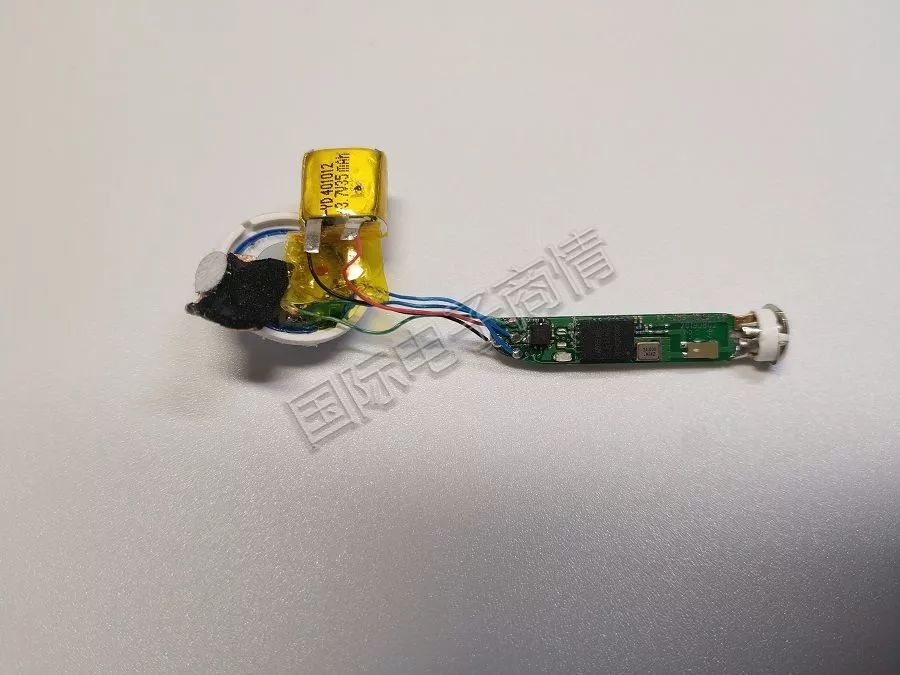

耳机整体图

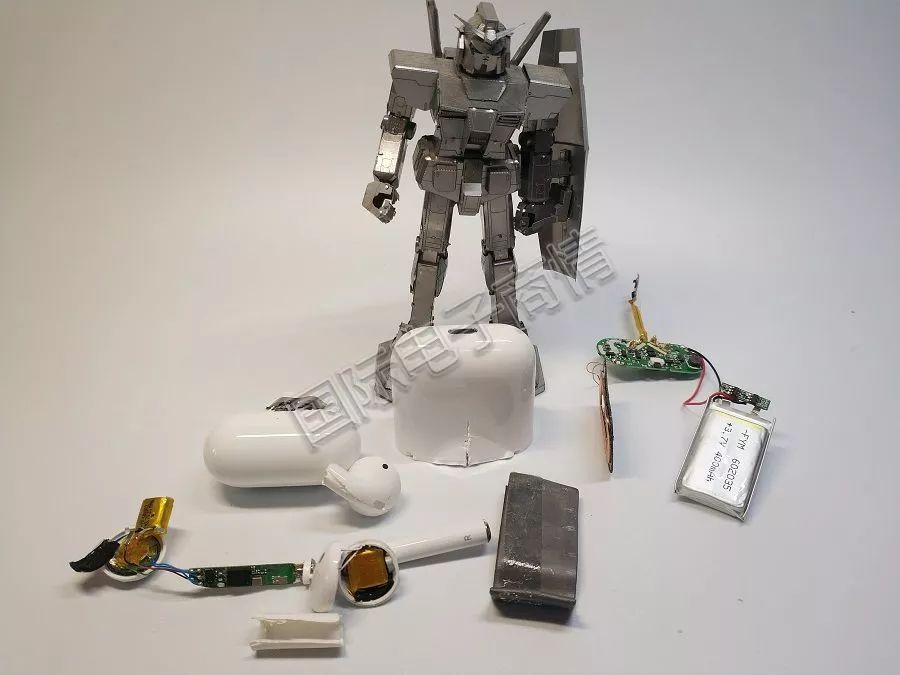

来个拆解全家桶

总结

到这里,这个华强北版本的AirPods算是拆解完成了,从外观到具体里面的芯片方案应用设计,进行了详细的描述和分析。

值不值得买呢?

看个人刚需吧,建议你可以借用或者去苹果店听一下正版的AirPods一代,如果觉得耳朵能接受音质,还有就是入耳式这种耳机,那么这款华强北款,你可以考虑下,价格也就是正版的1/5,所以是划得来的。如果你是要追求音质,那么去考虑下有线的或者索尼大法吧,这个音质就算和库克版本七八开,也是那样子。

关于通话和语音

我发微信的时候,有部分延迟,大概2s左右吧,才能发送语音消息,打电话时候还好,没什么,环境吵杂的情况下也能正常接打。

打游戏呢?

不好意思,我只玩DOTA!手机游戏,自己去测试下吧,参考下蓝牙鼠标打FPS游戏,就知道了。

写在最后

我发这个评测,主要是想让大家知道,现在华强北的做工也不算差,无论是成本还是说方案,都是很良心的了。

但是X鱼上,很多人拿几十块的以次充好的产品卖个几百,这个就让我非常不开心了!那种就是坑蒙拐骗,没意思。如果真的想购买,可以去正规网店购买。

今天的分享就到这儿了,以后有好玩的,我会继续来分享的,拜了个拜!
