上次我们写过《看完做高脚杯拉出高脚的操作，总算知道自己为啥是红酒杯杀手了...》介绍的基本是纯人工操作的玻璃吹制工艺，古老技艺，优秀传承...然后被问大规模的量产，今天就讲纯机器大规模批量制作高脚杯了！


红酒杯 v.s 香槟杯

上次的手工制作，我们是把一个高脚杯分成下图的三个部分去依次制作出来，叠上去的，所以有两个粘结点比较脆。
不同类型的高脚杯外形是有差别的，在机器生产的过程中，过程也是不一样的。比如杯身圆润的红酒杯是先制作好杯身，再同时用模具浇筑出高脚和杯托，压合在杯身上；而身材颀长又易碎的香槟杯，则是分别做出杯身和杯托，然后由机器拉长与杯身相连的高脚，去连接杯托，有一种「你我本无缘，全靠我勉强」的味道...😅 快被我剧透完了，就分这「红酒杯」和「香槟杯」一起介绍啊，上动图看制作过程啦~



定量玻璃液

机器剪下来一块固定重量的玻璃液，比如杯身大概就 240 g ，然后一个滑滑梯顺势落入到模具中...



压平处理

模具接到手的玻璃液，立刻来一次大力压制，管它什么模样，压平再说。



吹出杯身

压平整的玻璃液就要被送去吹制。直接看全景，右侧的几个玻璃液逐渐下垂变大，是由于上方的吹制气孔，直接就扣着平整的玻璃边缘在逐渐吹大~
玻璃液一边被机器吹大，一边被重力拉长...赶紧让模具过来给包夹住，夹住以后再继续吹，吹到能贴合模具内壁，出来的就是我们常见的高脚杯肚量的大小了~



吹出曲线

可能有小可爱要问「为啥不直接用一个凸模和一个凹模，就做成型杯身？」因为高脚杯的杯身是中间外凸的，那个凸模要是也有曲线腰身...会拿不出来的。这个我们在《星巴克那个火到互殴抢的猫爪杯...是咋做出来的？》里解释过，一般有曲线的杯子，都是先用直的凸模压出个造型，然后吹制。在「类似宜家玻璃罐的制作」中，我们放过一个原理图：
1. 先用工具把熔融的玻璃顶出一个大概形状；
2. 再照着这中空造型，用高压气喷出均匀的壁厚。



在《酒瓶子的制作，就是剪一剪、压一压、吹一吹...》也放过详细的分解步骤（就是你们说的像条裤子的那个模具图）~也是先做一个（模具能拿出来的）初步造型，然后再吹制。


水冷脱模

吹制完成后，直接模具水冷降温，出来的杯身造型就有了~



高脚+杯托

红酒杯的高脚和杯托是可以一起浇筑上去的，得先把杯身做个底朝上翻转...
注意看这个环节，蓝色火焰下来是在给杯身和高脚的粘结点做烧熔处理。也可以看这个火焰旁边的模具，有一个细长凹槽，就是等下要浇筑出的高脚位置了~



浇筑+压合

玻璃液从模具上方被浇筑进去，然后模具大力一压合，高脚和杯托就同时搞定了~

灵魂手绘画个内部示意图，就是这样一次做出高脚和杯托，整合到杯身上~


打磨杯托

现在把红酒杯翻转过来，开始要对杯托底部做微整形。可以看到最右边的机器比较明显的夹着杯口转动酒杯，然后杯托底部就被带动着旋转、磨平、不停歇~



整形杯托

与此同时呢，有火焰在给杯托上半部分做微整形...这张截图，能明显看到是在转动的吧？
也不是都这么烧啊，还有的工厂会把打磨和整形分两个步骤。

切出杯口

之前制作的杯身，还有些多余部分需要切除，现在需要送去切出一个平整的杯口。
我选的这条流水线比较高级，直接打激光做切割，杯口掉得齐齐整整。但其实现在好多工厂也还是机械切割的，和《手工制作高脚杯》这篇里用的机器没两样...



打磨杯口

一边打磨杯口，一边在做水冷~

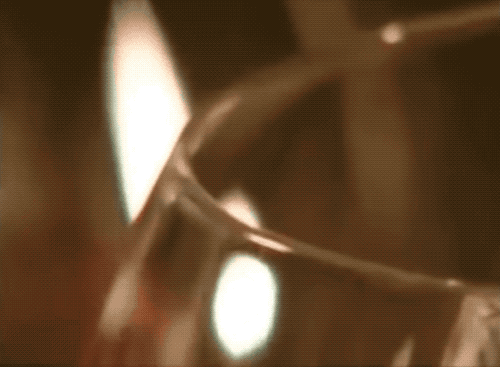

圆润杯口


上次大家特别关心的一个问题，为啥都精细打磨了杯口，还要在用火烧熔一圈？是为了从切面图看，要把杯口从棱角分明的「凹」形给变成圆润的「n_n」形。🤔 都是老读者了，大家能意会的吧？都这么神似了！不用祭出我的灵魂手绘了吧...实在需要，我就响应呼唤，明天水一水...


再来个大场景，排排坐去烧圆润杯口~


基本上到这一步红酒杯的主要制作就差不多了，后面就是清洗、质检、打 logo 的环节了...我们来看不太一样的香槟杯制作，虽然也是高脚杯，但肚量没这么大，反而高脚极细长！


香槟杯拉高脚


一开始做杯身的时候，那个高脚是只做半茬的，还非常的粗壮...因为还得继续拉长高脚~现在是送去流水线上，做一次热处理。

杯托是单独制作好，然后和杯身一起这么放置着，大概是这么个间距。注意看杯托和杯身是以一样的速率在被转动的，因为要做的高脚也是个圆柱，边转边做才能形状规整。
上猛火去烧熔杯托的粘结点和半茬粗壮高脚，然后怼到一起~
开始拉扯~看到没！正在拉长！
看起来有点像在转手绢花有没有...


后面的步骤就都一样啦~机器制作高脚杯，打完收工！

等等！Cast 还有话说...

上一次发了吹玻璃的动图，有小可爱脑洞大开，问能不能吸一口...


有位目前正在搞玻璃的朋友小一说国外有个比拼玻璃制作工艺的节目叫「美哉琉璃」，里面见过人用吸的方式做玻璃，但也只能吸一点点，让它凹，不至于一大口 。很烫，那个吹玻璃的管道也是热的...我也不知道该用啥表情回应了，反正这个节目我是迅速刷完的，感兴趣怎么做玻璃的朋友们可以去搜来看下~


然后阳哥今天截图的时候，说全程都在想起的是：摇晃的红酒杯...嘴唇像染着鲜血...那不寻常的美...难赦免的罪...说着说着，忽然有点想唱 K 了...
