1、功率型EE、EEL、EF型功率磁芯

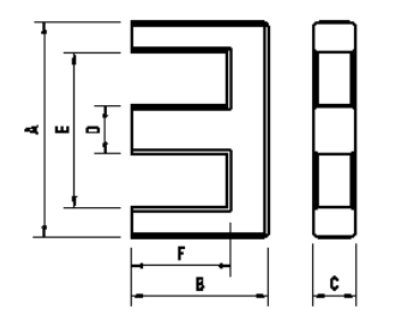

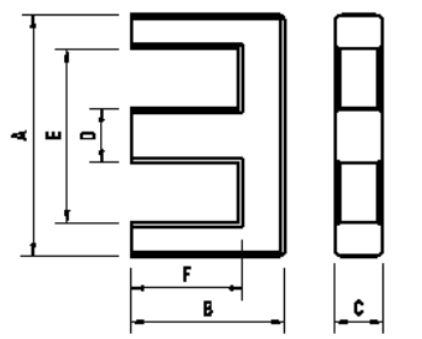

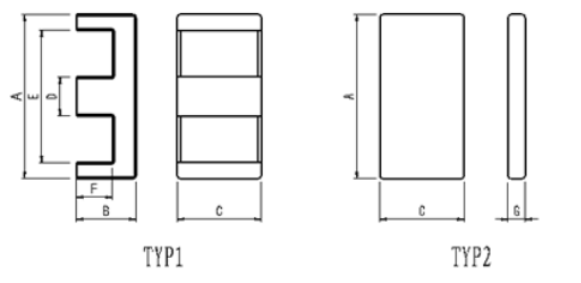

图1

特点：引线空间大，绕制接线方便。适用范围广、工作频率高、工作电压范围宽、输出功率大、热稳定性能好。

用途：广泛应用于程控交换机电源、液晶显示屏电源、大功率UPS逆变器电源、计算机电源、节能灯等领域。

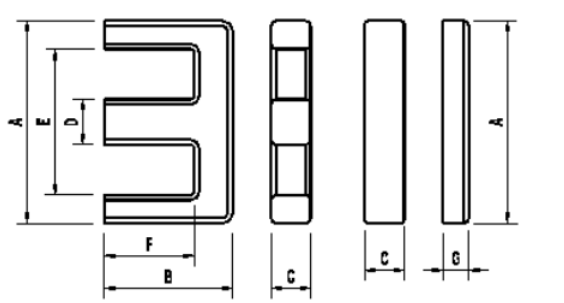

2、EI型功率磁芯

图2

特点：结构紧凑、体积小、工作频率高、工作电压范围广、气隙在线圈顶端耦合紧、损耗低。损耗与温度成负相关，可防止温度的持续上升。

用途：电源转换变压器及扼流圈、DVD电源、照相机闪光灯、通讯设备及其它电子设备。

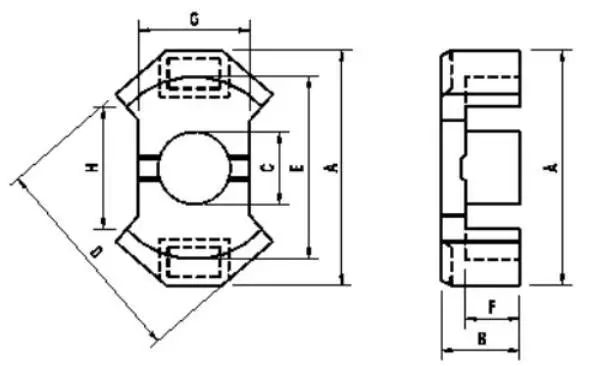

3、PEE、PEI功率磁芯

图3

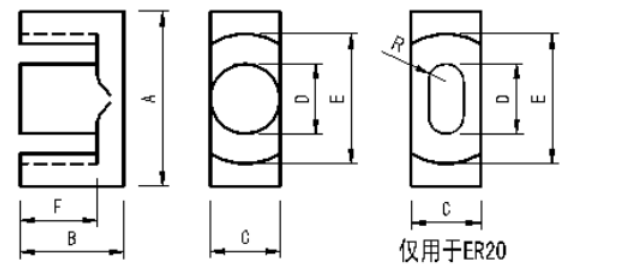

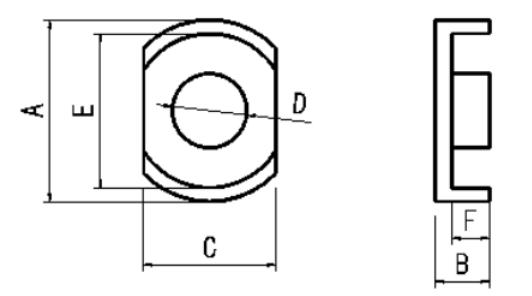

4、ER功率磁芯

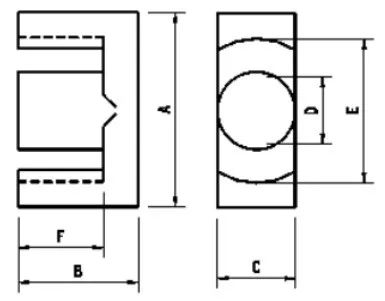

图4

特点：耦合位置好，中柱为圆形，便于绕线且绕线面积增大，可设计功率大而漏感小的变压器。

用途：开关电源变压器、脉冲变压器、电子镇流器等。

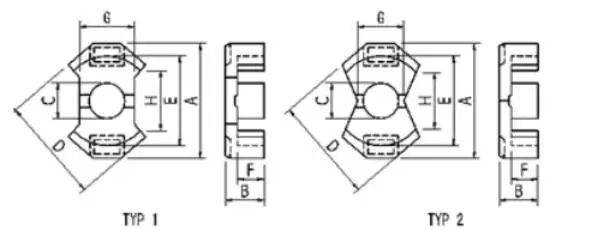

5、ETD型功率磁芯

图5

特点：中柱为圆形，绕制接线方便且绕线面积增大，可设计出功率大且漏感小的变压器。其他如组装成本，安规成本，电磁屏蔽，标准化难易等各方面都很出色。

用途：开关电源，传输变压器，电子镇流器。广泛应用于家电、通讯、照明、医疗设备、办公自动化、军品、OA设备、电子仪器、航空航天等领域。

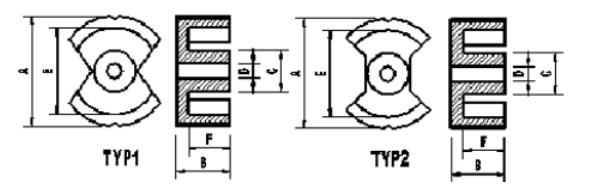

6、EQ/EQI型功率磁芯

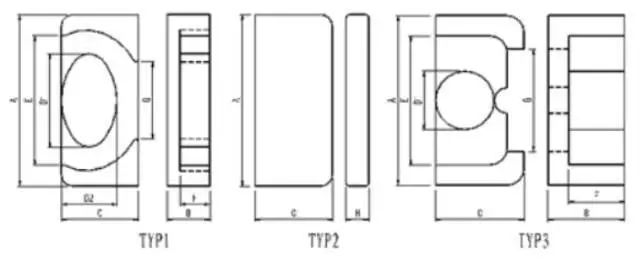

图6

7、EP型功率磁芯

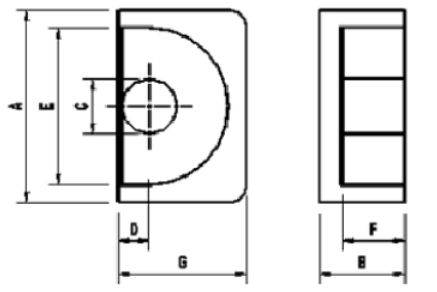

图7

特点：具有磁屏蔽效果好、分布电容小、传输衰耗低、电感量高、漏感小、磁场分布均匀等优点，且骨架配有多路接头，易设计多路输出变压器。

用途：宽带变压器、电感器、隔离变压器、匹配变压器，广泛应用于程控交换机终端和精密电子设备等领域。

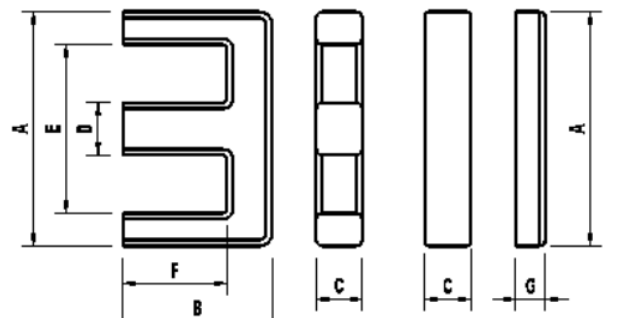

8、EFD型功率磁芯

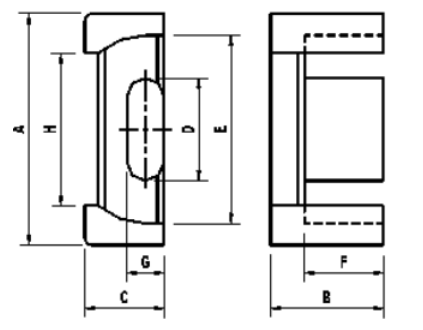

图8

特点：具有热阻小、衰耗小、功率大、工作频率宽凳使用优点。成品重量轻、结构合理、易表面贴装。

用途：广泛应用于体积小而功率大的变压器，如精密仪器、模块电源、计算机终端输出等。

9、EPC功率磁芯

图9

特点：具有热阻小、衰耗小、功率大、工作频率宽、重量轻、结构合理、易表面贴装、屏蔽效果好等优点，但散热性能稍差。

用途：广泛应用于体积小而功率大且有屏蔽和电磁兼容要求的变压器，如精密仪器、程控交换机模块电源、导航设备等。

10、POT功率磁芯

图10

特点：体积小、感抗高、绕线方便、磁屏蔽及散热效果均衡。

用途：载波滤波器、高灵敏度传感器、高效率传感器、电源转换变压器等。

11、PQ功率磁芯

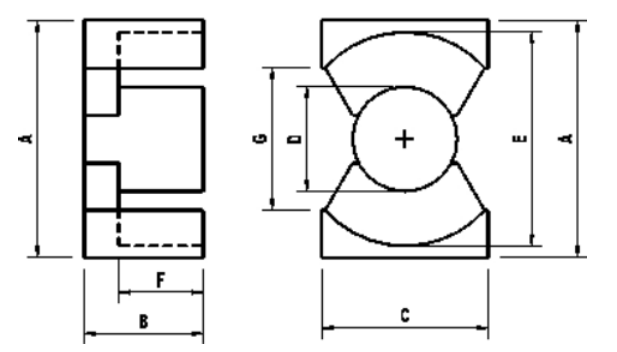

图11

特点：损耗小，温升低，抗干扰性能好，形状合理，功率范围大(50W-1000W)，能有效减少安装体积，备有多个引脚，绕制接线方便。组装成本低，易满足安规要求，但标准化较难。

用途：主功率变压器、驱动变压器、平滑扼流圈、辅助功率变压器。主要应用于网络、通讯、电源、电器设备、医疗等领域。

12、RM型功率磁芯

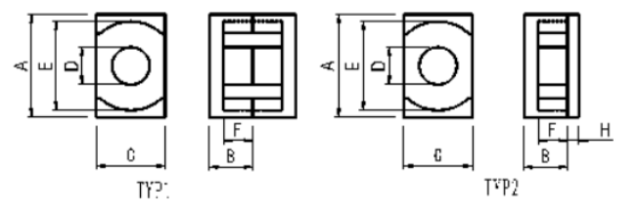

图12

特点：磁屏蔽效果好，抗干扰能力强，漏磁小，分布电容低，骨架备有多路引脚，可设计多路输出变压器，可高密度安装。但散热较差，安规成本较高。

用途：辅助功率变压器、驱动变压器、宽带变压器、载波滤波器、高稳定性滤波器。主要应用于载波通讯、网络、数字、电视、电子仪器等领域。

13、PM功率磁芯

图13

特点：漏磁小，损耗低，功率大，分布电容小。

用途：主变压器、推动变压器。主要应用于超声波清洗、激光设备等领域。

14、LM型功率磁芯

图14

15、LP、LPI功率磁芯

图15

16、SEP、EPI型功率磁芯

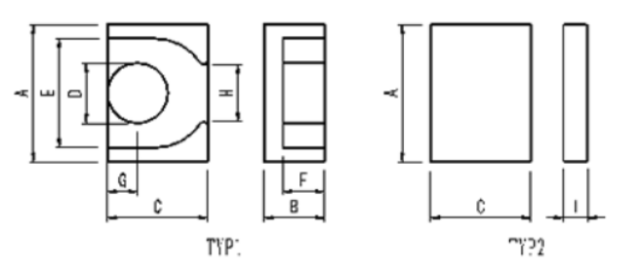

图16

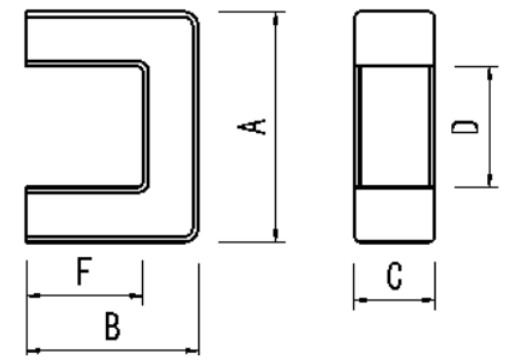

17、U型功率磁芯

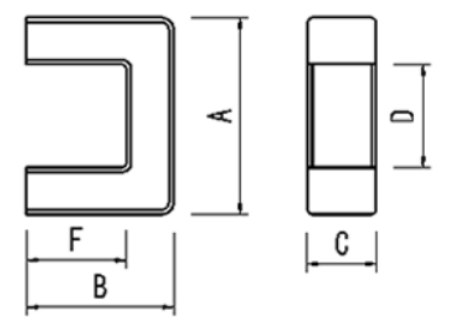

图17

18、高导型 U型高导磁芯

图18

特点：具有阻抗偏差小，输出电流大，感量高，可抑制高次谐波等特点。

用途：滤波共模变压器。广泛应用于彩电，计算机，显示器等电子设备。

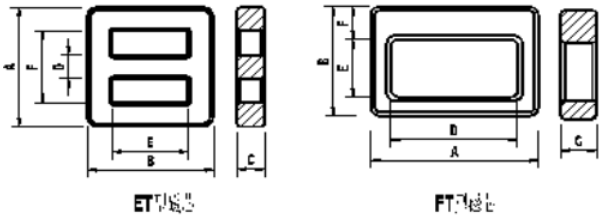

19、ET、FT型高导磁芯

图19

特点：杂散电容小、纹波系数低、漏磁少、电感高。

用途：彩电、显示器、计算机、可视电话、对讲等。

20、EE、EEL、EF型高导磁芯

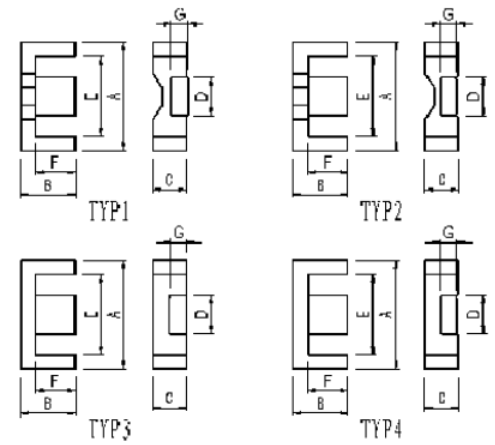

图20

特点：引线空间大，绕制接线方便。适用范围广、工作频率高、工作电压范围宽、热稳定性能好。

用途：广泛应用于电源滤波器、EMI滤波器、小型脉冲变压器等领域。

21、EI型高导磁芯

图21

特点：结构合理，制作工艺简单，窗口较大，散热条件好，漏磁小。
用途：音频变压器、电源滤波器、EMI滤波器、小型脉冲变压器等领域。

22、EP型高导磁芯

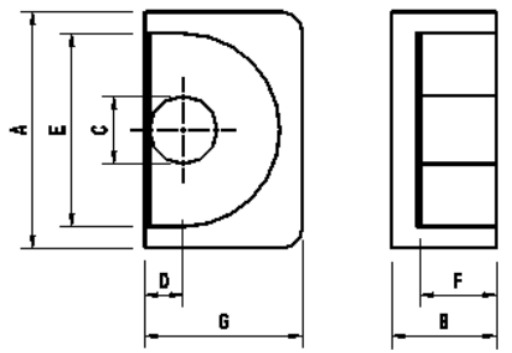

图22

特点：具有磁屏蔽效果好、分布电容小、传输衰耗低、电感量高、漏感小、磁场分布均匀等优点，且骨架配有多路接头，易设计多路输出变压器。

用途：宽带变压器、电感器、隔离变压器、匹配变压器，广泛应用于程控交换机终端和精密电子设备等领域。

23、RM型高导磁芯

图23

特点：磁屏蔽效果好，抗干扰能力强，感量系数高，漏磁小，骨架备有多路引脚，可设计多路输出变压器，可高密度安装。但散热较差，安规成本较高。

用途：主要应用于载波通讯、网络、数字、计算机等领域。

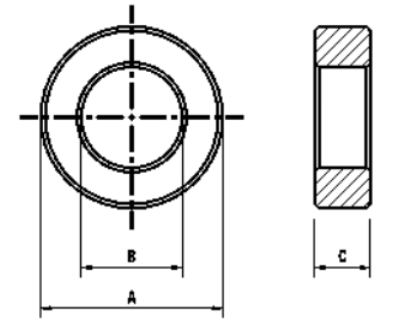

24、T型高导磁芯


图24

特点：输出电流大，损耗小，耐电压，电感高，价格低。但绕线成本高，很难大批量生产。
用途：扼流线圈、EMI/RFI滤波、音频变压器，广泛应用于各类节能灯、音响、控制电路及其它电子设备。
