小米11青春版凭借超薄的机身、强大的性能以及超高的颜值深受广大年轻人的喜欢，4250mAh的电池容量足以应对日常使用，搭配33W快充，体验极速充电性能。那么，小米11青春版的快充模块内部构造如何，让我们一拆探究竟！

拆解开始，首先将小米11青春版关机，利用热风枪以及吸盘和翘片撬开手机后盖。随后，我们取下小米11青春版的主板、副板、摄像头模组以及射频同轴线等器件。

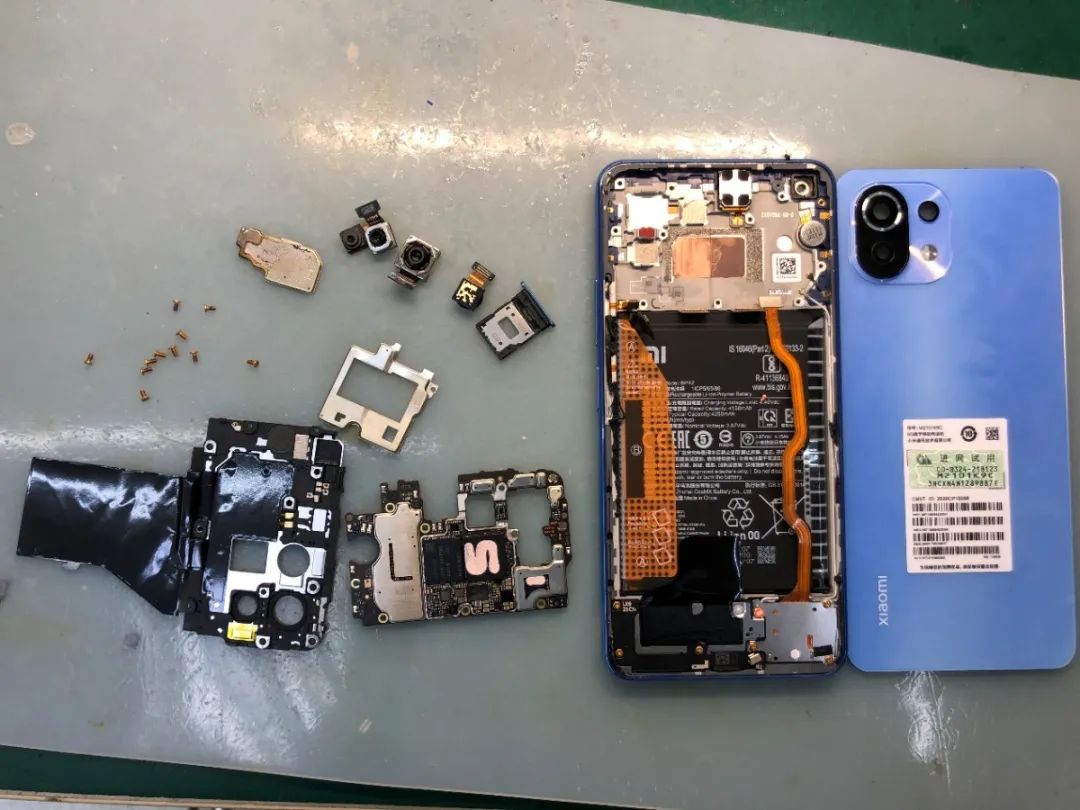

图1：拆解”全家福“

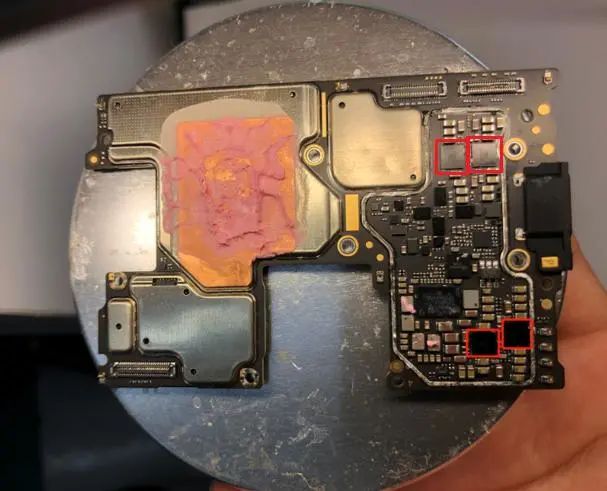

我们使用显微镜对主板进行放大处理，可以发现小米11青春版33W快充功能是由南芯的SC8551芯片控制，南芯SC8551也是小米11青春版中国芯的代表之一。

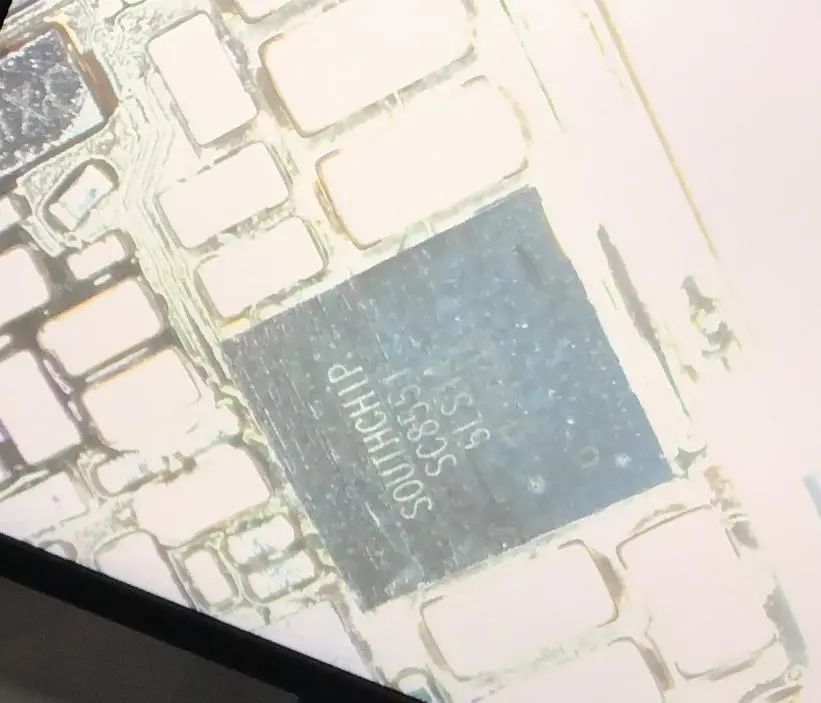

图2至图4：快充芯片特写

最终拆解完毕后，我们发现小米11青春版采用了主板+电池+副板的三段式结构，内部部件清晰，拆解较为简单。

”完整“视频拆解如下：

联想拯救者电竞手机2 Pro 作为上半年压轴登场的游戏手机，该机以其极具特色的外观设计和强悍的硬件性能，在上市之后受到了众多手游爱好者的关注，该机内置5500mAh大容量电池，支持90W超级快充，据官方介绍，在17分钟即可将电量充至82%。为了进一步了解联想拯救者电竞手机2 Pro的内部结构，让我们同样对其拆解。

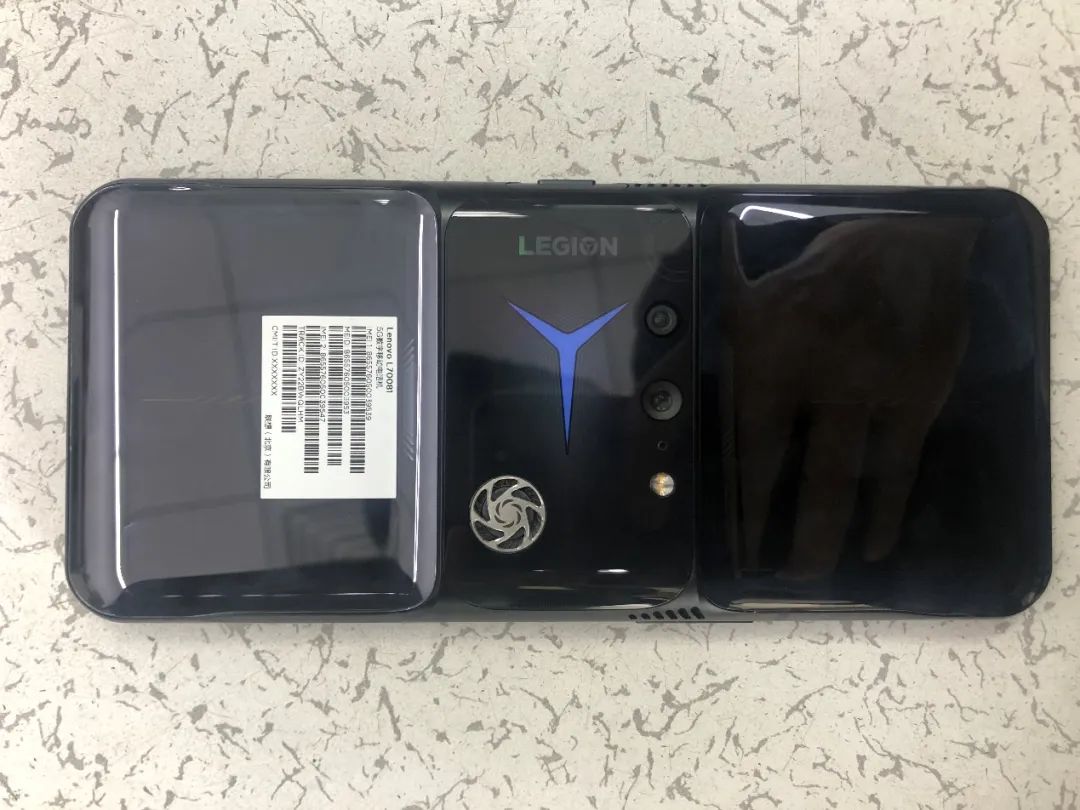

图5：拯救者2 Pro外观

首先，使用工具拆下手机后盖，能够看到联想拯救者电竞手机2 Pro采用了对称电池设计，且摄像头、主板等器件设计在手机正中间。

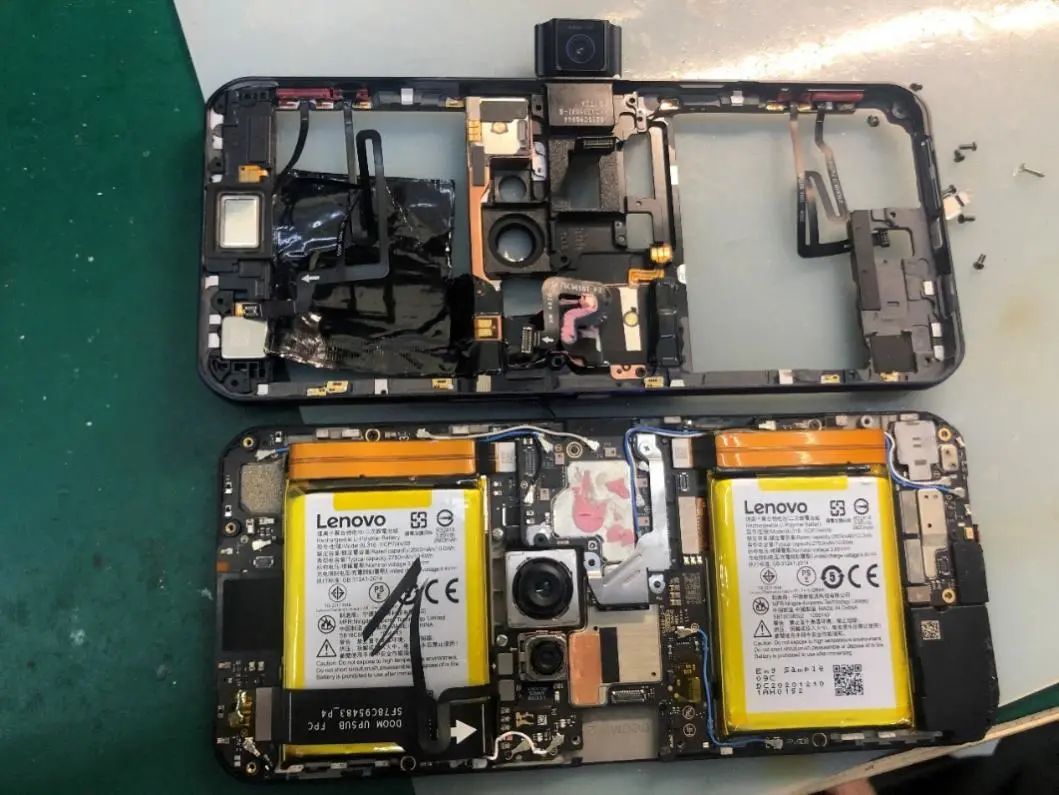

图6：拆解”全家福“

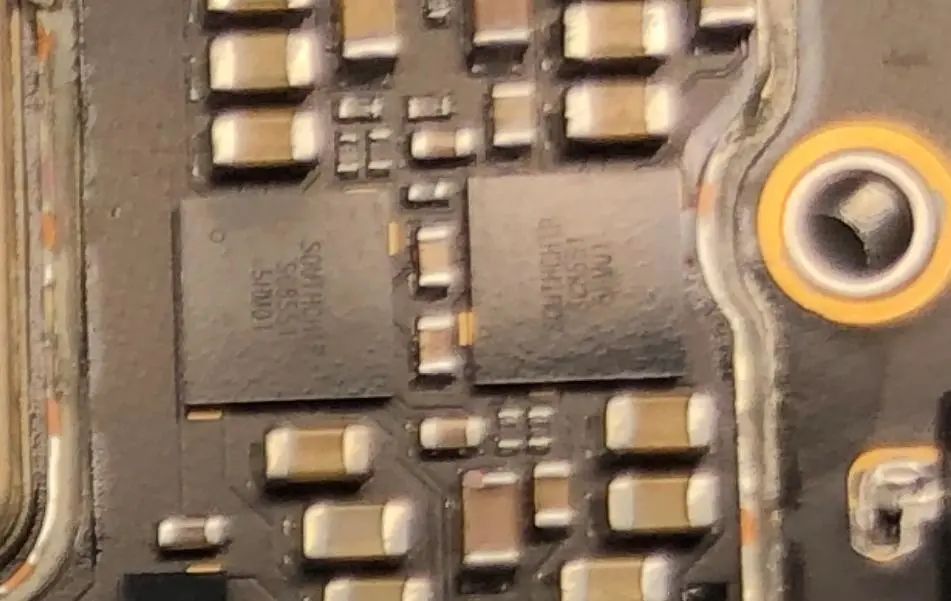

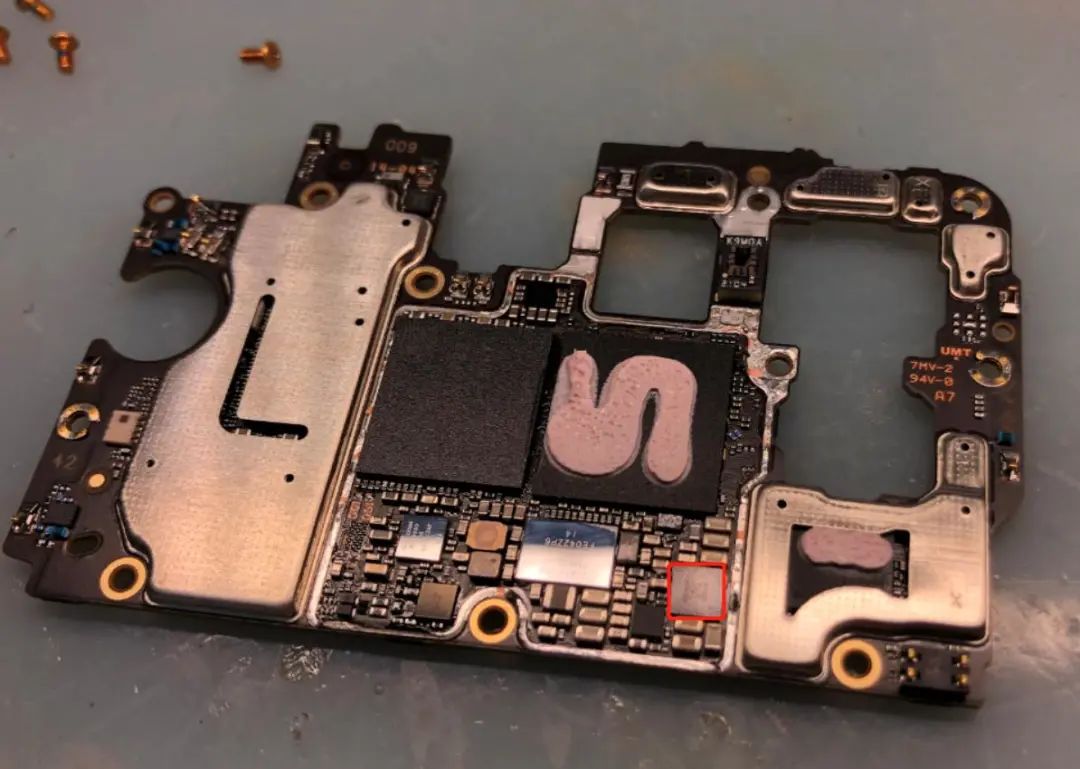

依次取下电池、主板，拆下主板屏蔽，可以看到主板上排布着快充电源芯片、SoC芯片等手机必要芯片。鉴于芯片体积较小，使用显微镜进行观察，可以发现联想拯救者电竞手机2 Pro的90W快充方案是由四枚南芯SC8551电荷泵快充芯片来实现的。

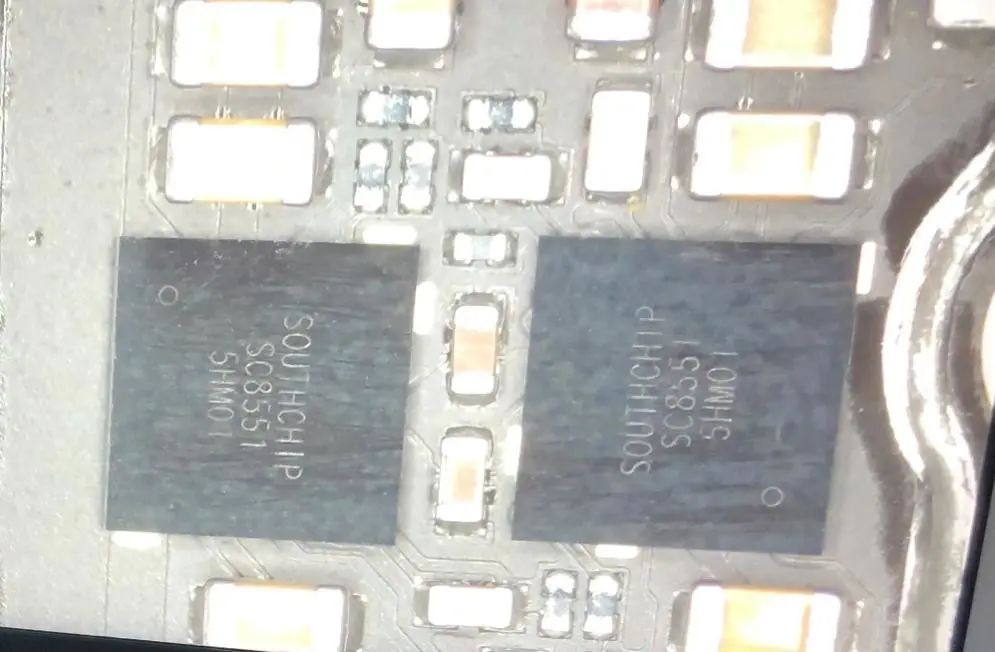

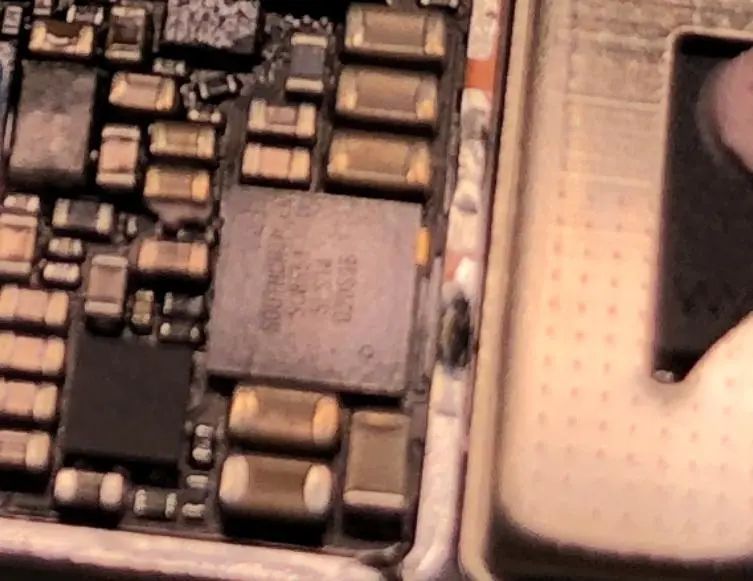

图7至图9：快充芯片特写

可以发现联想拯救者电竞手机2 Pro快充芯片同小米11青春版一致。南芯SC8551能够征服小米与联想，成功进入中高端手机供应链，足以证明南芯是国产电荷泵快充方案顶级玩家！

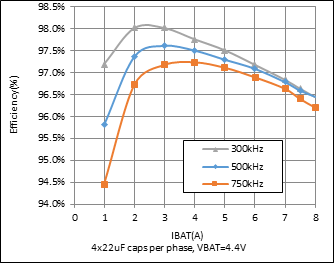

SC8551是南芯针对手机快充市场最新推出的电荷泵快充IC。作为国内首款高压电荷泵快充IC，SC8551还开创实现了高压快充和低压直充双模式充电功能。SC8551采用56pin的CSP封装，芯片尺寸为3.32mm*3.35mm。在充电过程中，SC8551作为主从充电架构中的从充电IC，在手机进入快充阶段后开始工作，其主要特点如下：

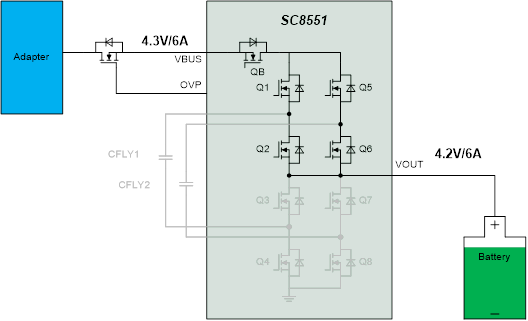

a)   双模式

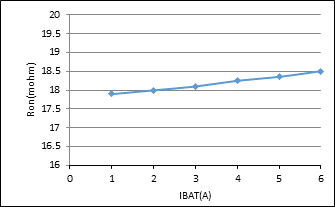

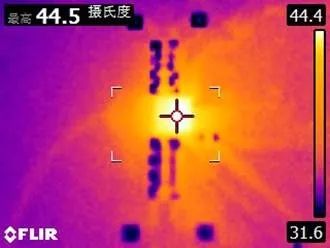

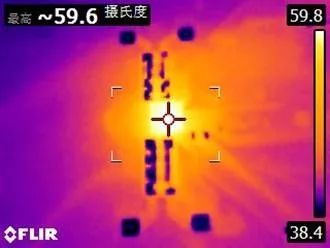

c)   完善的保护机制
