试管刷上一圈圈的毛毛，原来是拧转出来的！

中科院半导体所 今天

以下文章来源于有趣的制造 ，作者CastAI

有趣的制造
有趣的制造

我是 Cast，学机械设计的，通过动图带你看各种东西的制作过程呀~



来源：有趣的制造

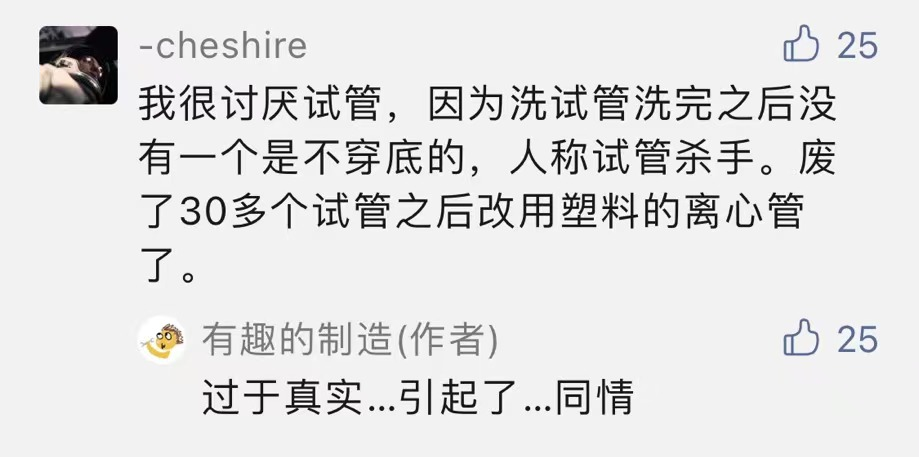

我们的化学党小可爱「-cheshire」分享了一些化学课上的「美好」回忆~

我先找个图示范下轻柔的洗试管的刷法...

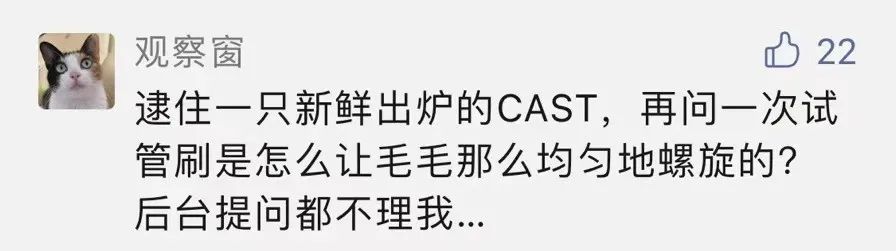

后来又有小可爱「观察窗」提问「试管刷」是怎么制作的？

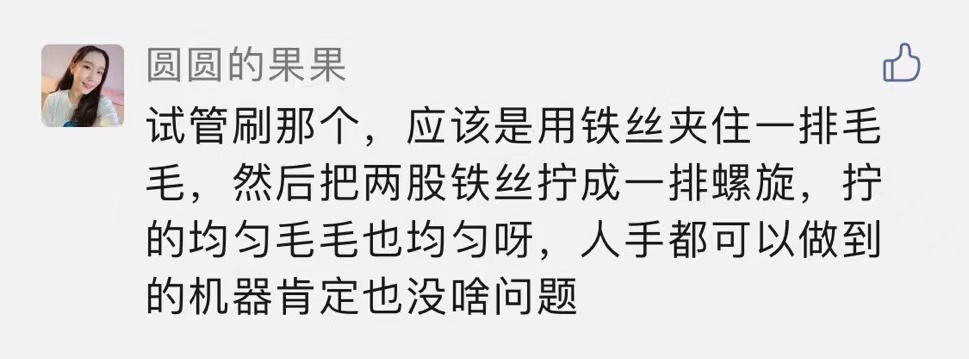

结束高中生活都已经十余年的我，被提醒我才反应过来，试管刷的刷毛是那种被螺旋铁丝缠绕着的！还有小可爱「圆圆的果果」已经抢答了制作过程...干得漂亮！👏 基本就是这样，今天来眼见为实咯~

图片忍不住要毛毛歌起来...「每个刷子上都有毛毛，我来跟你说它怎么造？一撮撮插上去的是牙刷毛，一排卷起来的是试管刷的毛，看完文章你就全知道~」


铁丝骨架

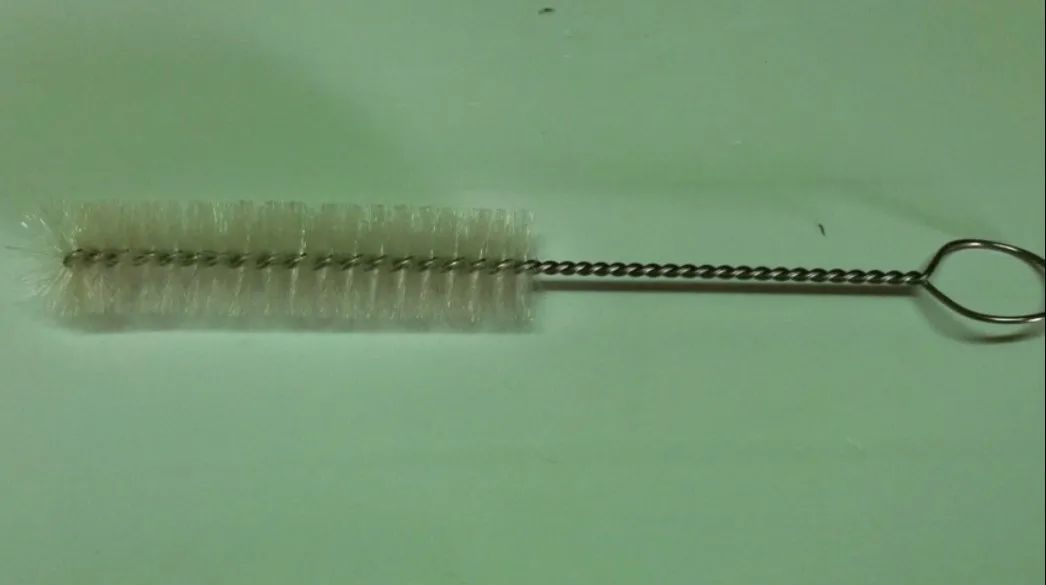

试管刷和牙刷、板刷不一样，不是那种一面全都是刷毛，另一面平整无毛毛，而是浑身一圈都是毛...（快把自己绕晕了）按照提问的小可爱「观察窗」的说法是，一种铁丝和刷毛像 DNA 双螺旋一样缠绕变成的刷子，我觉得很像狗尾巴草...

找了半自动和全自动的两种制作方法，先介绍下还有人工参与的半自动~

半自动制作

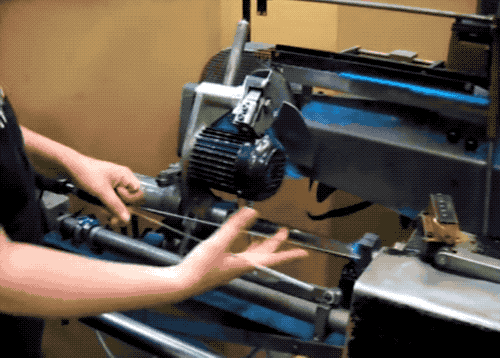

在做试管刷的时候，是要先把一根铁丝对折后放入捻线机中，对折目的是为了在尾部能做出一个手持的环来。而中间则能形成下图这样的长空隙，拧转后好让毛刷固定住。
‍



拧转刷毛

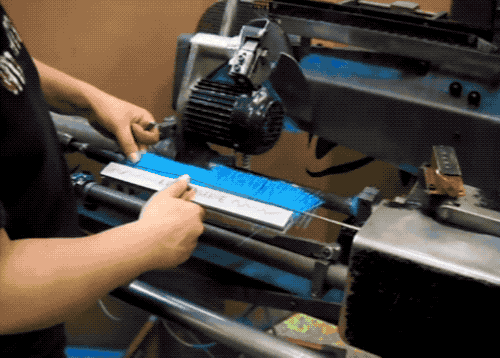

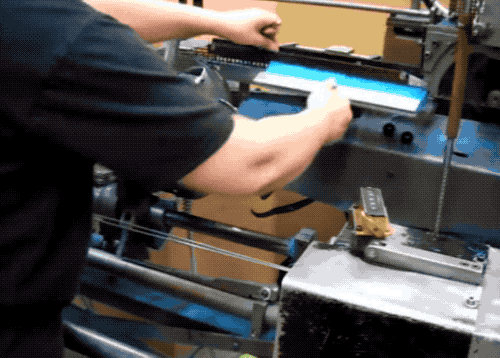

用工具夹取一排的刷毛，放置在对折后的铁丝中间，夹住！
开动机器拧转！刷毛立刻就被拧成了一圈绒绒的样子。

慢速细节

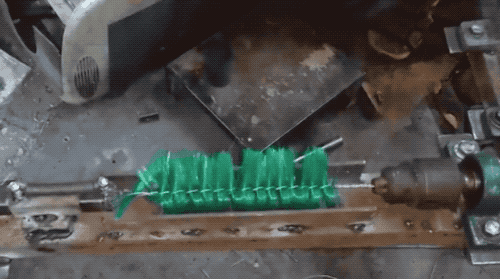

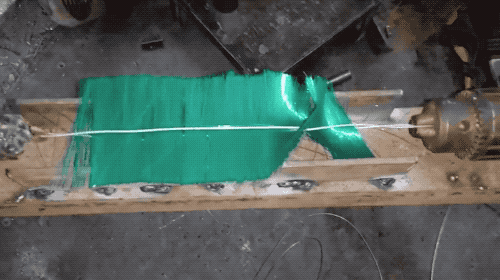

这个过程有些太快，我换了台手动的机器看视频，放慢了速度...我们可以看到，在铁丝慢慢的拧转中，刷毛就跟着旋转了，并且被分成一股股。
再继续加速拧起来，刷毛继续跟着旋转，被分成更小的一股股，直到形成一圈毛的样子。

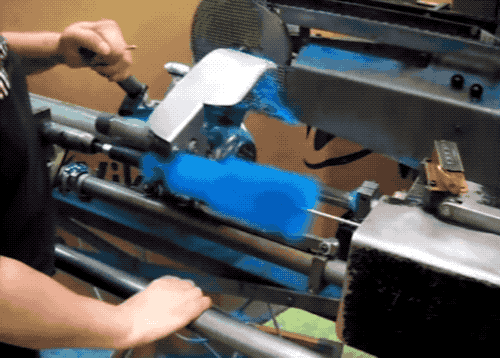

切削造型

接着把旋转的刷毛切削成所需要的造型。快速抢答，这个过程叫做啥？



全自动制作

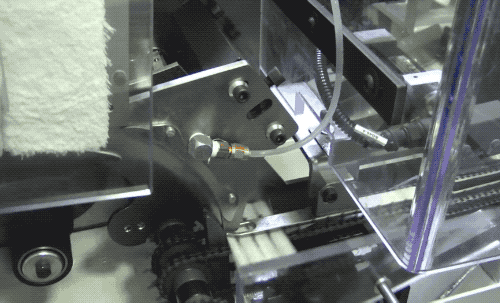

上面介绍了试管刷的制造，其实很多刷高脚杯、细长瓶、甚至是管道刷，也是类似的做法。我找的全自动的视频，以下面的双色刷毛举例，首先通过转轮把毛毛一撮一撮地转移到下方。

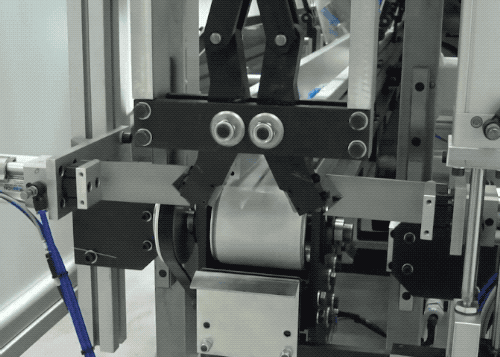

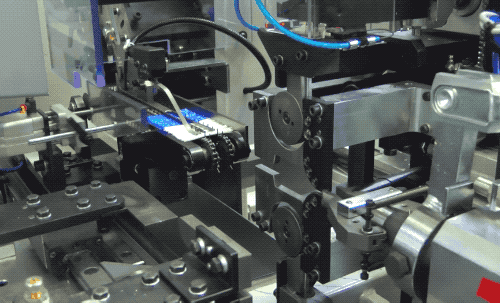

机器再把这一排白色和蓝色的毛毛推推齐整，送去拧转。

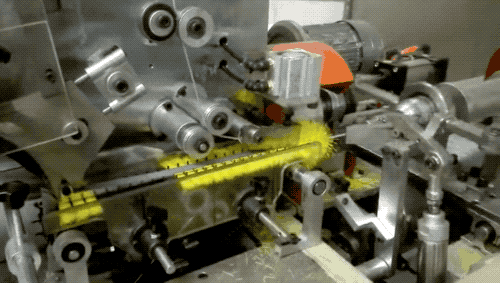

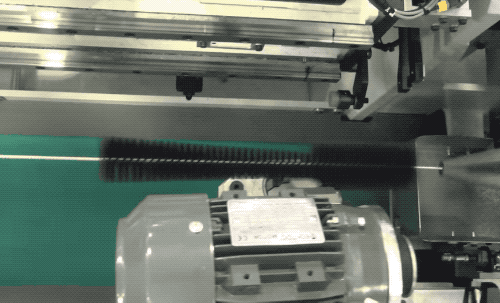

换个视频来看个侧面，黄色的刷毛是被夹在两根铁丝中间，老方法，开始拧转。

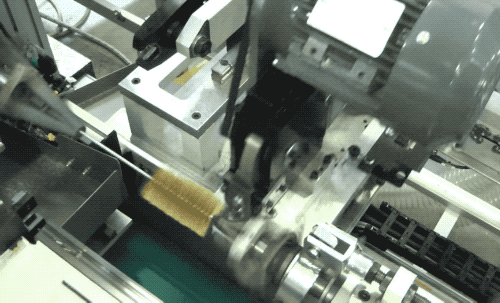

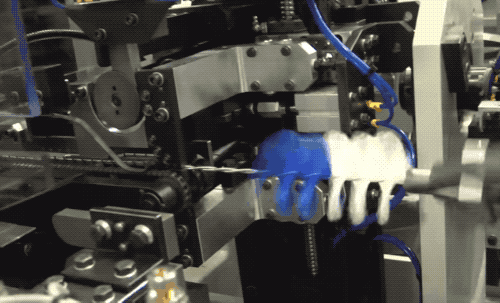

拧好后，送出来的就是这样啦~
再一个裁断，管道刷就完成了~



按需做造型

当然厂家也会根据不同的刷洗要求，给刷毛做出不同的造型来。比如下面这个细长的三角锥长相的刷子，肯定是洗啥细长的器皿...
想要做个小一点的刷子，那就周边一圈裁掉就行...

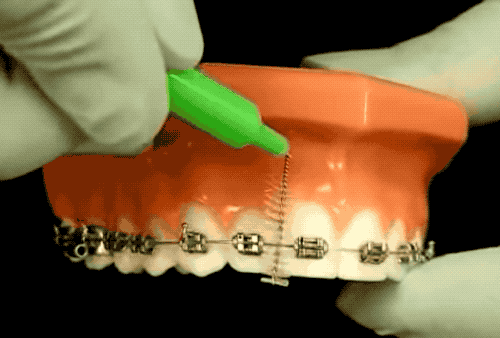

我甚至还找到了...可以做得更小的刷子，用来清洁牙箍...


校对：Cast + 江小丧

截图：阳哥

文中 Gif 截取自 Youtube 博主 Medlab Supplies 的 《test tube brush》、womashop 的 《Brush Twist-in Machine / Bürsteneindrehmaschine Zahoransky》、Steve Yang 的 《Bracesquestions.com - Brushing With Braces, How to Brush Teeth》、Breson Mechanical Engineering Project 的 《Brush Making Machine》、Lyng brushmachine 的 《Twisted-in Wire Brush Making Machine》、Borghi S.p.A. 的 《Borghi twisting machine - U TWIST》&《Borghi brush making machine - 2 TWIST》
