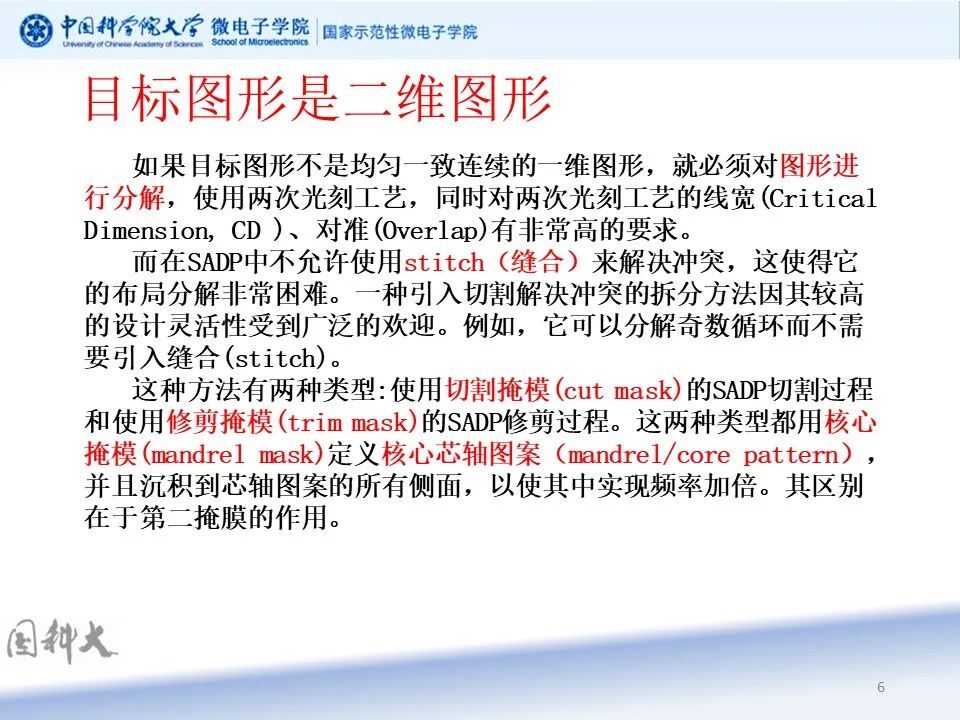

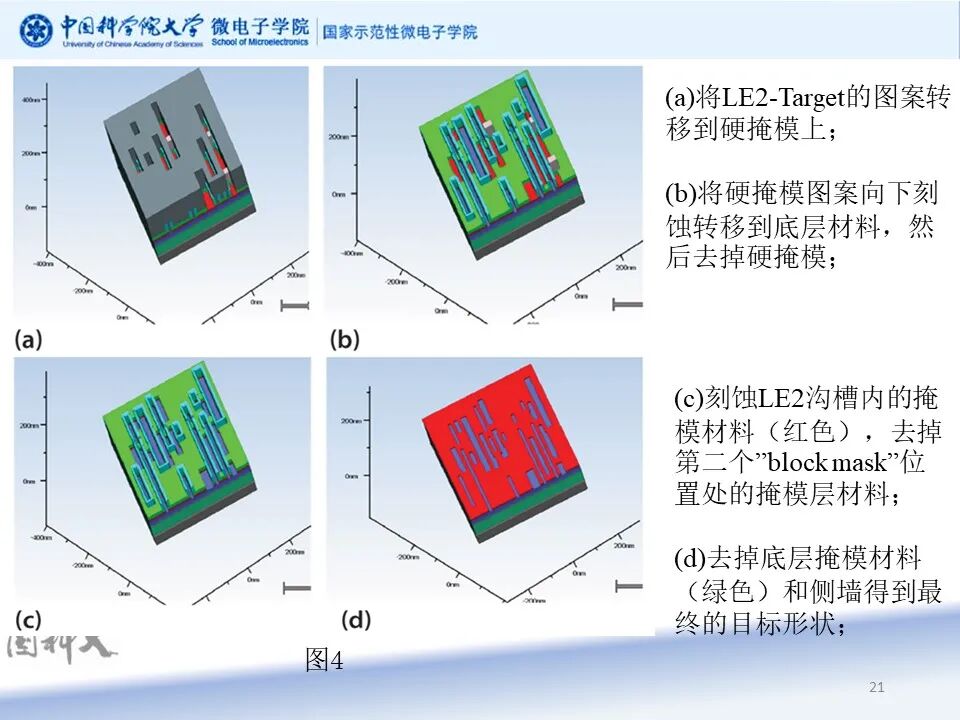

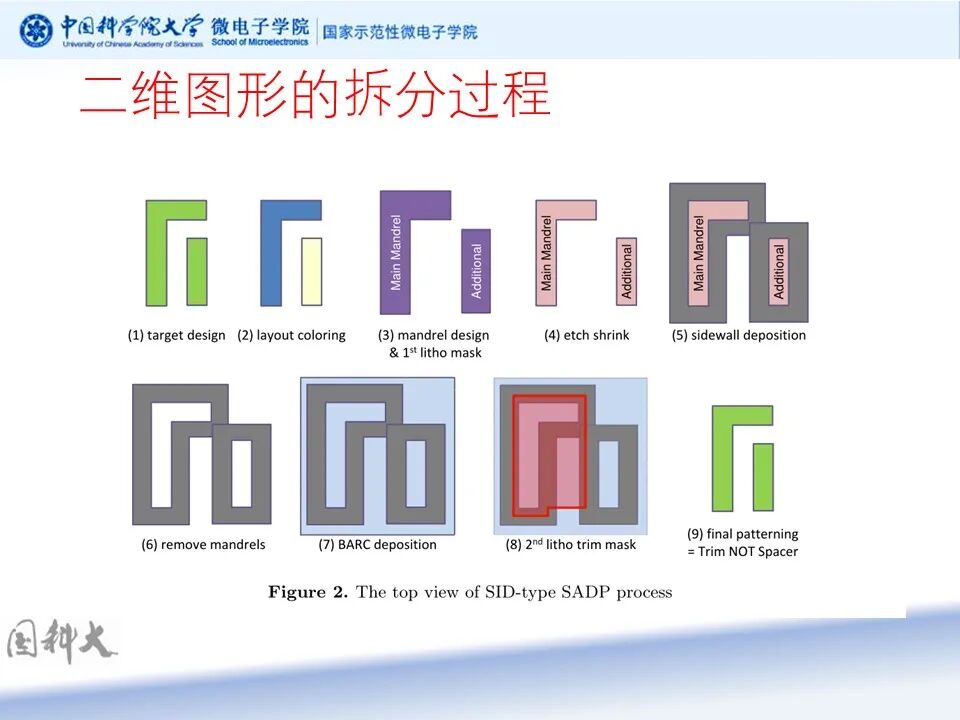

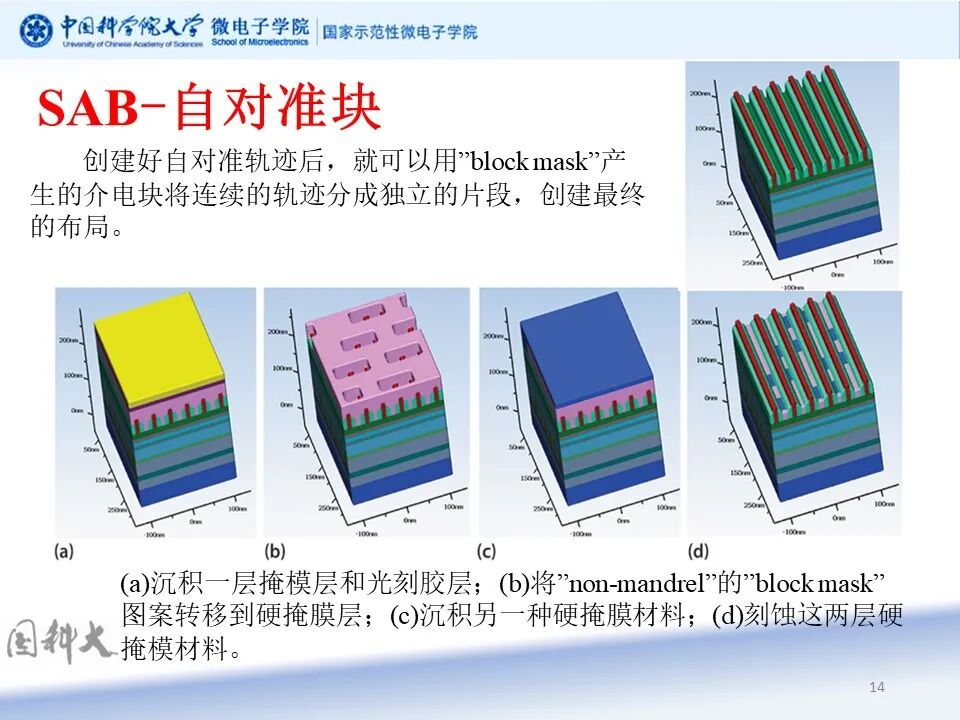

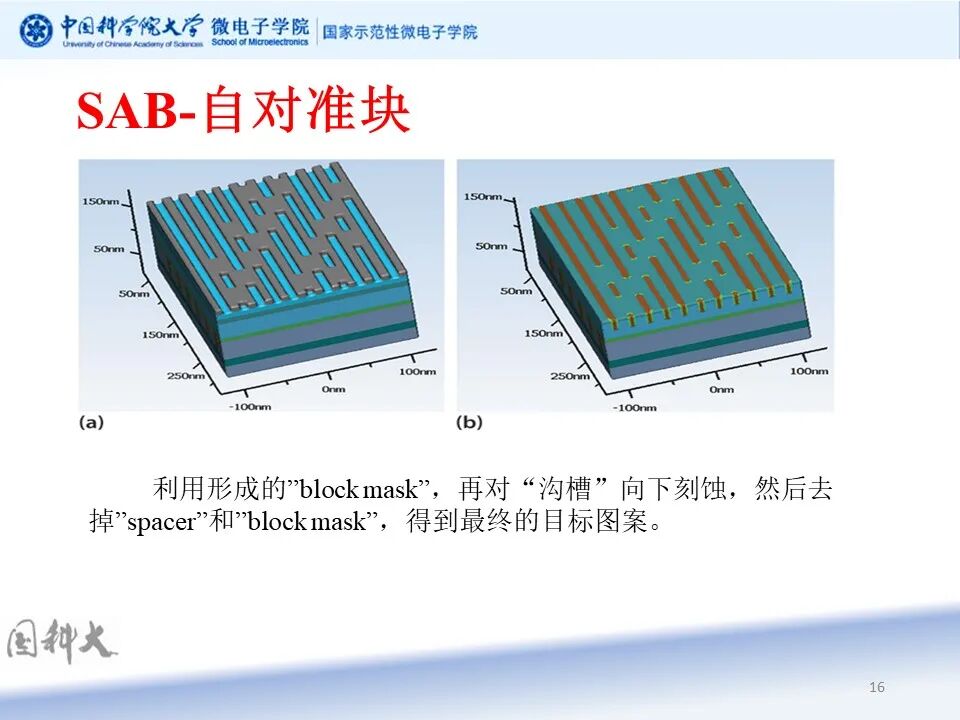

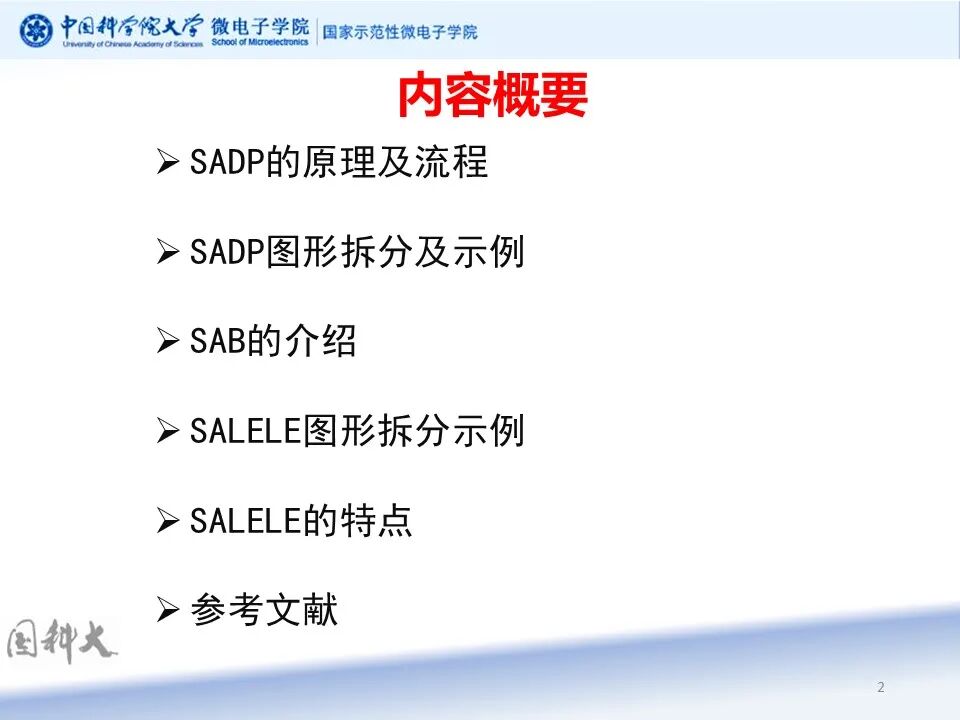

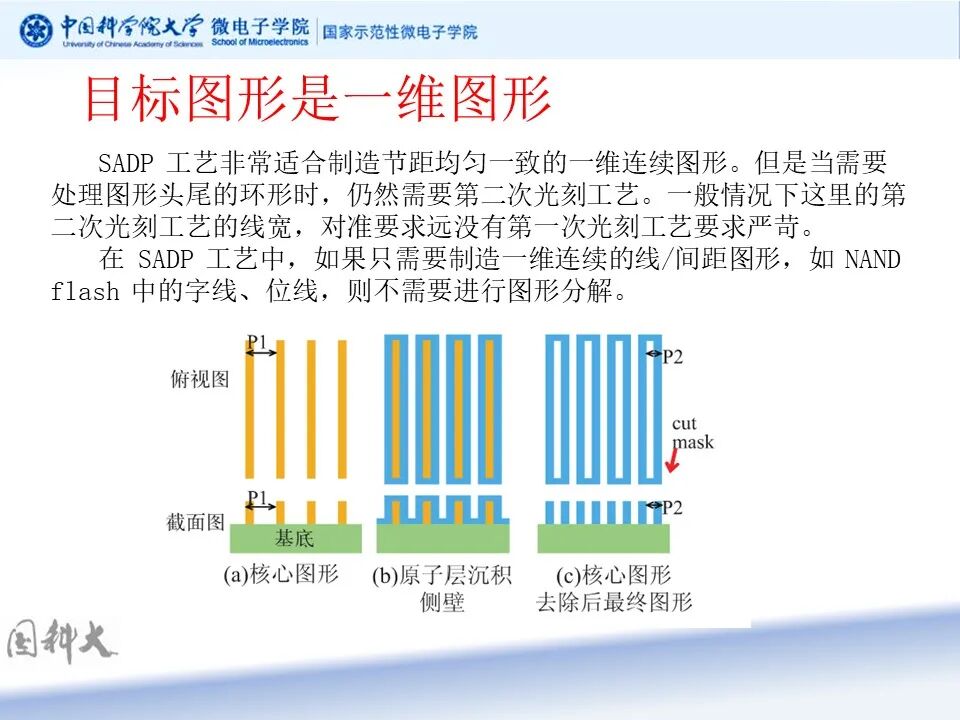

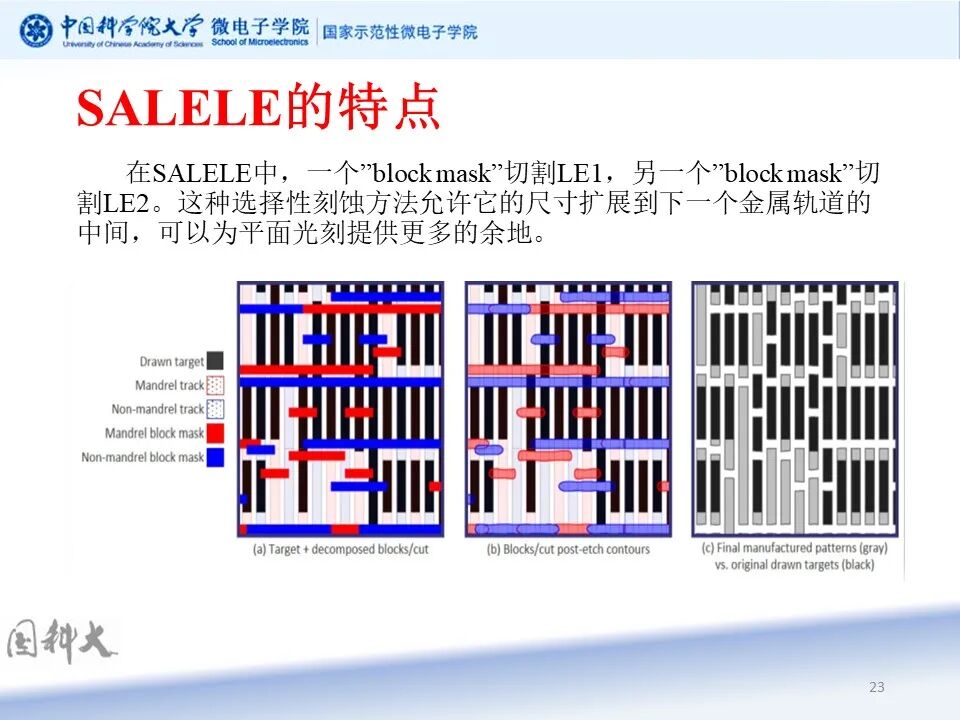

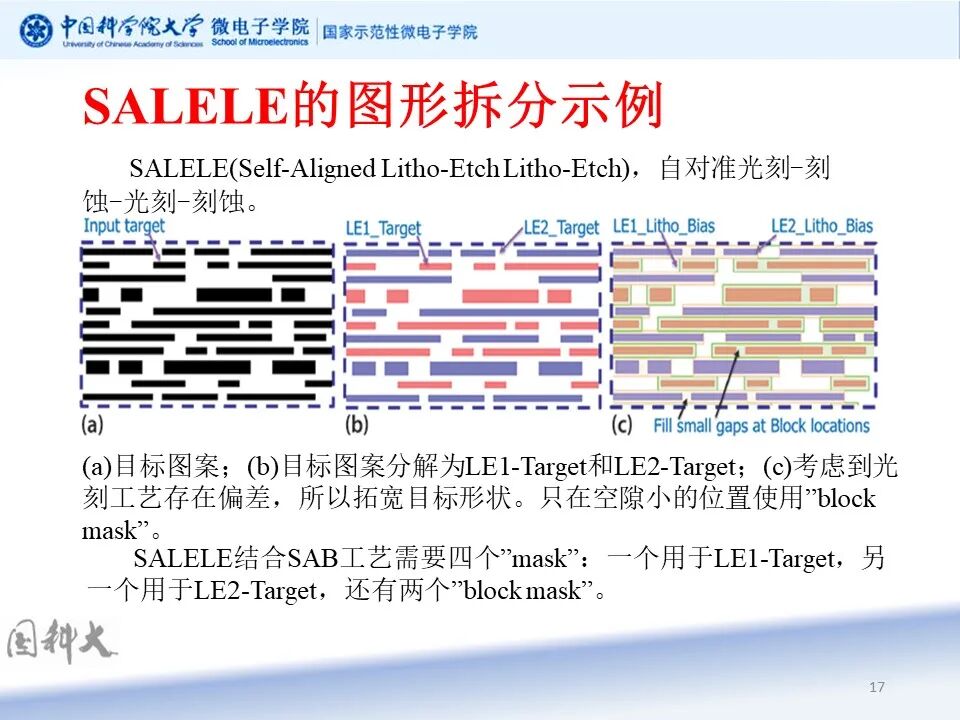

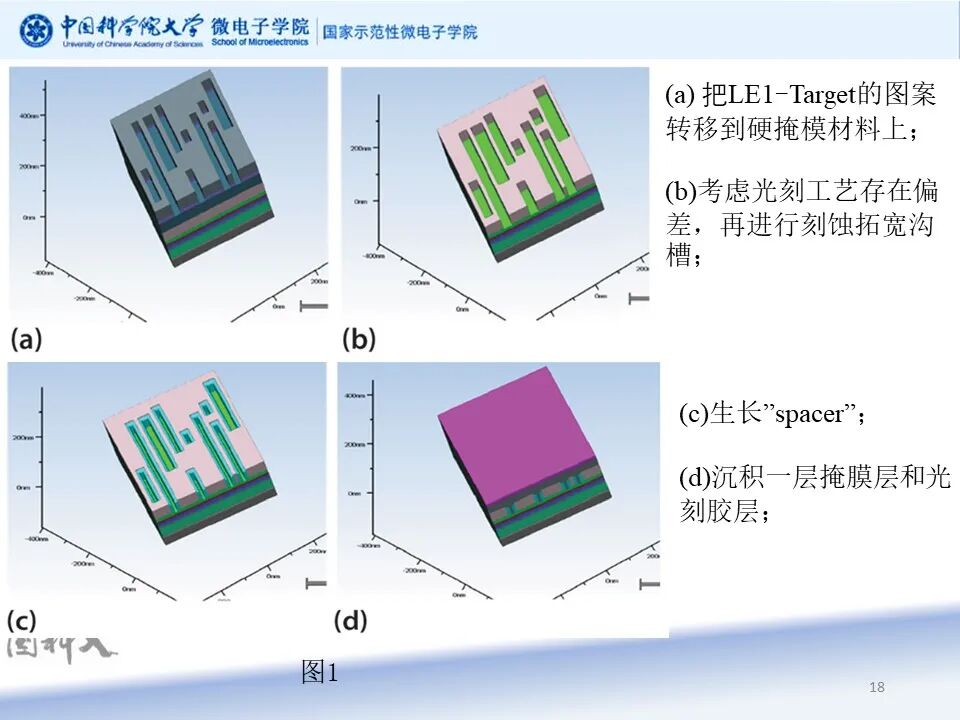

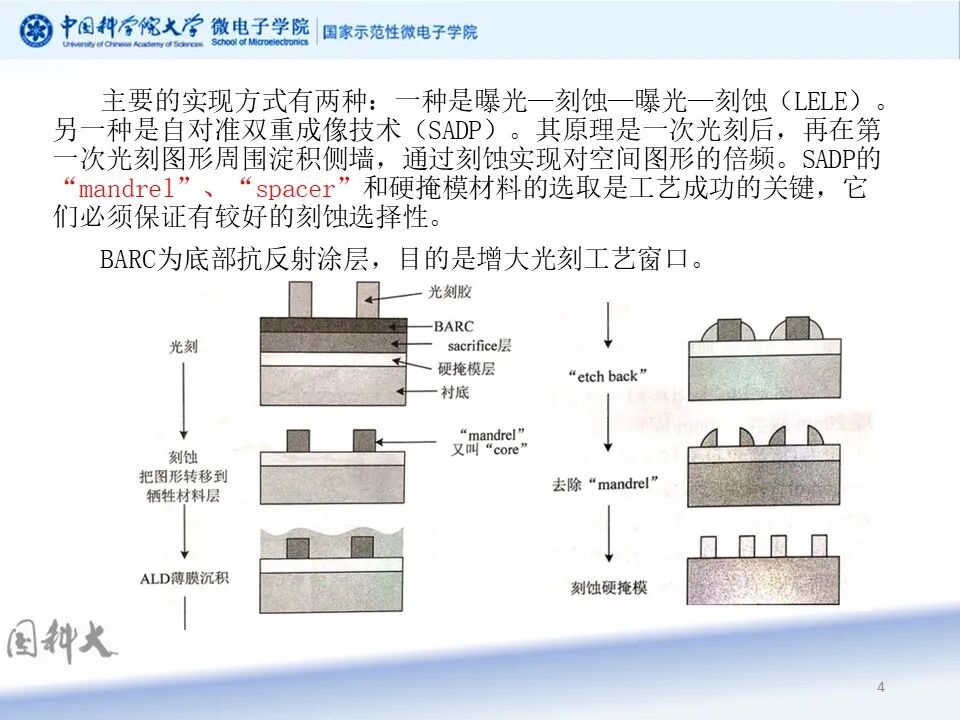

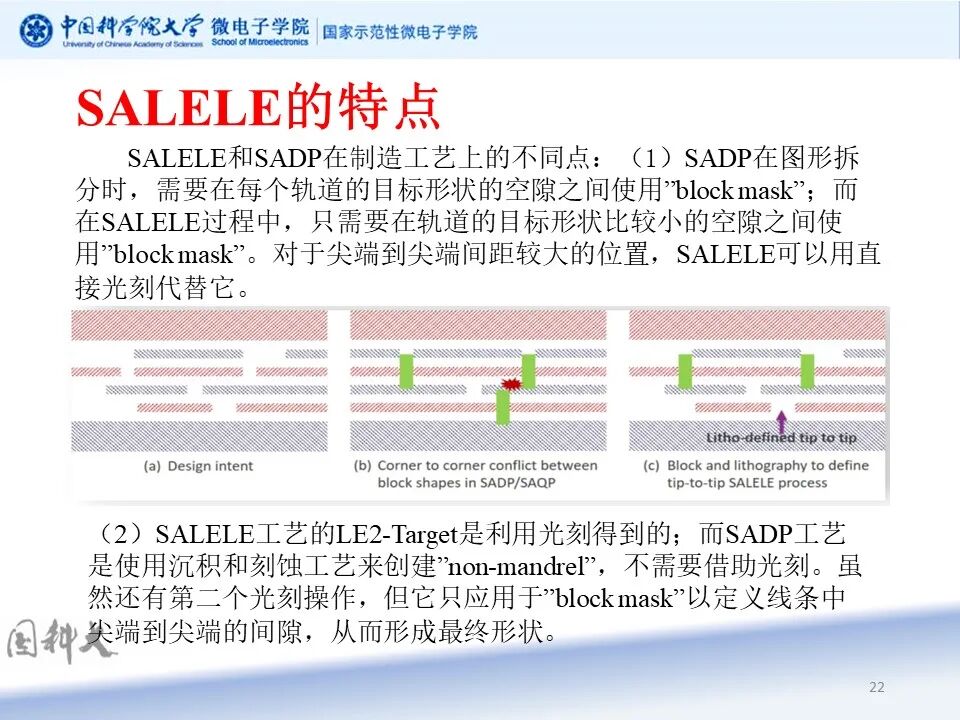

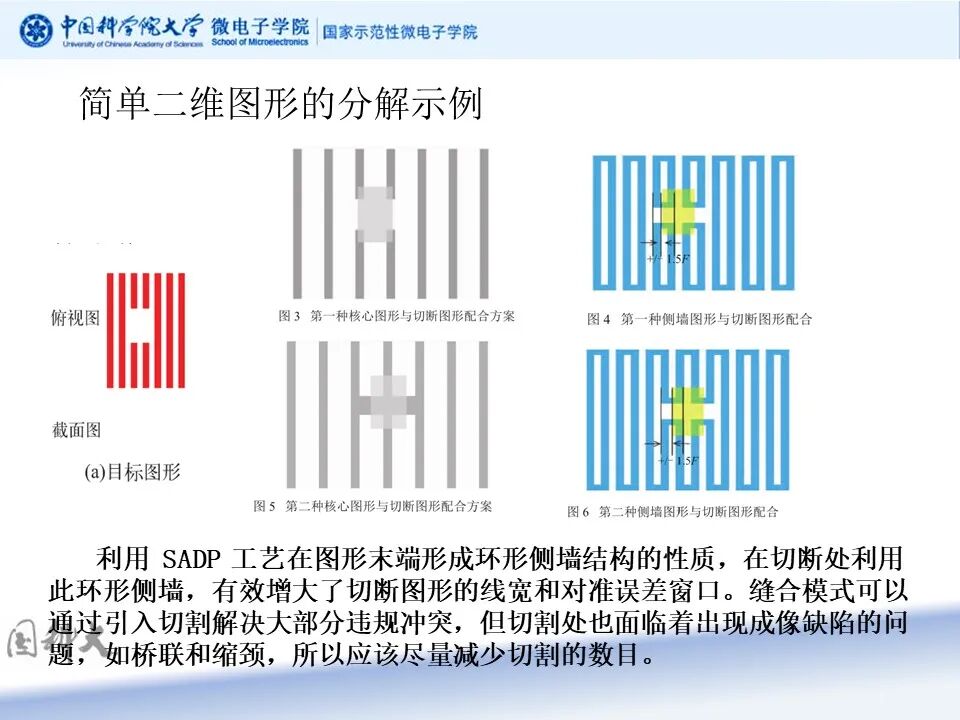

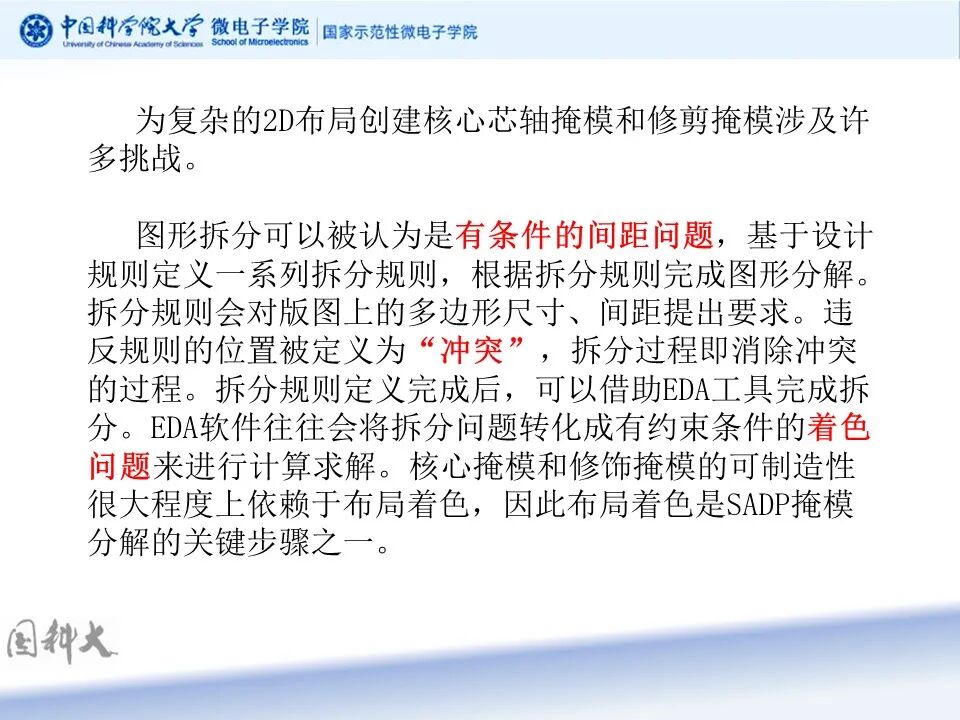

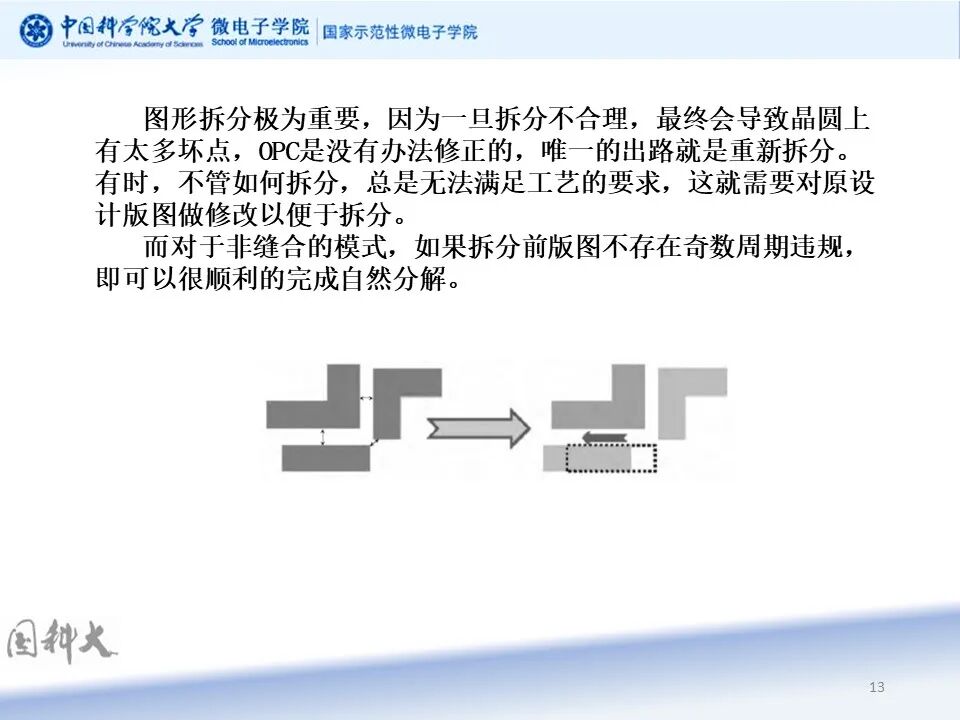

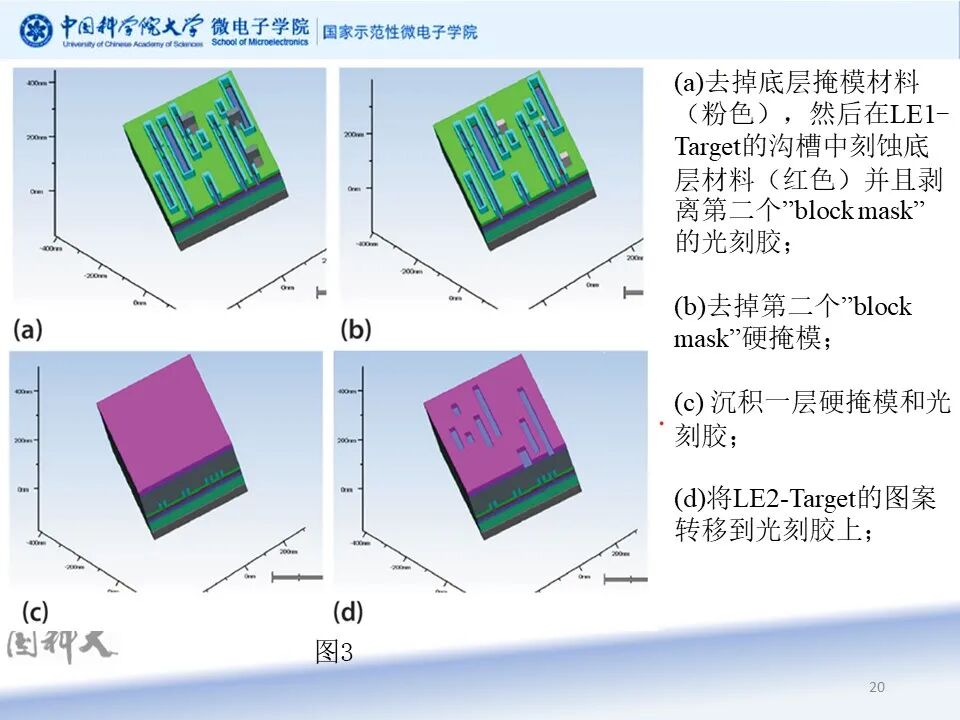

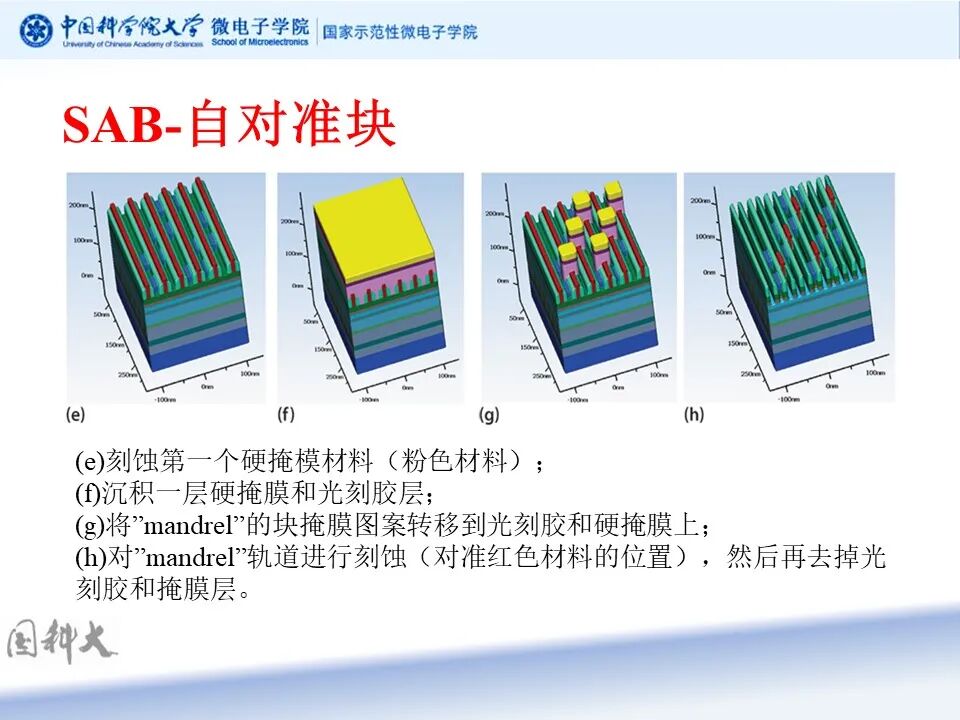

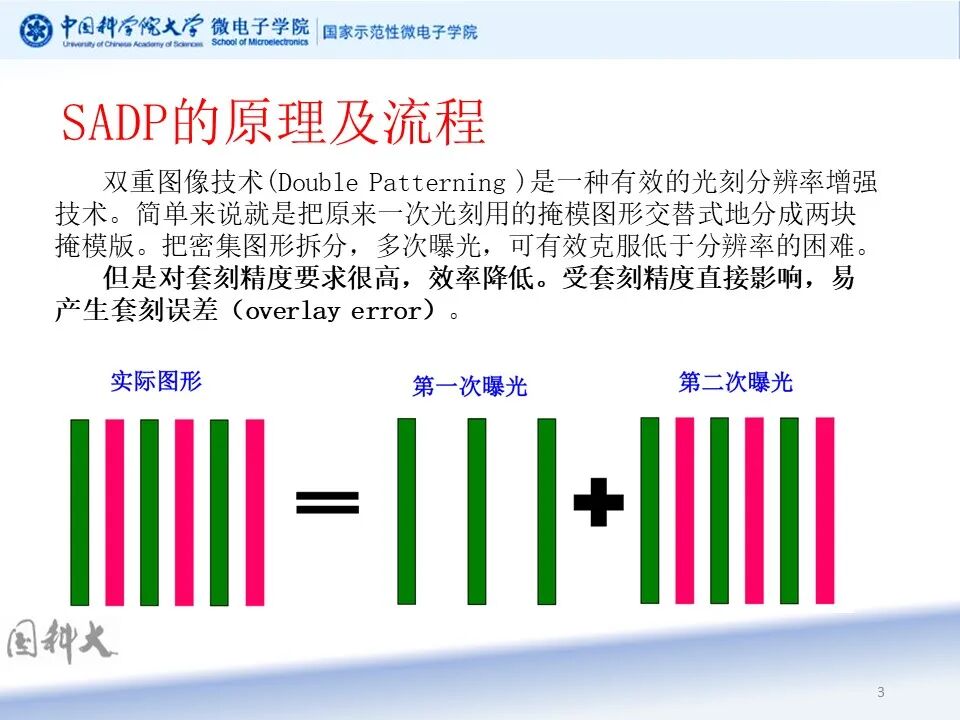

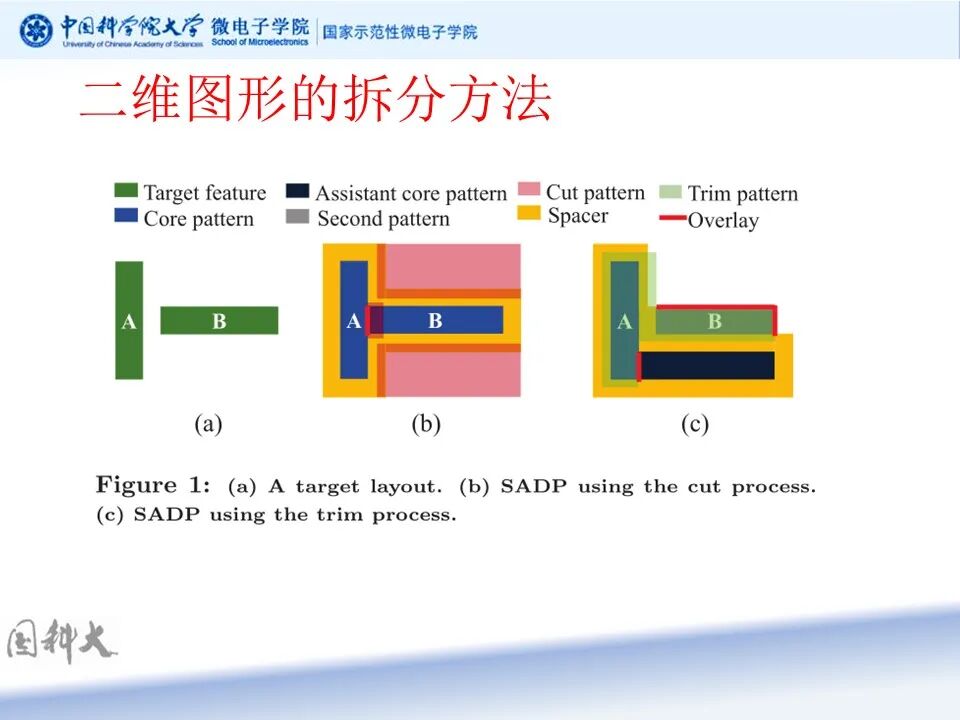

【Study】SADP和SALELE技术的特点及其图形拆分技术——《集成电路先进光刻技术与版图设计优化》

李紫菲 林春燕 光刻人的世界 6天前


编者按:中国科学院大学微电子学院是国家首批支持建设的示范性微电子学院。为了提高学生对先进光刻技术的理解,本学期微电子学院开设了集成电路先进光刻技术与版图设计优化》研讨课。在授课过程中,除教师系统地讲授外,学生还就感兴趣的课题做深入调研。师生共同讨论调研报告,实现教学互动。调研的内容涉及光刻工艺光刻成像理论、SMO、OPC和DTCO技术。考虑到这些内容也是目前业界关注的实用技术,征得教师和学生的同意,本公众号将续展示一些学生的调研结果这些报告还很初步,甚至有少许谬误之处,请业界专家批评指正。
