IR2110是International Rectifier Company 利用自身独有的高压集成电路及无门锁CMOS 技术,开发的大功率MOSFET和IGBT专用栅极驱动集成电路,已在电源变换、马达调速等功率驱动领域中获得了广泛的应用。该电路芯片体积小(DIP-14、SOIC-16),集成度高(可驱动同一桥臂两路),响应快( ton /tof = 120/94 n s ),偏值电压高(< 600 V ),驱动能力强,内设欠压封锁,而且其成本低,易于调试,并设有外部保护封锁端口。尤其是上管驱动采用外部自举电容上电,使得驱动电源路数目较其他IC驱动大大减小。对于发射机的4 管构成的全桥电路,采用2片IR2110驱动2个桥臂,仅需要一路10~20V电源,从而大大减小了控制变压器的体积和电源数目, 降低了产品成本, 提高了系统的可靠性。
本文通过实例演示,向大家介绍如何使用PSpice对IR2110的驱动电路进行仿真。

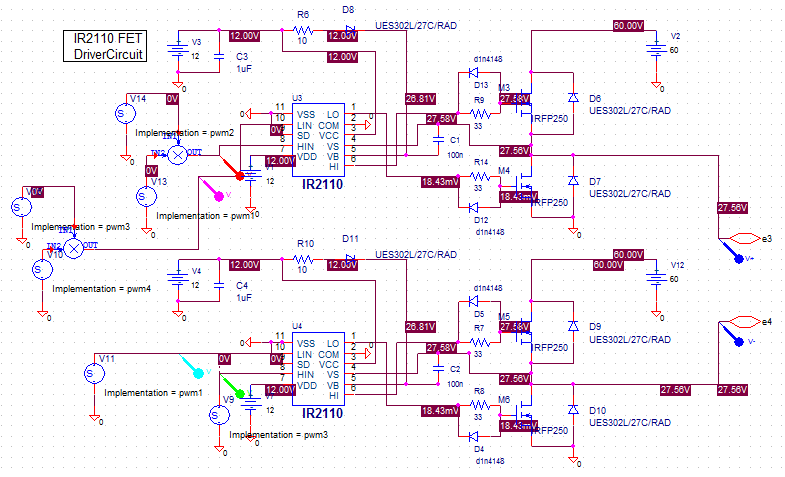

图1 电路建模与原理图设计

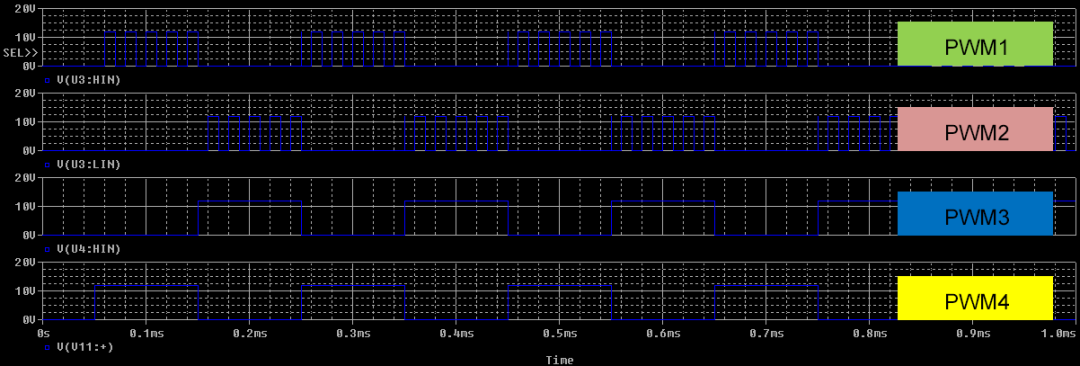

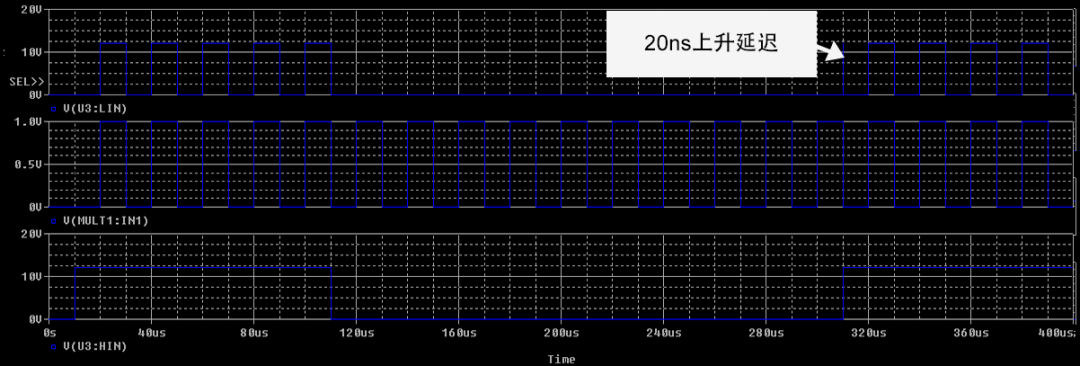

图2 输入激励波形图
仿真运行时间设置为1000us,步进10ns

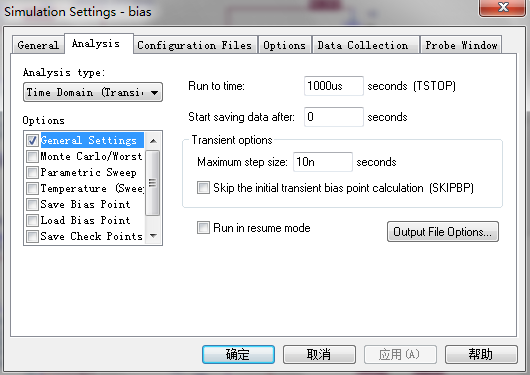

图3 瞬态仿真设置
输入波形文件编辑:
.STIMULUS pwm1 PULSE( 0 12 10u 10n 10n 100u 300u )
.STIMULUS pwm2 PULSE( 0 1 20u 10n 10n 10u 20u )
.STIMULUS pwm3 PULSE( 0 12 110u 10n 10n 100u 300u )
.STIMULUS pwm4 PULSE( 0 1 120u 10n 10n 10u 20u )

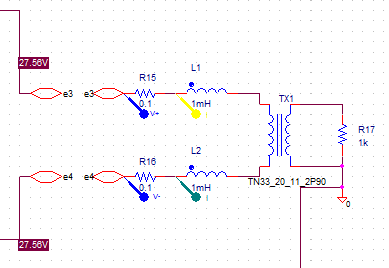

驱动器两端接口E3、E4接入理想非线性变压器输入端,外部引入线圈初级感抗2mH,电阻0.2欧姆。
图6 负载转换通路

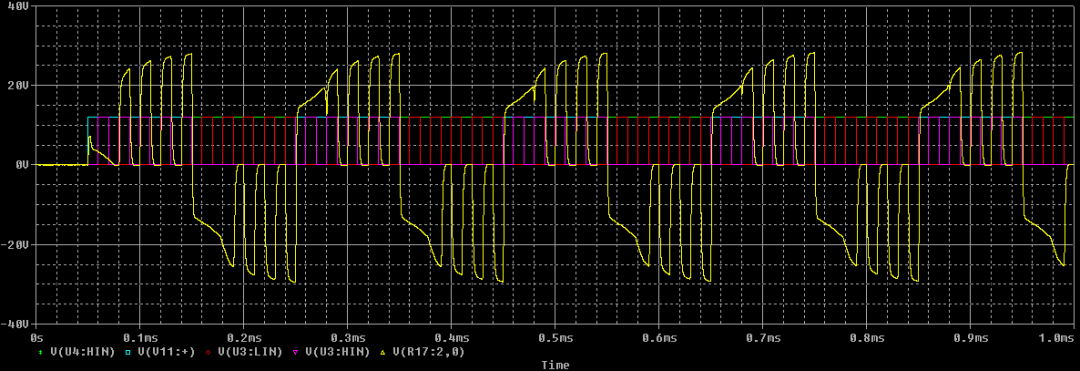

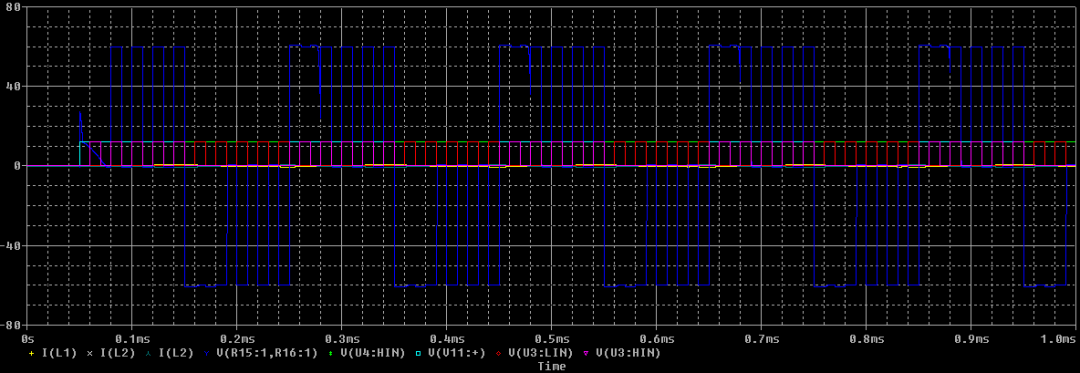

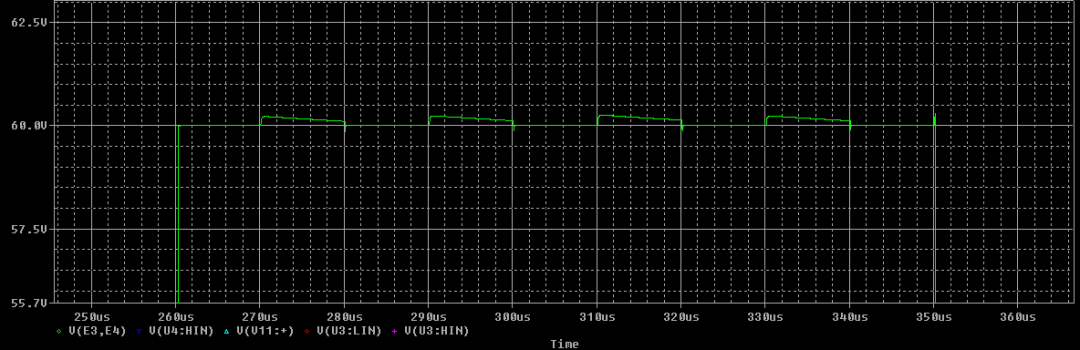

图7 变压器初级线圈两端电压波形(蓝色)

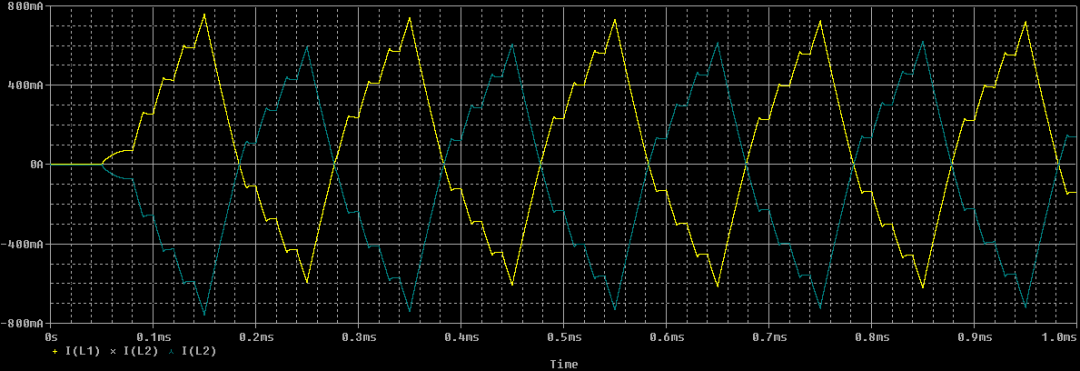

图8 变压器输入两端电流波形

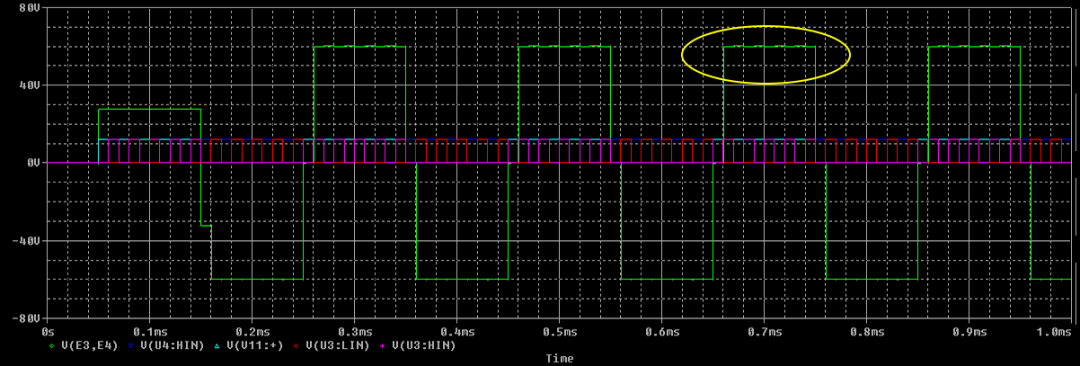

图9 变压器次级线圈两端电压波形(黄色)
总结
通过电路仿真,可以充分了解电路工作过程中每个节点的工作状态,在设计初期完成电路的运行状态分析,可以通过修改电路元件的参数完成电路调试功能,优化电路。仿真过程中,工程师需要充分了解电路的工作特性,并将其应用于仿真设置和参数调整中,这能给电路验证提供很好帮助。
