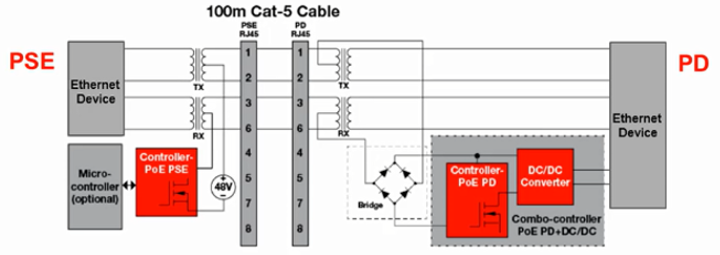

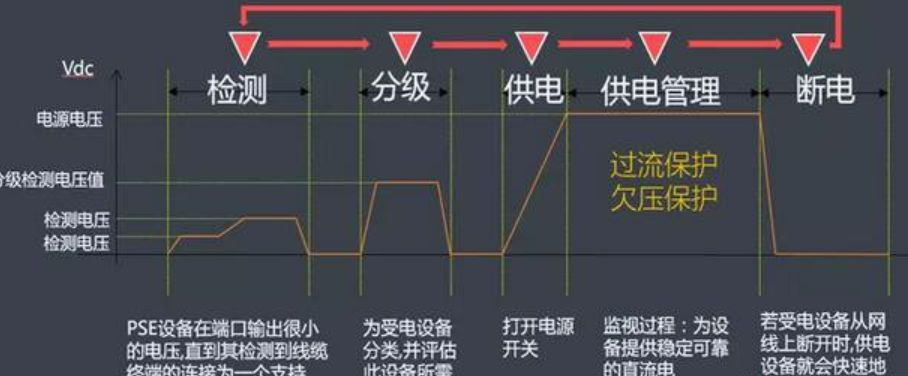

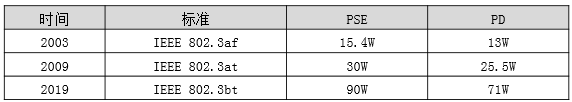

电气电子工程协会根据不同的功率应用场景，发布了IEEE 802.3af、IEEE 802.3at和IEEE802.3bt 3个以太网供电标准。特别是2019年IEEE 802.3bt标准发布，将PoE供电的功率大大提高，PSE提供90W的功率，经过100米网线后，PD的接收功率达到71W，该class 8功率等级主要应用在小基站供电系统中。并且，802.3bt标准向下兼容802.3af和802.3at标准；802.3bt的PD连接至低功率的802.3af和802.3at的PSE时，会工作在低功率状态，即“降级”。

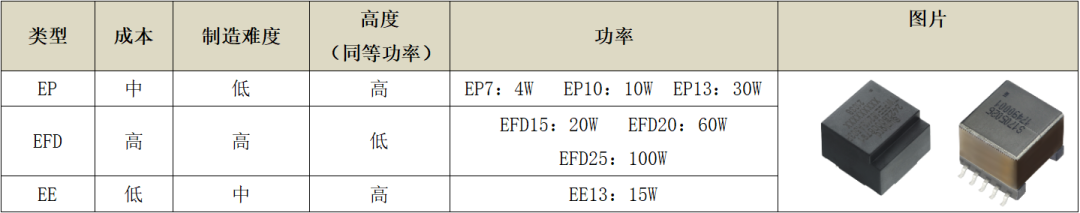

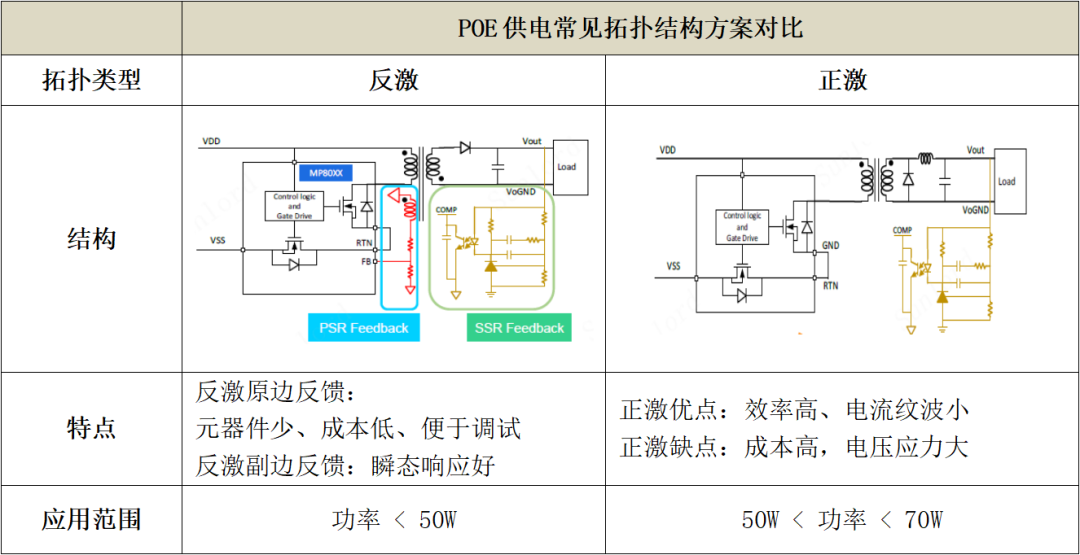

在PD设备的电路架构中，主要关注3个参数：尺寸、效率以及EMC。那么PD设备的要求和变压器的设计要求如何连接起来。

图片来源于网络

EMC衡量的是噪声源对敏感设备产生的干扰，包括传导和辐射组成，一方面要减小干扰源，另一方面就是要优化耦合路径。

为了减小EMI，首先要确认电路中的噪声来源，噪声源分为传导噪声源和辐射噪声源。传导噪声源一般是30MHZ以内的低频噪声，由电场的变化产生；传导噪声源主要是功率管的开关动作会导致MOS源级电压产生突变，会导致变压器将电压的突变传递到副边，提高MOS的驱动电阻能够降低开关速度，但是驱动损耗会上升；或者增加吸收电路，减小高频振荡。变压器的杂散参数对EMI影响较大，比如变压器Cp（原边绕组电场）就影响电压尖峰和电流纹波。

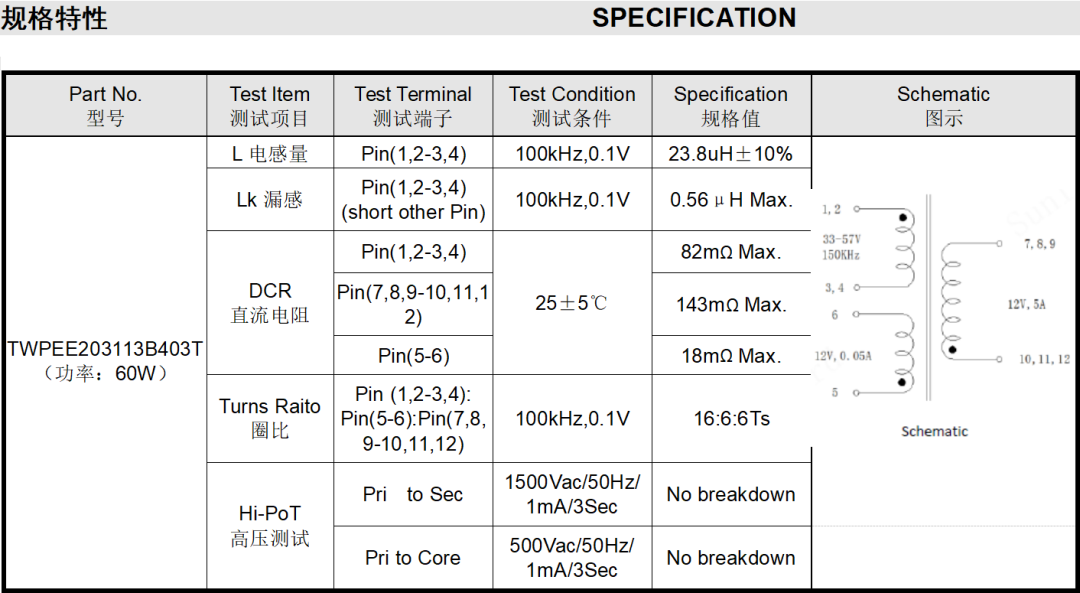

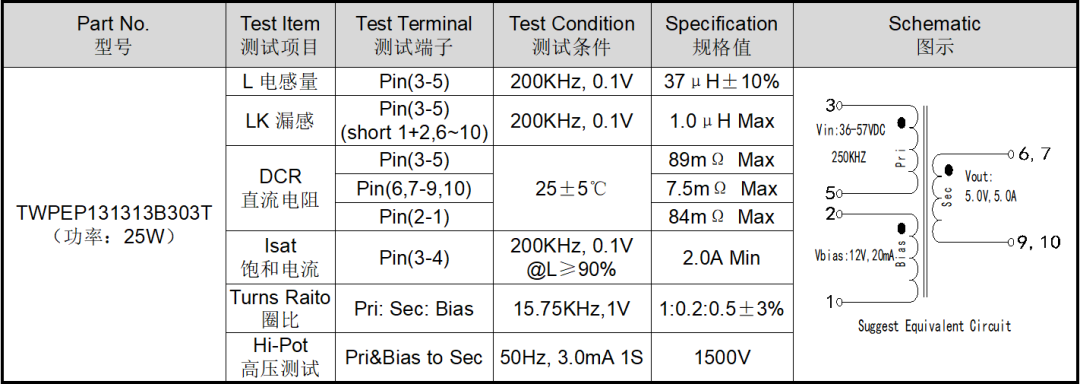

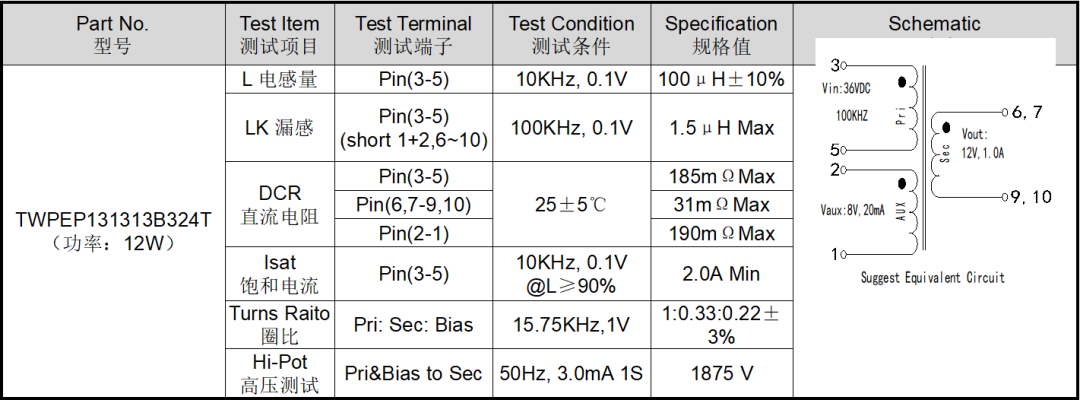

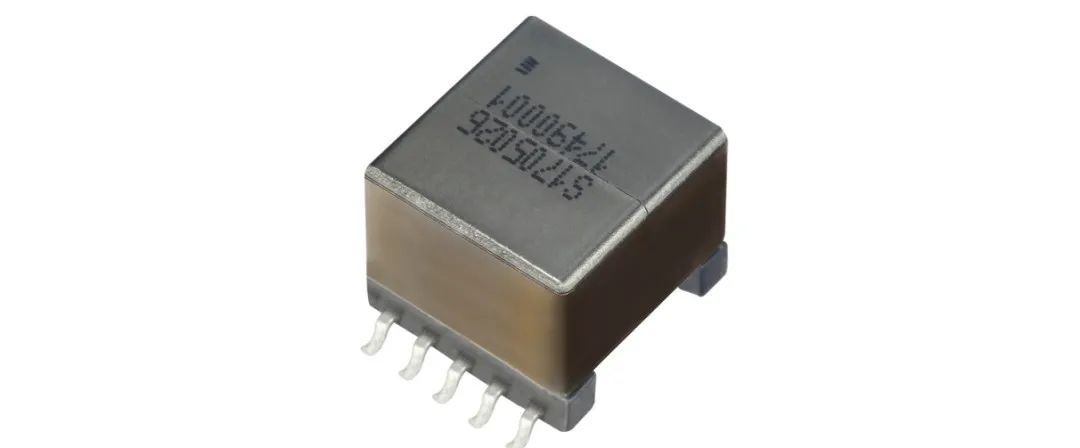

顺络电子拥有强大的变压器设计团队，在PoE供电的变压器设计中，从尺寸，效率以及EMC角度全面优化变压器的设计，满足客户的定制化需求。顺络电子拥有变压器全自动化产线，保证产品的可靠性和一致性，交货周期短，欢迎下单。
