艾为电子：专注于高品质数模混合信号、模拟、射频等芯片设计

今日芯闻昨天

由芯师爷主办的“2021 硬核中国芯”评选活动火热进行中，百余家国产芯企业报名参评，200余款产品将与广大电子工程师集中见面。

现以“云展览”的方式为您全方位展示中国芯产品及企业，同时请您为中国芯的前进投下宝贵的一票！

网络投票时间

8月15日-9月14日

快来为您支持的中国芯助力！

2021

硬核中国芯云展览

参评奖项

2021年度最佳国产电源管理芯片

2021年度最具潜力IC设计企业

企业介绍

上海艾为电子技术股份有限公司成立于2008年，是一家专注于高品质数模混合信号、模拟、射频的集成电路设计企业，主要产品包括音频功放芯片、电源管理芯片、射频前端芯片、马达驱动芯片等，产品型号达到470余款，可广泛应用于以智能手机为代表的新智能硬件领域，主要细分市场还包括以智能手表和蓝牙耳机为代表的可穿戴设备，以平板和笔记本电脑为代表的智能便携设备，以IoT模块和智能音箱为代表的物联网设备及其他智能硬件等。

2020年艾为芯片出货量约32亿颗，营收14.38亿元人民币，近三年复合增长率达43.95%。艾为已成为国内智能手机中数模混合信号、模拟、射频芯片产品的主要供应商之一。

产品介绍

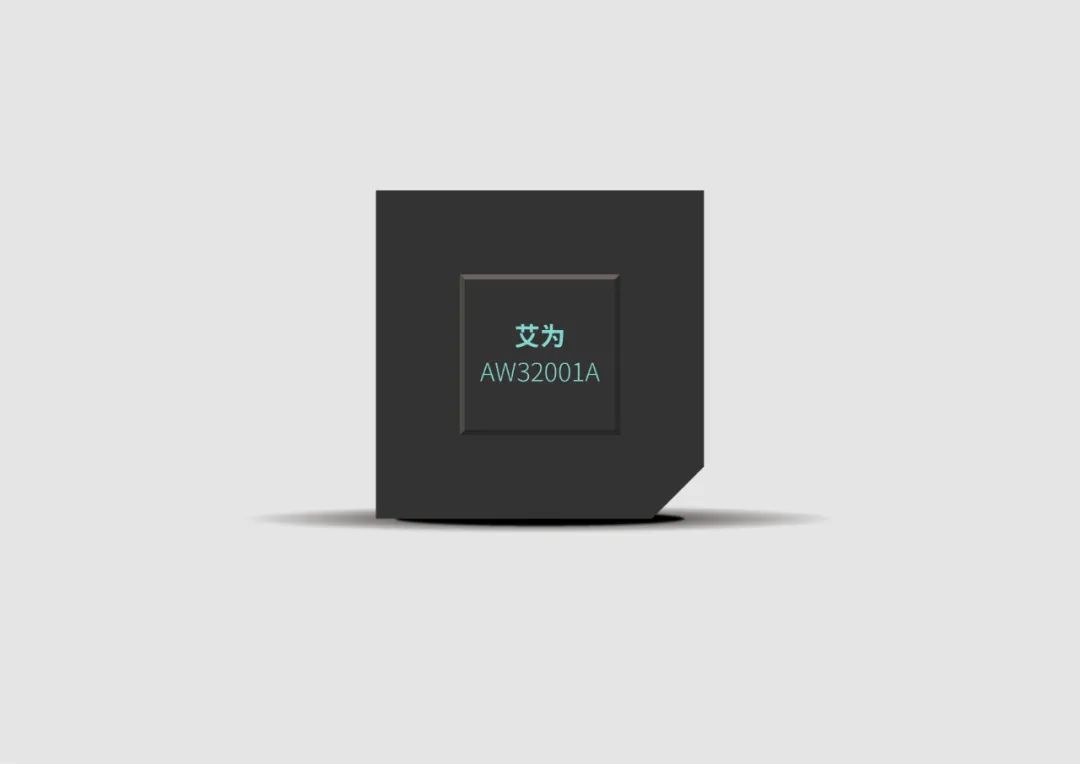

AW32001ACSR

智能穿戴的目的是探索一种全新的人机交互方式，通过智能设备穿戴在人体之上这种方式为消费者提供专属的、个性化的服务。TWS耳机、智能手表、手环、智能眼镜是目前比较热门的智能穿戴设备，为了便于携带，产品都很轻便。设备自带的电池容量都在35mAh~500mAh之间，如何为这些小电池产品充电成为一个困扰各大厂商的难题。

①产品性能：

AW32001A充电电流2~500mA ，充电电压等参数I2C接口灵活可配置。可以适用各种穿戴设备的应用。充电电流和充电电压精度都很高，可以完美支持TWS耳机、手表、手环、智能眼镜等小电池容量设备。另外，AW32001A VBUS端口DC耐压-5V~28V，同时集成OVP保护功能，保证穿戴设备充电更安全。

②价格竞争力：

AW32001A 采用小巧的WLCSP封装1.68x1.68-9B，占板空间小，外围搭配8颗电阻电容，就可以形成完整的充电方案，系统成本非常有优势。

③技术创新：

AW32001A集成powerpath功能，可以有效提升用户体验。比如，设备电池过放了，插上适配器后，设备能够快速启机，和用户进行交互。另外，充电IC带powerpath功能，可以有效延长设备电池的使用寿命，比如手表放置充电座上一晚上，系统的耗电都是来自适配器，电池不会反复充放。

AW32001A的充电截止电流小至1mA，对于TWS耳机等小电池产品，电量充的更饱满，续航时间更长。比如，对于一个50mAh电池容量的设备来说，1mA充电截止电流要比10mA充电截止电流多充进8.8%的电量，续航更持久。

AW32001A作为一款充电芯片，为了更加安全可靠的为穿戴设备充电，芯片集成9重安全保护，包括过压、过流、过温、短路、防反接等，保证智能穿戴设备充电更安全。

④客户服务：

AW32001A陆续被华为、荣耀、华勤、歌尔、龙旗、兴旺达、奋达等厂商，应用在诸如手表、手环、TWS耳机、智能眼镜、电容笔、蓝牙键盘等产品上面。自2019年11月推出至今，已实现营收6240多万元。

⑤应用案例介绍：

Freebuds pro, Freebuds 4i, Earbuds2SE, 华为手环6, 第二代M-Pencil, vivo 无线影音耳机等多款智能设备上应用量产。

为艾为电子投票的理由：

公司优势：

1. 技术积累丰富，具备持续创新能力

公司致力于数模混合信号、模拟、射频等集成电路的设计以及相关技术的开发。截至2020年12月31日，公司及控股子公司已取得232项专利，其中227项为境内专利，5项为境外专利；在中国境内登记集成电路布图设计专有权396项。公司的核心技术及芯片产品获得了诸多国际和国内知名品牌公司的认可，并获得上海市2020年工业强基项目支持。

2. 产品市场优势

艾为主要产品包括音频功放芯片、电源管理芯片、射频前端芯片、马达驱动芯片等，在各个细分市场中均具备自身独特的竞争优势。

在音频功放芯片领域，公司开展了包括10V数字功放研发、支持8-band EQ，1-band DRC的音效软件开发、8.5V Boost电感升压，高PSRR，低噪声，大音量的第三代模拟高压智能功放研发等多个重大项目，实现了在电荷泵升压、DC-DC Boost升压的模拟功放、集成SKTune音效算法、喇叭IV电流电压检测保护算法及喇叭双IV检测保护算法的数字智能音乐功放方面的持续突破。

在电源管理芯片领域，公司推出FC封装的OVP，面向NB-IoT的降压技术突破以及面向穿戴产品的线性Charger产品发布，并形成了充电端口保护技术、锂电池线性充电技术等核心技术。

在射频前端芯片领域，公司围绕手机、IoT、穿戴设备中射频前端器件展开研究和技术攻克，以接收端的2T、4T、6T、8T开关、GPS低噪声放大器、LTE低中高频放大器、FM低噪声放大器等小器件和技术包围手机前端应用，并对其中的相关技术进行重点攻克，取得了OQ降噪技术，极低功耗的GPS低噪声放大器、耐高压天线调谐开关等核心技术。

在马达驱动芯片领域，公司自主研发的马达驱动芯片包括基于触觉反馈的线性马达驱动、音圈马达驱动，以及各类传统马达驱动。覆盖了从高压驱动到常压驱动以及游戏应用算法，实现了听觉、触觉的同步反馈。

3. 所获荣誉

艾为电子是经由工信部认定的“集成电路设计企业”、专精特新“小巨人”企业，被上海市政府授予“高新技术企业”、“科技小巨人企业”、“专精特新企业”等多项荣誉，获得“上海市企业技术中心”认定，入选“上海软件和信息技术服务业百强”，获批2020年张江专项资金“高增长资助”项目支持。

公司曾连续多年获评“十大中国IC设计公司”，蝉联2020年中国模拟半导体飞跃成就奖之“优秀企业奖”；荣获上海市人工智能技术协会“2020年度科技创新奖”、“上海市集成电路行业杰出贡献奖”等多项行业殊荣，艾为芯及艾为人的专业技术支持已获得业内各大客户的高度认可。

行业展望与公司发展规划：

艾为电子致力于持续开发全系列的数模混合信号、模拟、射频的集成电路产品，打造集成电路设计行业领先的技术创新平台。公司坚持技术创新进步，凭借着深厚的集成电路技术储备和成熟的行业应用解决方案，持续推出在性能、集成度和可靠性等方面具有较强竞争力的音频功放芯片、电源管理芯片、射频芯片、马达驱动芯片等产品，同时通过优质的技术服务为客户的手机等新智能硬件产品提供良好的技术支持。

艾为电子以“用科技的力量创造美好未来，用心为客户、员工、合作伙伴和股东创造价值”为使命，秉持着“客户需求是艾为存在的唯一理由，高素质的团队是艾为的最大财富”的理念，努力提升核心技术水平、产品性能及客户服务能力，以自主创新为驱动，不断推动企业发展，矢志成为具有国际竞争力的数模混合信号、模拟、射频芯片设计公司，服务全球客户。
