PANCHIP：为智慧物联网、工业互联网提供优质射频芯片

今日芯闻前天

由芯师爷主办的“2021 硬核中国芯”评选活动火热进行中，百余家国产芯企业报名参评，200余款产品将与广大电子工程师集中见面。

现以“云展览”的方式为您全方位展示中国芯产品及企业，同时请您为中国芯的前进投下宝贵的一票！

网络投票时间

8月15日-9月14日

快来为您支持的中国芯助力！

2021

硬核中国芯云展览

参评奖项

2021年度最佳国产射频芯片

2021年度最具创新精神IC设计企业

2021年度国产替代卓越表现企业

企业介绍

上海磐启微电子有限公司作为中国领先的智慧物联网、工业互联网芯片设计企业，成立于 2010 年，总部设立于中国上海，并在苏州和深圳分别设立了研发中心及分公司。目前公司拥有员工100余人，研发人员占比超过75%。核心团队多来自于国内外顶尖高校、科研机构。公司拥有专利超130项，涵盖了无线通信、射频、SoC等领域的关键技术。

公司拥有Sub-1G系列、BLE系列、BLE-lite系列三大产品，广泛应用于资产管理、室内定位、工业互联、智能家居、智慧城市等领域。

在Sub-1G领域，公司研制出了国内唯一完全拥有自主知识产权的、打破国际完全垄断的ChirpIOT™系列芯片及平台。

公司在基于BLE的AoA室内定位领域，依托公司BLE系列产品，推出国内第一款定位精度达亚米级的蓝牙AOA 室内定位系统xLocate™。以“自主芯片+算法”的独特模式开拓室内定位在5G、行业内定位应用的新篇章。

“磐石品质、启芯无限”，上海磐启微电子以“物联互联”为基本，着眼于国家三大基础设施建设，矢志成为国际一流的芯片设计企业。

，时长

01:50

视频来源：芯师爷

产品介绍

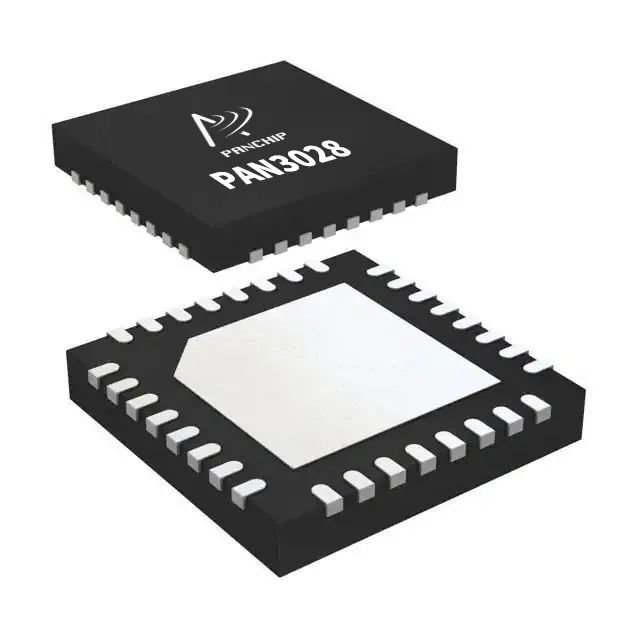

PAN3028

①产品性能：

●工作频段：370~600 MHz，740~1200MHz

●调制方式：ChirpIOT™

●发射输出功率：-7dBm ~ 22dBm

●最大链路预算可达：162dB

●灵敏度低至-140dBm@62.5KHz

●工作电流

- 休眠电流：400nA

- 接收电流：12.5mA

●发射电流：135mA@22dBm，83mA@18dBm，25mA@0dBm

●支持带宽：62.5KHz、125KHz、250KHz、500KHz

●支持SF因子：7~12

●支持码率：4/5，4/6，4/7，4/8

●支持低速率模式

●支持4线SPI配置接口

●卓越的抗阻塞特性

●完全集成的频率合成器

●工作电压：1.8V ~3.6V；DCDC模式2V~3.6V

●工作温度：-40℃~85℃

●封装：QFN32，5×5mm

②价格竞争力：

从设计到生产均在国内完成，具有极高性价比。

③技术创新：

PAN3028是一款采用ChirpIOT™调制解调技术的低功耗远距离无线收发芯片，支持半双工无线通信，工作频段为370~600 MHz和740~1200MHz，该芯片具有高抗干扰性、高灵敏度、低功耗和超远距离等特性。具有-140dBm的灵敏度，22dBm的输出功率，产生业界领先的链路预算，使其成为远距离传输和对可靠性要求极高的应用的最佳选择。

与常规调制技术相比，PAN3028在阻塞和邻道选择方面也具有显著的优势，可以进一步提高通信可靠度。同时，它还提供了较大的灵活性，用户可以自行调节扩频调制带宽、扩频因子和纠错率，解决了传统芯片在距离、抗干扰能力和功耗之间的折衷问题。

④客户服务：

国内团队规模超100人，为客户提供多样的参考方案以及及时的技术支持。

⑤应用案例：

智慧表计

ChirpIOT™智慧表计应用方案主要用于检测水、电、气表等设备，集数据采集、传输、处理等功能。由于ChirpIOT™具有远距离的优势，在室内环境传输距离达3~5km，郊区传输距离超15km，能够完整覆盖小区范围。同时，ChirpIOT™低功耗的优势使得一天一抄的前提下，普通电池能够使用超10年，大大减小了人力维护成本。ChirpIOT™的配备的轻量级网关也使得具体应用场景极易部署。
