之前展示过STM32移植LuatOS、基于Win32的LuatOS仿真器，其中也演示了LuatOS在Win32上运行LVGL的效果，无须硬件即可轻松调试：

合宙Luat ，
LuatOS百变应用—LVGL效果演示@合宙Luat

在实际开发应用中字体的使用也必不可少，今天特别带来LuatOS应用的LVGL字体篇：

LVGL字体支持很全，支持UTF-8编码的Unicode字符，分内部字体和外部字体，字体制作工具也很多：LVGL官方的字体制作工具、第三方的LvglFontTool和MCU_Font等。

本文将介绍LVGL内外部字体的制作方法及所用工具，方便大家对其有整体了解。点击文末【阅读原文】链接，可获取相关源码。





1


LVGL内部字体简介



LVGL的内部字体分为 LVGL自带字体和自己制作的自定义内部字体。

1.1 LVGL自带字体

LVGL内部已支持多种字体大小，同时支持多国语言：希伯来语、阿拉伯语、波斯语字母及其所有形式，并且支持中文。不过中文的支持是使用1000多个最常见的部首组成的，实际测试会发现很多汉字都没有。

常用字体通过LV_FONT_… 定义在lv_conf.h 中启用即可。

▼上下滚动，查看全部▼

/* Montserrat fonts with bpp = 4
* https://fonts.google.com/specimen/Montserrat  */
#define LV_FONT_MONTSERRAT_8     0
#define LV_FONT_MONTSERRAT_10    0
#define LV_FONT_MONTSERRAT_12    0
#define LV_FONT_MONTSERRAT_14    1
#define LV_FONT_MONTSERRAT_16    0
#define LV_FONT_MONTSERRAT_18    0
#define LV_FONT_MONTSERRAT_20    0
#define LV_FONT_MONTSERRAT_22    0
#define LV_FONT_MONTSERRAT_24    0
#define LV_FONT_MONTSERRAT_26    0
#define LV_FONT_MONTSERRAT_28    0
#define LV_FONT_MONTSERRAT_30    0
#define LV_FONT_MONTSERRAT_32    0
#define LV_FONT_MONTSERRAT_34    0
#define LV_FONT_MONTSERRAT_36    0
#define LV_FONT_MONTSERRAT_38    0
#define LV_FONT_MONTSERRAT_40    0
#define LV_FONT_MONTSERRAT_42    0
#define LV_FONT_MONTSERRAT_44    0
#define LV_FONT_MONTSERRAT_46    0
#define LV_FONT_MONTSERRAT_48    0
/* Demonstrate special features */
#define LV_FONT_MONTSERRAT_12_SUBPX      0
#define LV_FONT_MONTSERRAT_28_COMPRESSED 0  /*bpp = 3*/
#define LV_FONT_DEJAVU_16_PERSIAN_HEBREW 0
 /*Hebrew, Arabic, PErisan letters and all their forms*/
#define LV_FONT_SIMSUN_16_CJK            0
 /*1000 most common CJK radicals*//*Pixel perfect monospace font * http://pelulamu.net/unscii/ */
* http://pelulamu.net/unscii/ */
#define LV_FONT_UNSCII_8     0
#define LV_FONT_UNSCII_16     0



当你要使用一些好看的字体，或者中文等LVGL没有集成的字体怎么办呢？当然可以自己制作字库。

1.2 LVGL内部自定义字体

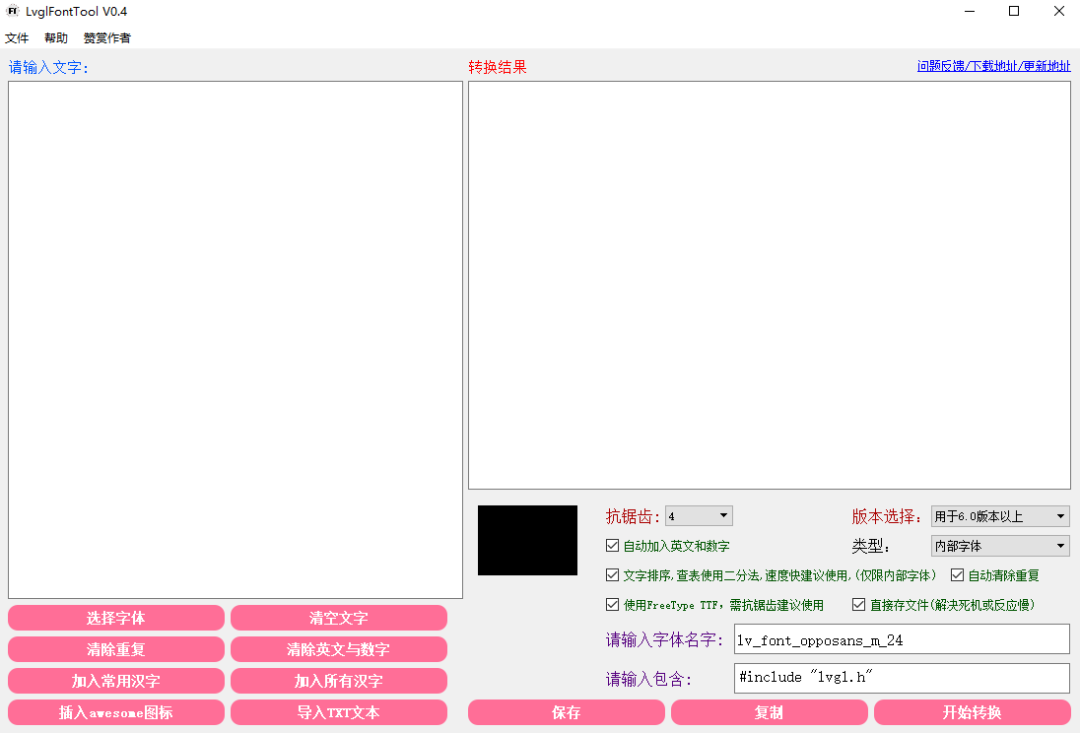

首先介绍使用LvglFontTool制作内部字体，打开LvglFontTool：

抗锯齿选择默认，我们的lvgl是7.11版本，所以此处版本选择6.0版本以上，英文和数字根据自己需要勾选，类型选择内部字体，剩下都勾选上即可，字体名自己设置，包含里加上lvgl.h头文件。

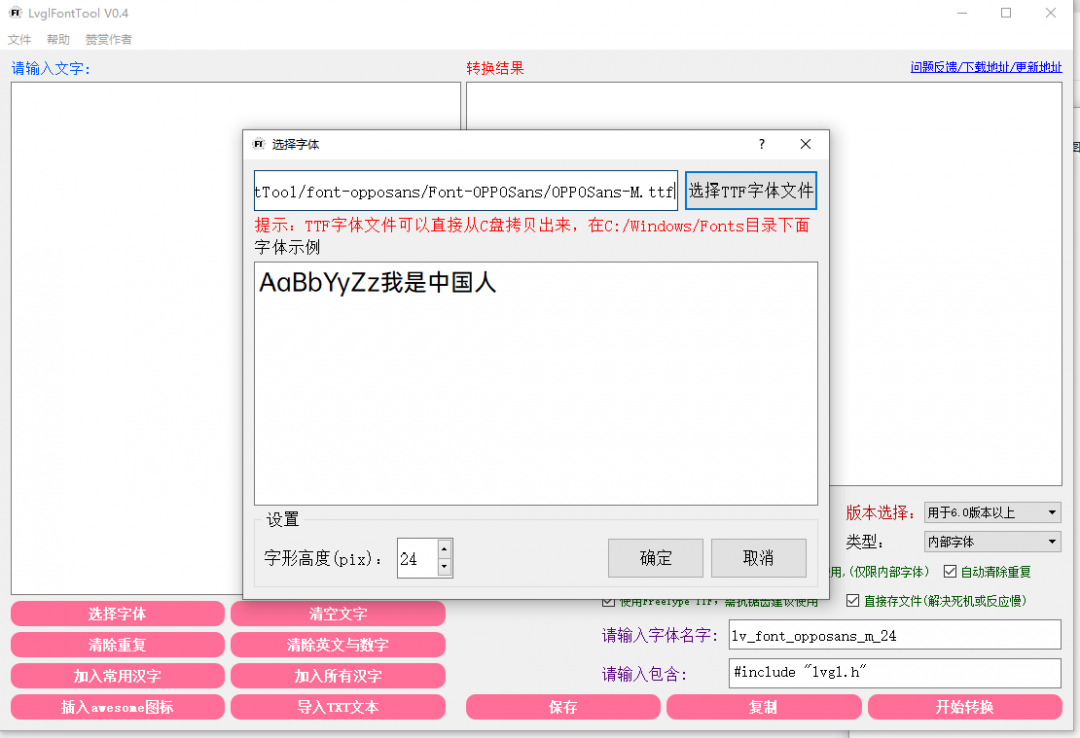

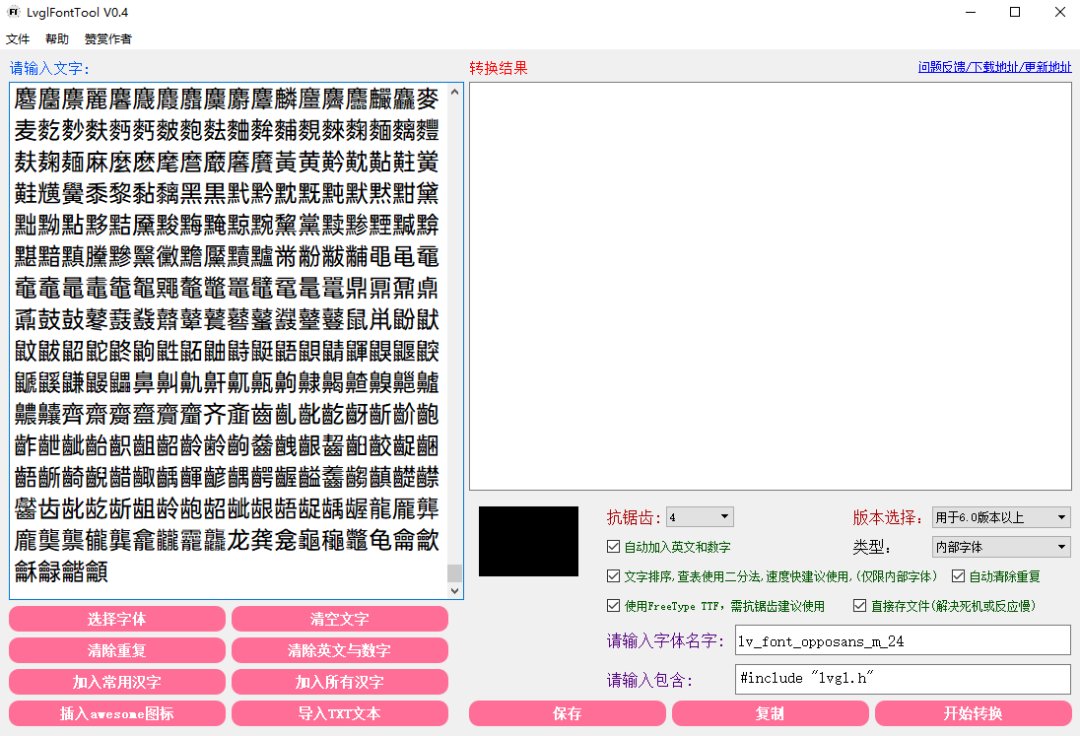

之后点击选择字体：字体我们选择我们的ttf字体，选择字体大小，点击确定。写入需要的汉字或者根据自己需要点击加入常用汉字、全部汉字、图标。

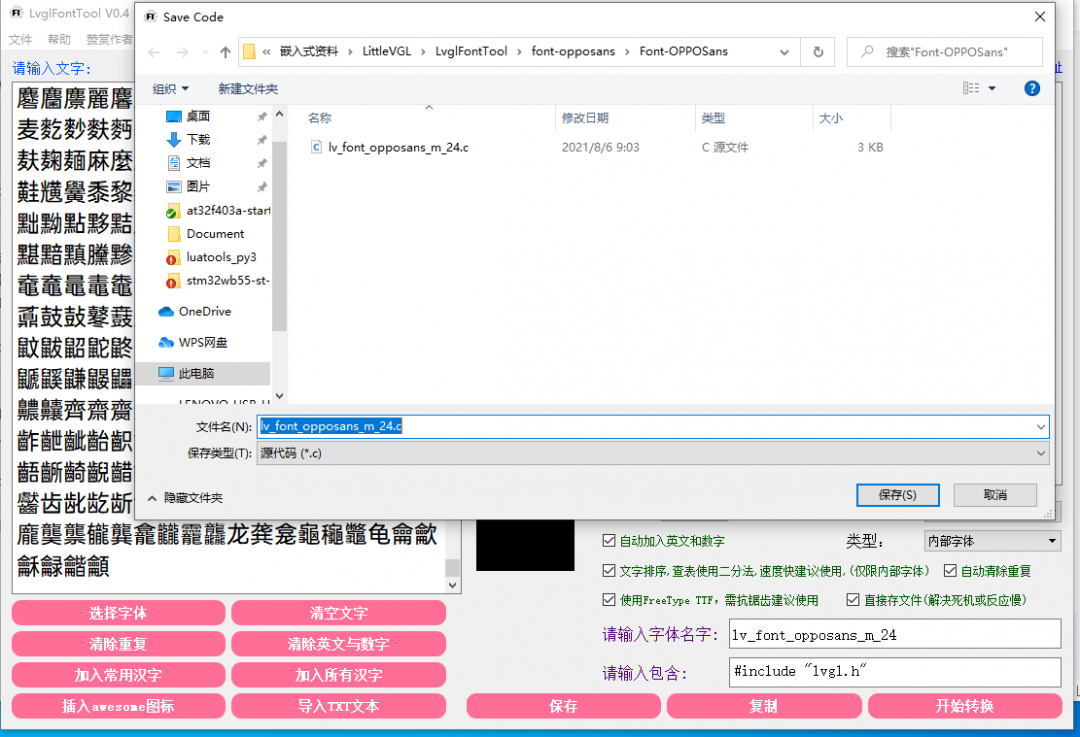

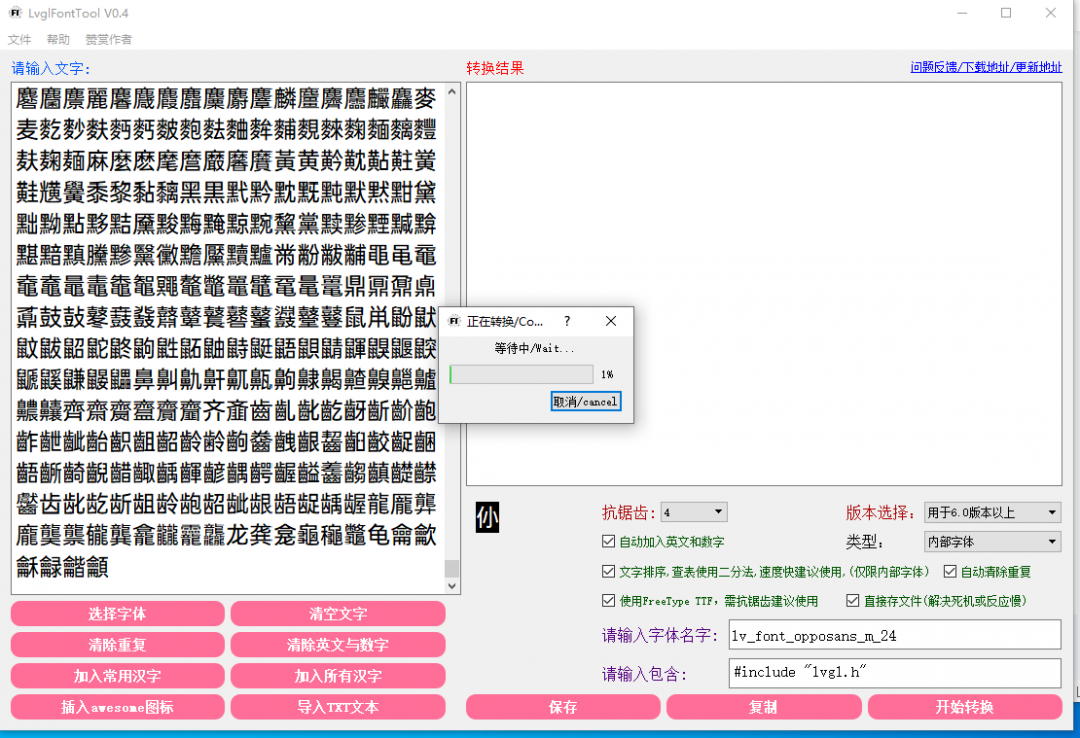

之后点击保存，开始转换，稍作等待：





之后将生成的.c文件放在LuatOS\components\lvgl\font目录下，在luat_lvgl_fonts.h中声明你的字库：

▼上下滚动，查看全部▼

#ifndef LUAT_LIB_FONTS_H
#define LUAT_LIB_FONTS_H

#include "luat_base.h"

#ifdef __cplusplus
extern "C" {
#endif#include "../src/lv_font/lv_font.h"
LV_FONT_DECLARE(lv_font_opposans_m_8)
LV_FONT_DECLARE(lv_font_opposans_m_10)
LV_FONT_DECLARE(lv_font_opposans_m_12)
LV_FONT_DECLARE(lv_font_opposans_m_14)
LV_FONT_DECLARE(lv_font_opposans_m_16)
LV_FONT_DECLARE(lv_font_opposans_m_18)
LV_FONT_DECLARE(lv_font_opposans_m_20)
LV_FONT_DECLARE(lv_font_opposans_m_22)
LV_FONT_DECLARE(lv_font_simsun_48)

#ifdef __cplusplus
}
#endif
#endif


然后在luat_lib_lvgl_font.c中对lua暴露你的字库就可以了：

▼上下滚动，查看全部▼

/*
获取内置字体
@api lvgl.font_get(name)
@string 字体名称+字号, 例如 opposans_m_10 simsun_48
@return userdata 字体指针
@usage

local font = lvgl.font_get("simsun_48")
*/
int luat_lv_font_get(lua_State *L) {
  lv_font_t* font = NULL;
  const char* fontname = luaL_checkstring(L, 1);
  if (!strcmp("", fontname)) {
    }#
ifdef LV_FONT_MONTSERRAT_14
    else if (!strcmp("montserrat_14", fontname)) { font = &lv_font_montserrat_14;}
#endif
#ifdef LV_FONT_OPPOSANS_M_8
    else if (!strcmp("opposans_m_8", fontname)) { font = &lv_font_opposans_m_8;}
#endif
#ifdef LV_FONT_OPPOSANS_M_10
    else if (!strcmp("opposans_m_10", fontname)) { font = &lv_font_opposans_m_10;}
#endif
#ifdef LV_FONT_OPPOSANS_M_12
    else if (!strcmp("opposans_m_12", fontname)) { font = &lv_font_opposans_m_12;}
#endif#ifdef LV_FONT_OPPOSANS_M_14
    else if (!strcmp("opposans_m_14", fontname)) { font = &lv_font_opposans_m_14;}
#endif
#ifdef LV_FONT_OPPOSANS_M_16
    else if (!strcmp("opposans_m_16", fontname)) { font = &lv_font_opposans_m_16;}
#endif
#ifdef LV_FONT_OPPOSANS_M_18
    else if (!strcmp("opposans_m_18", fontname)) { font = &lv_font_opposans_m_18;}
#endif
#ifdef LV_FONT_OPPOSANS_M_20
    else if (!strcmp("opposans_m_20", fontname)) { font = &lv_font_opposans_m_20;}
#endif
#ifdef LV_FONT_OPPOSANS_M_22
    else if (!strcmp("opposans_m_22", fontname)) { font = &lv_font_opposans_m_22;}
#endif
#ifdef USE_LVGL_SIMSUN_48
    else if (!strcmp("simsun_48", fontname)) { font = &lv_font_simsun_48;}
#endif

    if (font) {
        lua_pushlightuserdata(L, font);
       return 1;
    }
       return 0;
}


注意：

编译时别忘了在luat_conf_bsp.h中启用lvgl和字库呦~






2


外部字体简介



LVGL同时支持外部字体，你可以将.bin格式字体放在flash中或sd中，在程序运行中加载字体，这种方式无需修改固件。

这里我们用离线版LVGL官方工具生成外部字体：

https://github.com/lvgl/lv_font_conv

首先安装nodejs这里不做介绍，下载安装即可：

https://nodejs.org/en/download/


打开cmd运行npm i lv_font_conv -g，即可安装好lv_font_conv：

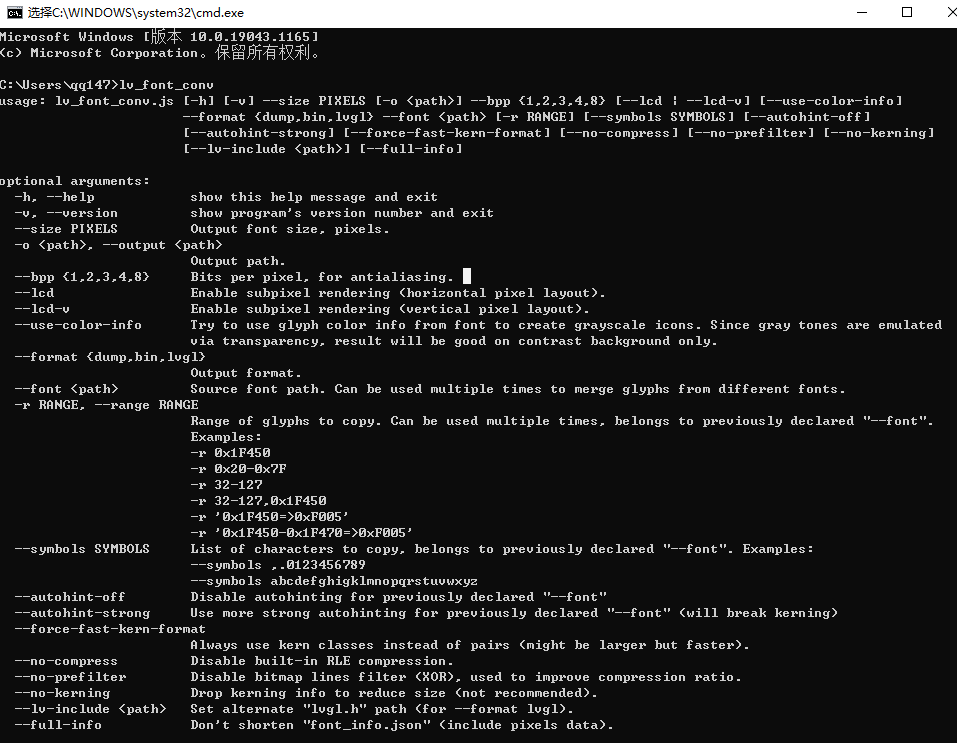

下面我们了解一下lv_font_conv命令：


▼上下滚动，查看全部▼

常用命令：
  • --bpp - 每像素位数（抗锯齿）
  • --size - 输出字体大小（像素）
  • -o, --output- 输出路径（文件或目录，取决于格式）
  • --format - 输出格式
    • --format dump - 转储字形图像和字体信息，用于调试
    • --format bin- 以二进制形式转储字体
      如规范中所述，参见：
      https://github.com/lvgl/lv_font_conv/blob/master/doc/font_spec.md
    • --format lvgl- 以LittlevGL格式转储字体
      参见：
      https://github.com/lvgl/lvgl
  • --force-fast-kern-format- 始终使用更快速的 kering 存储格式，但要付出一定的代价。如果出现尺寸差异，则会显示出来
  • --lcd - 生成具有 3 倍水平分辨率的位图，用于子像素平滑
  • --lcd-v - 生成具有 3 倍垂直分辨率的位图，用于子像素平滑
  • --use-color-info- 尝试使用字体中的字形颜色信息来创建灰度图标。由于灰色色调是通过透明度模拟的，因此仅在对比背景上效果会很好
  • --lv-include- 仅与--format lvgl，为 设置备用路径lvgl.h

字体命令：
  • --font- 字体文件的路径（ttf/woff/woff2/otf）。可多次用于合并
  • -r, --range- 单个字形或范围 + 可选映射，属于先前声明的--font. 可以多次使用。例子：
    • -r 0x1F450 - 单值、十进制或十六进制格式
    • -r 0x1F450-0x1F470 - 范围
    • -r '0x1F450=>0xF005' - 带有映射的单个字形
    • -r '0x1F450-0x1F470=>0xF005' - 带映射的范围
    • -r 0x1F450 -r 0x1F451-0x1F470 - 2个范围
    • -r 0x1F450,0x1F451-0x1F470- 同上，但定义为 single -r
  • --symbols- 要复制的字符列表（而不是 中的数字格式-r）
    • --symbols 0123456789., - 提取字符以显示数字
  • --autohint-off - 不要强制自动提示（默认情况下“灯”是打开的）
  • --autohint-strong - 使用更强大的自动提示（会破坏字距调整）

其他调试选项：
  • --no-compress - 禁用内置 RLE 压缩
  • --no-prefilter - 禁用位图线过滤器（XOR），用于提高压缩率
  • --no-kerning - 删除字距调整信息以减小大小（不推荐）
  • --full-info - 不要缩短“font_info.json”（包括像素数据）


我们输入以下命令，即可生成我们想要的.bin外部字库了：

lv_font_conv--no-compress --format bin --font H:\OPPOSans-M.ttf -o H:\myfontd\opposans_m_8.bin --bpp 4 --size 8 -r 0x30-0x39 -r 0x41-0x5A -r 0x61-0x7A -r 0x4E00-0x9FFF


不想自己做？

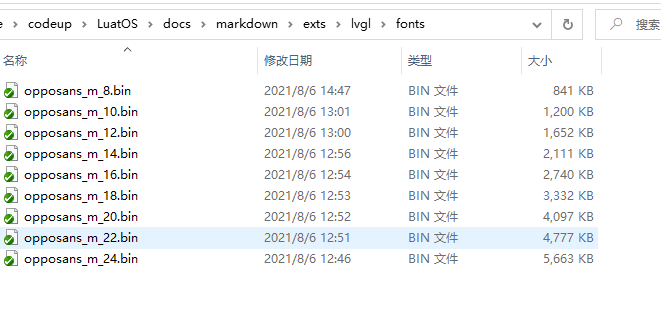

好的，我已经做好一些放在以下目录了呦~

LuatOS\docs\markdown\exts\lvgl\fonts







3


字体使用示例



LVGL字体使用非常简单，内部字体使用以下指令设置字体即可：
lvgl.obj_set_style_local_text_font

外部字体文件需要使用lvgl.font_load函数加载。

注意：使用后记得释放字体。

接下来，我们看一下内部/外部字体的使用示例：

内部字体使用示例





- 示例源码 -

local screen_label = lvgl.label_create(nil, nil) lvgl.label_set_text(screen_label, "中文测试abcdABCD1234")
local style_screen_label_main = lvgl.style_create() lvgl.style_set_text_font(style_screen_label_main, lvgl.STATE_DEFAULT, lvgl.font_get("opposans_m_12")) lvgl.obj_add_style(screen_label, lvgl.LABEL_PART_MAIN, style_screen_label4_main)    lvgl.scr_load(screen_label)

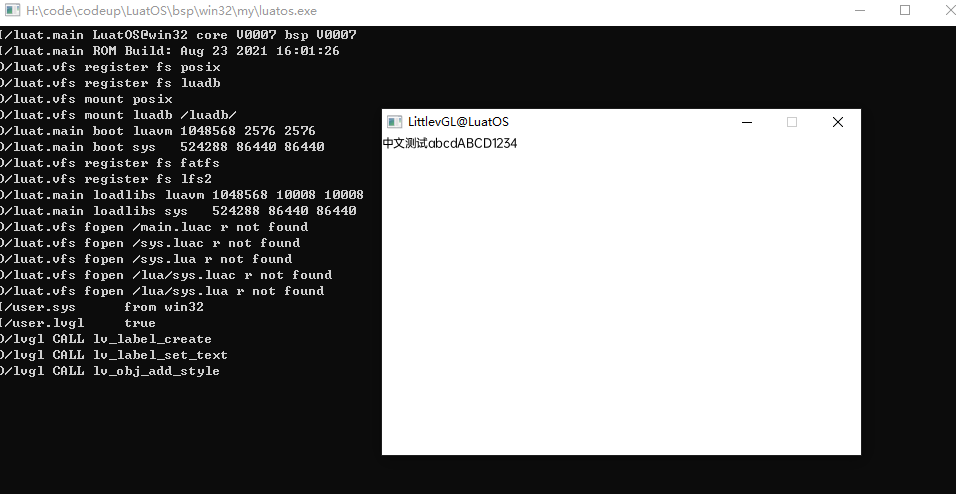

- 示例效果 -




外部字体使用示例





- 示例源码 -

local screen_label = lvgl.label_create(nil, nil)
lvgl.label_set_text(screen_label, "这是一个中文字体测试程序abcdABCD1234")
local font = lvgl.font_load("/OPPOSans.bin")
lvgl.obj_set_style_local_text_font(screen_label, lvgl.LABEL_PART_MAIN, lvgl.STATE_DEFAULT, font)
lvgl.scr_load(screen_label)

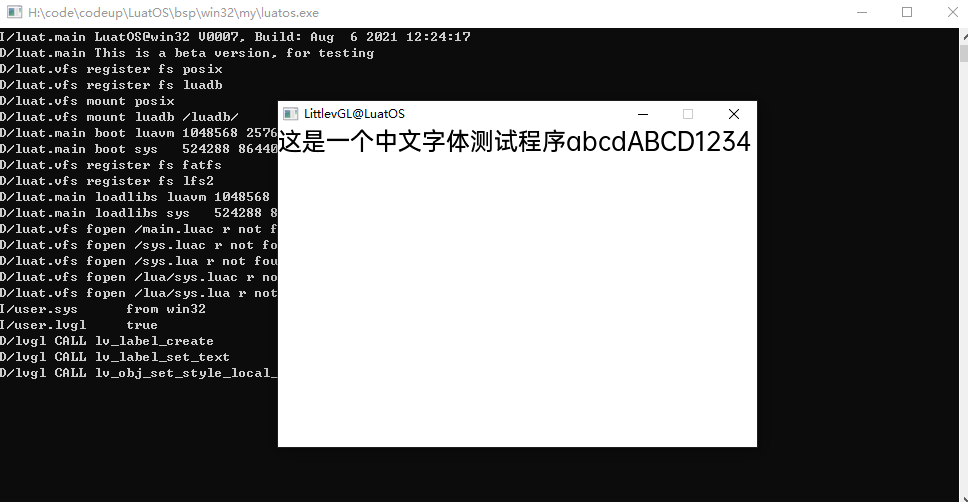

- 示例效果 -





今天的内容就分享到这里了，LVGL字体使用你了解了吗？如果需要同时使用几种字体，也按照本文所说方法操作即可，只要内存够，多少都行。更多开发相关问题，欢迎加入技术群交流沟通~
