3D垂直堆叠DDR RAM，为什么不用于PC？

摩尔芯闻昨天

来源：内容编译自「hardzone」，谢谢。

摩尔芯闻

您的半导体行业内参，每日精选8条全球半导体产业重大新闻解读，一天只花10分钟，享受CEO的定制内容服务。与30万半导体精英一起，订阅您的私家芯闻秘书！欢迎订阅摩尔精英旗下更多公众号：摩尔精英、半导体行业观察、摩尔App

239篇原创内容

公众号

使用 3D 内存或堆叠内存并不是HBM独有的，但每个 DDR 内存标准都有从相同原理开始的变体，称为 3DS-DDR，由堆叠多个内存芯片组成，这些内存占用较少主板上的空间。为什么它们不在台式机或笔记本电脑上使用？

日前，三星公布了一款容量为512GB的DDR5模组，获得的秘诀是什么？所述 DDR5 中 3DS 的内存使用，即DDR 内存标准的 3D 堆栈变体并不是唯一和独特的，因为它们是 JEDEC 标准的一部分。

当然，我们没有看到它被用于家用 PC，它的使用仅限于处理大量数据的服务器，通过始终将尽可能多的数据存储在 RAM 中，从而显着提高性能，并且那是关键的 3DS-DDR 内存，但为什么我们看不到它在 PC 上的实现呢？

如何解决容量问题：3DS-DDR内存

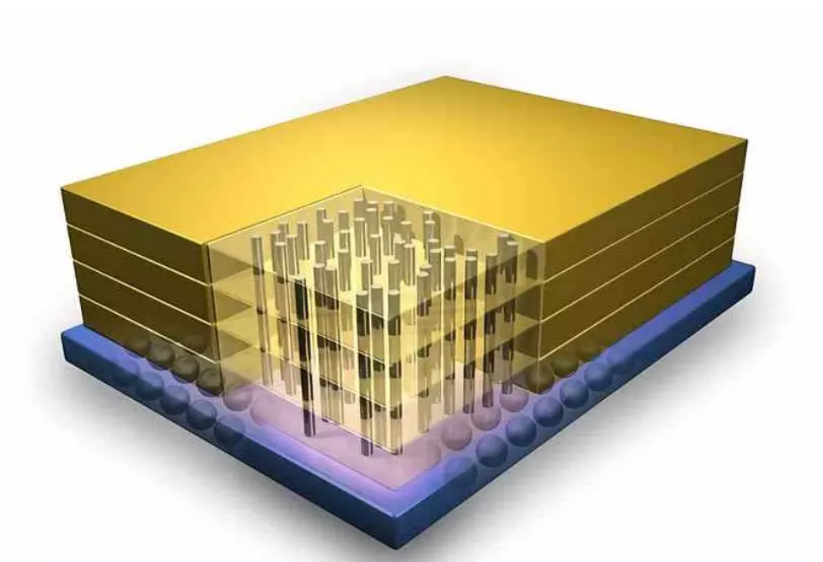

垂直堆叠多个不同芯片的想法不仅满足了需求，而且还满足了必须降低数据传输能耗的论点，如果我们将两个水平放置的串联硬件元件连接起来，这很容易形象化。问题？能耗与时钟速度和电压呈指数关系，后者与前者呈线性增长。所以解决的办法是增加互连的数量，但是在普通的总线中是不能通过增加芯片的尺寸来做到的。解决方案？垂直连接芯片，一个在另一个顶部。

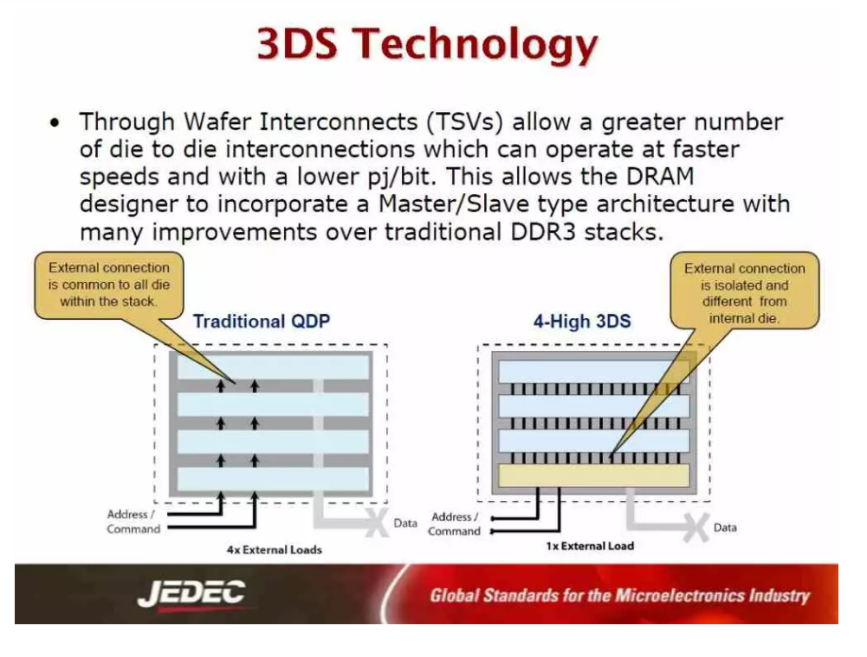

这种方法是 HBM 内存发展的关键，但同时 JEDEC 开始在标准内为 DDR 内存提出类似的低成本解决方案，从而导致了 3DS-DDR 内存的发展。与 HBM 内存的不同之处在于，通信不需要中介层，而是需要 DDR 内存的传统 64 位总线与内存端的控制器或接口进行通信。这使得最多可堆叠 4 个内存芯片。

为什么它没有在家用 PC 上实现？

乍一看，3DS-DDR 内存的实现应该不是问题，尤其是在空间很重要的笔记本电脑中，因为它就像焊接 2 块或 4 块电池一样简单，具体取决于我们想要在内存通道中的数量。系统。当然，扩展RAM的能力会丢失，但这在使用LPDDR4或LPDDR4X内存的情况下也受到限制。

那么为什么3DS-DDR4内存还没有在笔记本电脑中标准化呢？并不是因为它的实现会限制某些厂商的扩展能力，而是因为它没有使用中介层进行互连，完全打破了使用垂直互连的消费优势。因此3DS-DDR4内存的功耗与DDR4相同，因为处理器-内存互连是相同的。除此之外，我们还必须增加制造利用硅通路的堆叠存储器的高成本。

正是他们的制造成本高，使得 DIMM 具有 3DS-DDR 内存，专门用于服务器市场，它们用于RDIMM 和 LRDIMM模块，而不是我们在 PC 中使用的传统模块。无论如何，堆叠内存芯片的空间优势在笔记本电脑中很有吸引力，因为内部的每一立方毫米都很重要。
