拆解｜拆解Watch S7：电池容量曝光，更换屏幕更简单（附视频）

CINNO 5天前



来源 ：iFixit

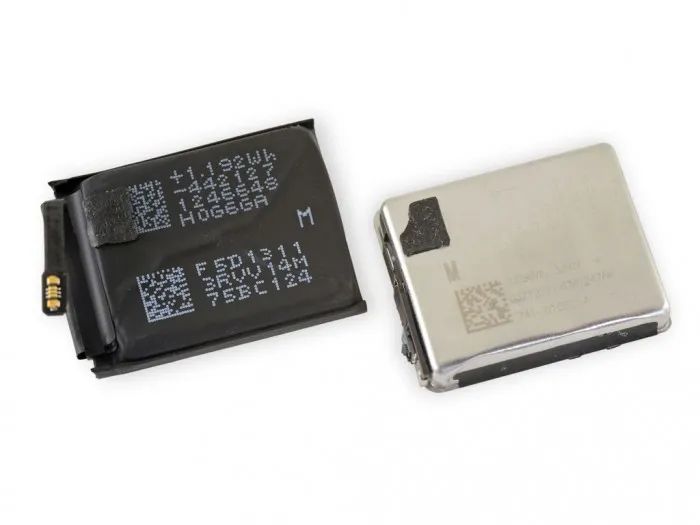

本周，国外知名维修团队 iFixit 对 Apple Watch Series 7 进行了拆解。本次共拆解了 41/45 毫米两个版本，揭开了一些我们以前不知道的秘密。45 毫米 Apple Watch Series 7 内部有 1.189Wh 电池（309 mAh），比 44 毫米 Series 6 的 1.17Wh 电池增加了 1.6%。

CINNOResearch ，
#iFixit拆解Apple Watch Series 7 本周，国外知名维修团队 iFixit 对 Apple Watch Series 7 进行了拆解。本次共拆解了 41/45 毫米两个版本，揭开了一些我们以前不知道的秘密。

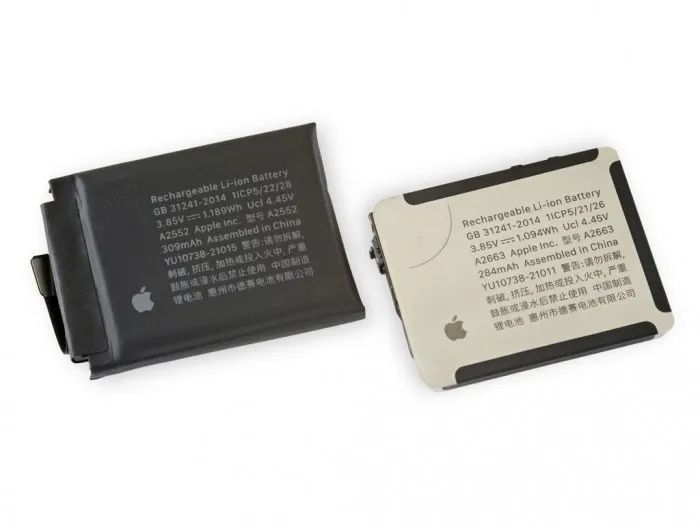

而 41 毫米的 Apple Watch Series 7 配备了 1.094Wh 的电池，比上一代 40 毫米型号的 1.024Wh 电池增加了 6.8%。两种电池的尺寸都略宽，但 iFixit 说，增加的电量可能是由于新的、更明亮的显示屏，而不是增加电池续航。

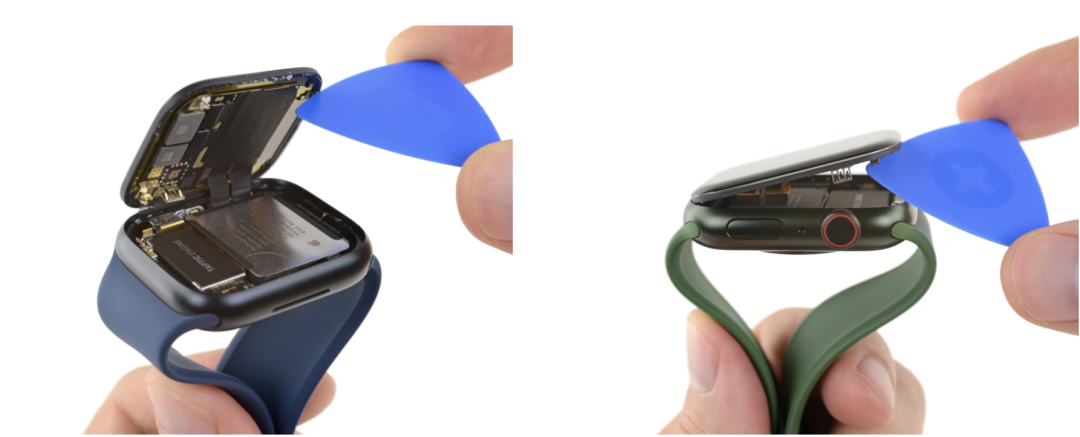

拆解 Series 7、41mm（左）和 45mm（右）上的密封。

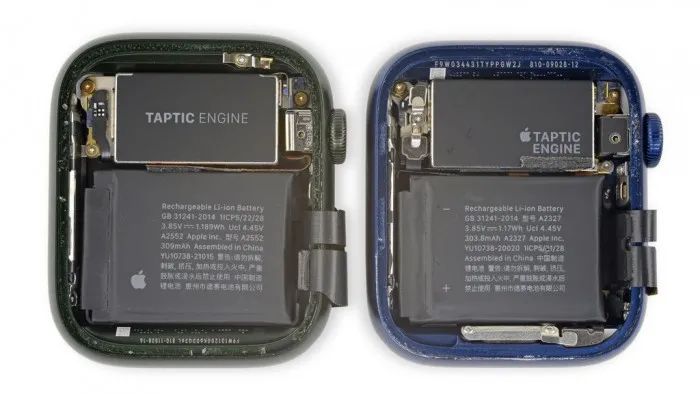

新系列 7（左）45mm 与“旧”系列 6（右）44mm

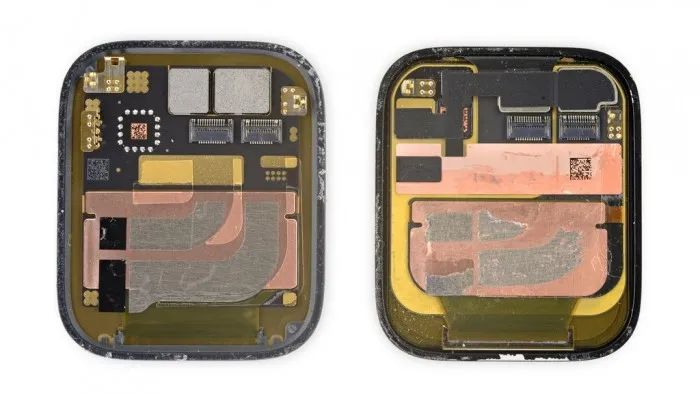

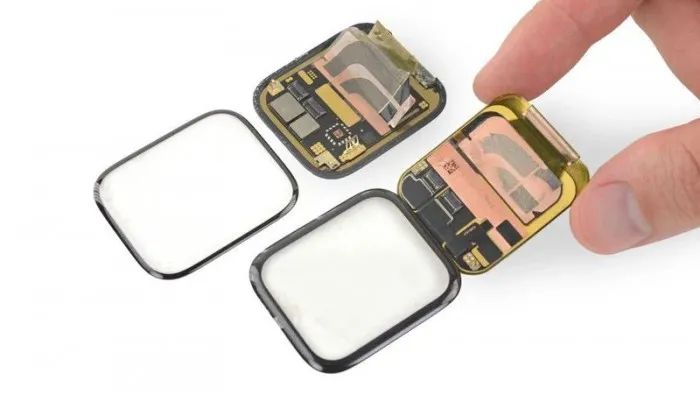

新显示器的背面（左）与去年的型号。

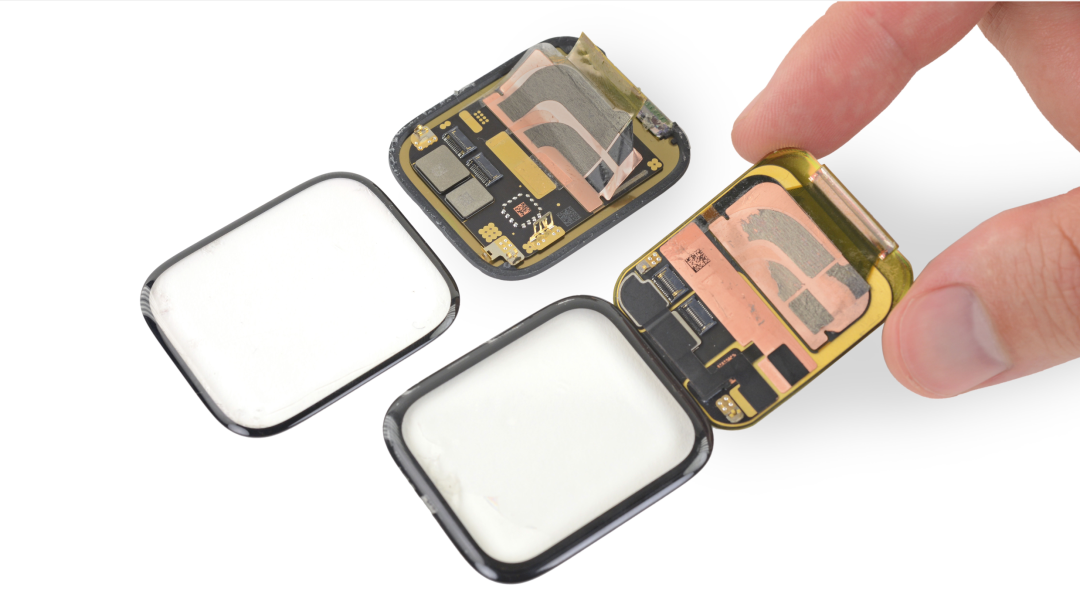

Series 7 显示屏（顶部/左侧）具有集成的 OLED + 触摸传感器层，可与盖板玻璃完全分离。Series 6（底部/右侧带有较厚的边框）使用了一个单独的触摸传感器层，该层保持层压在玻璃上。

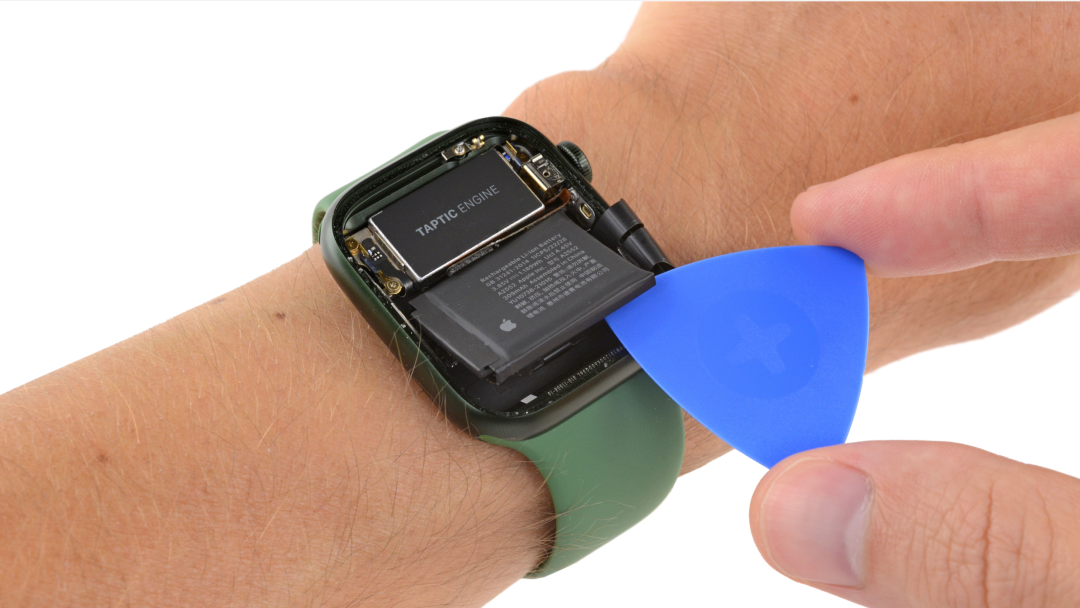

除了屏幕和电池，变化很小，但影响很大。拉出 Taptic Engine 和扬声器需要更少的摆弄小支架；似乎 Apple 花了一些时间来重新思考所有东西的组合方式。流线型设计在维修界受到赞赏。




另一项“新”功能：IP6X 防尘。Marques 在他的评论中表示，防尘并不是一种新的设计或涂层，只是苹果在 S7 之前没有测试过它。总的来说，这表明手表已经防水 50 米，这比防尘密封更难拉下几个数量级。（防水是设计的驱动力，需要最严苛的测试。）

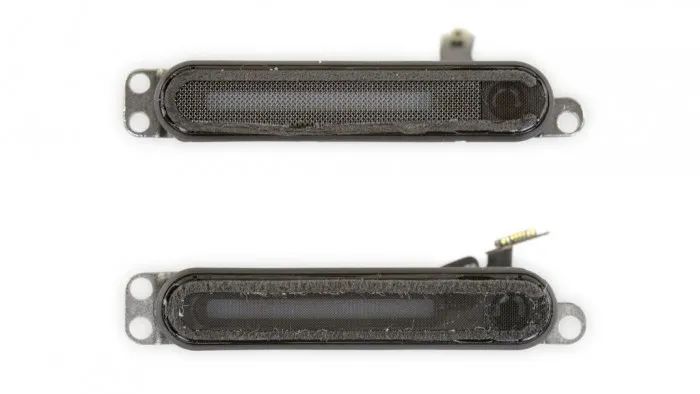

Series 6 扬声器的网格更细可能看起来更防尘——但仔细观察，这似乎只是在 Series 7 中消除的额外装饰性网格层，可能是为了简化设计。

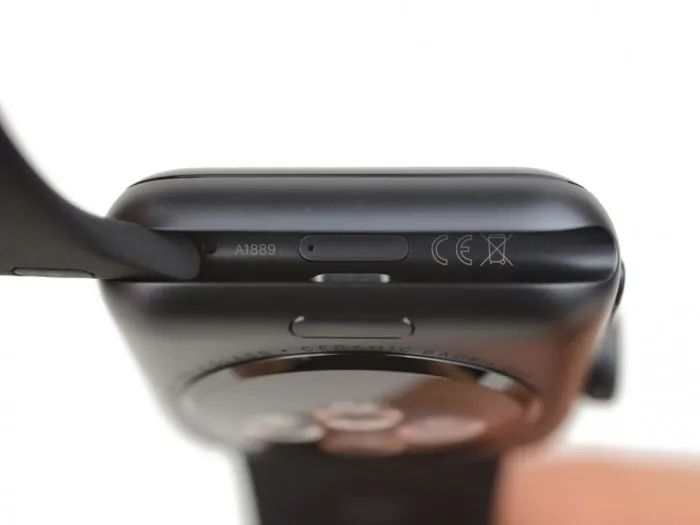

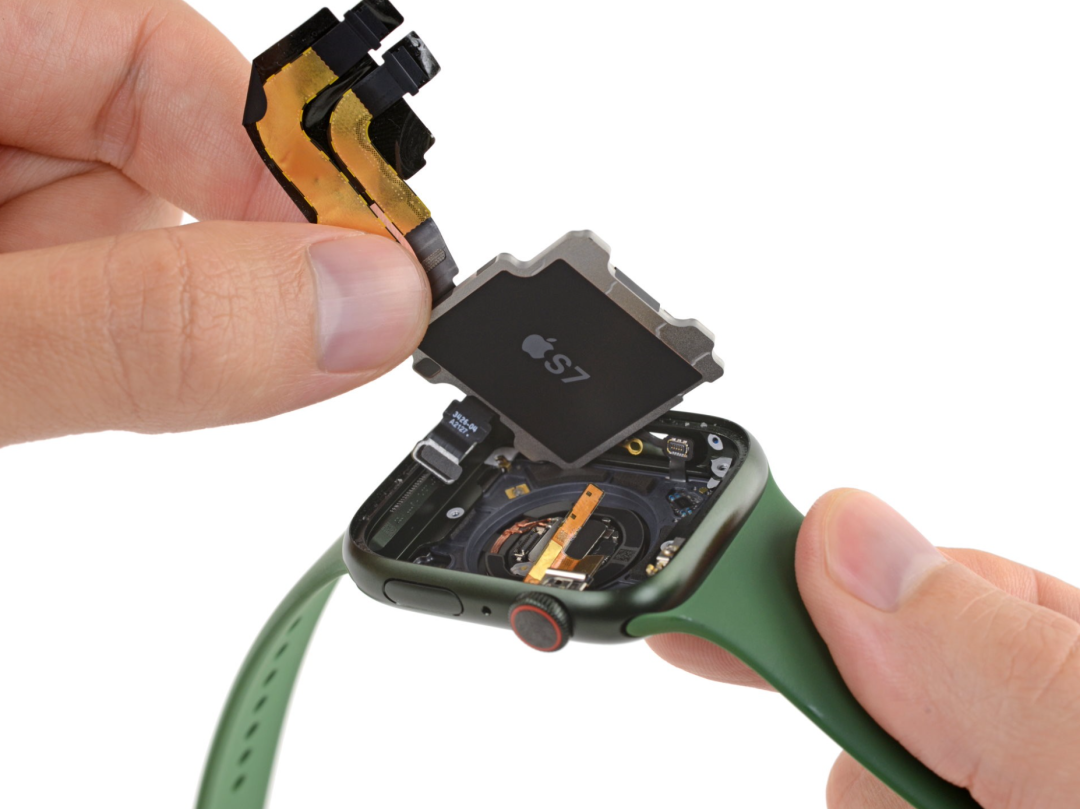

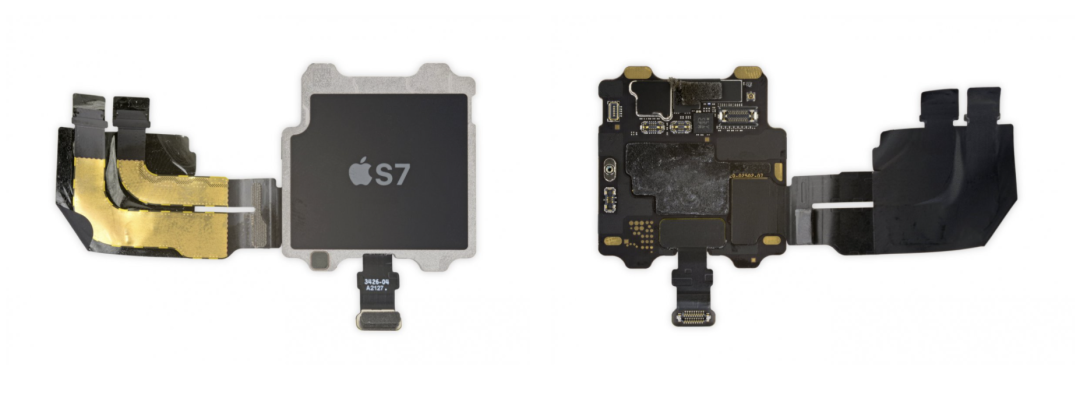

今年手表令人惊讶的外部变化之一是去除了隐藏在表带凹槽中的诊断端口。有传言说，有一个新的 60 Ghz 无线模块——可能在这个 S7 包装内——与专有底座一起，允许苹果在没有物理端口的情况下进行相同的诊断。

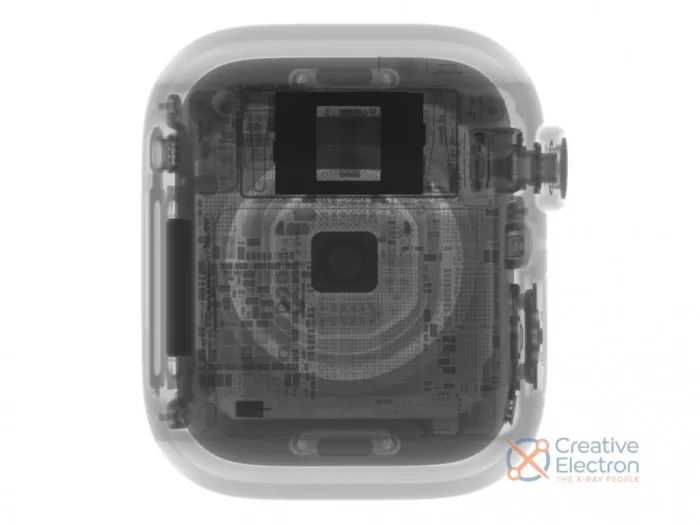

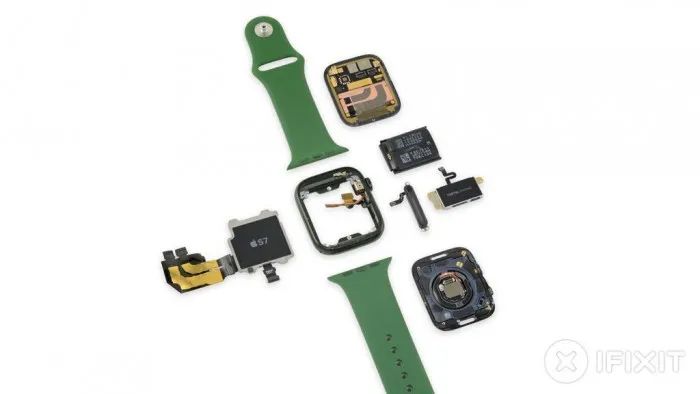

Apple Watch Series 7 的内部结构和 Series 6 相似，但也有一些区别，例如弃用了曾经位于诊断端口的支架。


Apple Watch Series 7 具备 IP6X 防尘，此前 Series 6 可能也具备防尘特性，只是苹果并没有进行相关的认证。此外有一些新的防渗水措施，如覆盖在扬声器格栅上的网状物。诊断端口的移除可能也有助于防尘，而且移除这个端口可以节省一些内部空间。iFixit 说，在其测试中，显示屏和触觉引擎的更换"非常有效"，更换电池也是如此。
