小米环形冷泵散热技术有望在MIX4上首发

散热一直是数码电子产品需要特别注意的地方，特别是手机处理器频率越来越高，处理速度越来越快，使得设计人员必须高度重视各处理器的散热问题。这方面，小米进行了创新，推出了环形冷泵散热技术，把电池、相机模组或其他可变形设计的组件做成圆形或者凹凸型，把散热系统设计成环形，围绕这些元器件进行循环散热，实验效果很好。有望在2022年的MIX4机型上首发。

手机性能日益增强，对于散热的要求也随之提升。传统的VC液冷由于无法汽液分离，热蒸汽与冷液体在其中相互阻碍，很难在高负载情况下做到高效散热。为此，今天小米带来了自研环形冷泵散热技术。

环形冷泵散热技术简介和初步验证

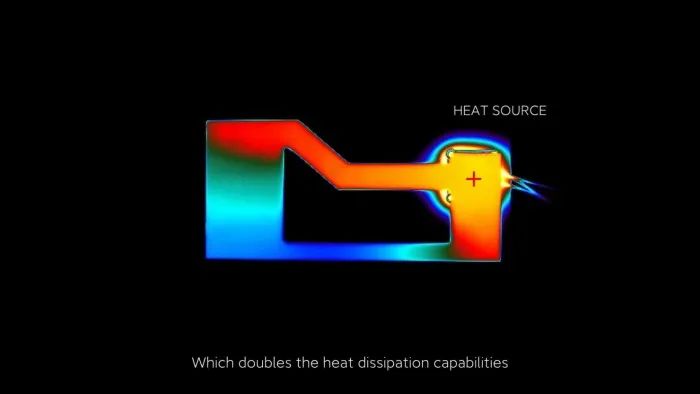

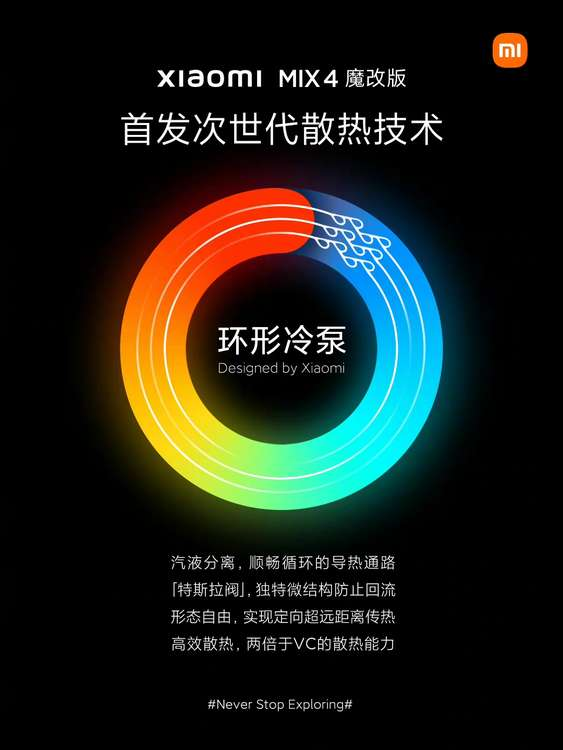

官方表示，这是一项面向未来的次世代散热技术，环形冷泵散热参考航天卫星散热方式，将冷却液抽至手机发热区，通过汽液相变，让热量高速传导，形成顺畅的单向冷却环路，实现两倍于VC的散热能力。

小米强调，这是迄今为止手机最强被动散热系统，它将于2022年下半年正式量产落地。

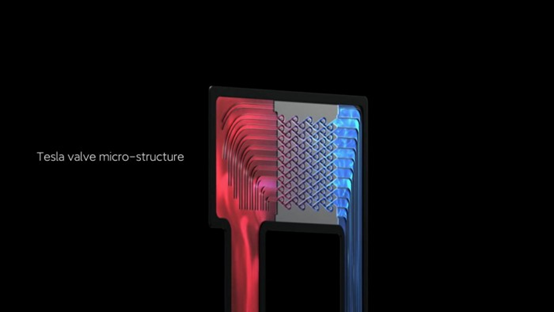

据悉，小米自研的环形冷泵散热创新地采用分离式设计，让冷液和热汽拥有独立流通管道，同时引入“特斯拉阀”防止气体回流，形成单向通路，让热量定向传导，实现同等面积下两倍于VC液冷的散热能力。

为了验证环形冷泵的实际效果，小米基于一部小米MIX 4进行了魔改，将原装的散热部分更换为环形冷泵，并进行了《原神》30分钟游戏测试。

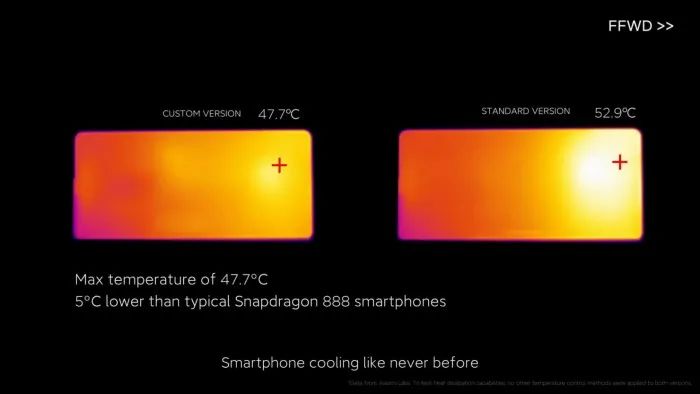

实测显示，魔改版小米MIX 4在60帧+最高画质下可满帧持续运行，机身最高温度47.7℃，相较普通骁龙888手机机身最高温度低5℃，甚至比游戏手机有着更好的帧率发热表现。

更重要的是，除了拥有出色的散热能力，小米自研环形冷泵的形态可以更加自由，几乎可以实现在机身内部任意形态的堆叠。

例如可以做成“口”型，通过中空形态为电池增加厚度，提升电池容量；做成“凸”型则在增大电池的同时，为超大相机模组留出空间，堆叠想象空间客观。

环形冷泵散热技术原理

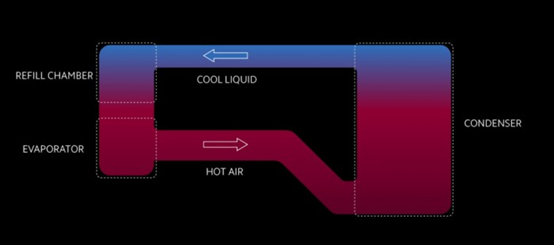

该技术是手机散热的一次跨越式提升，据了解，环形冷泵由蒸发器、冷凝器、补偿腔以及蒸气和液体管道组成，蒸发器处于手机主板热源区域，当处理器等热源高负载运行时，冷液蒸发为汽态，通过自然膨胀驱动气流进入蒸气管道。

当蒸汽流入冷凝器后，凝结成液，通过毛细力吸入液体管道进而回到补偿腔为蒸发器进行冷液补给，如此循环，无需外加动力。

虽然相变原理与VC液冷相同，但由于结构不同，实际效果大不一样。常规VC液冷由于无法汽液分离，所以向冷凝器移动的热蒸汽和向蒸发器回流的冷液体相向运动，相互阻碍，在高负载情况下容易出现液体回流困难。

同时，环形冷泵由于特殊蒸汽管道设计，气道阻力大幅降低30%，蒸汽流通更流畅，从而可以实现热量定向远距离冷端输送，使最大传热功率提升100%。

小米自研环形冷泵散热技术将于2022年下半年正式量产落地，首发机型可能是MIX4。

推荐阅读：

2021 年全球电子成就奖获奖名单揭晓

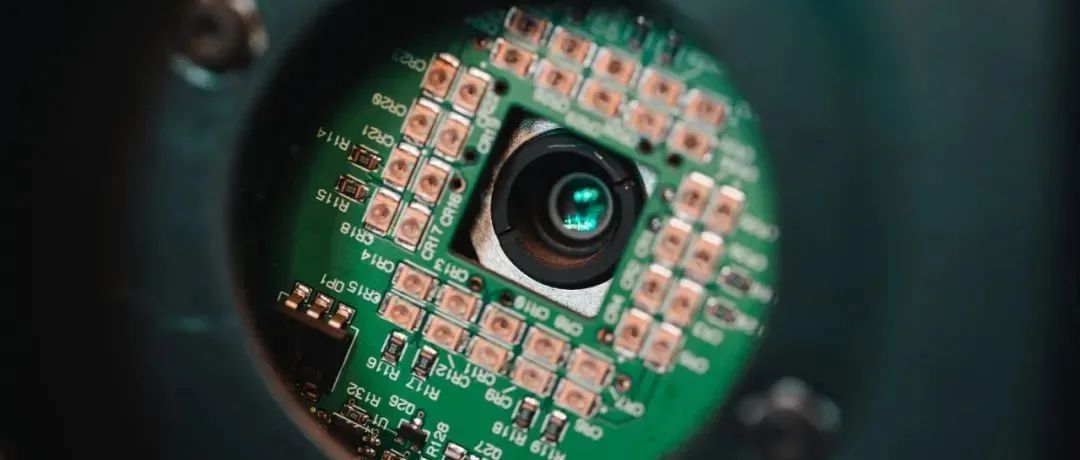

中国工程师最喜欢的10大CMOS图像传感器芯片

几个糟糕电路设计，看看问题都出在哪里？

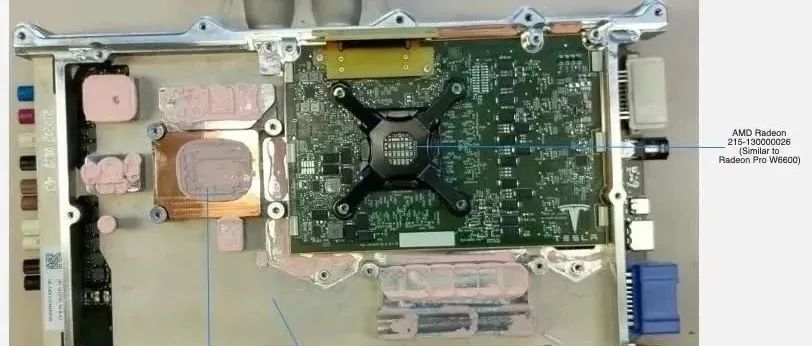

特斯拉最新中央计算模块(CCM)解析
