钢骨铮铮! 小记服务器用组装式大电流功率电感WPZ

顺络电子昨天

图片来源于顺络

应用背景

随着云计算，物联网等新技术的兴起，全球IP流量以可观的速度增长。而在此潮流中，服务器的支撑必不可少。而不断飙升的功耗，让服务器的核心，CPU的供电也成为一个巨大的课题。现基于Buck电路的多相控制供电方式（VR）如火如荼。同时，与之匹配的组装式大电流功率电感也应运而生，其强健的体魄，让其傲立于各类功率电感的顶端。面对CPU不断增强的功耗，首当其冲，如猛士般，扛起了大电流功率电感的旗帜，钢骨铮铮的站在了大电流冲击的最前线。

本文简要介绍VR供电方式用组装式电感系列

图片来源于顺络内部

产品特点

锰锌铁氧体作为磁芯，拥有低损耗，高Bs。
---利用锰锌铁氧体较高的磁导率，使得其即使在较低的圈数下，也可以获得一定的感值，而圈数的降低，可以有效的增大线径，降低DCR，提高电流值。
超高饱和电流
---使其可应对瞬态大负载，降低大电流下的感值大幅跌落和纹波电流升高。
线圈与焊盘为一体式连接。
---降低DCR以及提高焊盘可靠性，避免因为线圈与焊盘的连接处导致的断线、DCR升高等风险。
高度尺寸，一般12mm高是上限
---为了保证散热效果

应用领域

服务器CPU多相供电（VR）、DDR4等供电
基站FPGA供电

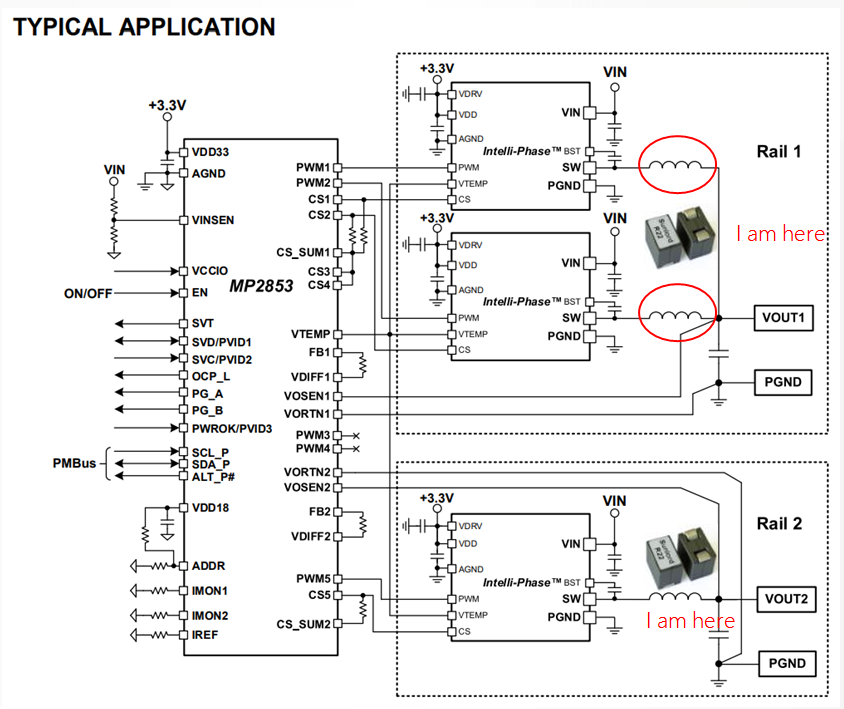

图片来源于MPS 多相控制芯片MP2853

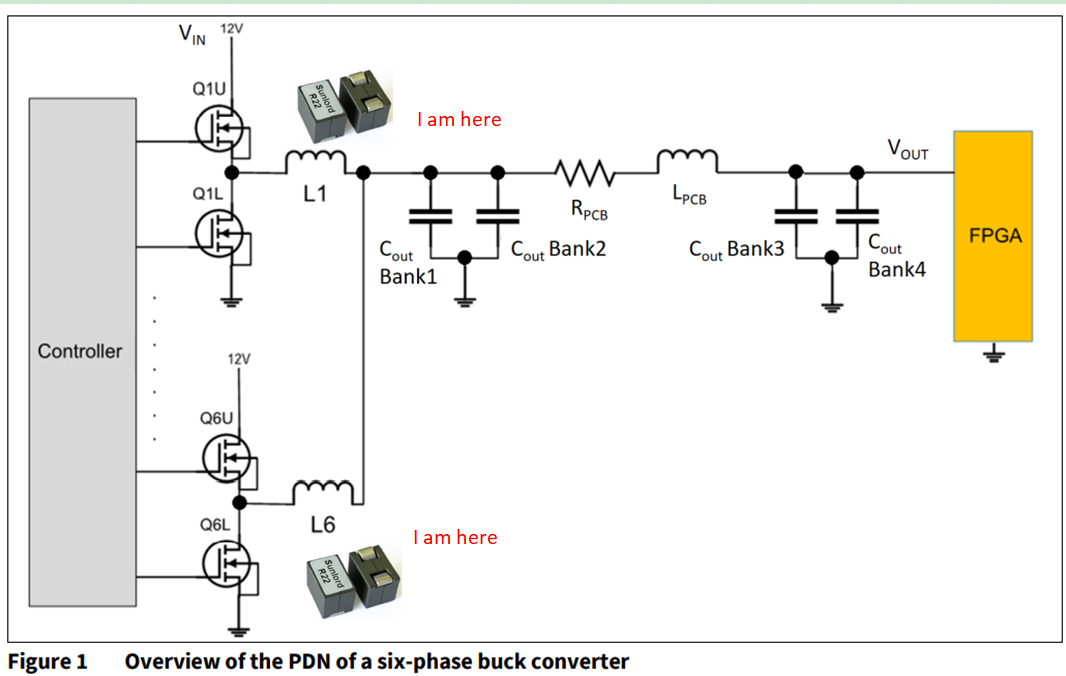

图片来源于Infineon FPGA供电电路（AN_2103_PL12_2103_203513）

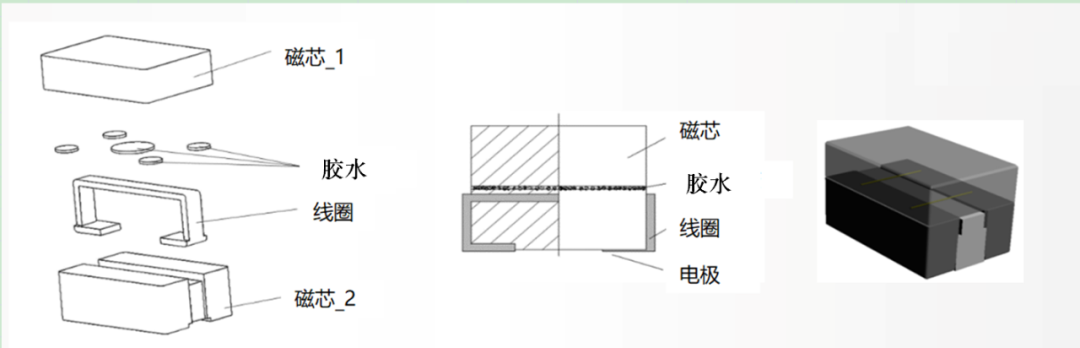

产品结构简介

基于服务器高可靠性，大功耗的要求，组装式电感往往使用较粗的铜线做线圈及电极。以此应对大电流需求。同时，锰锌铁氧体的加入，也使得产品能够在较少的圈数下达到预期的感值。

图片来源于顺络

顺络产品特点：全自动产线工艺

精简的产品结构，是高可靠性的保证之一，同时，也使得产品可以进行自动化生产

● 全自动生产线，可以大幅度减少对人工作业的依赖，适应了当前人工红利逐渐消失的大趋势；且产能稳定，供货有保障。

● 自动化设备生产，工艺稳定，质量可靠

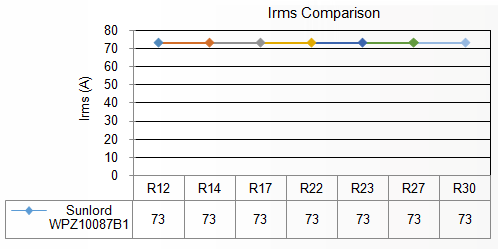

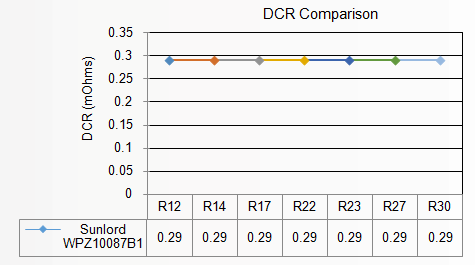

顺络产品特点：规格特性

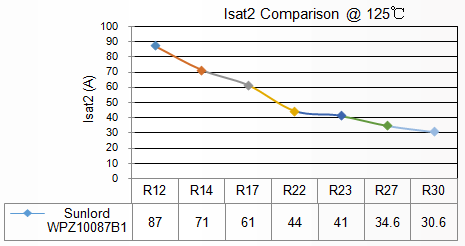

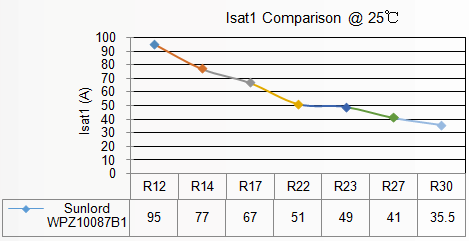

饱和电流的特性至关重要，尤其是会重点关注高温下的饱和电流。确保与常温时不会有过大的变动。

顺络产品有用稳定的饱和电流特性，工作温度可达-40℃~+125℃(Including self-heating)

（数据源自Sunlord WPZ10087B1系列）

顺络产品特点：效率测试

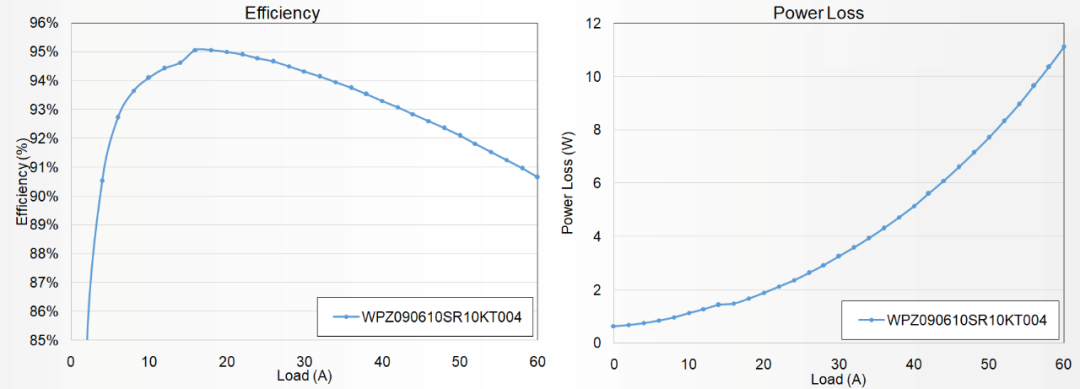

测试条件：Vin=12V, Vo=1.8V, Fs=800KHz, 100nH, one phase

数据来源于某电源芯片公司

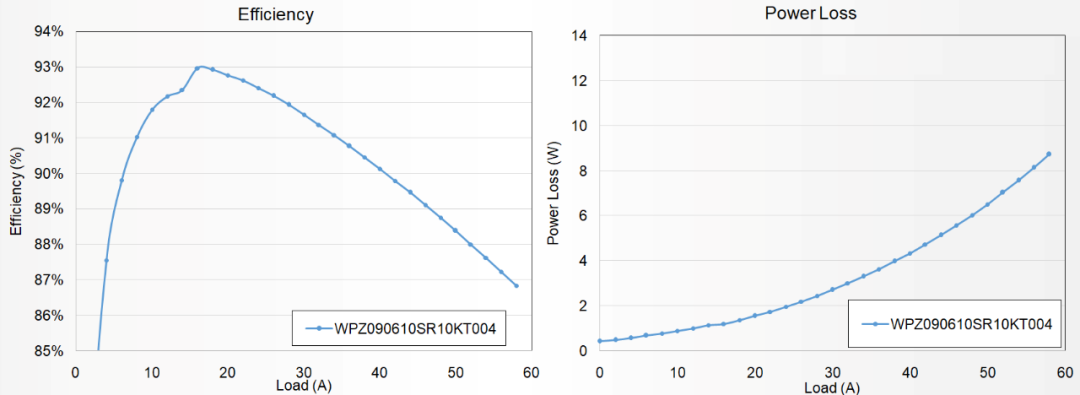

测试条件：Vin=12V, Vo=1.0V, Fs=800KHz, 100nH, one phase

数据来源于某电源芯片公司

（注：WPZ090610SR10KT004已更名为WPZ0906AS1R10KT）

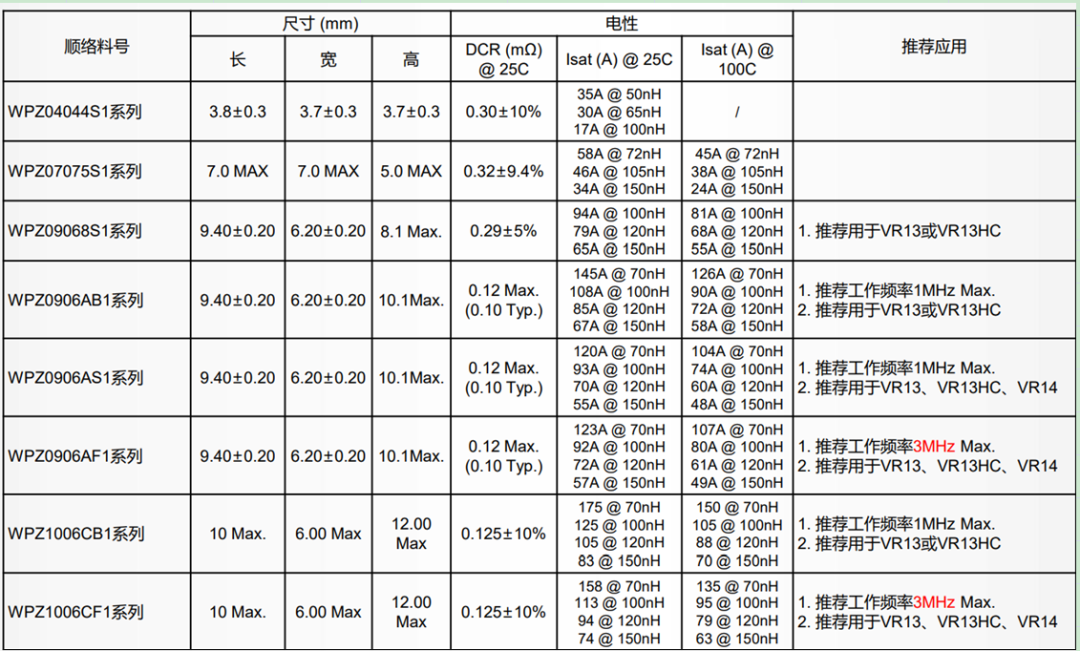

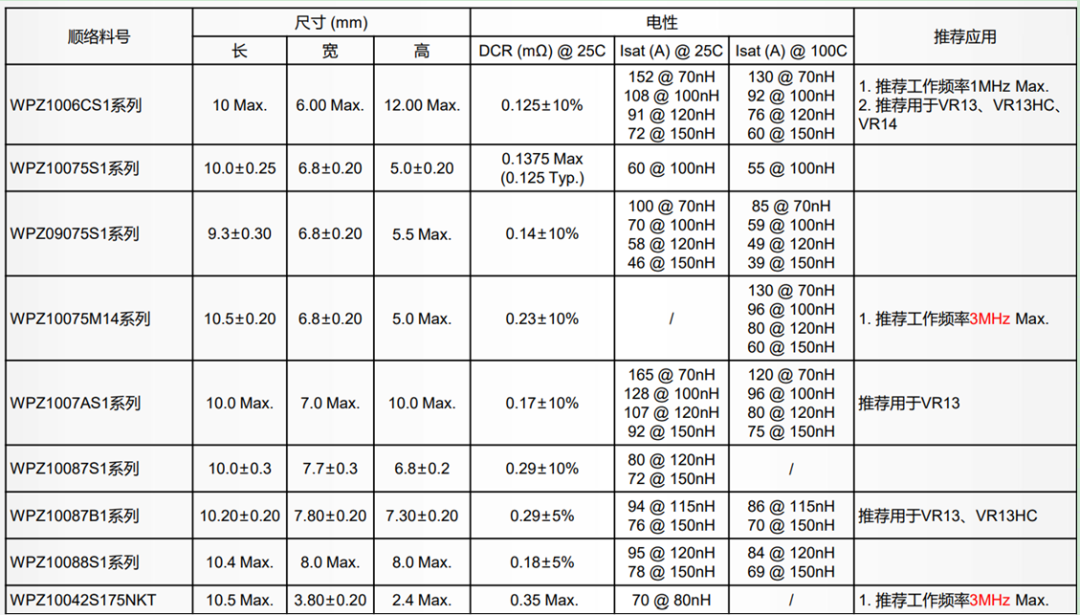

顺络产品特点：产品list

常规VR产品：

（注：产品系列仍在持续更新和增加中）

长按识别二维码关注顺络电子微信公众号

欲知更多规格参数烦请登录公司网站http://www.sunlordinc.com/查询
