车载耦合电感——ACPR1210S系列产品

顺络电子 昨天



1

概要


顺络车规级耦合电感ACPR1210S系列新品，具高效率，高耦合，高额定电流，低直流电阻等特性，产品满足AEC-Q200认证，能够应用于SEPIC,Zeta,反激等拓扑结构电路，同时可作共模，变压器使用.

2

背景


2.1

耦合电感的定义


耦合是指两个或两个以上的电路元件的输入输出相互影响，能量从一端向另一端传输的现象。当线圈通过交流电，线圈周围产生感应磁场，若这两个线圈相互之间存在相互作用，则称这两个线圈存在磁耦合。具有磁耦合的两个及以上的线圈，就称为耦合线圈，即耦合电感。

2.2

耦合电感的优势


耦合电感的常用电路拓扑为SEPIC拓扑结构， SEPIC：Single Ended Primary Inductance Converter , 单端初级电感转换器，拓扑结构的最大的好处就是输入输出同极性，适合电池供电的应用场景，如LED照明等，在SEPIC电路中常选用耦合电感来实现电路功能，相比两个单电感，耦合电感减少了元件数量，提高集成度，效率相对会提升，同时能够更良好的控制环路特性以及更少的EMI挑战。

3

产品特点


  • 高耦合，高效率，高额定电流，低DCR

  • 工作温度：-50~+150℃

  • 高可靠性，高稳定性，满足AEC-Q200认证


4

等效电路




5

应用及功能用途


1.可应用于SEPIC,Zeta,反激等拓扑结构电路，同时可作共模，变压器使用

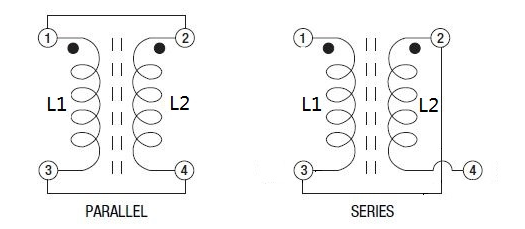

2.产品可作两个单电感串联及并联使用，或并联用作共模使用，连接示意图如下：



6

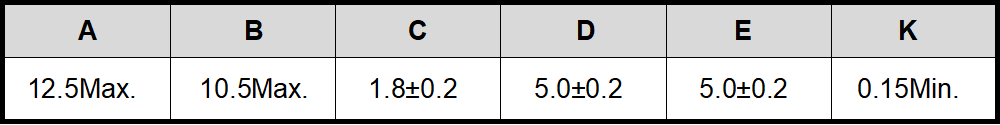

外观尺寸





7

产品型号

‘图片

8

电气特性



* 文中图片均来源顺络
