专业造就精品—上海贝岭推出16Mbps高速485芯片

上海贝岭 昨天




专业造就精品

上海贝岭推出

16Mbps高速485芯片

【用“芯”创造美好生活】


随着通信、工控、智能家居等领域的快速发展，很多应用中RS-485网络数据交换量大，传输速率快。上海贝岭高速485芯片BL1590速率可达16Mpbs，响应速度快，可以满足行业对高速通讯的需求。


01

产品介绍


BL1590是一款3~5.5V宽电源供电、半双工的RS-485收发器。芯片具有出色的驱动能力，在5V供电、54Ω负载条件下驱动器可以提供3.4V的差分输出电压。工作温度范围-40~﹢125℃，可以应用在严酷的温度环境。

BL1590拥有高可靠性等级。A、B引脚的抗ESD能力达到±15kV IEC 61000-4-2，接触放电，可以满足恶劣环境中的应用。芯片具有优异的电快速瞬变脉冲群（EFT）抑制能力，在±2kV干扰电压和5kHz、10kHz、100kHz三种干扰频率下，BL1590能够保持正常通讯无误码。抗共模干扰能力强，共模电压范围±13V，高于RS-485标准要求的范围-7V ～+12V。

BL1590支持热插拔功能，在上电过程中驱动器和接收器处于关断状态，避免插拔时总线上出现冲突。



BL1590






02

主要特性与优势






3V~5.5V 宽电源电压范围；



最高传输速率16Mbps，适合需要高速通信的应用场合；



内置失效保护电路，保证接收器输入端在开路或短路时，接收器的输出端处于逻辑高电平状态；



总线允许挂接多达32个收发器；



支持热插拔功能，避免插拔时总线上出现冲突；



共模电压范围±13V，抗共模干扰能力出色；



A、B引脚ESD保护：±15kV IEC 61000-4-2，接触放电；



工作温度：-40~﹢125℃；



SOP8封装；



参数

测试条件

数值

工作电压

、

3~5.5V

最高速率


_

16Mbps

工作电流

No load

1.5mA

驱动能力(VOD)

VCC=3V

RL=54Ω；

VCC=5V

RL=54Ω；

1.8V

3.4V

节点数量


_

32

工作温度范围


_

-40~＋125℃

ESD

IEC 61000-4-2，接触放电，A、B引脚；

IEC 61000-4-2，空气放电，A、B引脚；

±15kV

±18KV

EFT

IEC 61000-4-4

(Fast transient or burst) A、B引脚

±2KV

（BL1590主要参数）




03

产品应用


BL1590适用于需要高速485数据传输的应用领域，如通信、工控、智能家居、灯光控制等。工业现场的电磁干扰很强，应用环境恶劣，这就需要RS-485产品具备高可靠性特点。BL1590具有强大的抗ESD能力、出色的共模干扰抑制能力和优异电快速瞬变脉冲群（EFT）抑制能力，能够为RS-485应用提供强大可靠的接口，是高速485传输网络理想的选择。

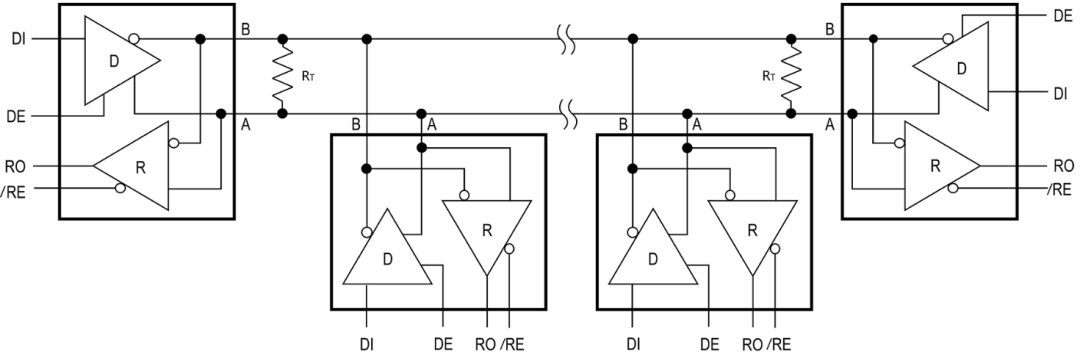

（典型RS485网络应用图）



具体产品资料，请查询上海贝岭股份有限公司网站：www.belling.com.cn
