无芯的卷纸，是怎么被卷的整整齐齐？

中科院物理所 2021-12-02 12:11

硬芯纸筒

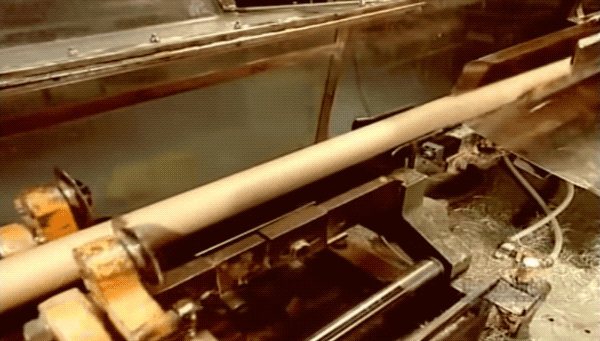

这次我打算做个对比效果，首先我们得看下「硬芯卷纸」是怎么被卷出来的。硬纸筒横向先输送过来~

然后落到一个收集箱中，再被一个个分离出来送去卷上纸。

纸筒卷纸

往硬纸芯上卷纸的环节，下面是一个循环动图，制作速度太快，角度又比较刁钻，看不清纸是怎么卷上去的...不要紧！我还找了另一个生产线的衔接角度特写。

正好是上一卷做好送走，下一卷开卷的过渡环节。能看到其实纸有被收回来一点，在裹住硬纸芯后，再开始卷起来的。

一截倒卷

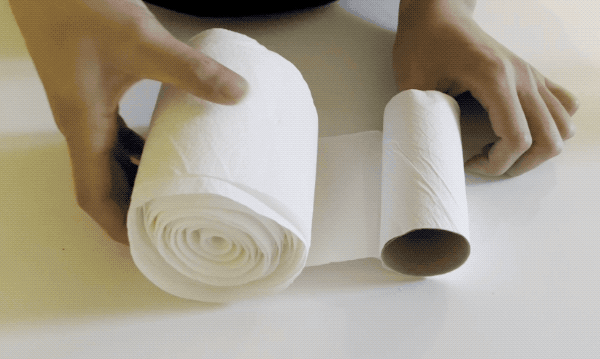

这也是我们的硬纸芯卫生卷纸在用到最后时，这一截会有倒卷的原因。恩，下图就是我刚拆的卫生纸...

无芯卷纸

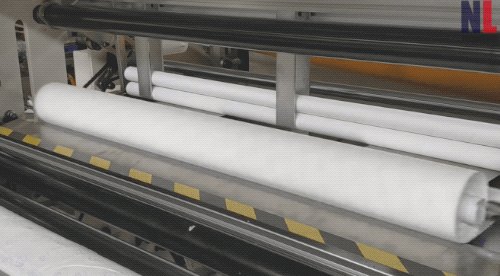

而无芯卷纸没了硬纸筒的支持，怎么做这个受力卷齐整呢？答案是靠下图最两端这两根突然伸过来的辅助小短棒，然后下压就按住了纸巾。等到卫生纸自己能够靠摩擦力被卷起来了，小短棒就功成身退，静静等候下一位有缘纸...小短棒的颜色也是灰色的金属棒头部是白色，而且速度很快就下放，有些不太好找，大家耐心多看几遍，你可以的！

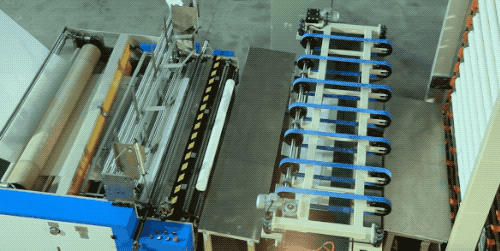

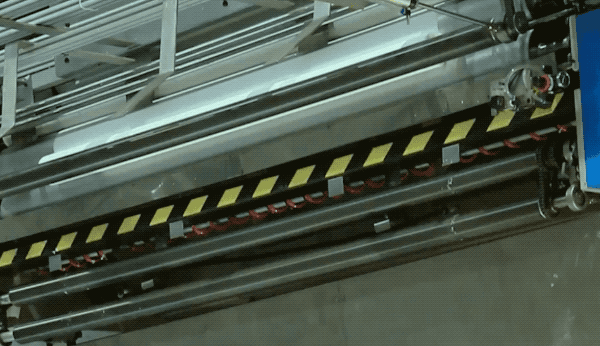

找到一个俯视的视角，看这两根至关重要小短棒的短暂出场。

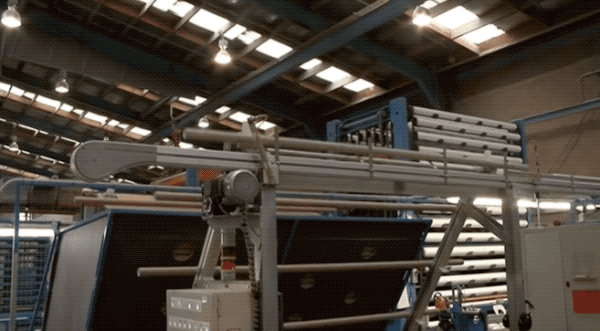

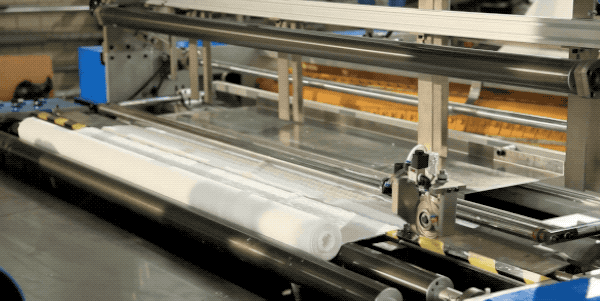

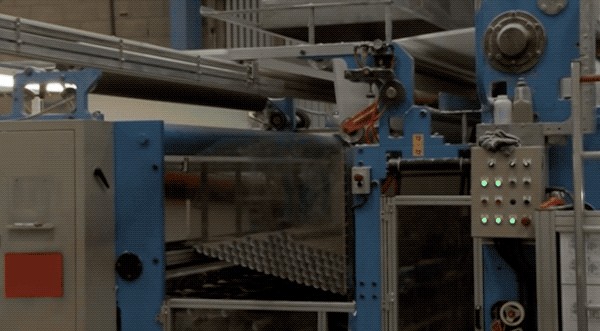

后面的制作环节，无芯卷纸和硬芯卷纸就没啥差别了~都是卷好了长筒的卫生纸，再送去排排坐电梯，准备切分成小个打包装。

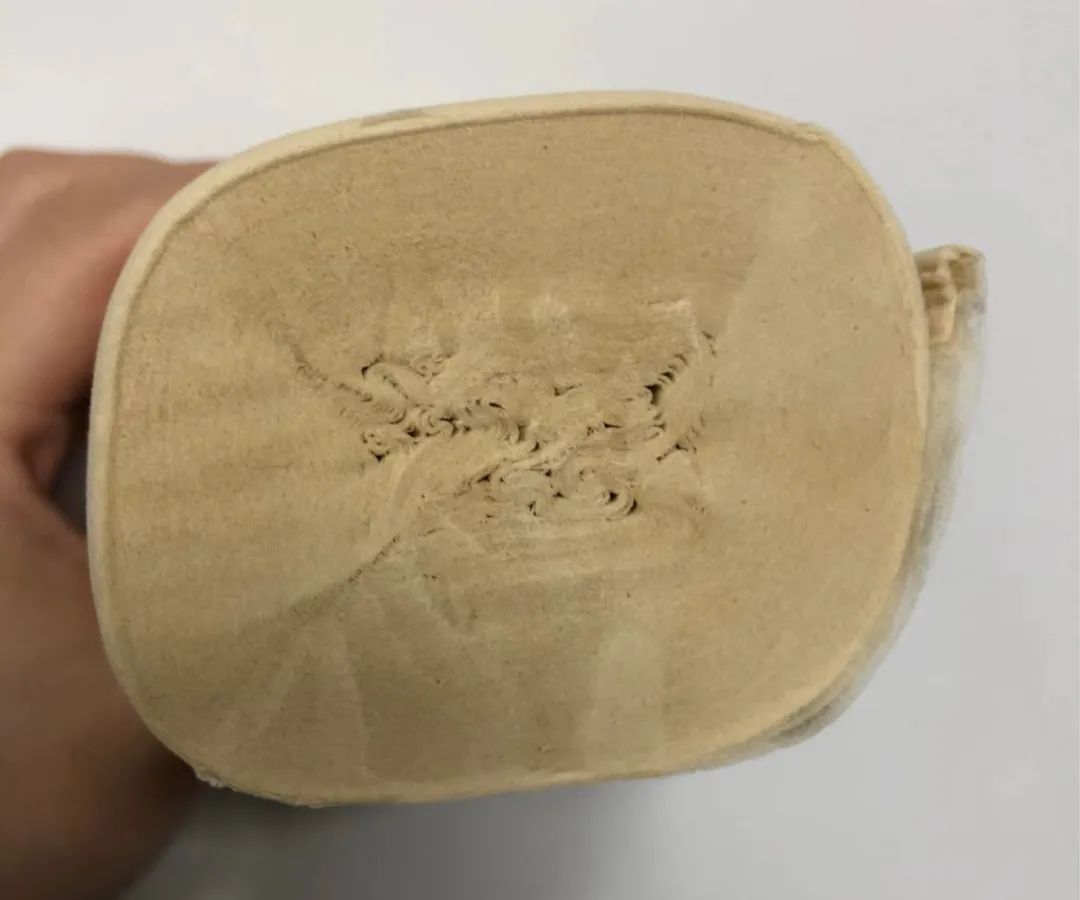

都是卷好了长筒的卫生纸，再送去排排坐电梯，准备切分成小个打包装。切成小个的卫生纸，侧视图看进去时，可以看到里头卷得很激烈…

纸芯斜向

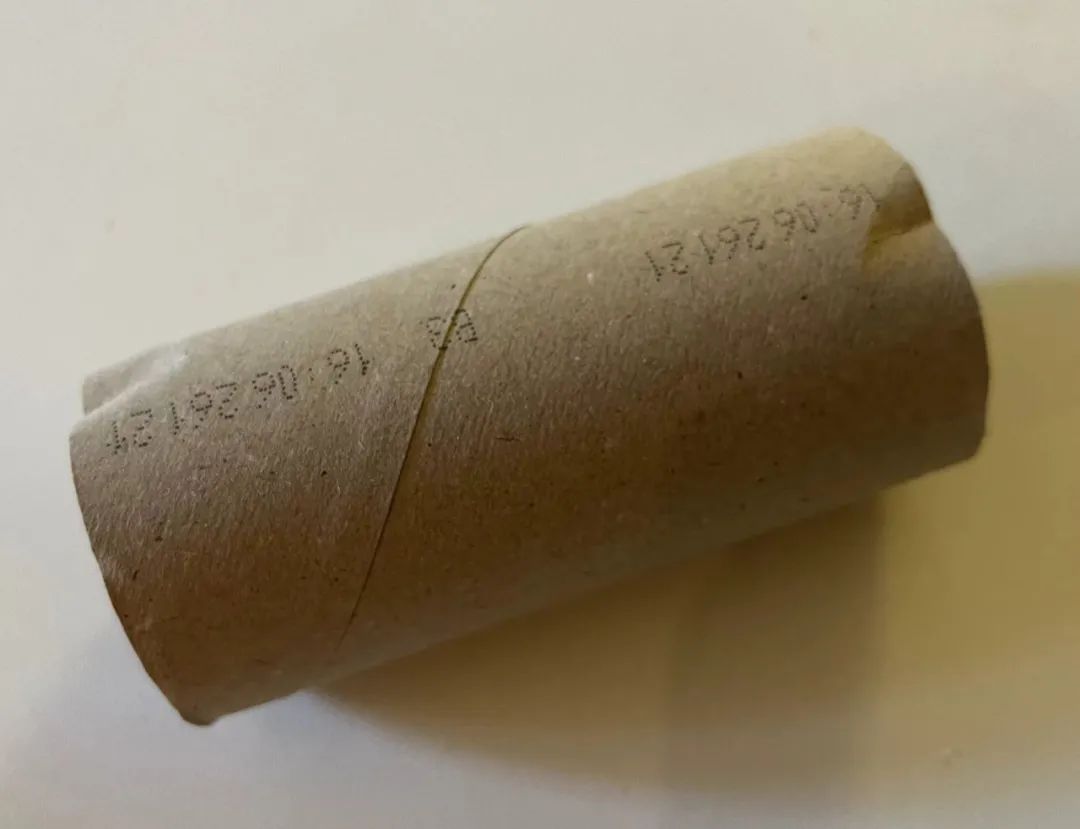

既然拆都已经拆了，我们顺便讲下卫生卷纸的硬纸筒制作。以前有无聊时把玩过的小伙伴...估计都会观察到这个硬纸芯是斜向的。

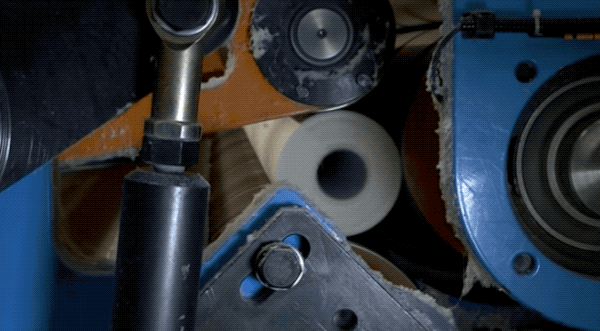

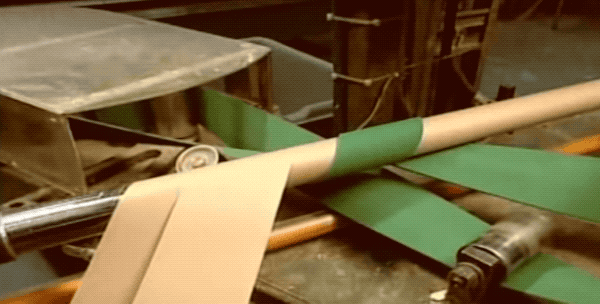

原因就是卷纸厂通过下图这样的方式——斜着去卷出来硬纸芯，所以能在一个加工位就源源不断的让硬纸筒长、长、长...

只要卷纸还在继续造，我就能一直卷下去...

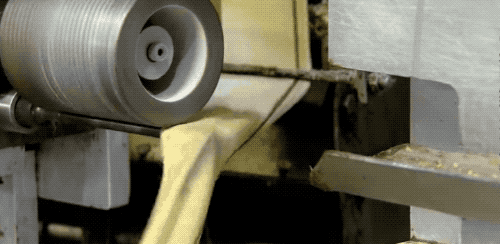

🤔 这样巧妙的设计，其实在食品工程里也很多！只要原材料足够，就能无限卷下去...比如机器自动卷蛋卷。

还有自动肉包流水线中的一种包馅儿方式：

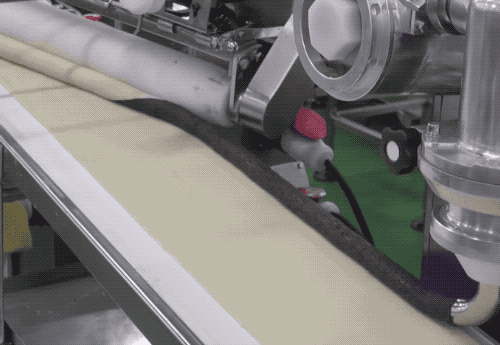

面团和馅料（这里是做豆沙包）在行进到料斗下方时，用一个倾斜的卷边筒把皮和馅儿都包在一起，形成一个皮包馅儿的圆柱。
