第一部！Moto edge X30官宣：特别版搭载屏下6000万像素下摄像头.......

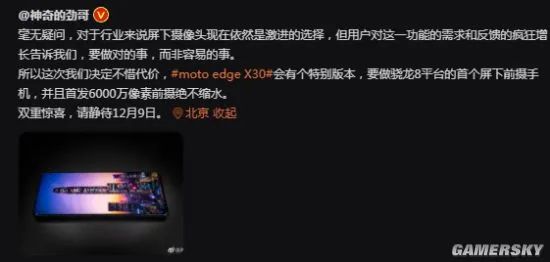

12月7日，距离moto edge X30发布还有两天时间，联想中国区手机业务部总经理陈劲今日微博发文透露，moto edge X30会有个特别版本，将是骁龙8平台的首个屏下前摄手机，并且首发6000万像素前摄。
据陈劲表示，Moto edge X30要做骁龙8平台的首个屏下前摄手机，并且首发6000万像素前摄绝不缩水。此外，陈劲还表示，对于行业来说屏下摄像头现在依然是激进的选择，但用户对这一功能的需求和反馈的疯狂增长告诉我们，要做对的事，而非容易的事。
要知道，目前在售的屏下镜头手机没有一款能做到如此高的像素，小米MIX 4为2000万像素，中兴Axon 30屏下版为1600万像素，三星Galaxy Z Fold3为1600万像素，Moto第一次量产屏下镜头手机就能达到了6000万像素，其自拍表现不言而喻。

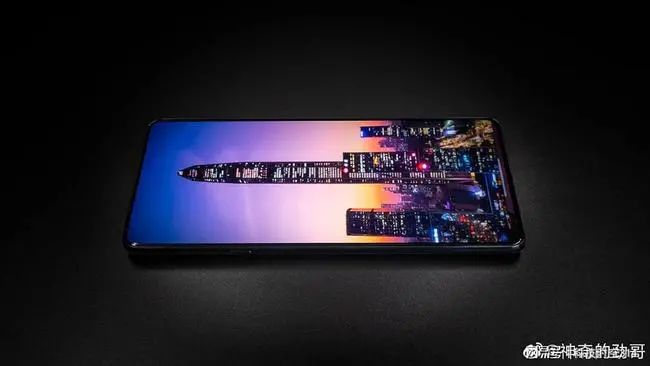

从放出的真机图我们可以看到手机顶部似乎采用的是隐藏式听筒设计，边框相当窄，屏幕上方没有前置镜头，甚至看不到镜头的任何痕迹，画面和镜头已融为一体，加上左右窄边框和极窄下巴，完整的画面铺满整个手机正面，屏占比让人大受震撼。
根据摩托罗拉手机官方公布的信息显示，Moto edge X30将搭载全新一代骁龙8处理器；采用前后三主摄系统，前置6000万像素，后置5000万大底旗舰主摄+5000万像素业内最大广角副摄；内置电池容量5000mAh，支持68W极速充；还将采用双面康宁大猩猩玻璃和新工艺。
关于屏下镜头，两年前，该技术就已经在 CES 等电子展览会上有所亮相。
在当时看来，将前置摄像头藏在屏幕下得到的「完美」全面屏并不完美，稍微侧一侧头就能看到摄像头区域有个纱窗般的方框。
将摄像头放入屏下需要解决两个问题，第一就是让摄像头「隐形」。
听起来并不难解决，只要在摄像头上面也放个显示屏，就能像哈利波特的隐身衣一样将摄像头藏起来，但这里要保证在摄像头隐藏区域里同时兼顾拍照的进光量和显示精度。也就是经常说的第二个问题，就是要让这块「隐身衣」透光，让拍照时既要拍得到又要拍得美。

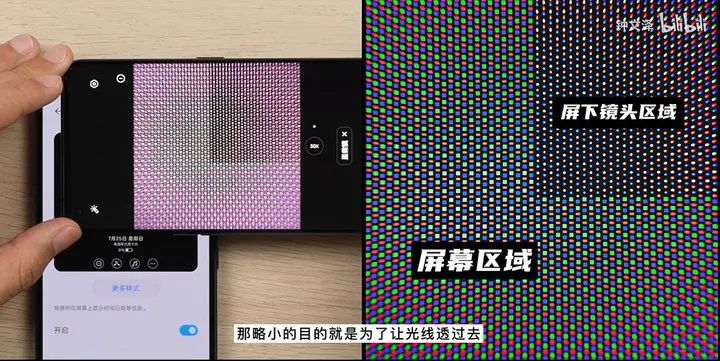

我们将一块屏幕看做一件毛衣，为了进光量，需要将摄像头区域的毛线拉开，让毛线与毛线之间存在空隙，这也是为何摄像头区域的子像素看起来比屏幕区域的要“稀疏”，但这就会造成摄像头区域显示不够清晰，甚至出现色差。
所以我们看到早期方案的摄像头区域会出现的明显的“格栅效应”，这显然不符消费者的使用需求，这也是为何当初厂商没有集中商用屏下摄像头方案。
后来技术迭代进步，厂商们用不同的解决方案和摄像头隐藏区域像素排列来解决这一问题，在保证屏幕显示精度和自拍的前提下，达到屏下摄像头所带来的全面屏效果。
其中最明显的就是Axon 30，新一代的屏下摄像头手机在观感上要自然不少，摄像头区域和屏幕之间几乎观察不到难看的「纱窗纹」。这是因为 Axon 30 摄像头区域的像素密度翻了一番，从 200PPI 提升到了 400PPI。
从显微照片来看，像素排布也更接近手机的 OLED 屏幕，同时还加入了一块专门的显示芯片，保证整体的亮度、色度一致。
像素密度的增加对屏幕的透光性有了更高的挑战。

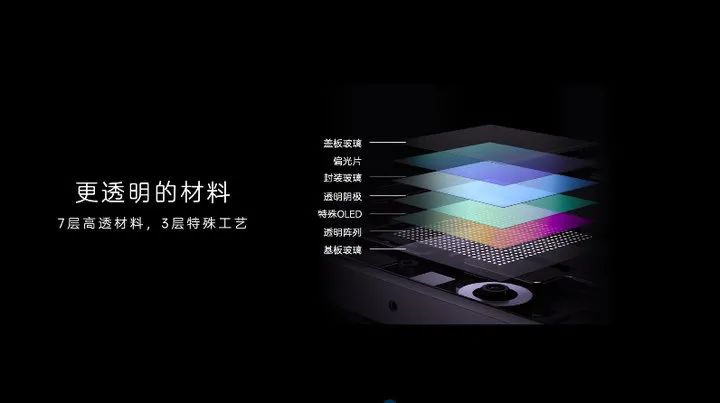

中兴称新一代屏下摄像头技术选择了特殊 OLED 和更透明的阴极材料、高透阵列，还对屏幕电路进行了重新设计，让电路变得更简洁，确保摄像头有足够的进光量。
除了中兴Axon 30，不得不提的一款屏下摄像头量产机型就是小米MIX4。
MIX4搭配的TCL华星的屏下摄像头方案。小米CUP屏下摄像头跟之前的透明电视原理一致，是通过重新排布像素和优化基板材料的方式实现透明度，并将像素下方主要阻碍光线的TFT电路移出CUP区域。同时为了增大透光率，扩大像素间隙，该方案将单个子像素做了相应的缩小，而为了保证缩小后屏幕的显示效果与减少光线穿过屏幕时的衍射现象，将CUP区域的像素形状修改成了圆形。
另外，在缩小像素面积和移开TFT驱动电路后，还需将像素之间的引线电路改成透明的导线，进一步增加透光率，并减少衍射，将走线的路径改为波浪形。这样就能让屏幕拥有了可观的透明度，可以让CUP区域达到普通显示区5倍的透明度。
但没有人能违抗物理定律，这些努力并不能让衍射完全消失，或者让屏幕100%完全透明，因此屏下前摄相机还需要用软件算法来优化画面，补偿减小的进光量。
和中兴不同的是，OPPO 选择用另一种方式来解决屏下摄像头成像糟糕的问题。

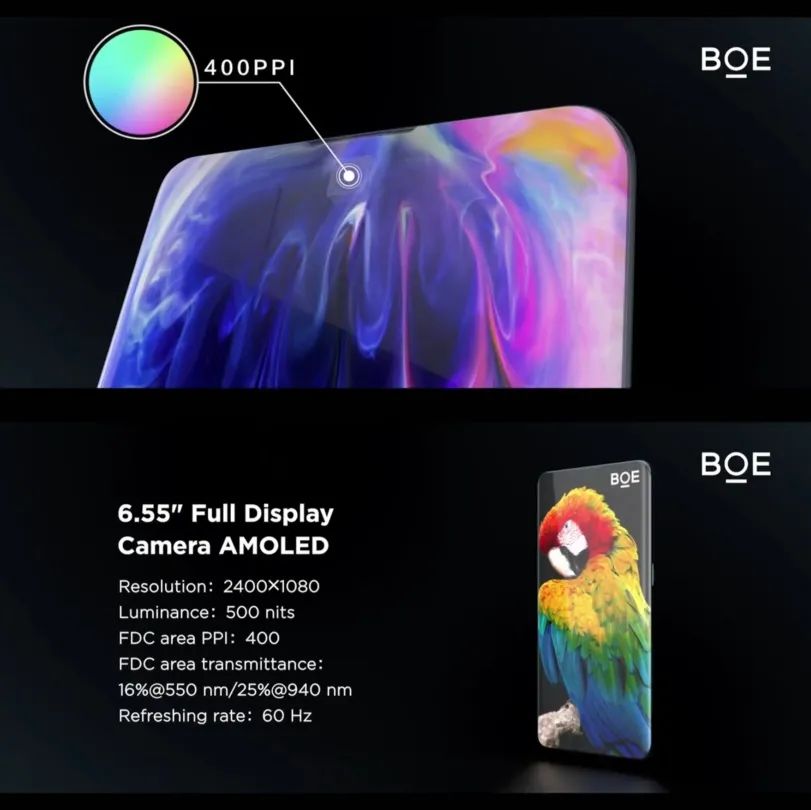

OPPO 通过调整显示像素体积，也实现了屏下区域 400PPI 的精细显示像素密度，观感上摄像头区域与屏幕也几乎融为一体。
通过与京东方定制专用屏幕，OPPO可以将全屏色度差和亮度差都精确控制在 2% 以内，能更好地保留纹理细节和色彩信息，解决两块屏幕显示一致的问题。
图片来自：IT 之家
而在成像上，OPPO 打算用算法弥补进光量少的短板，通过 AI 学习控制光源衍射问题，并且利用 HDR、AWB 等算法提升成像质量。当然，想要达到甚至超越普通前置摄像头的成像水平，对于目前三家公布的屏下摄像头方案而言还为时尚早。
尽管采用了非常多的透光手段，目前屏下摄像头的透光率也仅有 15%，相比于正常摄像头动辄 90% 的透光率还差很多，非常依赖后期算法来弥补进光量的不足。
OPPO 称新的屏下摄像头技术仍然有不少提升的空间，其目标是想将透光率提升到 40% 以上，提升前置的拍摄效果。
而这次Moto宣布首发屏下6000万像素前摄，让我们看到屏下摄像头技术又进了一大步，在「看不见」和「拍得到」的需求上，已经开始得到了实现。
虽然目前moto官方和劲哥没有透露相关技术，但作为Moto此次确实是带了“王炸”来的，让小编开始对9号的发布会特别期待了。
对于此款屏下摄像，行业内人士比较关心的是AMOLED屏是谁家供应的呢？
据OLEDindustry了解，目前屏下摄像头推出的屏幕方案主要分为四大阵营：中兴Axon 30的维信诺的小 delta 排列+delta 排列、小米 MIX 4的TCL华星小珍珠排列+珍珠排列 （接近钻石排列），OPPO京东方的小小黄鸭排列+小黄鸭排列，还有三星Galaxy Z Fold3 5G的三星显示器“低密度大像素”的方案。
1）维信诺
InV see®️ Pro屏下摄像解决方案，是在InV see®️全球首创的“一驱多”阵列设计基础上，进一步提高像素密度，同时扩大透光通道，使显示效果和屏幕透过率的完美平衡再次升级。
InV see®️ Pro屏下摄像解决方案（实拍图）
维信诺拥有屏下摄像技术实现量产的关键底层专利，全球首创“一驱多”阵列设计思路，即“1个子像素驱动电路同时驱动其他同色子像素”，简化透明区布线设计，极大增加透过率，使屏下摄像技术的量产成为可能。该技术是“屏下摄像”最为关键的底层专利技术，是现有工艺条件下突破量产的必由之路。
2}TCL华星
该屏下摄像技术OLED屏采用首创的“微钻排列”，在维持像素数量及RGB比例不变的情况下，缩小子像素面积，减少光线遮挡，实现100%全像素显示，分辨率可达400PPI，色彩显示丰盈细腻。不仅如此，该机还在CUP区和普通显示区中间增加过渡区，再加上DDIC调教算法与色彩调教策略，可以让光线从缝隙中穿过，在自拍时达到清晰成像的效果。
3）京东方
4）三星显示器
根据目前曝光的三星Galaxy Z Fold3屏幕像素排列方案来看，三星采用的是一种“低密度大像素”的方案。
三星屏下摄像头像素排布方案
屏下区域的红、蓝、绿子像素通过特殊的排列组合方式被“打包”成一颗“巨型像素”，而每个巨型像素之间的间隔非常大，从而提升屏幕透光率。
目前这种方案单从显示效果来看是要明显落后于国内三家厂商的，但其在功耗、寿命等方面是否“更优”，暂时还没有看到官方相关披露。
根据官方介绍，三星显示的UPC技术，是通过提高面板透光率的“Eco OLED”和优化像素孔径技术实现的。和以往面板相比，Eco OLED透光率提升了33%以上。
小编也比较好奇，那这次Moto到底采用了谁家面板厂的AMOLED屏方案呢？
来源：OLEDindustry综合整理
