FU6832L开发板介绍
FU6832L开发板供电支持3V-24V,最大电流10A设计;兼容所有控制方式,仅需跳帽选择短路即可;VDD5可配置内部或者外部;开发板集成了模拟调速,PWM调速,I2C通信,串口通信,SPI通信,FG信号反馈,用户按键,蜂鸣器警示,LED报错等功能接口;
随同开发套件,提供包括MCU用户手册,PDF原理图以及开发板软件程序代码参考,仿真器等,为开发者提供了稳定的设计参考和完善的软件开发环境,能够有效帮助开发者提高开发效率、缩短开发周期、优化设计质量、加快产品研发和上市时间。
扫描下方二维码
免费领取开发板

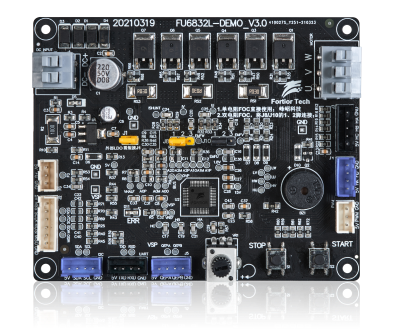

图1:产品实物图
开发板基本参数
技术指标 | 参数及功能说明 |
电压 | 3V-24V |
最大电流 | 10A |
控制方式 | 单电阻FOC、双电阻FOC、BLDC、兼容有感和无感 |
调速 | 模拟调速、PWM调速 |
通信端口 | I2C通信、串口通信、SPI通信 |
VDD5 | 外部LDO 5V输出最大0.3A左右 |
内部LDO最大5V输出10mA左右 | |
配置 | MCU用户手册、原理图、程序软件、仿真器 |

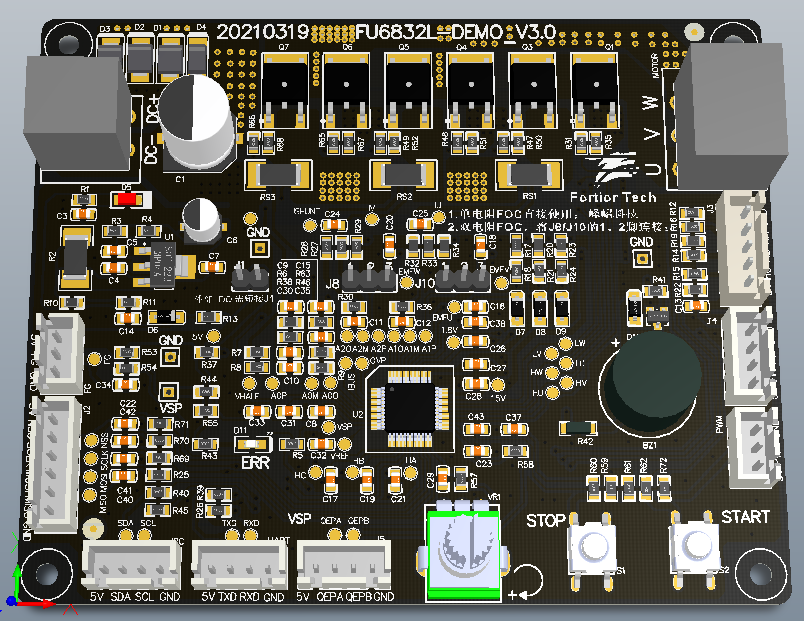

图2:3D渲染图

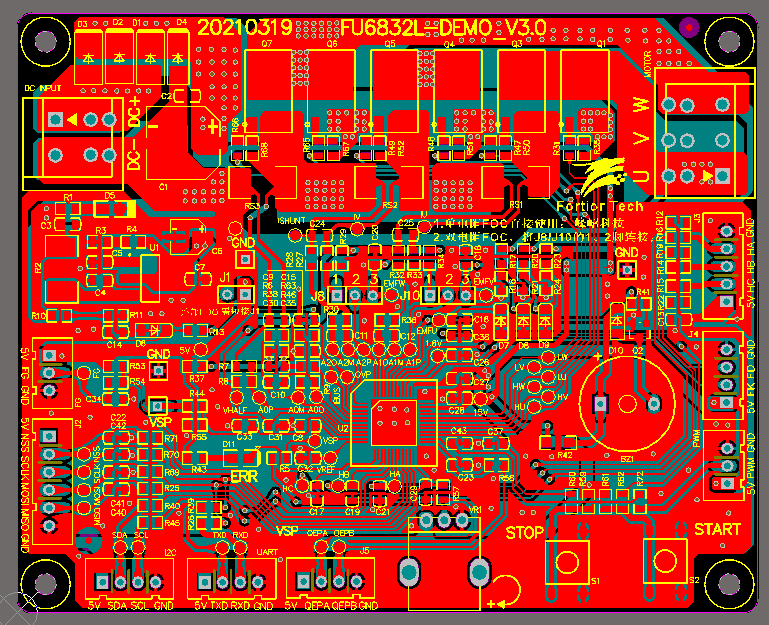

图3:平面渲染图

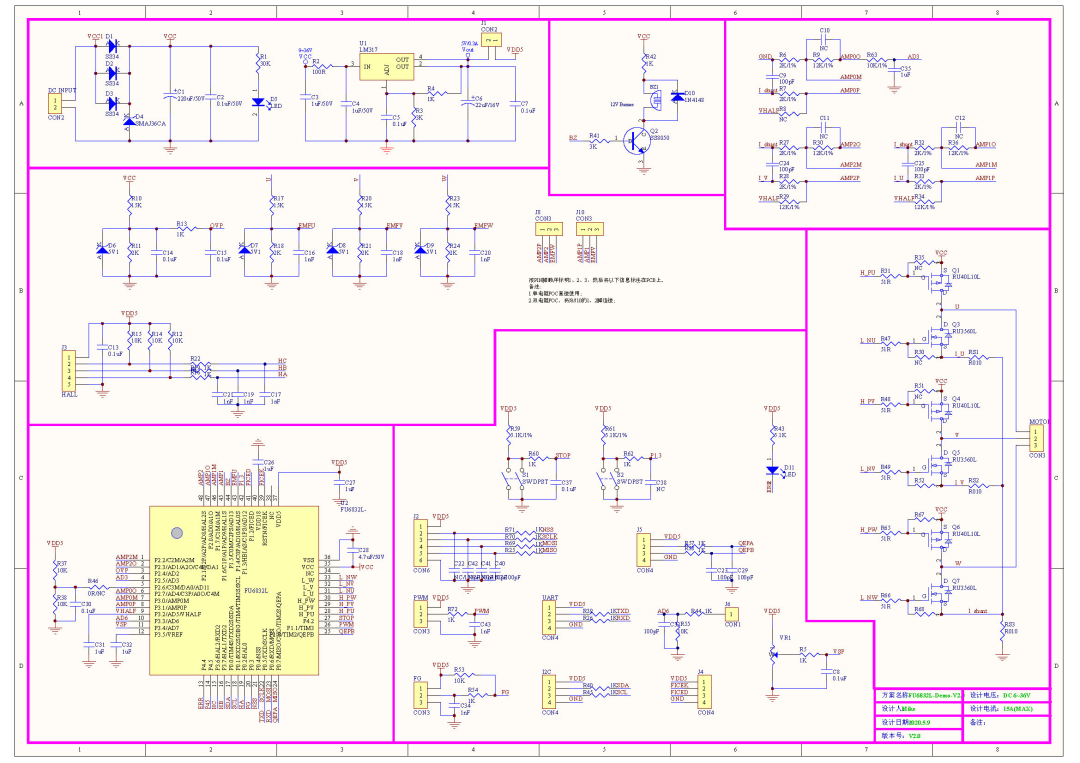

图4:开发板原理图
FU6832L产品介绍
FU6832L是一款集成电机控制引擎(ME)和8051内核的高性能电机驱动专用芯片,ME集成FOC、MDU、LPF、PI、SVPWM/SPWM等诸多硬件模块,可硬件自动完成电机FOC/BLDC运算控制; 8051内核用于参数配置和日常事务处理,双核并行工作实现各种高性能电机控制。其中8051内核大部分指令周期为1T或2T,芯片内部集成有高速运算放大器、比较器、Pre-driver、高速ADC、高速乘/除法器、CRC、SPI、I2C、UART、LIN、多种TIMER、PWM等功能,内置高压LDO,适用于BLDC/PMSM电机的方波、SVPWM/SPWM、FOC驱动控制。
技术指标 | 参数及功能说明 | |
电源电压 | 单电源高压模式 | VCC_MODE=0,外部电源从VCC输入5~28V,VDD5由内部LDO产生 |
单电源低压模式 | VCC_MODE=1,外部电源从VDD5输入3~5.5V,同时将VCC与VDD5短接 | |
双电源模式 | VCC_MODE=1,外部电源1从VCC输入5~36V,外部电源2从VDD5输入5V | |
Flash ROM | 16kB Flash ROM、带CRC校验功能、支持程序自烧录和代码保护功能 | |
IRAM | 256 bytes IRAM | |
XRAM | 768 bytes XRAM | |
ME | 比例积分/微分器(PI/PID)、BLDC模块、FOC模块、MDU支持乘除法/低通滤波器(LPF)/三角函数的计算 | |
乘法器 | 单周期16*16位 | |
除法器 | 16周期32 / 16位 | |
GPIO | 35个GPIO | |
定时器 | 2个通用带抓捕功能可编程定时器 | |
模拟外设 | 12位ADC,1uS转换时间,可选择内部VREF、外部VREF作参考电压 | |
ADC通道数 | 14通道 | |
DAC | 1路9位,1路6位 | |
驱动类型 | 3P3N Predriver输出 BLDC控制支持自动换相、逐波限流,支持HALL、BEMF位置检测 | |
时钟 | 系统时钟为内置24MHz±2%精准时钟 |
