蓝牙开放零门槛之八-ING918x新功能介绍

桃可芯 桃芯科技 2022-01-26 17:17

SDK 6.0及以上新功能介绍


一、简易频偏测量

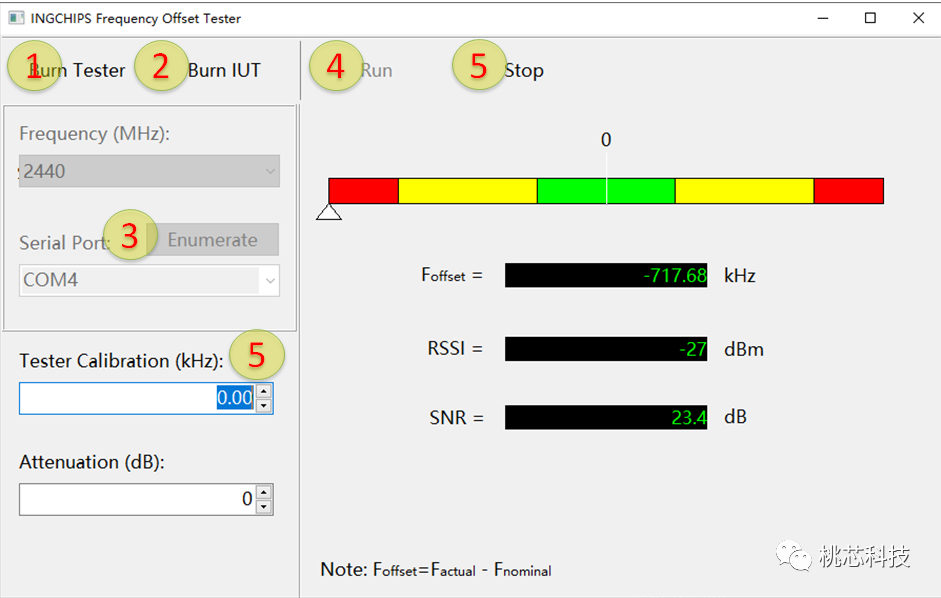

支持蓝牙频段的频谱仪普遍价格较高，移动性差。现在只需要使用一块 ING9188xx 开发板就可以测量频偏。在 Wizard 里选择菜单 Tools → More → Frequency Offset Tester 打开频偏测量工具：


使用步骤：

  1. 点击 “Burn Tester” 把测试用固件烧入 ING9188xx 开发板（此步骤只需要执行一次）；

  2. 点击 “Burn IUT” 把测试程序写入待测设备；

  3. 填写 ING9188xx 开发板的串口号；

  4. 点击 “Run” 开始测试；

  5. 点击 “Stop” 完成测试。

ING9188xx 开发板本身的频偏可以填到 (5) Tester Calibaration (kHz)，ING9188xx 开发板与 IUT 之间的链路衰减可以填到 Attenuation (dB)。

注意事项：

  1. 建议通过空口测试；如果使用电缆连接，务必加入适当的衰减，以防输入信号过大，ING9188xx 芯片过载；

  2. “Burn IUT” 会将测试程序写入待测设备的 RAM 中，待测设备掉电或者复位后测试程序自动消失、失效；

  3. 待测信道会随测试程序写入待测设备，不可中途切换，而 ING9188xx 开发板上烧录的测试用固件支持信道切换。

二、发射功率校准


新版的 BQB RF 测试工具在进行连续波发射测试时，可以设置发射功率等级。连接频谱仪校准与功率等级对应的实际功率值，然后 用 API platform_set_rf_power_mapping 将校准过的功率对应表传入 platform，校准完成。

三、新增小工具


  • [新增] Wizard 小功能 (6.7.0)

    • 新建 Keil 5 项目时可设置编译器版本；

    • 用 Visual Studio Code 打开任意项目；

    • 搜索项目时，所有信息（型号、软件包等）皆可搜索。


  • [新增] 支持 Trace 到 Flash (6.7.1)

    • Python 脚本flash_dump.py

    • Flash Downloader：Tools -> Flash Dump

    • Flash 数据导出：

    • tracer: 读取 Flash 数据

四、加强兼容性


低功耗蓝牙进入连接模式后，各层分别协商通信中数据包的大小，对于 ATT 层，由 MTU EXCHANGE 流程实现；对于链路层，由 DATA LENGTH 更新流程实现。

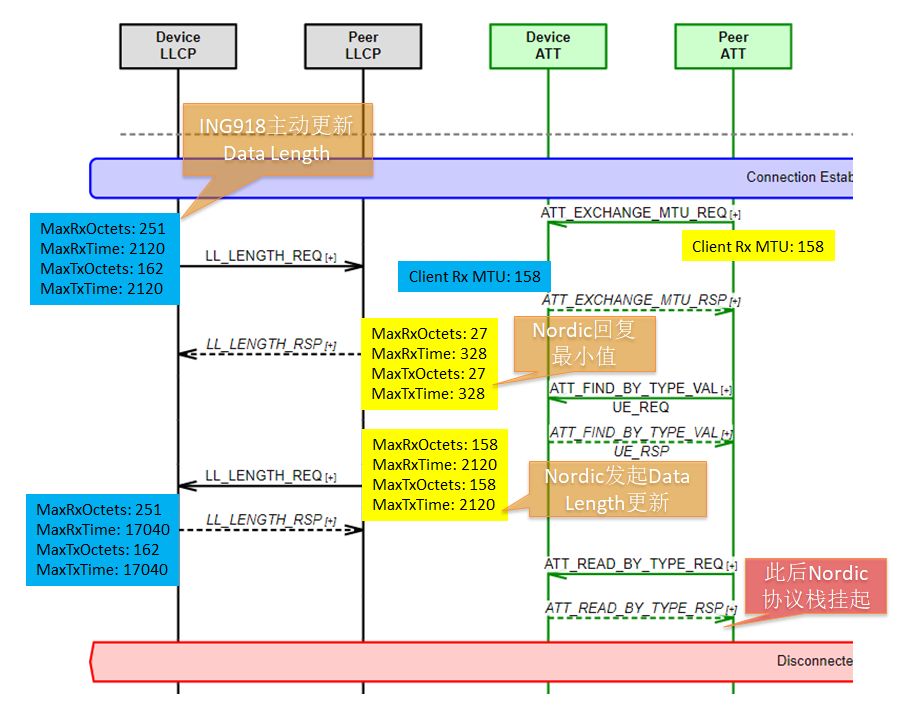

按照规范，进入连接模式后，DATA LENGTH 更新流程可以由主或从设备在任何时刻发起。这导致了一个问题：某些芯片无法处理对方设备“随时”发起的 DATA LENGTH 更新流程。比如当旧版本（< 5.7.0）的平台软件被 Nordic 芯片以主角色连接后，Nordic 芯片出现协议栈挂起的情况，消息序列图如下。


为了更新地兼容不同的芯片，v5.7.0 定义了两个配置项：

enum btstack_config_item {
    STACK_ATT_SERVER_ENABLE_AUTO_DATA_LEN_REQ = 1,
    STACK_GATT_CLIENT_DISABLE_AUTO_DATA_LEN_REQ = 2,
    ...
};

这两个配置分别控制 GATT Server、Client 在 MTU EXCHANGE 时是否自动发起 DATA LENGTH 更新流程。默认情况下，Servier 不会自动发起更新流程， 而 Client 会自动发起。旧版本（< 5.7.0）下两者都会自动发起更新流程。

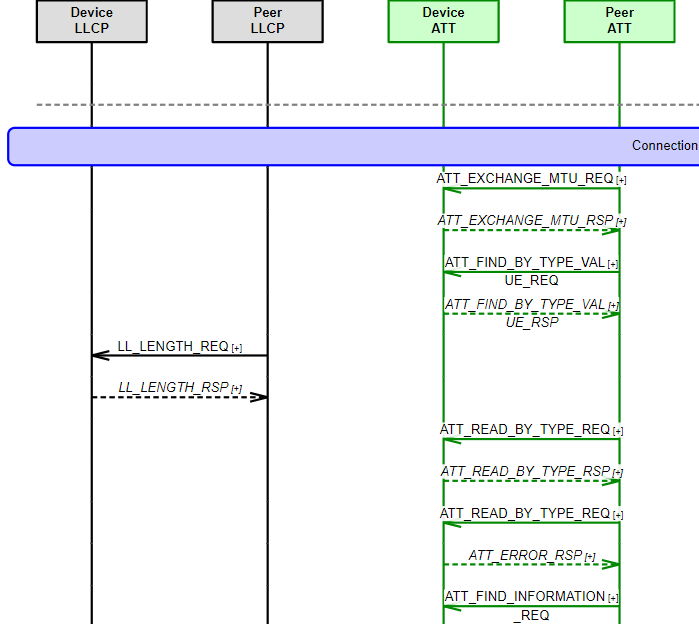

新版本默认情况下，可以被 Nordic 芯片以主角色正常连接：



PS: 虽然 MTU 的大小与 Data Length 两参数没有联系、相互独立，但是图中 Nordic 芯片把两者定义为同一个值，说明开发者在配置 sdk_config 时很可能犯了一个错误。


五、新增软件包


  • [新增] Raw Packet Bare 模式 (extension) (6.7.0)

通过 ll_raw_packet_set_bare_mode 启用 Bare 模式后，开发者可获得更多的自定义特性：指定带外频点、 自定义 CRC、自定义数据白化等。

  • [新增] 私有无连接 AoA (兼容 Silicon Labs 增强/私有 AoA) (extension) (6.7.0)

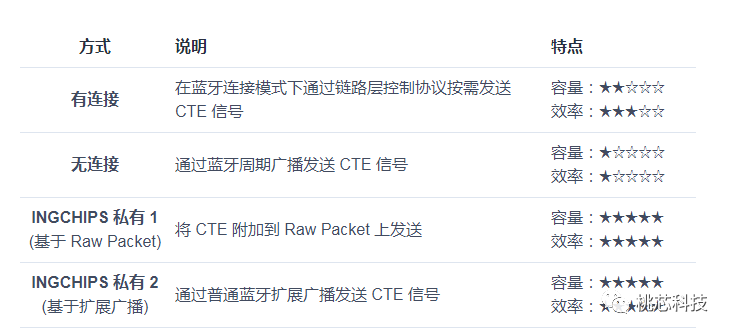

目前，ING9188xx 一共支持 4 种 AoA/AoD 方式，可以根据需要选择。各种方式的特点对比如下：图片

  • [修正] 看门狗复位时的行为 (6.7.0)

六、新增库函数


  • [新增] platform_util.c 模块 (6.7.0)

使用本模块提供的函数可以提取 platform.bin 的版本号等信息。

  • [修正] gatt_client_util.c 模块 (6.7.0)

修正了出错处理流程．

  • [更新] power_ctrl.lib (6.7.0)

微调了低功耗流程的相关参数。

  • [新增] 将 Trace 保存到 Flash (6.7.1)

通过实现不同的 Trace 输出回调，可以用不同方式导出数据，比如 SWD、UART 等。本次更新增加了将数据循环写入 Flash 的功能。具体使用方法见文末“Trace 到 Flash 的使用方法”。

  • [修正] iic.c: 写内存溢出 (6.7.1)

iic.c 保存从 I2C 读取的数据时，“隐式”要求预留数据缓存区至 4 字节的边界。如果没有预留，会导致内存意外改写。本版本去掉了这个“隐式”要求。

  • [新增] adc_cali.c: ADC 校准 (6.7.2)

更新所有示例


  • [更新] 所有 Keil 5 示例改为使用 v6 编译器 (6.7.0)

Arm Compiler Version 6 （https://www2.keil.com/mdk5/compiler/6）使用 LLVM 基础架构，使用 Clang 前端，与 Gnu Arm Toolchain 兼容。

说明：示例中警告等级设为“AC5-like Warnings”。


  • [更新] Central CTE & Peripheral CTE: 演示了私有无连接 AoA (6.7.0)


    七、Trace 到 Flash 的使用方法


    说明：Flash 写数据比较耗费时间，影响 MCU 时序。需要谨慎使用。API 的使用可参考 SDK 示例 UART GATT Console。


    准备工作


    1. 规划 Flash 空间

      调用 trace_flash_init 时指定 Flash 空间。

    2. 确定 Trace 触发条件

      由于 Flash 空间受限，可以在出现特定条件时通过 trace_flash_enable 时控制是否将数据写入 Flash。通过 trace_flash_erase_all 可以擦除用于存储 Trace 数据的 Flash 空间。

    3. 根据需要确定要抓取的 Trace 项目

      此步骤需要实际问题多次尝试。

    测试


    导出 Flash 数据


    使用在线调试器（https://ingchips.gitee.io/user_guide/dive-into-sdk.html#memory-dump）、Python 脚本、或者 Flash Downloader 导出 Flash 数据。

    • 使用 Python 3 脚本命令行：python flash_dump.py com_port start_addr page_no file_name

      比如：python flash_dump.py COM3 0x44000 11 c:\temp\temp.bin

      使芯片进入下载模式即可完成导出。

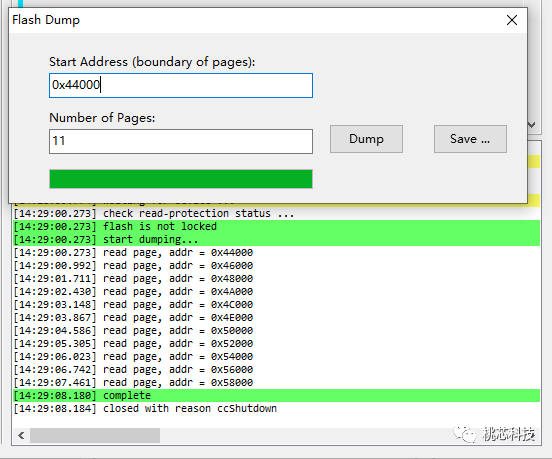

    • 使用 Flash Downloader：

      在主界面配置串口参数，通过主菜单 Tools -> Flash Dump 打开 Dump 窗口。设置导出范围后点击 Dump， 使芯片进入下载模式进行导出。导出完成后，点击 Save… 保存文件。
