USB漫谈 || Type C在这，小A和小B在哪呢？

颜相宁 中科院半导体所 2022-02-16 18:00



在开启本文之前，先给大家介绍一下也许是大家生活中“最熟悉的陌生人”——USB。你知道吗？其实USB的英文全称是Universal Serial Bus，中文翻译就是通用串行总线。



最熟悉的陌生人 | 来源：sohu.com


翻译成人类能理解的语言就是：一种由很多行业龙头商定后统一了的，能将很多种协议集成在一起的，实现电脑和外部设备即插即连的接口技术。


随着新型智能手机的普及，手机也逐渐成为我们日常生活中不可或缺的重要助手。这，也直接导致Type C成为我们在日常生活中最为熟悉的一类接口。

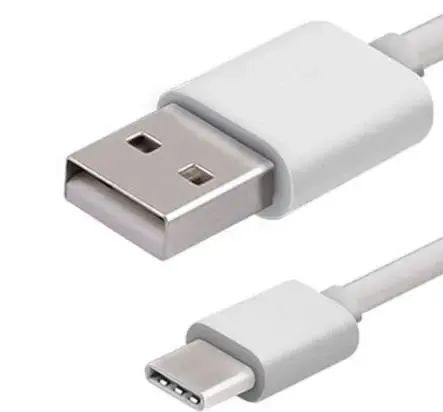

USB Type C | 来源：image.baidu.com


其实，叫它Type C是不够精确的，这种常见的手机充电线接口应该被成为USB Type C。可是大家有没有想过，USB Type C这么广为人知，USB Type A和USB Type B在哪呢？


难道历史前进的长河中，实现了大跨步的发展，把小A和小B跨过去了？还是说，这个C不是代表“第几代”，而是还有其他的含义？



疑问多多 | 来源：image.baidu.com


其实，上面两个问题的答案都是否定的。小A和小B都在，C确实就是紧跟着小A和小B依次排过来的。下面，我们一起重新认识一下USB Type A和USB Type B。

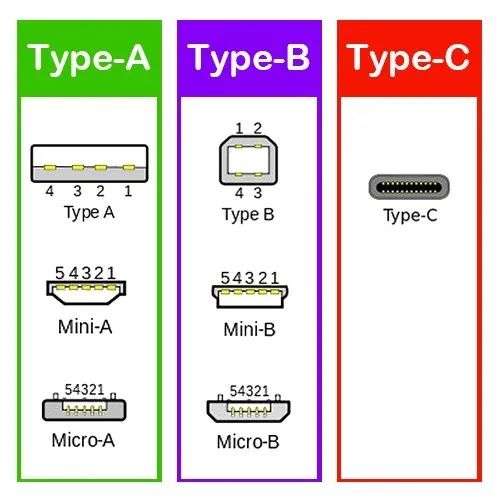

各类USB接口 | 来源：zhidao.baidu.com


这里再多说一句，像Type A、Type B、Type C这种其实讲的是USB接口形式的版本，表现的是接口样貌的不同；而2.0、3.0这些说的是USB接口规范的版本。用数据来说话，USB2.0理论带宽480Mbps，而USB3.0则可达5Gbps，所以在数据传输能力和传输速度上都有飞跃式的发展。



So，重新认识一下：标准USB，其实它的全名应该叫：USB Type A。从USB 2.0到USB3.0时代，虽然它的性能一直在提升，但它的模样都没有改变过。要注意，常用的USB Type A接口还分公头和母头。


以我们常见的充电线为例，这周方方的，四面很光滑的可插入充电器插头或者电脑上的一端，就是公头。诚然，公头一般用在鼠标、键盘这类小型外设设备，或者作为线缆的端头使用。而下面这种四面上带有U型弹片的就是母头，它常被用在主机或集线器等上端设备上。

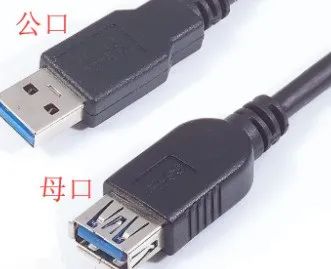

USB Type A | 来源：知乎、image.baidu.com


而发展至今，USB Type B却发生了很大的变化，在USB 2.0时代，USB Type B还看起来有点憨憨的大额头，而到了USB 3.0时代，USB Type B已经变成了很小巧的齐刘海。


而且，USB Type B的使用场景和USB Type A出现一定差别，如打印机、扫描仪等这一类较大型的外接设备。其实USB Type B也分公头和母头两种，公头很常见，母头则相对少见一些。

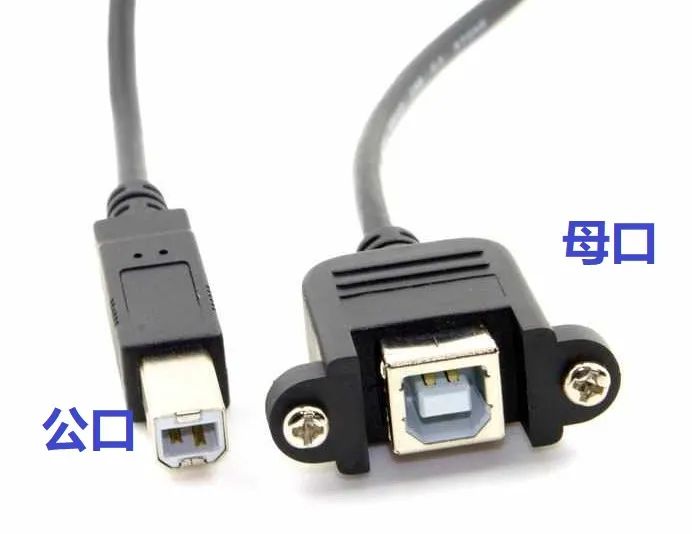

USB Type A与USB Type B | 来源：知乎


但要是说USB Type B和USB Type A接口的工作性能，其实它们都是4 pins，所以功能性能上的差别不是很大。至于为什么出现USB Type B和USB Type A这两种，目测也许是为了实现接口不同功能的划分。


再详细聊一下USB Type C，它出现再USB 3.1之后，但从外观上看，它拥有比Type A及Type B更小的体积，而且在设计上也不区分上下了，所以插拔速度也会更快，使用起来也更加方便。


再看一下USB Type C的性能，它内设24 pins，可以实现更多类型和更快速的数据传输和交换。它采用USB 3.1的标准，所以数据传输的理论上限是10Gbps，比USB 3.0整整提高了一倍。


而配备 Type C连接器的标准规格连接线可以通过电流也有所提升，还支持超出现有USB供电能力的" USB PD”，可以提供的充电功率最大可达到100W，真正实现了智能手机的“充电5分钟，通话两小时”。

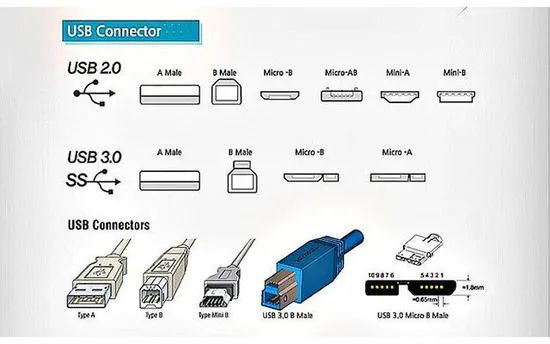

USB Type A与USB Type B | 来源：bbs.21ic.com



Type A-C | 来源：知乎


通过上边这两张图，我们可以清晰的看到，不是说某一种接口形式就绝对对应USB 3.0或者USB 2.0，但是一般满足USB 3.0要求的也会被设计成可以向下兼容USB 2.0甚至USB 1.0兼容的。


但相比来说，目前我们越来越常见的USB Type C接口已经可以实现其他USB连接器类型无法实现的多项功能，不仅可以使智能手机、笔记本电脑通过USB快速供电、也可以实现越来越快速的传输速度了。


所以，不远的未来会不会是USB Type C的天下呢？相宁觉得很有可能，所以让我们一起拭目以待吧！


拭目以待 | 来源：n.m.sohu.com


参考文献：

[1] 什么是USB Type-A/B/C接口连接器[ONLINE]. Available at: https://blog.csdn.net/junyeer/article/details/53338801,2019-09-05.

[2] USB type-C与type-B、type-A的区别分析[ONLINE]. Available at: https://zhuanlan.zhihu.com/p/160277569.2020-07-15.

[3] USB Type A/B/C基本知识和各版本区别[ONLINE]. Available at: https://blog.csdn.net/junyeer/article/details/53338801.2016-11-25.

[4] Iozzio, Corinne. WHAT IS USB TYPE C?[J]. Popular Science,2014,284(4).

[5] USB Type-C是什么？[ONLINE]. Available at: https://zhuanlan.zhihu.com/p/28974787.2017-09-13.


编辑：木心
