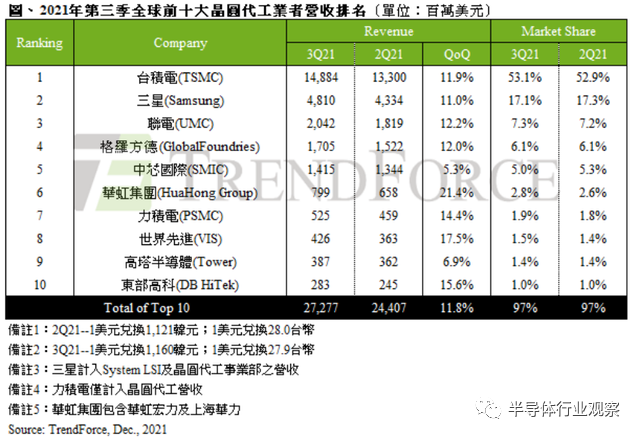

世界第九的晶圆代工企业
电源管理
CMOS成像传感器
非成像传感器
汽车

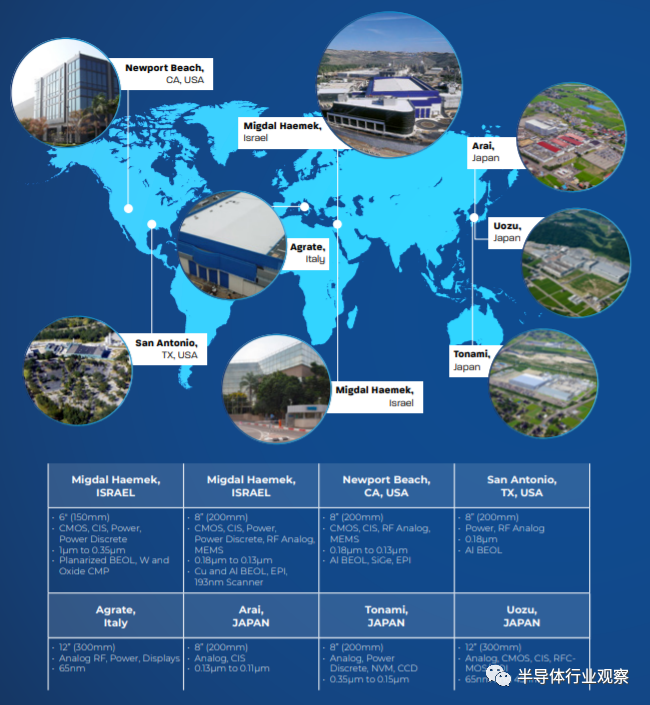

遍布全球四区的八大工厂
以色列Migdal Haemek 6英寸厂(150mm)。该厂主要生产CMOS、CIS、电源芯片、电源分立,采用1µm 至0.35µm制造工艺,并使用平面化的BEOL以及钨CMP和氧化物CMP;
以色列Migdal Haemek 8英寸厂(200mm)。该厂主要生产CMOS、CIS、电源芯片、电源分立、RF模拟、MEMS,采用0.18µm 至 0.13µm制造工艺,并使用铜和铝BEOL,EPI以及193nm扫描仪;
意大利Agrate12英寸厂(300mm)。该厂主要生产模拟射频、电源芯片、显示器,采用65nm制造工艺;
美国加利福尼亚州Newport Beach 8英寸厂(200mm)。该厂主要生产CMOS、CIS、RF模拟、MEMS,采用0.18µm 至 0.13µm制造工艺;
美国德克萨斯州San Antonio 8英寸厂(200mm)。该厂主要生产射频模拟电源,采用0.18µm制造工艺。
日本新井8英寸厂。该厂主要生产模拟芯片和CIS,采用0.13µm 至0.11µm制造工艺;
日本Tonami 8英寸厂。该厂主要生产模拟芯片、功率分立、NVM、CCD,采用0.35µm 至 0.15µm制造工艺;
日本Uozu12英寸厂。该厂主要生产模拟芯片、CMOS、CIS以及RFCMOS/ SOI,采用65nm和45nm制造工艺。
12英寸扩产是未来重点
写在最后
