X射线衍射法残余应力及盲孔应力分析测试
X射线法残余应力检测原理

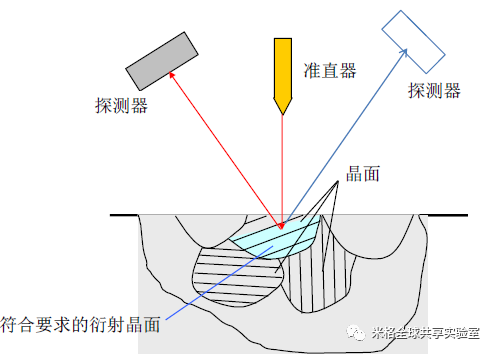

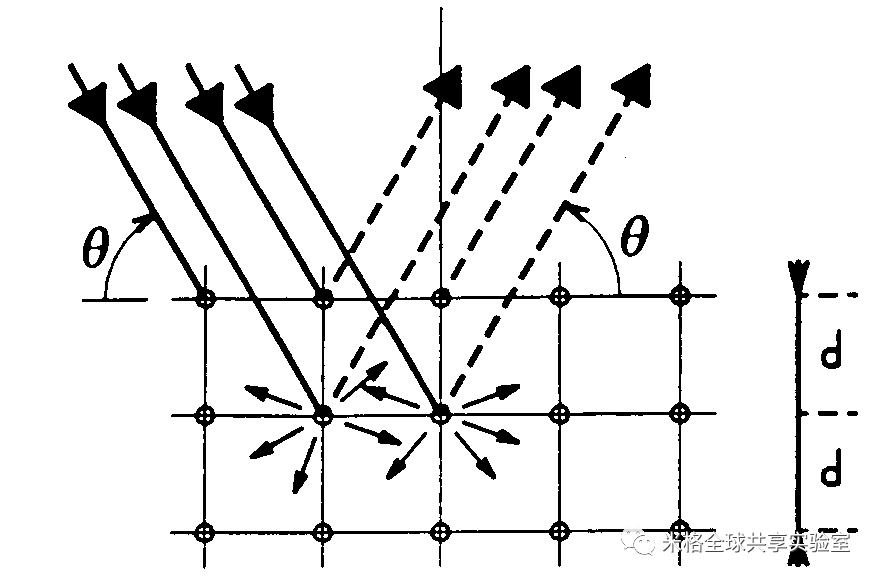

X射线穿透多晶体金属表面时，会发生衍射现象，衍射现象遵循布拉格定律2dsinƟ=nλ。应力的存在会导致晶格畸变，畸变（应变）关系遵循广义胡克定律。依据布拉格定律 和广义胡克定律，可得到材料的残余应力。
盲孔法残余应力检测原理
在工件上钻小孔使应力场的平衡收到破坏，小孔周围的应力将 重新调整，测得孔附近的弹性应变增量，就可以用弹性力学原理来推 算出小孔处的残余应力。
检测范围
型X射线衍射应力仪，均配置了Cr、Mn、 Co、V、Ti等靶材，测试范围覆盖面较广，可 测试：
铁素体、奥氏体钢，铝合金，钛合金、镍 基合金、铜合金、镁合金、金属基陶瓷等残余应力及大功率、高精度、微区应力测量
设备介绍
日本理学 AutoMATE Ⅱ型 大功率微区X射线应力仪、加拿大Proto iXRD型 X射线应力仪、日本理学SmartSite RS型 便携式X射线应力仪、芬兰AST XStress 3000型 X射线应力仪等

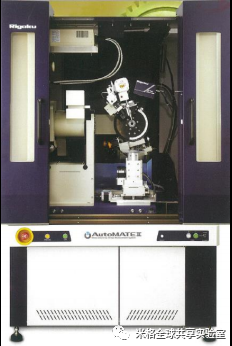

AutoMATEⅡ——大功率、高精度、微区应力测量系统
①创新型探测器 对样品工艺状态的适应性强，检测效 率高、误差小
②超宽衍射角度 98°-168°超宽2θ 角范围，精确分析 宽化衍射峰
③显微CCD相机 样品检测位置实时监控和记录
④ XYZ三轴样品台 样品台自动三轴系统，可实现非接触 式对焦和多个样品多位置自动标绘检 测
⑤微区检测 实现对边缘及小曲率位置应力分析，实现 对大应力梯度样品的微区检测
⑥高精度双轴测角仪 同倾法和侧倾法独立双轴，对样品结构适 应性强
⑦超高系统精度 机械扫描精度达0.1微米，可准确实现微 米级区域应力分析，设备系统误差小
⑧互锁外罩 Ｘ射线快门与设备防护外罩互锁，100%安 全保障
