徐大宝带你看核电


中核辽宁核电有限公司

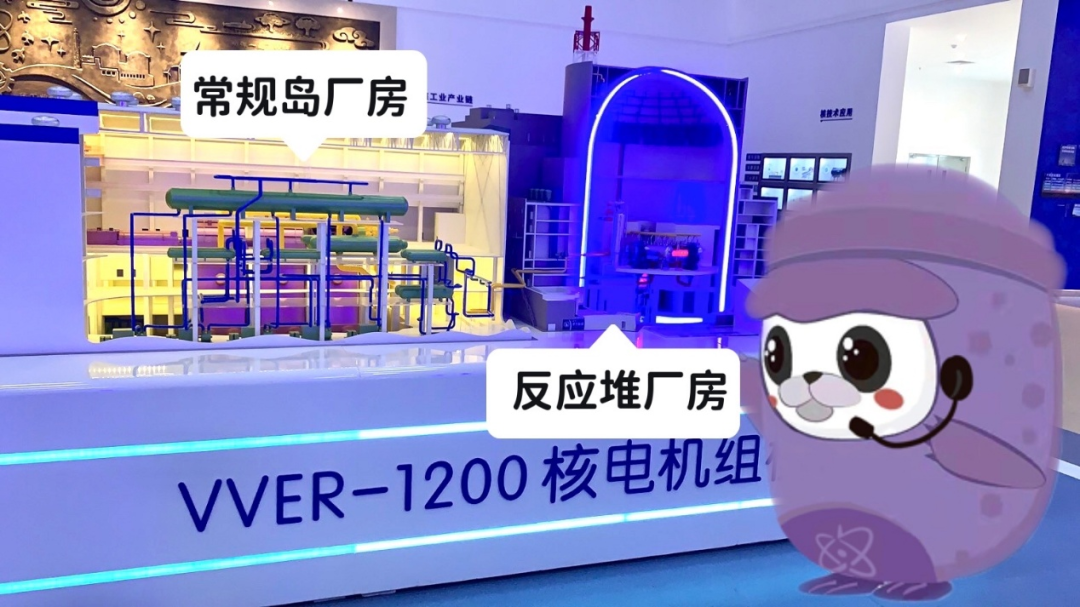

VVER-1200三代核电技术


现在你看到的,就是徐大堡核电项目3、4号机组采用的俄罗斯设计研发的三代核电技术VVER-1200机组,属于压水堆,主要分为常规岛厂房和反应堆厂房,常规岛部分与常规电厂相比基本相似,都是通过输出蒸汽来做功,而对于核电来说最主要的就是反应堆厂房核岛部分。

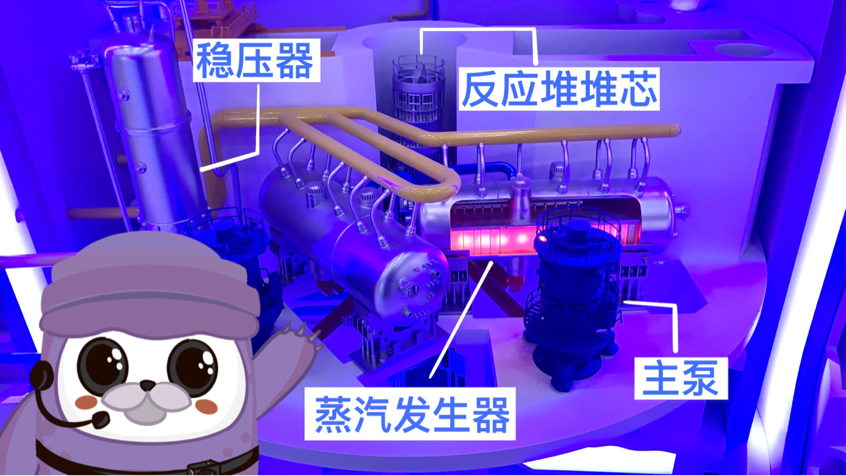

反应堆厂房内部主要设备


在反应堆厂房内部安装了核电运行的主要设备,1个反应堆堆芯、1台稳压器、4台主泵和4台卧式蒸汽发生器。

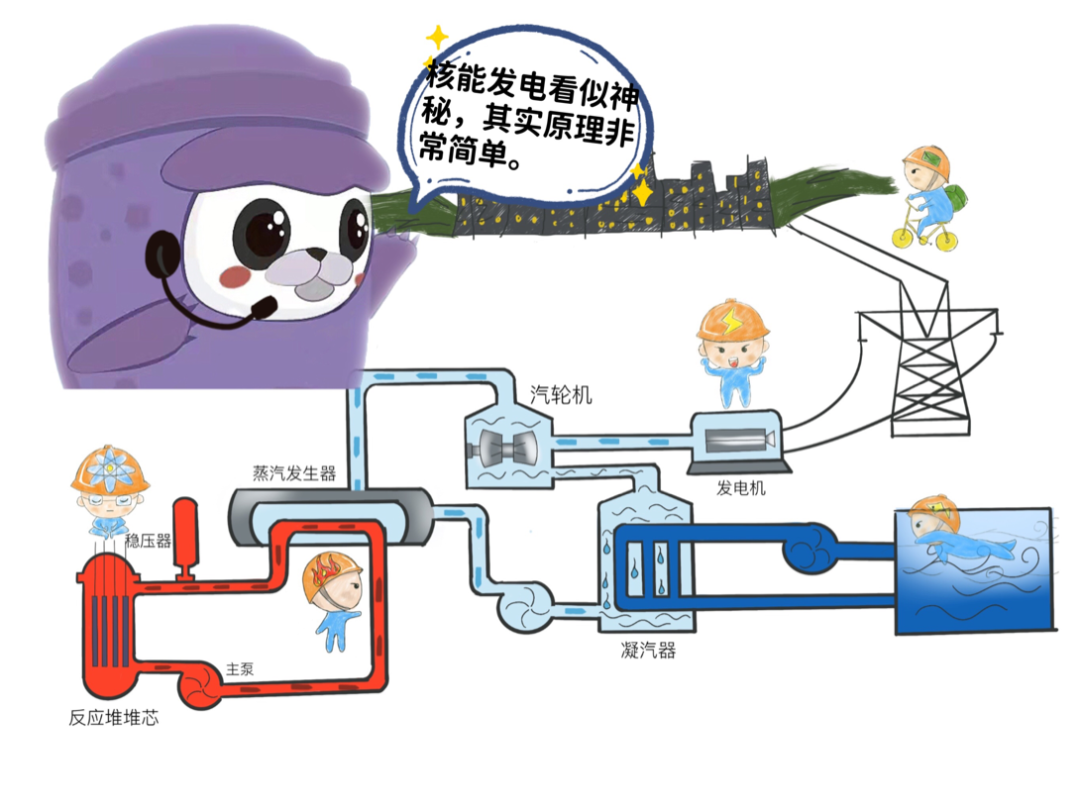

核能发电原理


那我们来看看他是怎么来发电的吧!压水堆电站共有三条回路,他们共同实现了核能发电的功能。

🔹一回路中发电用的核燃料铀-235就装置在反应堆内,通过可控制自持链式裂变反应产生巨大的热能,由主泵泵入堆芯的冷却剂带走这些热能,加热到高温的冷却剂通过流经蒸汽发生器内的传热管,将热量通过管壁传递给二回路蒸汽发生器中的水,并在释放热量后又被主泵送回堆芯重新加热,一回路冷却剂就这样不断的在密闭的回路中循环。

🔹二回路中蒸汽发生器传热管外的二回路水受热形成蒸汽,高温高压的饱和蒸气输出到常规岛推动汽轮机做功,将动能转变成电能,最后输出电力。做功后的蒸汽进入凝汽器冷却,凝结成水,经给水泵升压返回蒸汽发生器,重新被加热成为蒸汽,二回路不断进行如此的汽水循环过程。

🔹三回路中循环水泵将海水泵入凝汽器侧钛管,用于冷却钛管外冷凝器中二回路做完功的蒸汽,使其变回冷凝水。

其实核电就是利用核能发电的一种电站,它与我们常见的火力发电厂一样,都是高温加热水变成蒸汽后推动汽轮机做功,带动发电机发电。核电站与环境和谐共生,堪称绿色环保楷模。

清洁能源—核能


冬奥会的主火炬在燃料方面采用了航天技术,以氢能作为主能源,燃烧产物只有水,被视为未来能源革命的颠覆性技术方向,氢能也是“绿色冬奥”“科技奥运”的理想选择。
