新欧标 ErP ｜亚成微⾼效无频闪线性恒流芯⽚

亚成微电子 2022-03-14 18:25

始于创“芯”，精于匠“芯”

欧盟照明产品新版ErP指令EU 2019/2020以及能效标签指令EU 2019/2015从2019年12月25日开始实施，于2021年9月1日起已强制执行。新规对功率在5-25W球泡灯、灯丝灯等市场销量占比较高的中小功率照明产品影响较大，目前这类产品采用的单段高压线性PF > 0.5无频闪方案，已无法满足新ErP的相移因数、电流谐波、以及能效等级要求，为了适应这种市场变化，满足客户新的需求，亚成微推出了满足新版ErP标准的高效无频闪线性恒流芯片RM9015CB和RM9016B/BH。

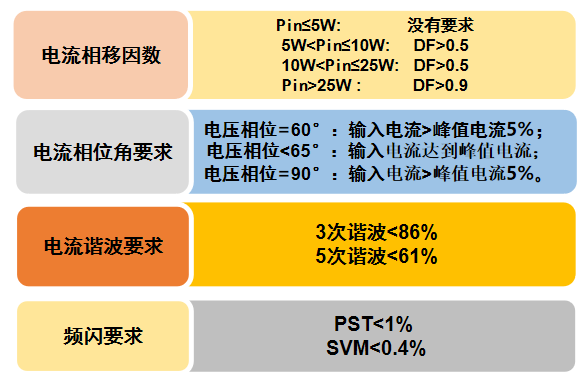

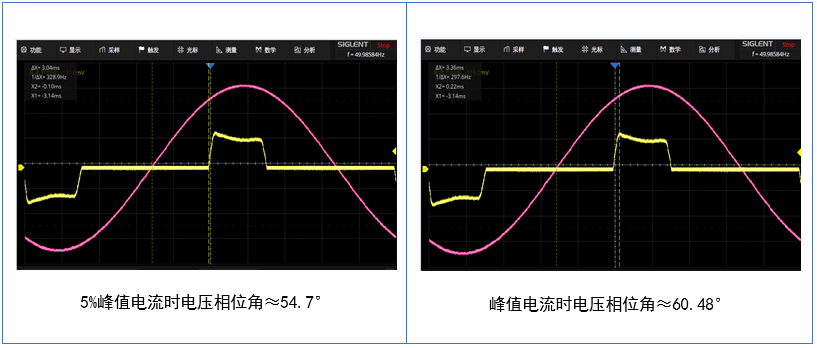

新版ErP标准关于光源产品指令功能要求

注：ErP（Energy-Related Products能效指令）是欧洲CE认证的四大指令之一，另外三个指令分别是：LVD（安规指令）、EMC（电磁兼容指令）、ROHS（有毒有害物质指令）。

⾼效率、⽆频闪

⾼压LED线性恒流驱动芯⽚

RM9015CB、RM9016B/BH

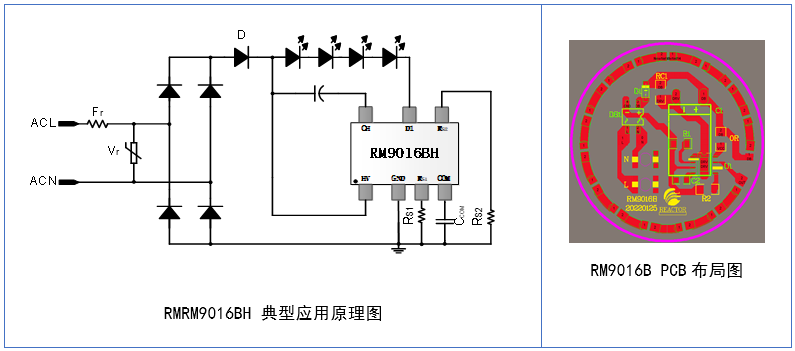

芯片介绍

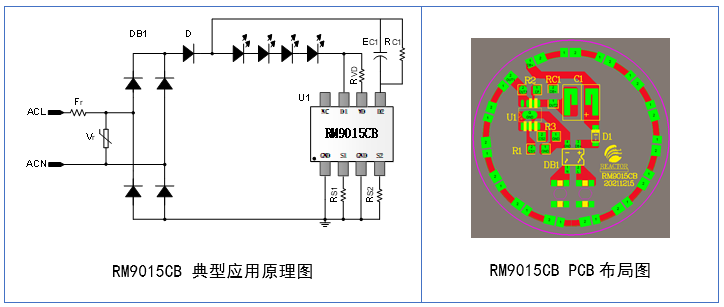

RM9015CB、RM9016B/BH是两款⾼效率、⽆频闪⾼压LED线性恒流驱动芯⽚，满⾜ERP PF电流谐波、PST和SVM频闪要求。输出电流由外接电阻设置，电流最⼤100mA。芯片内置PF提升、谐波处理、LED恒流及功率补偿等，满⾜ERP频闪要求。此外，芯⽚包含过温保护功能，在系统温度过⾼时会降低输出电流，保证系统可靠性。

功能特点

■ RM9015CB集成700V+500V⾼压MOS；

RM9016B/BH集成700V高压MOS

■ 外围电路简单，⽆需VCC贴⽚电容和磁性元件

■ ⼤功率应⽤可多芯⽚并联

■ 具备过温保护

■ 满⾜IC61000-3-2-2018，ERP PF>0.7及电流、谐波要求

■ 满⾜ERP PST<1.0和SVM<0.4频闪要求 PF、电流和LED电流可外部设定，简单⽅便

■ RM9015CB/RM9016B采⽤ESOP8封装

RM9016BH采⽤HSOP7封装

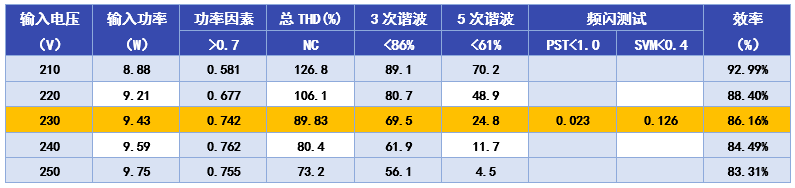

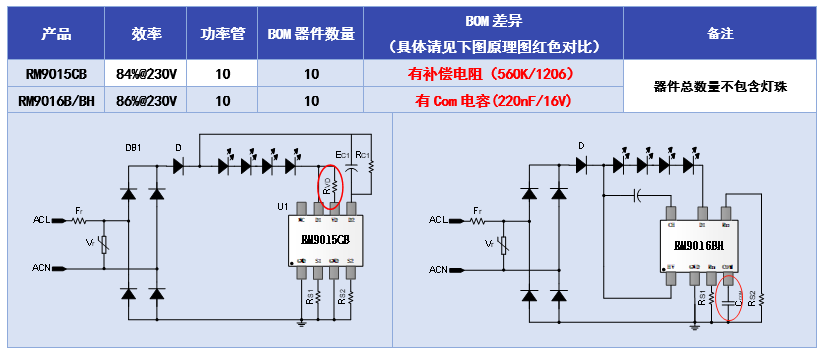

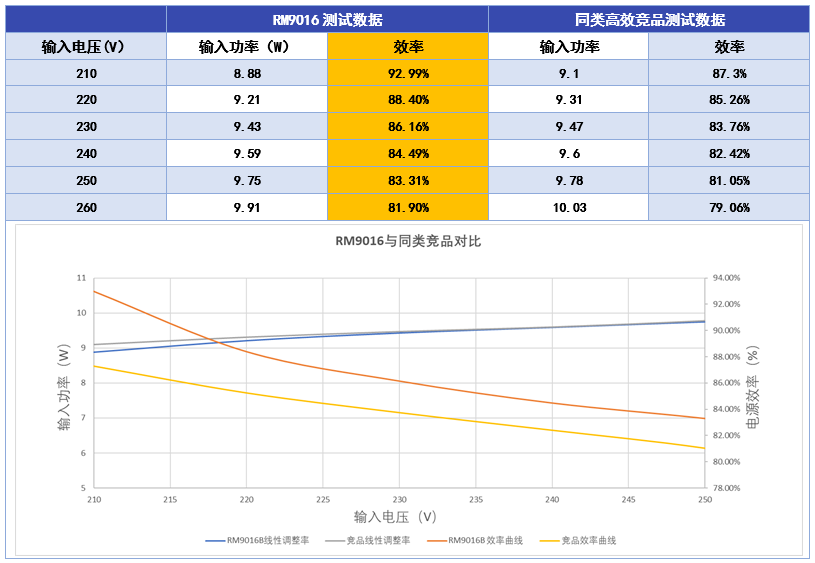

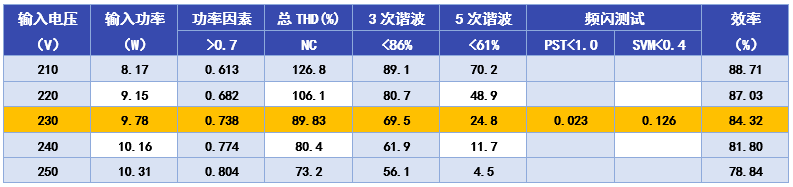

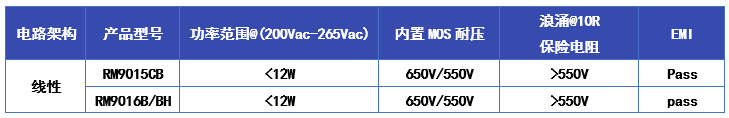

产品系列

（均满足新ErP和IEC61000-3-2法规需求）
