拆解报告丨OPPO首款折叠旗舰-find N（南芯半导体 SC8547）
■ 南芯·为效率而生
2019年，首款折叠屏手机正式诞生；2021年，折叠屏手机迎来小爆发；2022年，折叠屏手机必将成为主流趋势。三星、华为，小米，OPPO，荣耀等主流手机厂商也纷纷入局。OPPO 更是以7699的超值价格将折叠屏手机售价下探至万元内，让“遥不可及”变成“日常所需”。
2121年12月，OPPO发布了旗下首款折叠屏手机Find N，也称作OPPO全新折叠旗舰。
2019年，首款折叠屏手机正式诞生；2021年，折叠屏手机迎来小爆发；2022年，折叠屏手机必将成为主流趋势。三星、华为，小米，OPPO，荣耀等主流手机厂商也纷纷入局。OPPO 更是以7699的超值价格将折叠屏手机售价下探至万元内，让“遥不可及”变成“日常所需”。
2121年12月，OPPO发布了旗下首款折叠屏手机Find N，也称作OPPO全新折叠旗舰。
Find N 采用7.14英寸折叠屏，支持1-120Hz 自适应动态帧率，同时应用自主研发的拟推式铰链结构，历经4年6次迭代，申请125项专利，最终实现了0.01mm 的高精度，并消除了屏幕折痕。更让人惊喜的是，当OPPO Find N 合上时，18：9 的屏幕比例让它能像一款正常的传统小屏手机单即可手握持掌控。
配置方面，find N搭载骁龙888处理器、支持侧边指纹解锁，同时采用双立体扬声器以及X轴线性马达。
充电方面，手机内置两块电池，容量高达4500mAh，支持33W 有线快充以及15W 无线快充，支持10W 反向无线充电。
Find N 拆解详情
OPPO Find N 手机外观

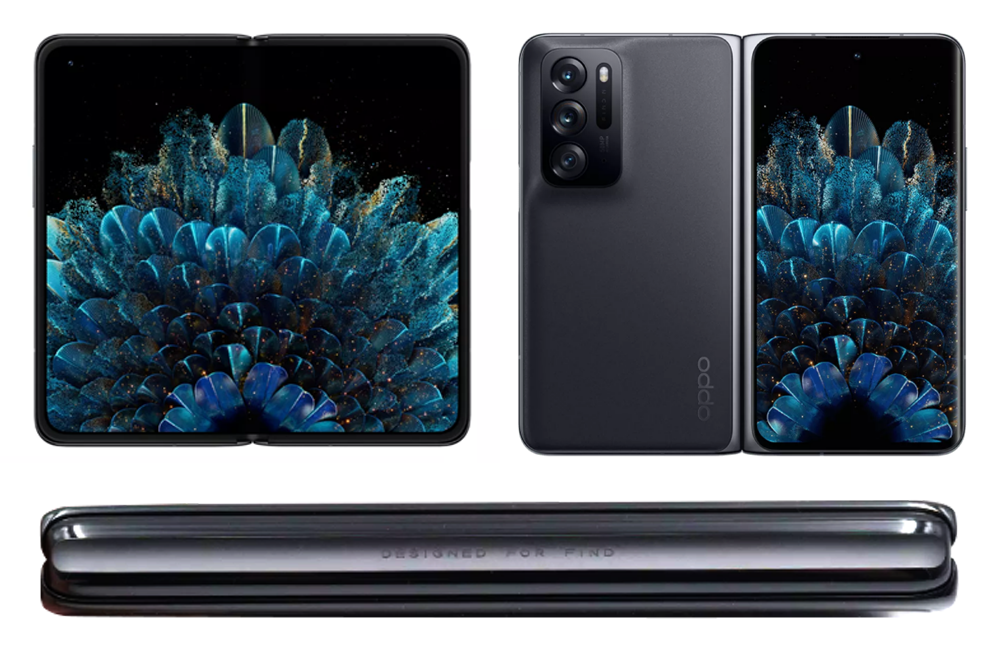

OPPO Find N 一共有云端、星夜以及浮光三款配色，并有8GB+256GB及12GB+512GB 两种版本。 手机正面为一块7.1英寸的折叠屏，左上角设有一颗3200万像素自拍摄像头。背部设有三颗摄像头，分别为5000万像素IMX766 超感光主摄、1600万像素超广角以及1300万像素长焦，在副屏上同样设置了一颗3200万像素自拍摄像头。
折叠屏铰链侧面印有“DESIGNED FOR FIND”字样；顶部设有四处天线溢出开口；侧面分别设有指纹解锁按键和音量加减按键，并设置了多处天线溢出开口。手机底部为USB-C充电接口、SIM卡卡槽、双扬声器、拾音孔等。

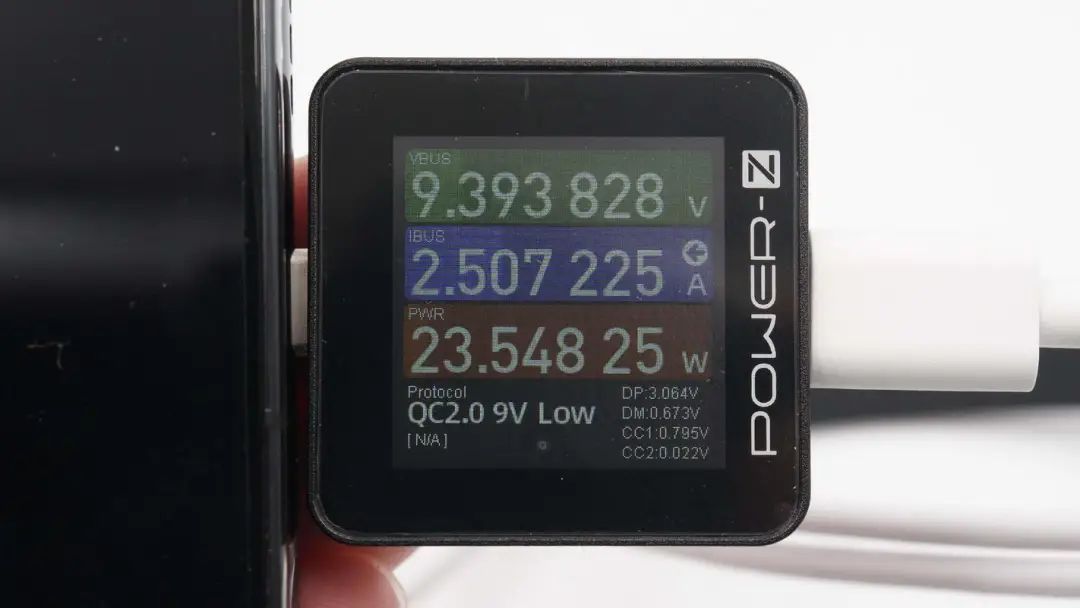

使用原装充电器给OPPO Find N充电，ChargerLAB POWER-ZKM002C 测得电压9.39V，电流2.5A，充电功率约为23.55W。
OPPO Find N 拆解详情

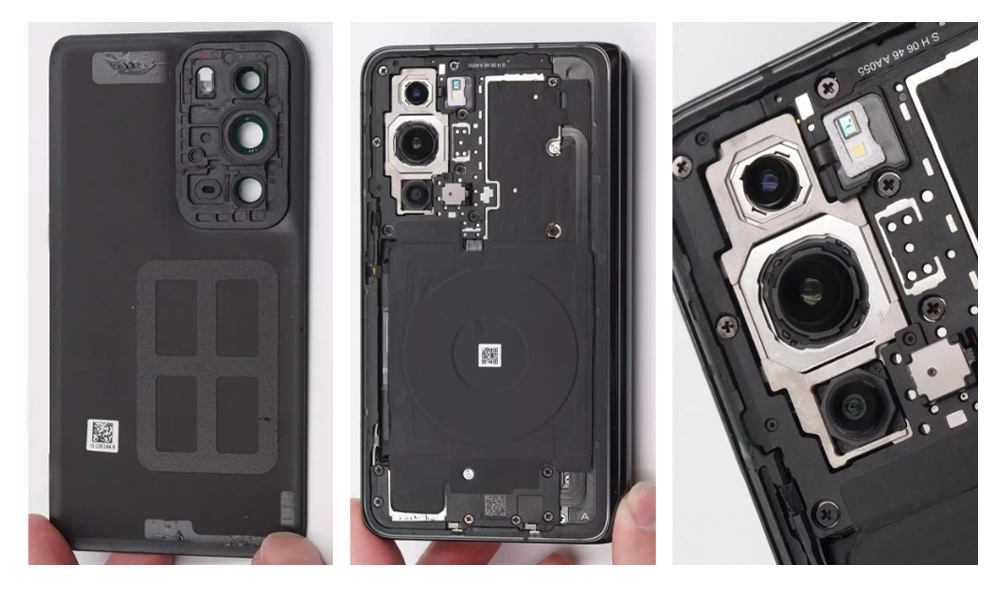

从手机背面拆下后盖，后盖在电池和摄像头对应的位置均贴有缓冲泡棉。 拆开后盖可见手机内部的各个模组均使用螺丝固定，右上方为扬声器，中部可见到无线充电线圈，左侧是主板和摄像头模组。三颗摄像头，顶端摄像头旁边设有环境光传感器和闪光灯，底部摄像头旁边是后置麦克风。

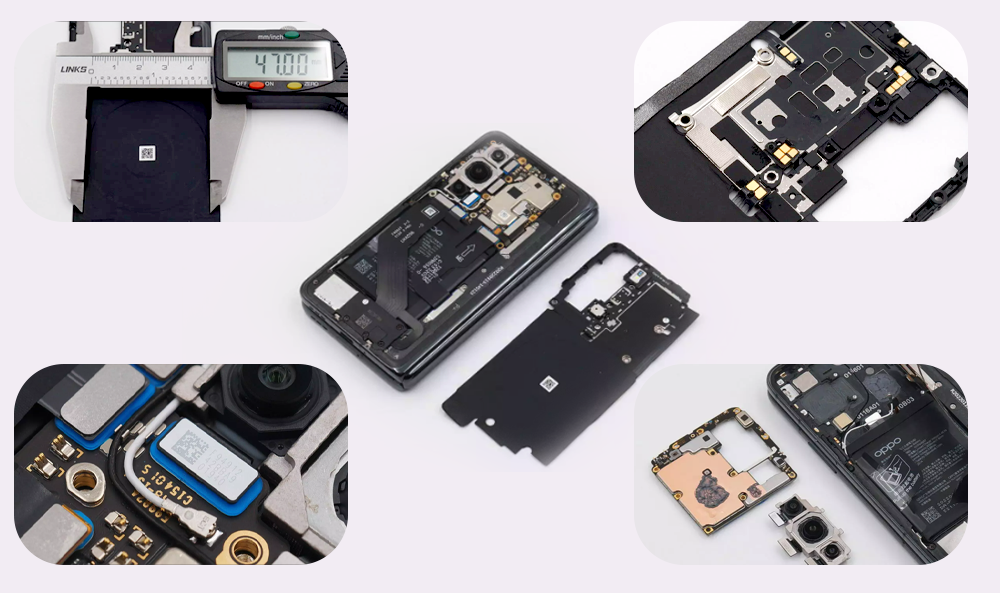

拆下螺丝，将主板盖板取下。无线充电线圈与盖板集成在一起，测得其直径约为47mm。盖板背面在BTB对应位置设有导电布和缓冲泡棉，盖板上器件通过背面多个金属触点连接主板，简化设计。手机背面设有多根排线，均通过BTB连接，分别对应的是主副板连接排线、指纹排线排线、接口排线等，三个摄像头同样通过BTB连接器连接在主板上。
主板正面右侧是一块屏蔽罩，内置芯片，各个BTB连接座的四周均采用蓝色胶圈进行保护。主板背面的屏蔽罩表面还覆盖了一层散热铜箔，并打上了硅脂。将覆盖在屏蔽罩上的散热铜箔撕下来，内部是手机的处理器和存储器，并且也打上了硅脂导热。骁龙888处理器上面是一颗三星的LPDDR5内存，型号K3LK4K40CM-BGCP，12GB容量。旁边同样是一颗来自三星的UFS存储器，型号KLUFG8RHDB，容量512GB。

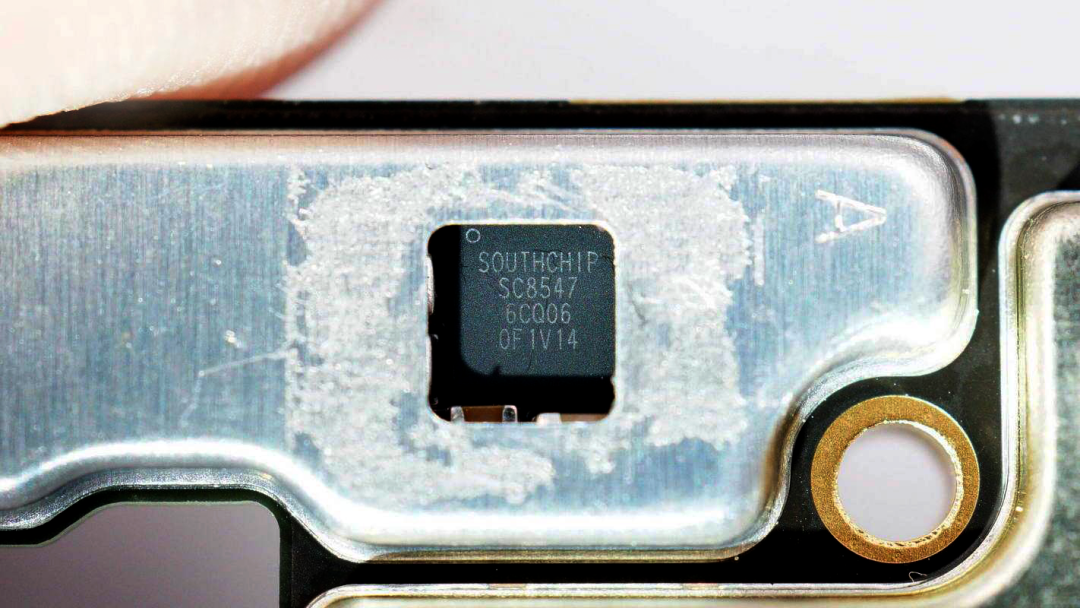

侧面长条形屏蔽罩采用镂空处理，取下导热垫，可见内部是一颗来自南芯的电荷泵快充芯片SC8547，用于输入降压为电池充电。
SC8547拥有超过98%的充电效率，支持33W超级快充，集成10路系统保护功能，6路电荷泵保护功能，7通道12位ADC，并集成VOOC协议。SC8547采用CSP-36pin，2.62*2.62mm封装，适用于手机，平板电脑以及可穿戴设备等。

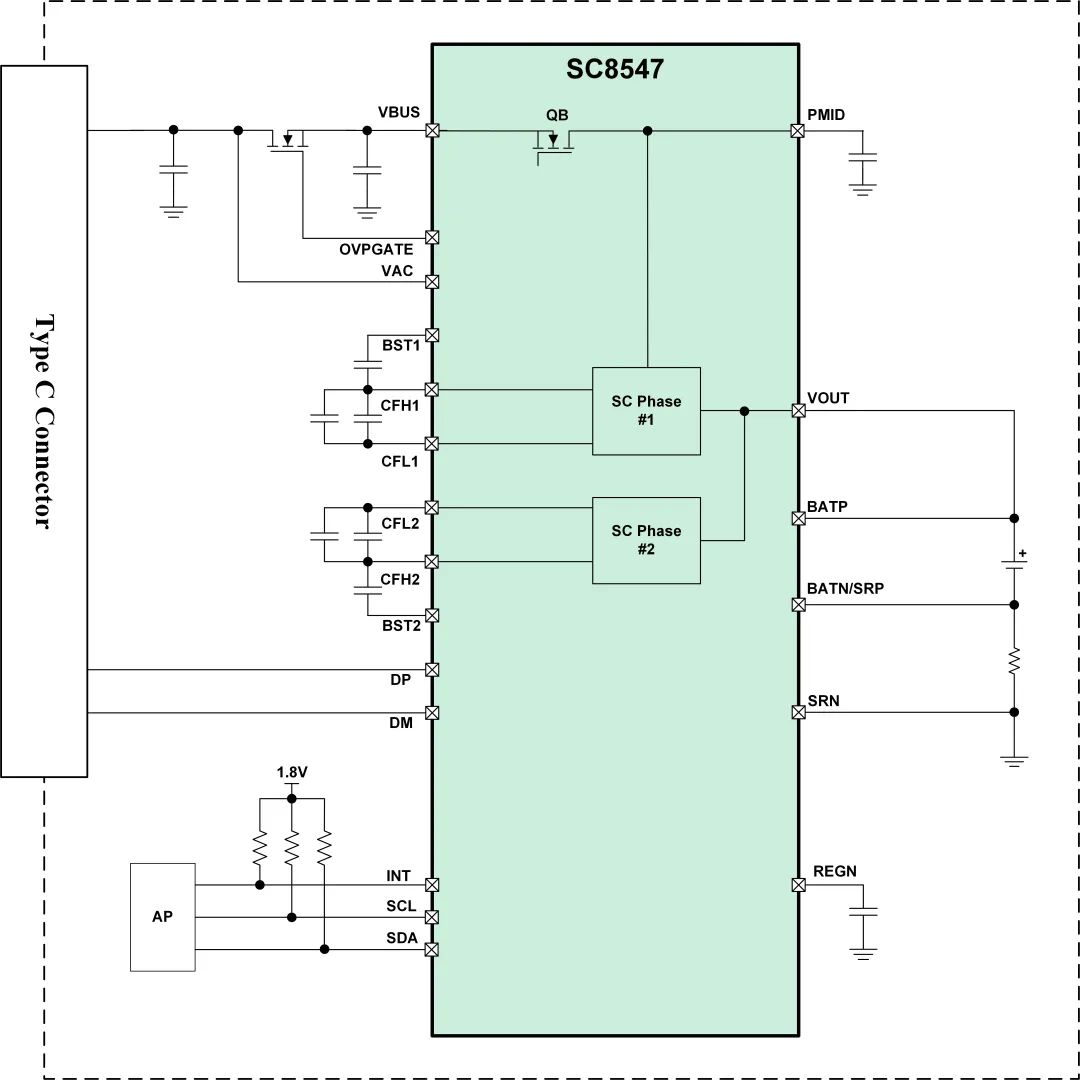

(8547 典型框图)
另外，南芯半导体的电荷泵快充芯片目前已成熟运用于多款品牌手机内，如：OPPO RENO7 Pro， K9 Pro， IQOO 9 pro， 小米11青春版，荣耀50，华为P50，MOTO G9 plus, 联想拯救者电竞手机2 pro、OPPO A74手机海外版等。
南芯半导体的快充方案广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面，并被立讯精密65W 1A1C氮化镓快充、华为66W超级快充车充、华为50W超级快充无线车充、紫米20号200W PD快充移动电源、小米20000mAh移动电源 50W超级闪充版、三星10000mAh 25W PD快充移动电源、公牛600W户外移动电源、安克PowerHouse II 400户外电源等知名品牌的数十款产品采用。

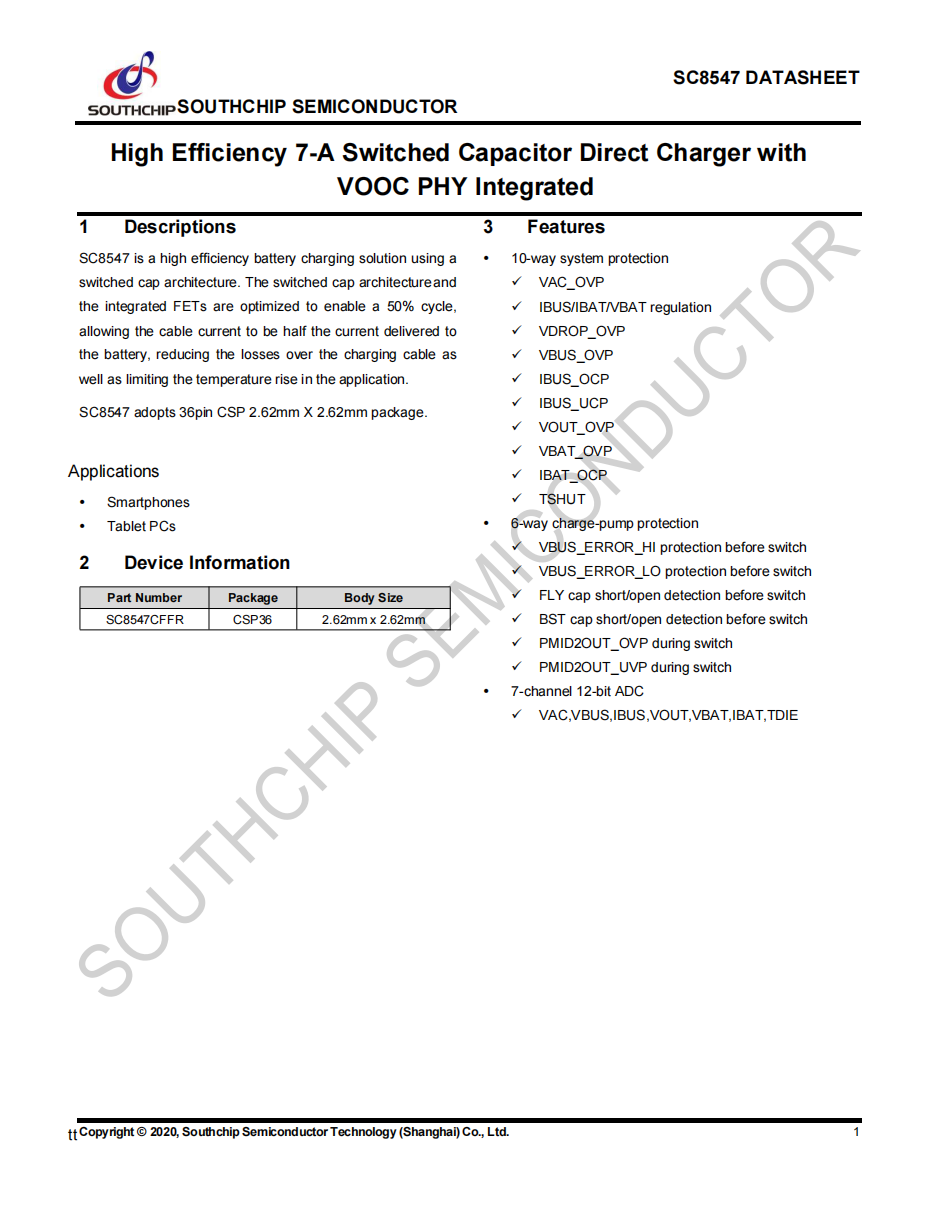

(8547 规格书)

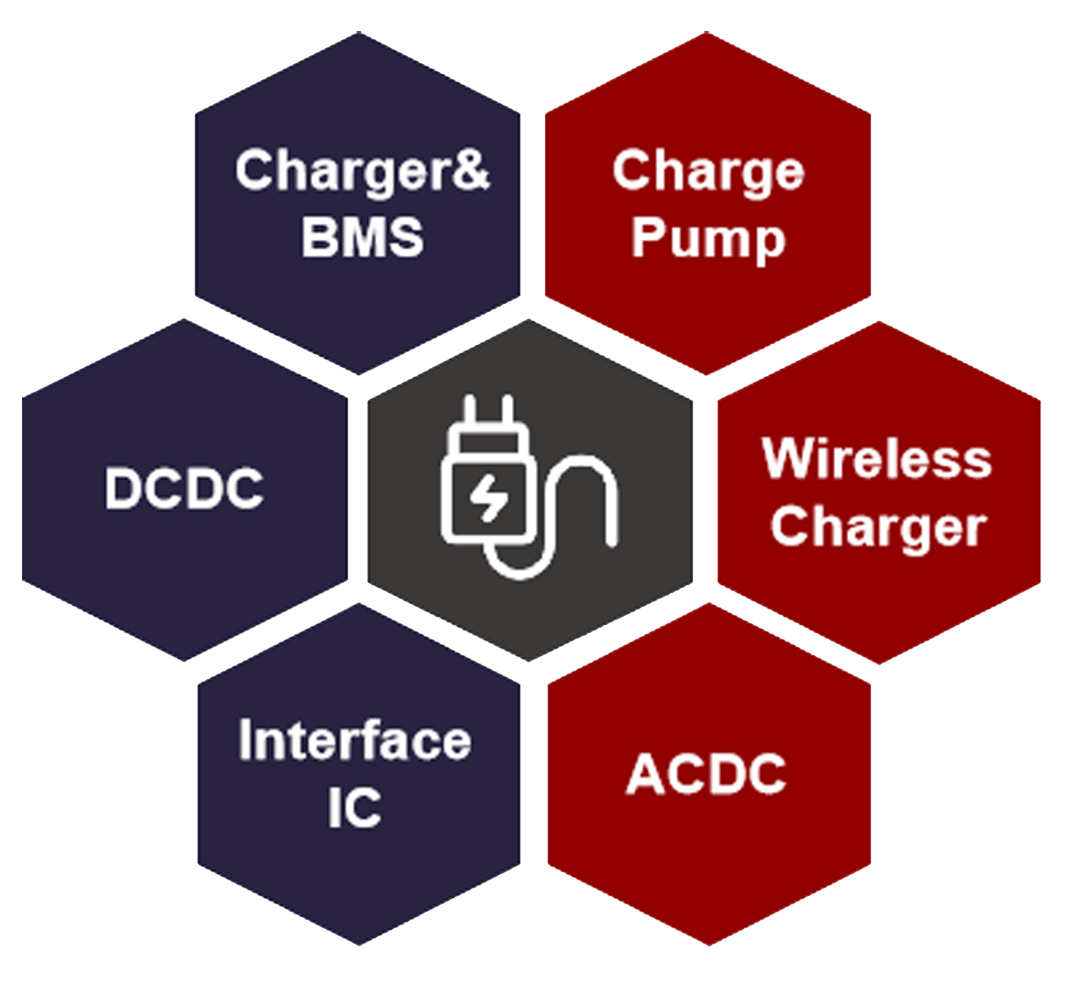

上海南芯半导体科技股份有限公司，成立于上海浦东张江高科技园区，是一家专注于电源和电池管理的高性能国产半导体设计公司，拥有Charge pump、DCDC、ACDC、有线充电、无线充电、快充协议、锂电保护等多条产品线，基于自主研发的升降压充电、电荷泵和GaN直驱等核心技术，推出了多款明星产品，得到业内广泛认可。
南芯能够提供从AC 到电池的端到端快充完整解决方案，产品覆盖10W 到200W 整个范围。其中电荷泵大功率快充系列产品率先打破国外垄断，通过了国内多个知名品牌手机厂家的严苛认证，并已实现大规模稳定量产；DC/DC 类产品在工业类市场取得了丰硕的成绩；无线/有线充电类产品也已经通过车规认证，打入国产汽车前装市场。
南芯拥有强大的研发及系统团队、独立的品质管控团队、以及贴近客户的销售和支持团队，为高质量的产品开发设计保驾护航。南芯也得到了上下游产业链与资本的广泛认可与支持，OPPO、vivo、小米、中芯聚源、上海集成电路产业基金、红杉资本等先后入股，助力公司持续、快速成长。
南芯产品已在荣耀、OPPO、vivo、小米、联想、三星、大疆、Anker、紫米等国内外知名品牌的产品中频频亮相，并助力多款产品入驻Apple Store，证明了南芯产品在性能、品质和成本等方面的诸多优势。南芯秉承不断提高、不停创新的企业文化，致力于为客户提供高性能、高品质与高经济效益的系统解决方案。
