近年来，伴随着USB Type-C接口的推广以及各类快充协议的普及，锂电池快充技术迅速发展。另一方面，5G时代的到来也加强了人们对手机续航能力的需求。为了让消费者感受到充电时间大幅度减少而带来的极致体验，手机厂商不断加大对快充技术的研发和推广。目前，快充功能已经逐步演变成智能手机中的必要选项。

上海南芯半导体致力于带给客户最极致的快充体验，自2020年开始推出的高效率高功率电荷泵类充电芯片被各大手机厂商应用后，南芯半导体再次强势推出单串锂离子电池全场景覆盖充电芯片SC89890H。






SC89890H 主体架构为支持动态功率路径切换的降压型充电IC，可搭载市面上主流的适配器进行快充，最大充电电流可达5A。同时，它可以完整管理锂电池的充电过程，无论是预充电、恒压恒流充电或是满充后的复充，一切尽在掌控。若搭载南芯半导体电荷泵类充电芯片，将构成一套完整的急速快充方案，在保证安全与可靠的前提下，满足客户对快充的极致体验。
不仅在手机领域，在其他单节电芯应用中，SC89890H同样可以成为满足需求的不二选择。
SC89890H 采用QFN 4X4-24 封装，输入端支持高达22V 耐压。芯片高度集成了反向阻断管（RBFET），降压功率管（HSFET及LSFET），功率路径管理管（BATFET），功率管驱动供电及自举二极管，大幅度简化了系统设计及。手机处理器可通过I2C 接口灵活配置充电参数，SC89890H支持高达5A充电电流，及2.4A 反向OTG 电流。

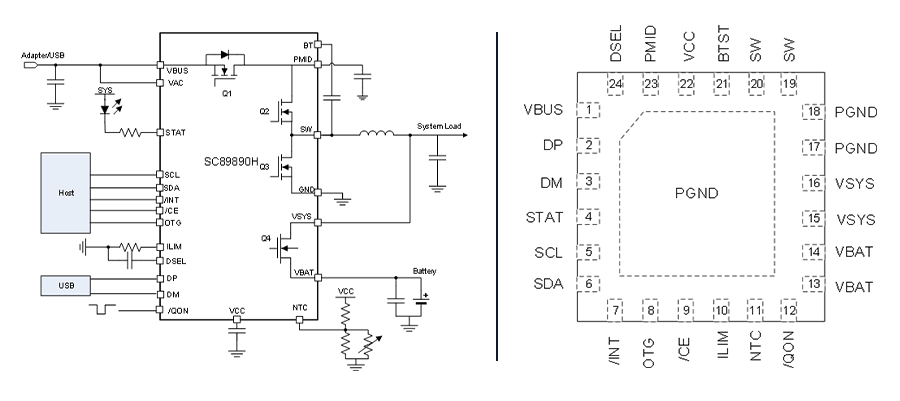

SC89890H Pinout及应用框图如下：
SC89890H 支持NVDC功率路径管理，确保系统电压不低于3.5V，电池电压完全耗尽甚至取出时，手机仍可正常使用。当系统负载较大时，DPM会自动降低充电电流至电池放电，优先满足系统功率需求，且保证输入源不会发生过载。
SC89890H 在无需任何外部软件控制下，自动完成电池的整个充电周期：包含低电压充电（50mA充电电流）、预充、恒流充、恒压充、充电截止。当电池电压低于设定的门限后，SC89890H自动开启新的充电周期。




SC89890H 参数特性

01

高精度充电参数


  • 充电电压（8mV step）：±0.5%；

  •  4.384V 档位，最大值4.4V

  •  4.432V 档位，最大值4.45V

  • 充电电流：±5%（1A to 5A）

  • 截止电流（30mA step）：±10%（240mA）

02

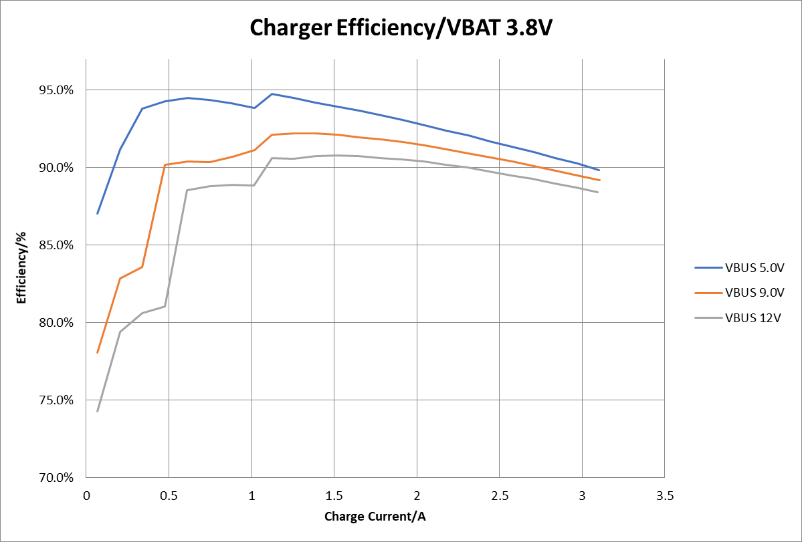

高效率5A同步降压充电（配合2520封装，1μH，30mΩ DCR电感）


  • 适配器5V，充电电流2A，效率92.9%

  • 适配器5V，充电电流3A，效率90.2%

  • 适配器9V，充电电流2A，效率91.4%

  • 适配器9V，充电电流3A，效率89.8%


03

支持USB OTG模式


  • 最高2.4A输出电流

  • 支持超低压差模式，OTG输出电压3.9V-5.4V

  • Hiccup过流及短路保护

  • 高达500μF容性负载软启动能力

  • 5V/1A OTG输出效率高达93.5%

04

DPDM自动检测及适配器最大功率跟踪


  • 支持3.9V至14V宽输入电压

  • 支持BC1.2检测及可调高压适配器

  • 适配器最大功率自动跟踪

  • VINDPM支持电池电压自动跟踪

05

低至17mΩ BATFET，降低电池放电损耗


06

集成ADC（支持IBUS电流采集）


07

支持运输模式进入及唤醒，系统复位


08

多重保护机制


  • Program JEITA

  • 输入端过压，欠压保护

  • 电池端过压，低压，过流保护

  • 系统端过压，过流保护

  • OTG过压，过流，电池电压保护

  • Thermal loop及Thermal SD保护

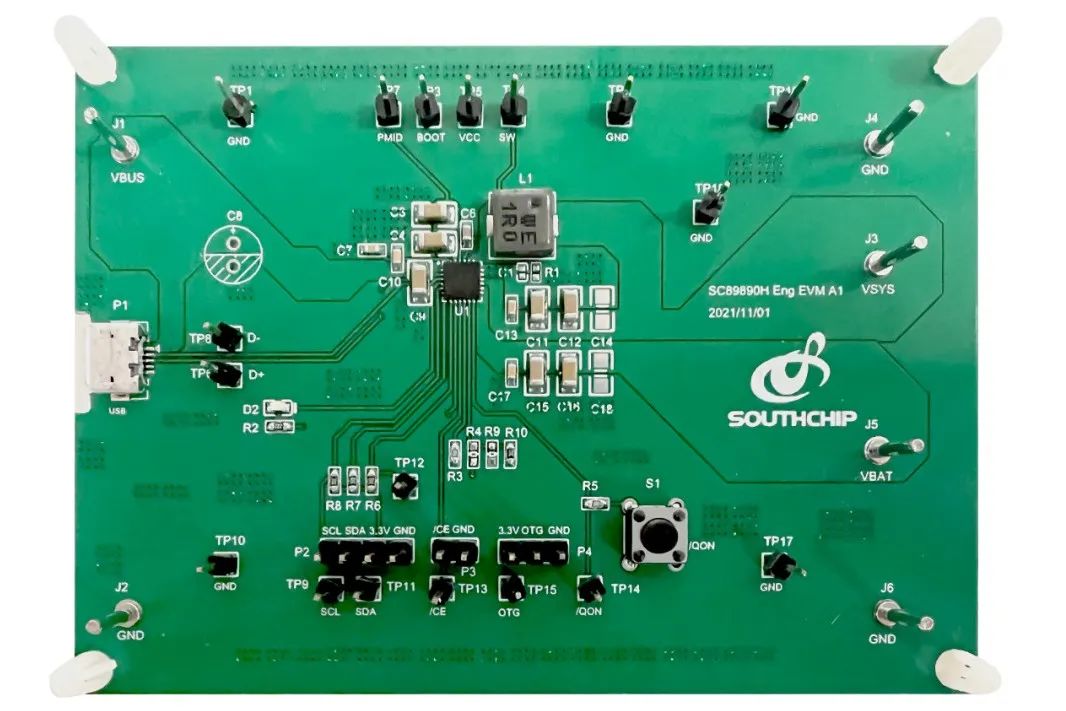

（如需SC89890H样品/Demo及其他更多产品资料，欢迎垂询）
