vivo X Fold拆解：30万次无折痕是如何实现的？
以下文章来源于EDN电子技术设计 ，作者EDN
EDN China电子技术设计为电子设计工程师和设计经理人提供前沿深度的电子资讯、设计实例应用方案。
vivo终于也进军到了折叠屏市场，日前发布的全新折叠旗舰vivo X Fold在折痕优化以及折叠体验方面都做出了令人惊喜的升级。vivo特别强调做到了真正的耐用可靠，德国莱茵测试显示折叠30万次后，折痕依旧控制得极好。
按照每天折叠80次计算，vivo X Fold可以正常使用大约10年!此外，其内屏视觉效果也非常优秀。
为了研究vivo X Fold铰链结构的独特设计，享拆第一时间拆解了这款手机，那我们就来一拆究竟!

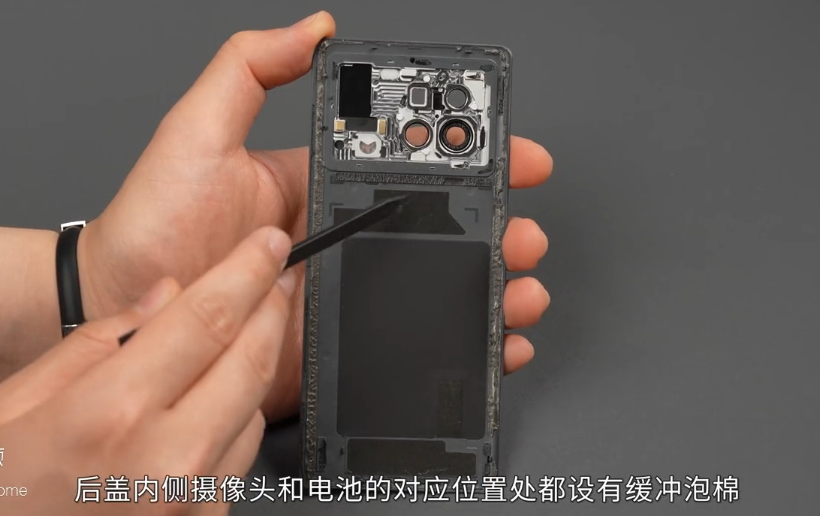

拆卸后盖，由于后盖为皮质材料，加热后直接插入超薄金属拆机片，划开底部粘胶，再用塑料拆机片沿两侧划开即可分离后盖。
拆卸外屏，加热后用吸盘配合拆机片小心划开四周粘胶，从上方打开屏幕。卸下三颗螺丝，取出盖板，挑开屏幕BTB即可分离。

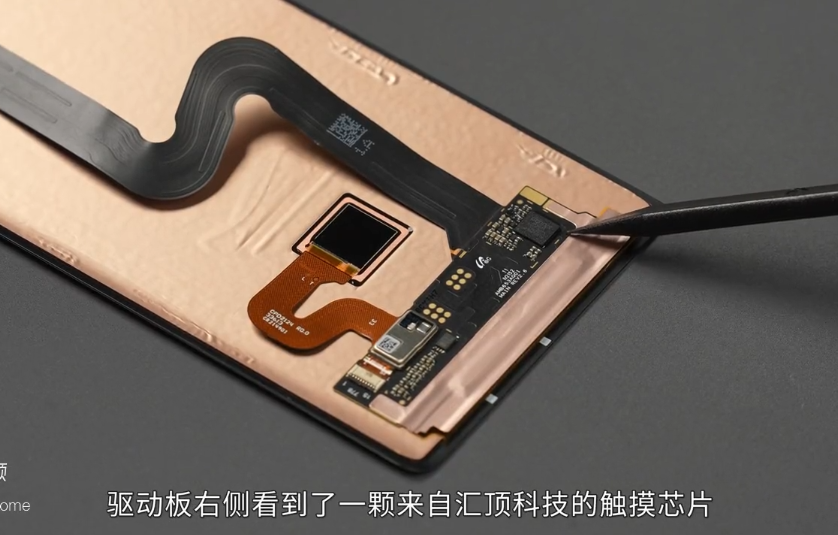

屏幕背面铜箔全覆盖，我们可以看到3D超声波指纹模组，以及驱动板右侧的汇顶科技的触摸芯片。

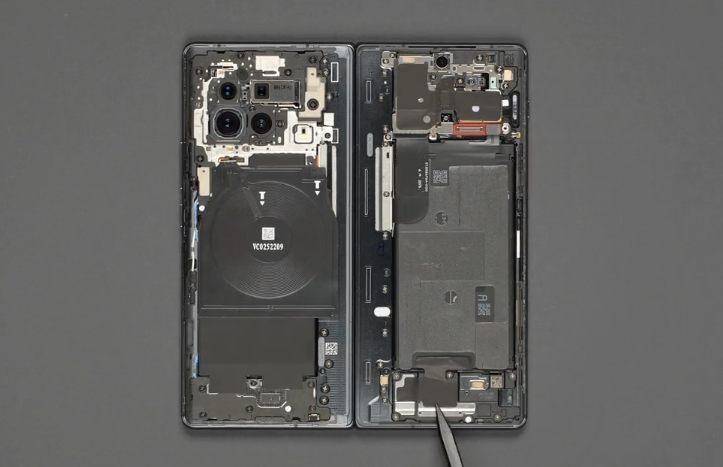

接下来拆卸主板部分，两侧均为常见的三段式结构，左侧包含了大部分主要零部件，右侧主要为电池和扬声器。

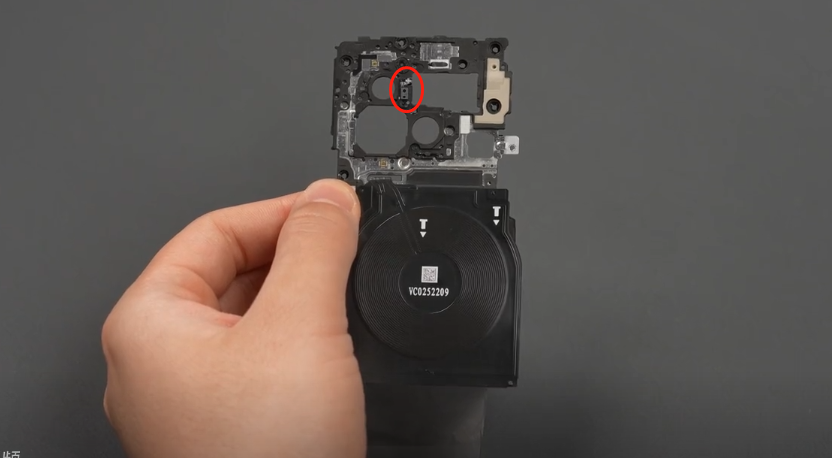

拆下左侧的无线充电模块，四周集成了NFC线圈，使其成为唯一一款支持50W无线快充的折叠屏手机。图上红标部件为激光对焦模组。

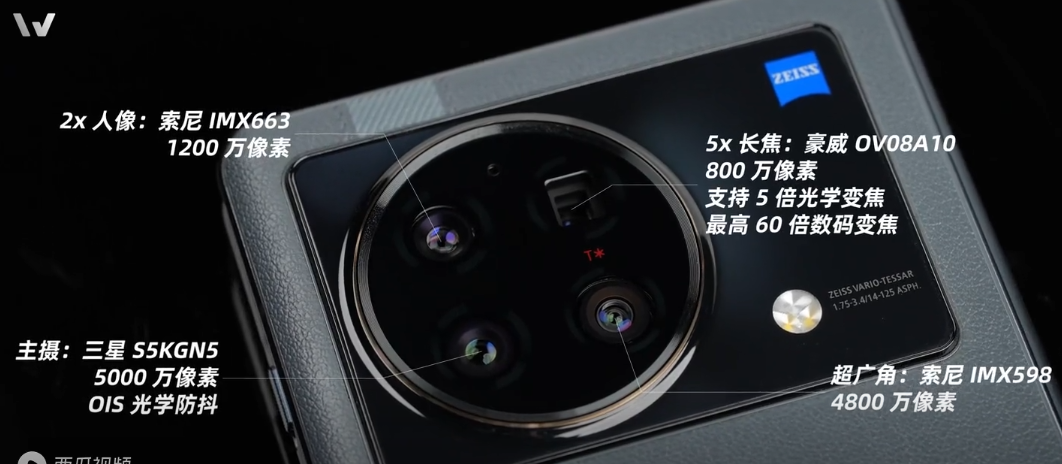

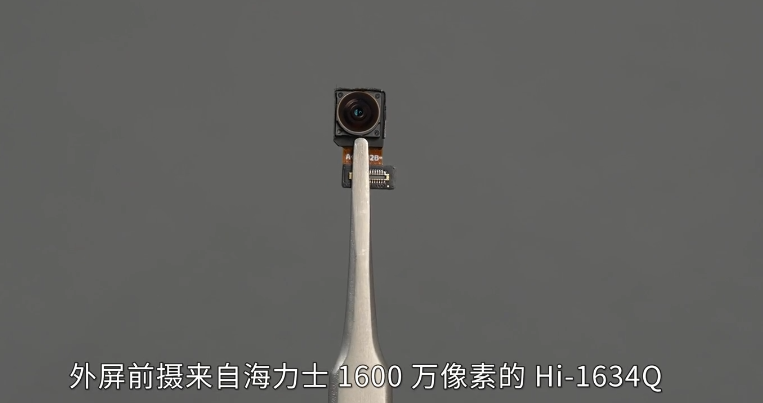

挑开左右两侧电池接口断电，撕下左侧接口上方的导电布和散热膜，挑开9个BTB接口和3个同轴线接口，取下四颗摄像头及主板。

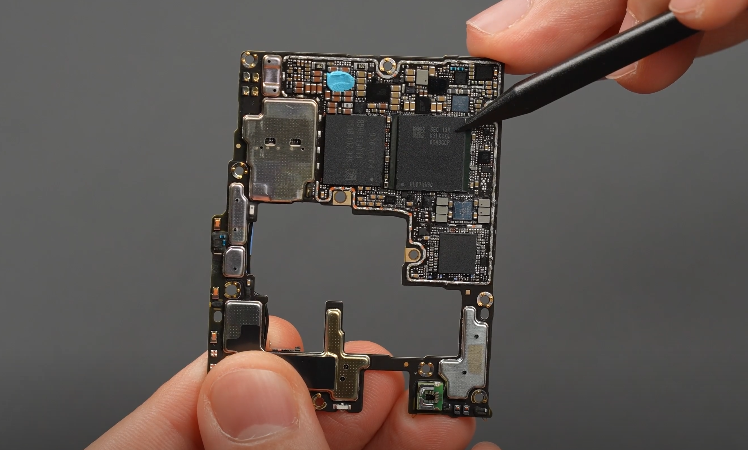

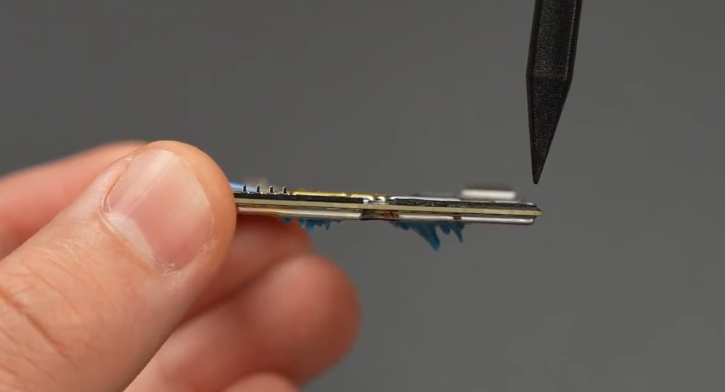

主板采用散热更好的单层设计，PCB供应商为华通。

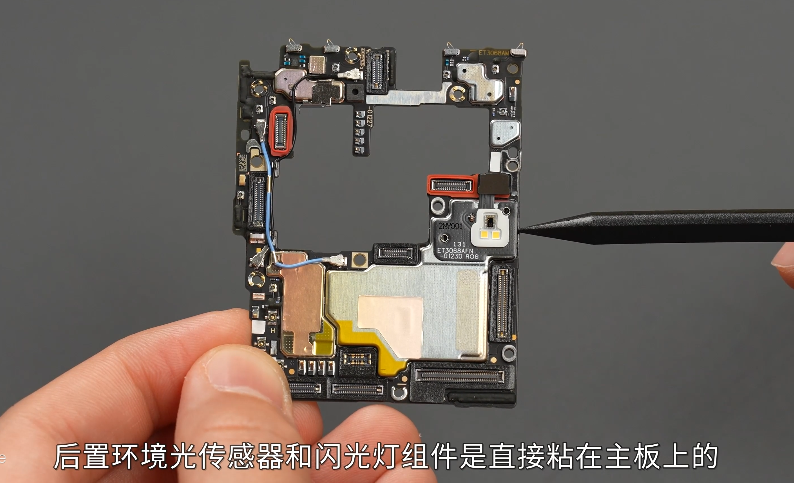

接口都有泡棉或胶圈保护，后置环境光传感器和闪光灯组件时直接粘在主板上的，顶部麦克风和内屏的环境光传感器为直接焊接，且麦克风背面还有防尘网设计。正反两面屏蔽罩上均有散热铜箔覆盖。

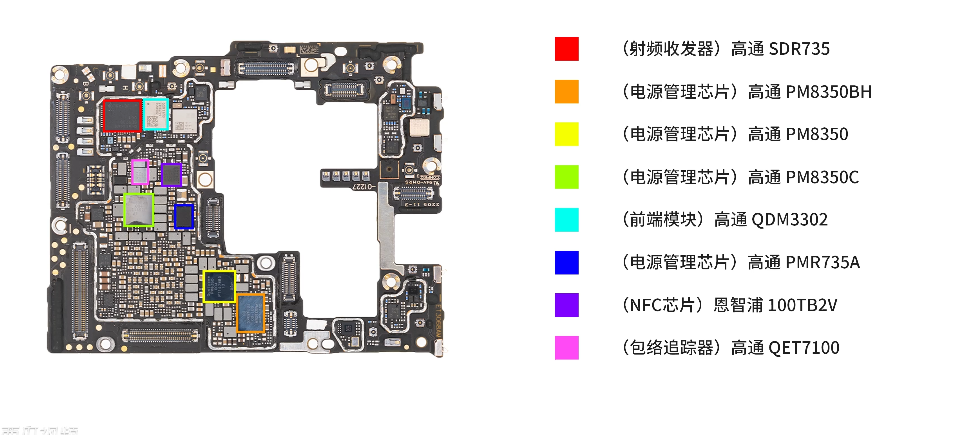

Ram为三星的LPDDR5规格，下方为高通骁龙8处理器，旁边是三星UPS3.1的ROM。

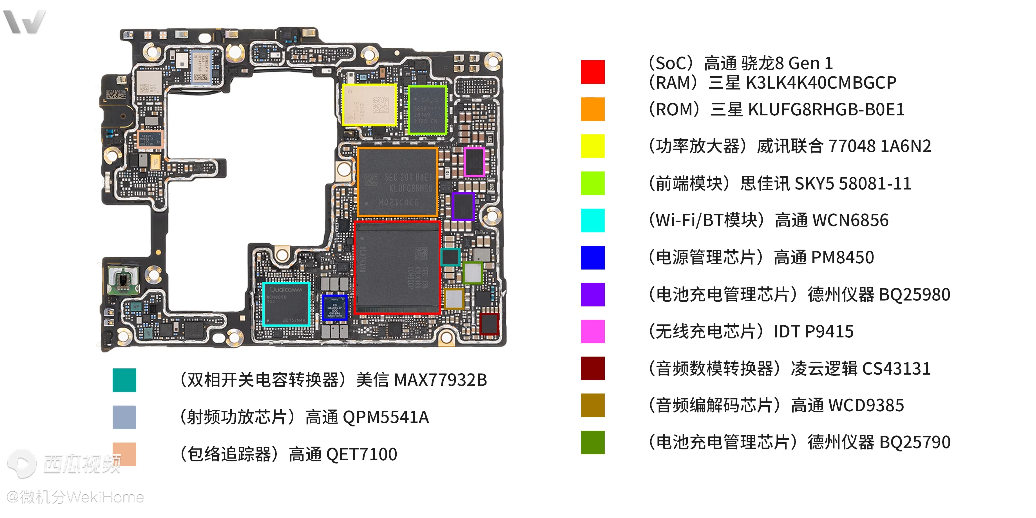

以上为主要芯片信息。

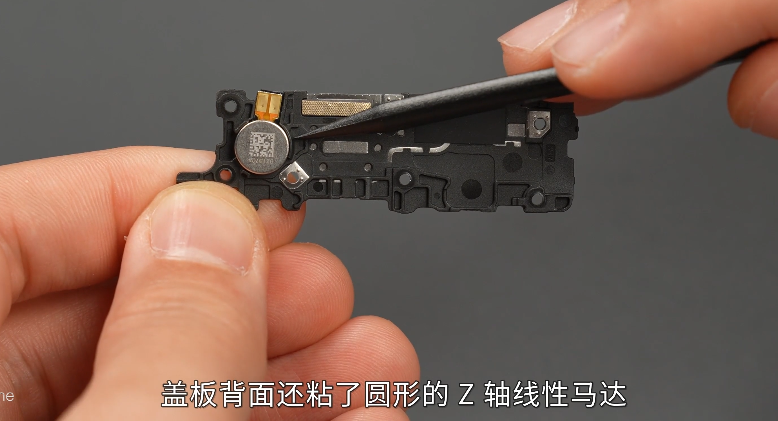

盖板背面为常规尺寸的圆形Z轴线性马达。

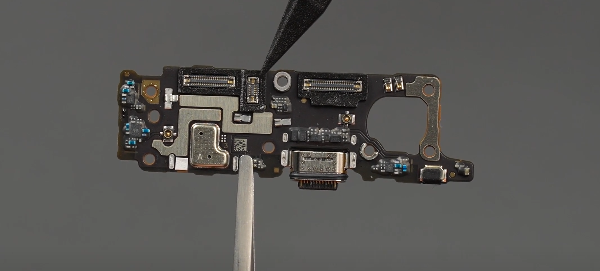

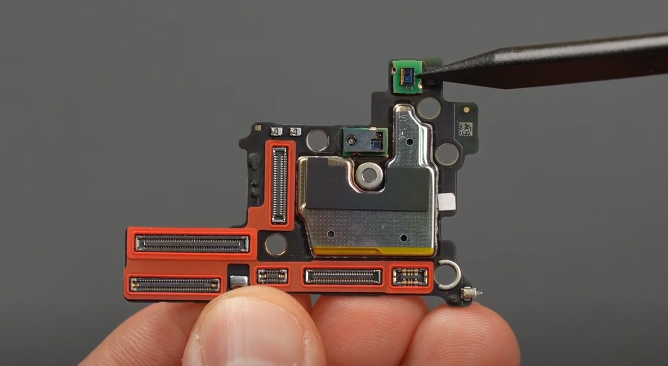

挑开副板上的3个BTB接口和2个同轴线接口，接口四周有缓冲泡棉保护，副板集成了Type-C、MIC和SIM卡卡槽，充电口内侧有防尘防水胶圈。

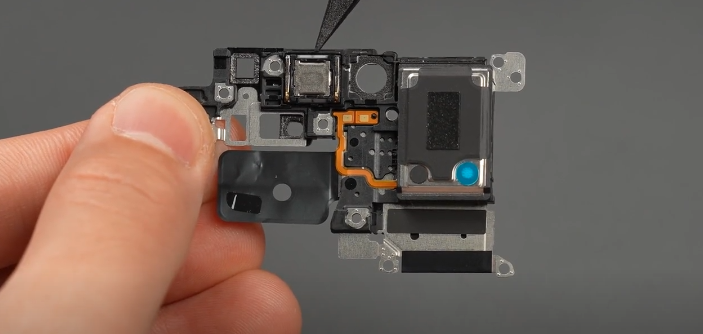

右侧上方为常规尺寸听筒。
外屏的环境光传感器，以及红外传感器。

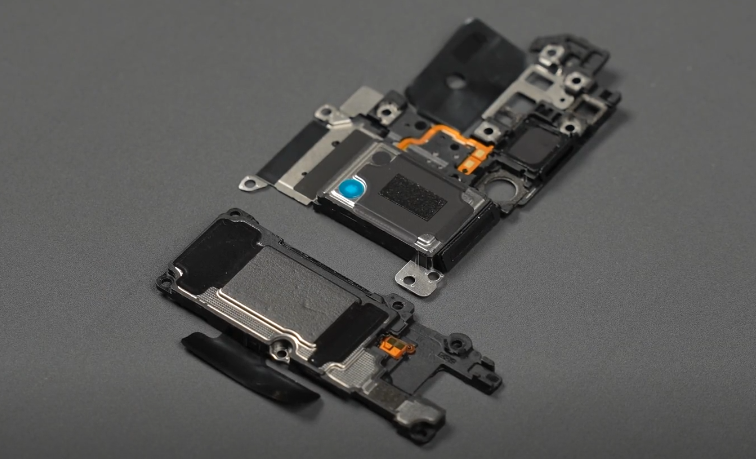

双扬声器设计。

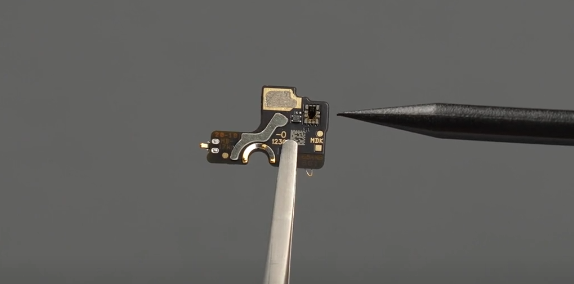

天线小板背面也有一颗环境光传感器。整机共计4颗环境光传感器。

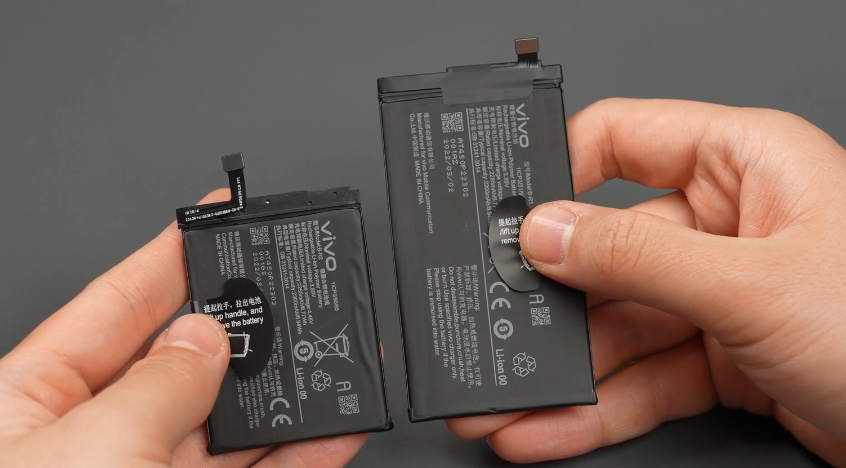

两块电池均为2300mAh，但左侧比右侧电池厚了1.4mm。支持66W有线快充，实测电量1-100需要42分钟。

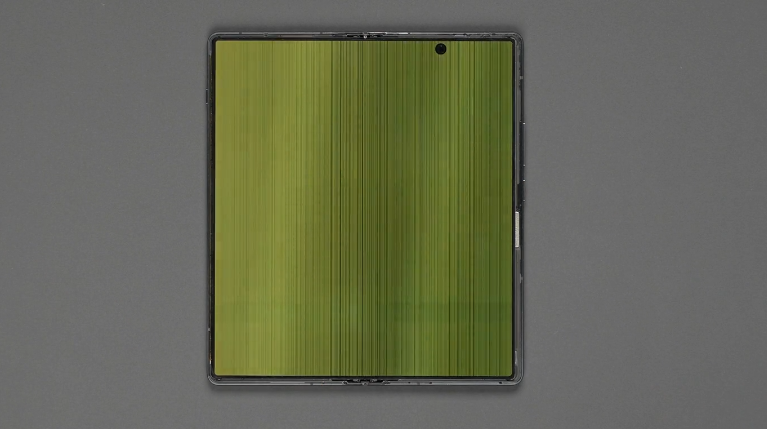

拆解屏幕时由于其边框比其他折叠屏更紧，粘胶力度非常大，因而遭遇了翻车。

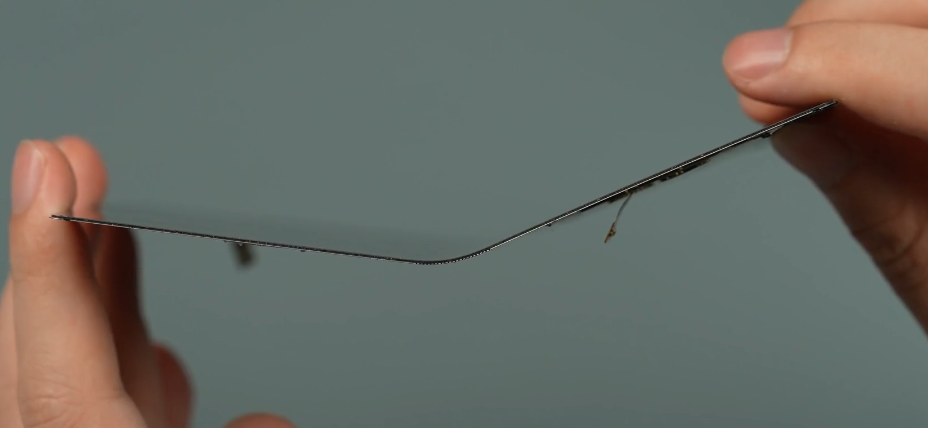

屏幕背后的金属背板采用耐腐蚀性更高的钛合金材料，背板中间部分与其他折叠机一样也有网纹结构。

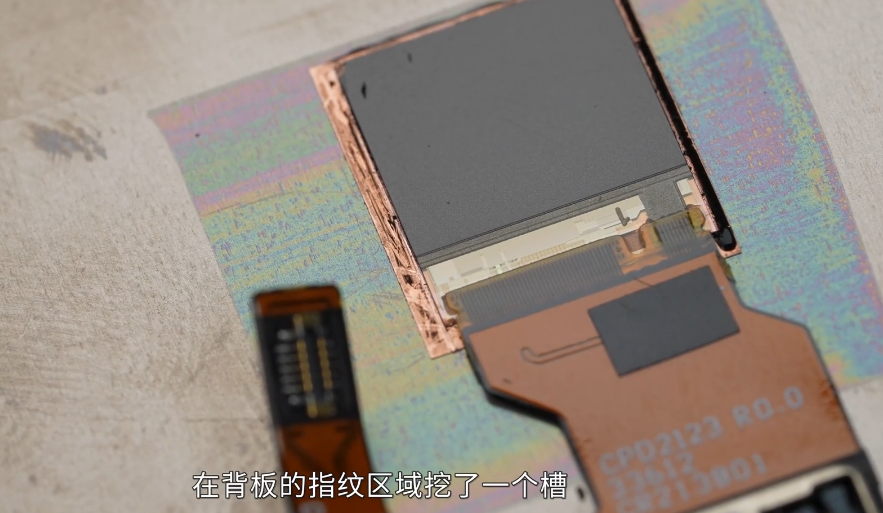

值得一提的是，与其他折叠机采用侧边指纹识别不同的是，vivo在不牺牲屏幕的可靠性和机身厚度的前提下，在背板的指纹区挖了一个槽，加入了一块高分子材料(看起来像铜片)，超声波通过这部分材料就能形成共振，增加超声波的透射能力。

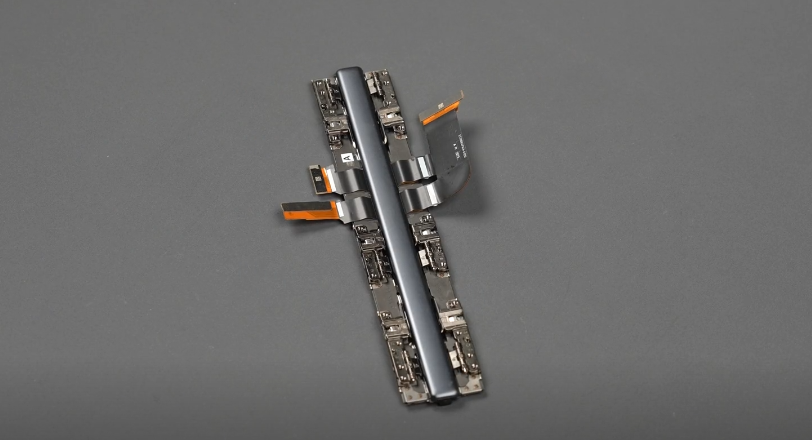

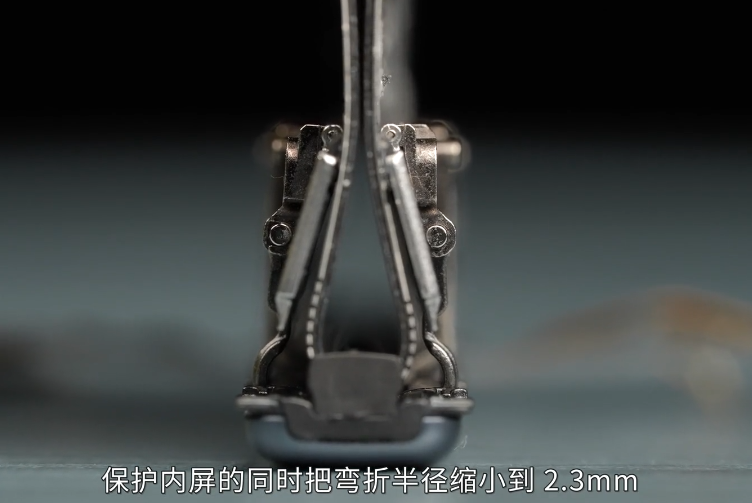

vivo X Fold的铰链属于目前主流的水滴型铰链，由两主一副三组扭力结构，将两边的门板通过通过齿轮链接在一起。
折痕方面，为了优化折痕，vivo X Fold采用了两个特别设计，一是浮动中板，一体式锆合金龙骨支撑整个铰链，模仿鸟翼生物特性，手机打开时上升托起中央折痕，手机合起时下降为弯折提供空间。
二是UTG超韧玻璃，可以减轻塑性变形，允许更小的水滴结构，常温下可弯折100万次，低温下也能做到20万次，整体比普通折叠屏向外张立增加了1.3倍。

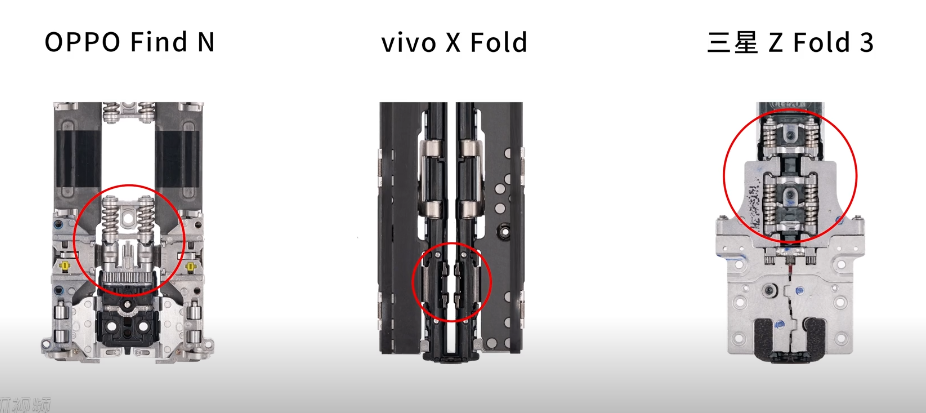

铰链部分阻力结构尺寸比OPPO和三星更小，因此为了实现开合过程的悬停，采用了更高强度的航空钢材。
综合来看，vivo X Fold的铰链有174个零部件，使用了钛合金、液态金属锆合金、F53航空高强度钢、0.3mm 301手撕钢片、碳纤维板、18Ni250等六种航空材料，分别用于主屏背板、浮动中板/同步摆臂/虚拟摆臂、18个主要受力零件、门板支撑、虚拟摆臂转轴/门板转轴、屏幕和铰链之间。

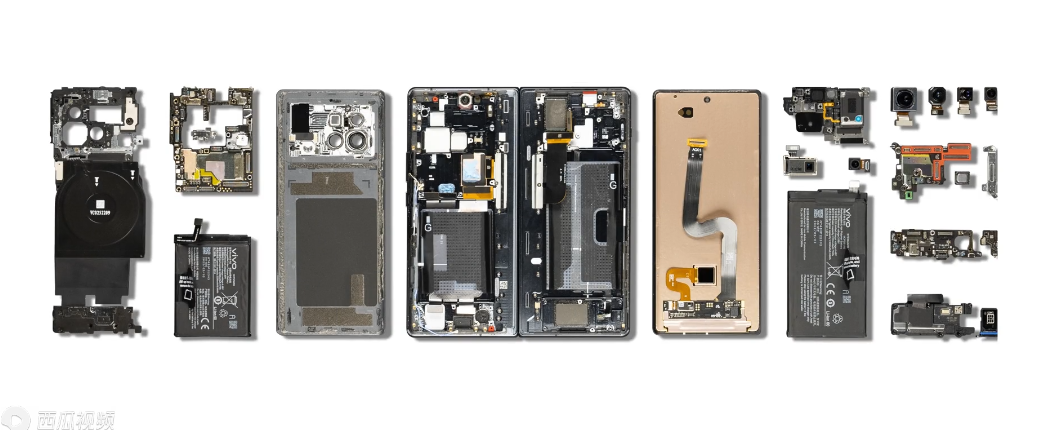

以上为享拆的vivo X Fold拆解全家福。
