博士Review | 博士创『芯』说第十七期—邵海军:基于N-Path技术的低功耗无线接收机前端的研究与实现

跨学科交叉融合的 未来芯片技术高精尖创新中心 2022-04-26 15:34


ISSCC 2022特别篇 第三场



4月22日上午,博士创『芯』说第十七期——【ISSCC 2022 特别篇】的第三场在线上与大家见面。澳门大学博士后研究员邵海军博士受邀作题为“基于N-Path技术的低功耗无线接收机前端的研究与实现”的报告,与大家一同探讨N-path滤波器中的关键核心技术。报告由腾讯会议与蔻享学术平台同时直播。报告结束后,主讲嘉宾与线上的老师同学们针对“N-path滤波器的谐波抑制”等问题进行了热烈地讨论。


为丰富学习渠道,扩展学习深度与维度,邵海军博士应邀为本期报告作文字版详细评述,并于文末附上精彩问答集锦博士推荐阅读报告视频回放。让我们通过文字与视频,与邵海军博士一起重温第十七期的精彩内容吧!





01

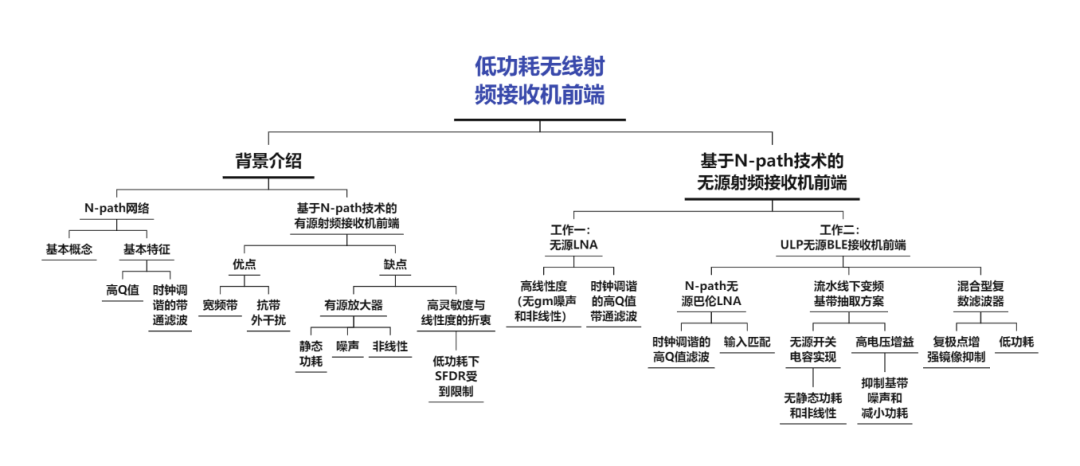

报告脉络导图


02
背景介绍与主要内容
Sub-6GHz 5G-NR通信以及物联网(IoT)技术的兴起,对无线射频接收机前端的功耗提出了更为严格的要求,其中低功耗短距无线通信对于构建万物互联(IoE)来说尤为重要。一方面,由于多个无线通信系统共同使用2.4GHz ISM频段(例如BLE),对无线射频接收机前端的线性度提出了更高的要求。N-Path技术因其具有时钟调谐的中心频率,而且具有高Q值的带通滤波特性,而受到了广泛的研究。另一方面,超低功耗射频接收机前端通常使用有源低噪放(LNA)来实现高灵敏度(较低的NF),以及采用有源跨导放大器(TIA)来提供电压增益。但是,有源LNA以及TIA会产生静态功耗以及非线性的问题,从而导致射频接收机前端在超低功耗下无法实现很高的SFDR(高灵敏度和高线性度的矛盾无法调和)。SFDR可以用如下公式定义:



为了解决有源gm带来的静态功耗以及非线性问题,我们组提出了无源射频接收机前端的概念。基于N-Path技术,针对sub-6GHz 5G-NR通信,我们提出了一个无源LNA技术。其中,我们使用一个升压变压器提供所需要的电压增益,而与之并联的N-Path网络则提供输入阻抗匹配以及高Q值带通滤波特性。针对短距BLE无线通信系统,我们提出了一种无源射频接收机前端。其中,我们提出两个关键技术来解决有源LNA以及TIA问题。第一个是无源巴伦LNA技术。它可以提供电压增益和输入阻抗匹配,在不消耗静态功耗的同时保持N-Path的高线性度。第二个是流水线下变频基带抽取技术。这个技术仅使用无源开关电容网络,在不消耗任何静态功耗的情况下,实现很高的电压增益。因此,这种基于N-Path技术的超低功耗无源射频接收机前端可以实现很高的SFDR。

基于N-Path技术和开关-电容-变压器网络实现的的无源LNA


这是在本次报告中介绍的第一个工作。我们组在这项工作中首次提出一种无源LNA技术,在不消耗任何静态功耗的情况下,实现电压增益和输入阻抗匹配,同时具有N-Path的高线性度以及较低的NF这项工作以“A 1.7–3.6 GHz 20MHz-Bandwidth Channel-Selection N-Path Passive-LNA Using a Switched-Capacitor-Transformer Network Achieving 23.5 dBm OB-IIP₃ and 3.4–4.8dB NF”JSSC期刊上发表。其中我们使用一个匝数比为13升压变压器来提供10dB的电压增益,而N-Path网络则提供输入阻抗匹配以及在射频输入和输出提供高Q值带通滤波特性,因此具有很高的线性度。整个电路没有静态功耗的产生,只有时钟消耗的动态功耗。为了减小变压器的插入损耗(IL),我们采用20μm宽度的顶层金属(AP)以及第10层金属(M10)来设计。这个工作在TSMC 28nm CMOS工艺下制造,在1.7-3.6GHz频率范围内(覆盖了50%sub-6GHz 5G-NR频段),该无源LNA具有9.8dB的电压增益以及4.8dB以下的NF,在80MHz频偏下具有23.5dBm的带外IIP3值得一提的是如果采用SOI工艺设计,变压器的插入损耗可以进一步降低,可以满足高灵敏度的无线射频接收机前端的要求。


超低功耗、高SFDR的无源BLE接收机前端


是在本次报告中介绍的第二个工作。为了解决有源LNA以及TIA带来的静态功耗和非线性问题,实现超低功耗以及提高系统的SFDR,我们组在这项工作中提出了两个关键技术:N-Path无源巴伦LNA以及流水线下变频基带抽取方案。这两个方案可以有效的取代有源LNA和有源TIA的功能,而且不消耗任何静态功耗以及实现高线性度的要求。N-Path无源巴伦LNA由一个三线圈垂直耦合的升压变压器以及N-Path网络构成。在占据一个线圈的面积下,我们设计的变压器实现单端到差分的变换以及电压放大两种功能。N-Path网络实现输入阻抗匹配以及具有信道选择的高Q值带通滤波特性,同时在不采用额外下变频器的情况下实现下变频的功能。我们提出的流水线下变频基带抽取方案可以不断抽取叠加巴伦LNA的基带信号,实现高增益的要求,因此可以有效抑制基带滤波器的噪声贡献以及降低基带滤波器的功耗。这项工作以“A 266μW Bluetooth Low-Energy (BLE) ReceiverFeaturing an N-Path Passive Balun-LNA and a Pipeline Down-Mixing BB-ExtractionScheme Achieving 77dB SFDR and -3dBm OOB-B-1dB发表在ISSCC 2022会议上。这个工作在TSMC 28nm CMOS工艺下制造,实现了266μW的超低功耗以及77dB的高SFDR


03
博士推荐阅读
参考文献及相关阅读材料

[1] H. Shao, G. Qi, P. -I. Mak and R. P. Martins, “A 1.7–3.6 GHz 20MHz-Bandwidth Channel-Selection N-Path Passive-LNA Using a Switched-Capacitor-Transformer Network Achieving 23.5 dBm OB-IIP₃ and 3.4–4.8dB NF,” IEEE J. of Solid-State Circuits, vol. 57, no. 2, pp. 413-422, Feb. 2022.


[2] H. Shao, P. -I. Mak, G. Qi and R.P. Martins, “A 266µW Bluetooth Low-Energy (BLE) Receiver Featuring an N-PathPassive Balun-LNA and a Pipeline Down-Mixing BB-Extraction Scheme Achieving 77dB SFDR and −3dBm OOB-B−1dB,” in IEEE ISSCC Dig. Tech. Papers, Feb.2022, pp. 400-402.


[3] C. Andrews and A. C. Molnar, “A Passive Mixer-First Receiver With Digitally Controlled and Widely Tunable RF Interface,” IEEE J. of Solid-StateCircuits, vol. 45, no. 12, pp. 2696-2708, Dec. 2010.


[4] A. Ghaffari, E. A. M. Klumperink and B. Nauta, “Tunable N-path notch filters for blocker suppression: modeling and verification,” IEEEJ. of Solid-State Circuits, vol. 48, no. 6, pp. 1370-1382, Jun. 2013.


04
精彩问答集锦

Q1. 您在报告中讲到的增益主要是电压增益,那功率增益怎么样?
A1. 首先无源结构的射频前端是没有功率增益的。通常情况下,无线通信系使用一个50欧姆的接收天线,因此为了实现功率匹配,射频前端的输入需要满足50欧姆阻抗匹配。当信号完全接收进来之后,在我们射频前端内部并不需要进行50欧姆功率匹配,可以完全当作电压信号或者电流信号来处理。这跟以前的分离元件传输功率信号的概念不太一样,分离元件的接口一般会设计成50欧姆,所以一定要进行功率匹配。然而在硅片上设计电路时,可以把整个电路当作一个整体来设计,对于内部信号的处理可以灵活的使用电压信号或者电流信号。当考虑整个通信系统时,我们通常会对功放提出功率增益的要求,对于接收机来说并不需要很大的功率增益。尤其对于低功耗接收机,功率增益意味着更多的能耗。


Q2. 您的工作是在2.4GHz蓝牙上实现的,在更高的频段,比如说毫米波频段,该技术的应用前景怎么样?
A2.
在更高的频段,它的Q值可能会更高一些,能具有更好的抗噪声性能。另外毫米波段的电感不需要做那么大,所有面积也可以相应的小一些。


Q3. 为什么需要用到28nm的工艺,它比一般的65nm的2.4G射频的工艺有什么好处?

A3. 主要还是出于功耗的考虑,在相同的功耗条件下,28nm的性能肯定比65nm的要好。


Q4. N-path滤波器的谐波抑制问题是怎样解决的?如果能解决的话,是不是会使其他指标恶化?

A4. 传统的N-path滤波器确实有二次谐波,三次谐波,这是难以解决的问题,一般需要再加一个滤波器把它滤掉,或者用差分的方法把偶次谐波滤掉。但我们的工作本身就是一个差分结构,因此他没有偶次谐波;另外,变压器的函数本身就有带通的滤波特性,所以可以把三次谐波、五次谐波等高次谐波滤掉,这样就有了很好的滤波特性。


Q5. 用成熟的工艺,比如90纳米以上是否能实现频率较高的调谐?

A5. 应该是可以实现的,但还是要看具体的应用场景具体分析。


Q6. 之前看您介绍的时候引入一个Cin电容,将 s21的曲线调整至lo频率,但实际上N-path在使用的时候,由于继承电容的影响,s11的曲线也会产生一定的频偏,而且往往s11的频偏和s21的频偏不太一样,这个问题有什么解决方法吗?

A6. 对于传统的N-path技术来讲,它的开关很大,从而寄生电容就会产生一个非对称的虚部,导致它的S11,也就是它的输入阻抗曲线,会有一个往左的偏移量。在我们的工作里,由于密勒效应的存在,寄生电容比较小,所以主要影响输入阻抗的是变压器的感性部分,有0.86纳亨之多,在这个感性部分的作用下,输入阻抗中心频率会产生一个向右的偏移量。为了解决这个问题,我们在输入端并联一个电容,产生一个容性的部分,造成一个往左的偏移量,这两个偏移量最终会相互补偿。


Q7. 关于测试方面,我们在使用N-path滤波器的时候,它的时钟驱动一般都是非交叠的时钟,是一个方波,这个信号通过开关的泄露是非常大的,在这种情况下用噪声分析仪测试噪声系数,信号就会对噪声系数的测试有很大的影响。请问您是怎么去测试评估它的噪声系数的?

A7. 这个问题确实是存在的,首先它不像有源的GM,会在时钟端到射频输入端之间产生一个隔离。这种无源的时终端到射频输入端的隔离度没有那么强,但是我们的结构是差分的结构,差分结构是共模的,共模的信号混合到输入就会变小,最终时钟在耦合到输出的时候影响就很小。另外一个是相位噪声,但蓝牙接收机对相位噪声的要求其实没有那么高。
