最近设计的硬件从需求到实物诞生的过程

电子工程专辑 2022-09-18 11:50 发表于广东

以下文章来源于PCB和原理图设计与共享 ，作者电子玩家

PCB和原理图设计与共享 .

欢迎关注本号，在这里你可以获取很多资料，如原理图，PCB，参考源码，工作经验等等。在这里你可以学会如何独立思考设计原理图，完成PCB设计。在这里你可以提升自己的学习能力，提升独立创新的能力。在这里之前，你是小白，在这里之后，你是大神。

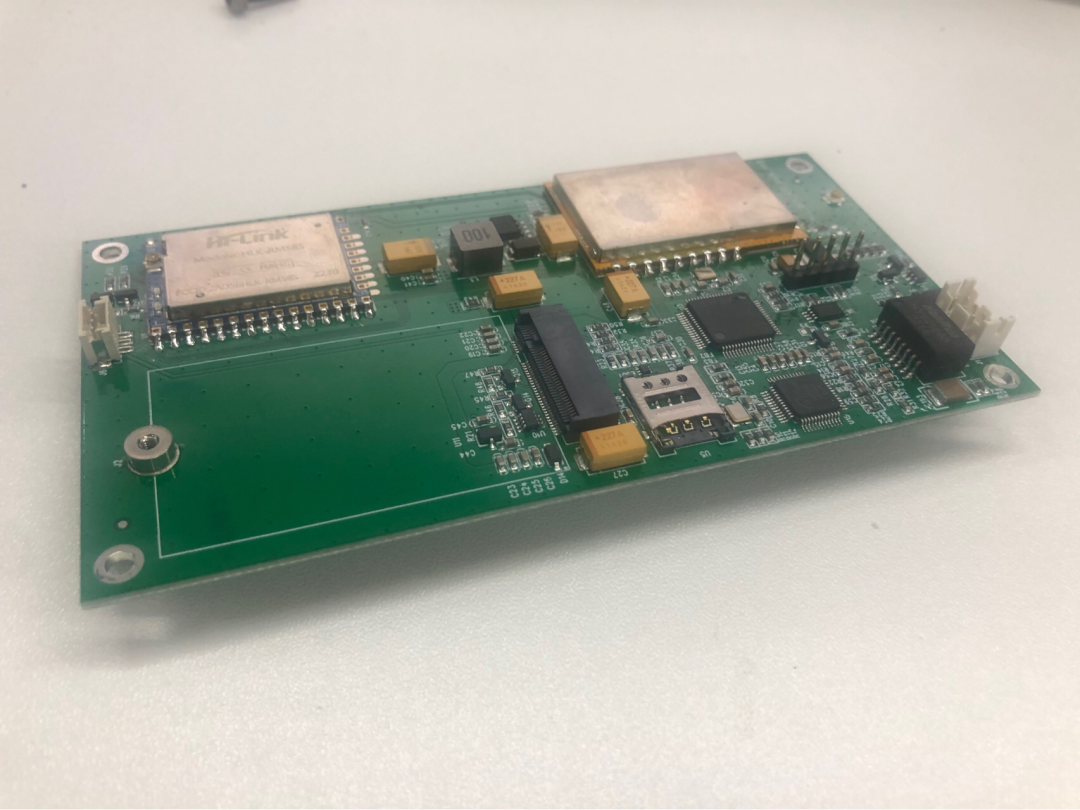

最近设计的一款电路板打来了，看起来效果不错，实物图如下。

先来一张普通效果图


再来一张悬浮效果图



电路板设计对不少人来说，它是陌生的。有人觉得它是高端的，可望而不可及，需要掌握尖端的技术才能胜任。有人觉得它很普通，掌握后反而觉得枯燥乏味。其实
PCB也有它艺术性的面，它也有美如画的时候。那么一幅美如画的电路板是如何设计而成的呢？主要由以下几个步骤完成。

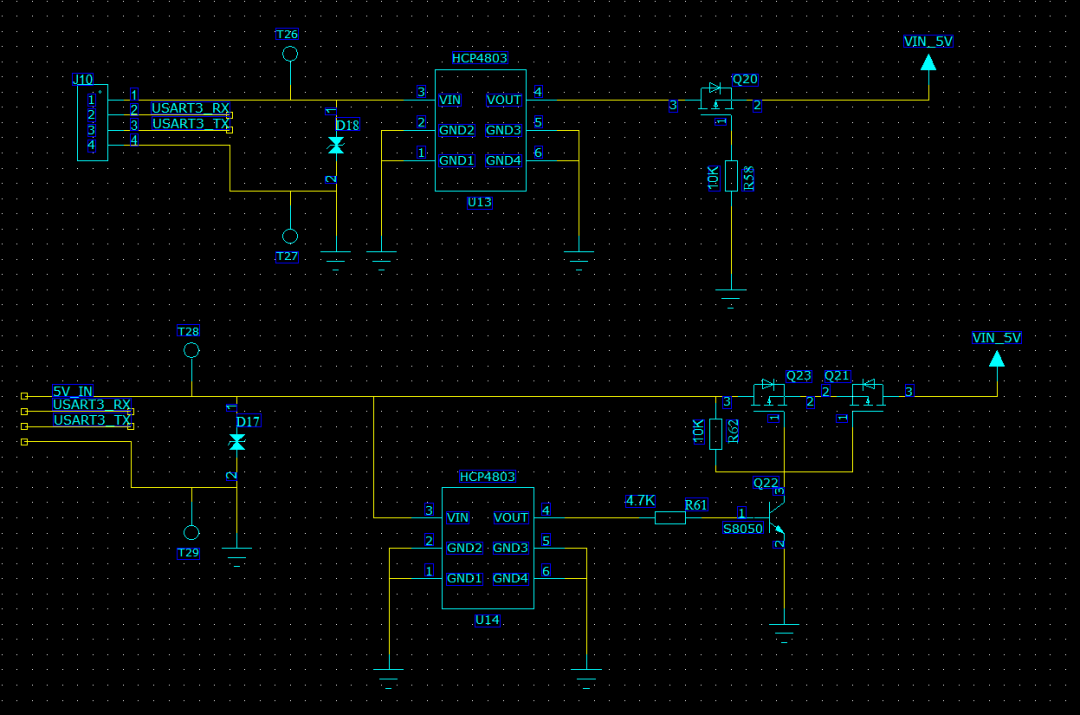

首先，设计原理图。根据硬件设计需求，进行方案选择，确定设计方案。根据设计方案进行器件选型，完成元器件封装库设计。根据电路原理，完成电路网络的连接。

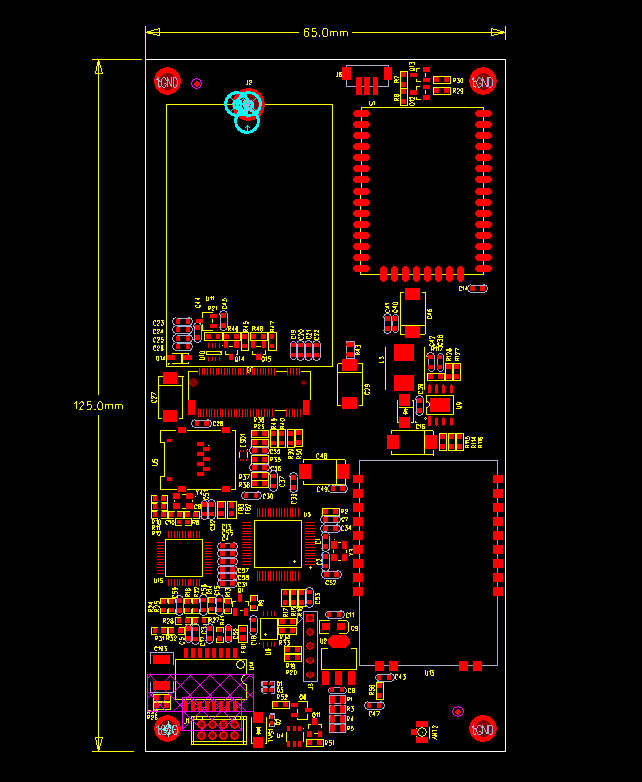

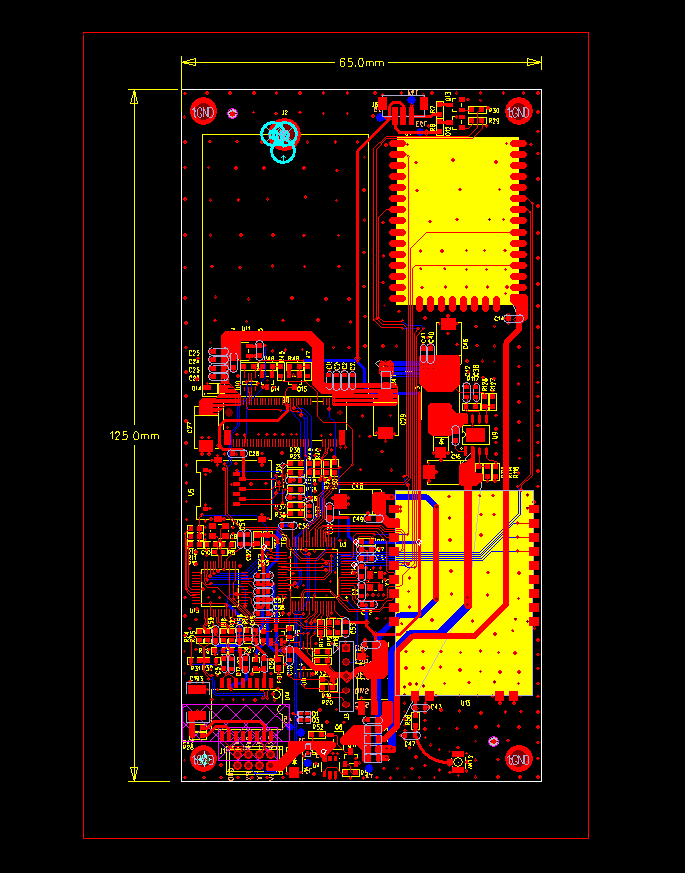

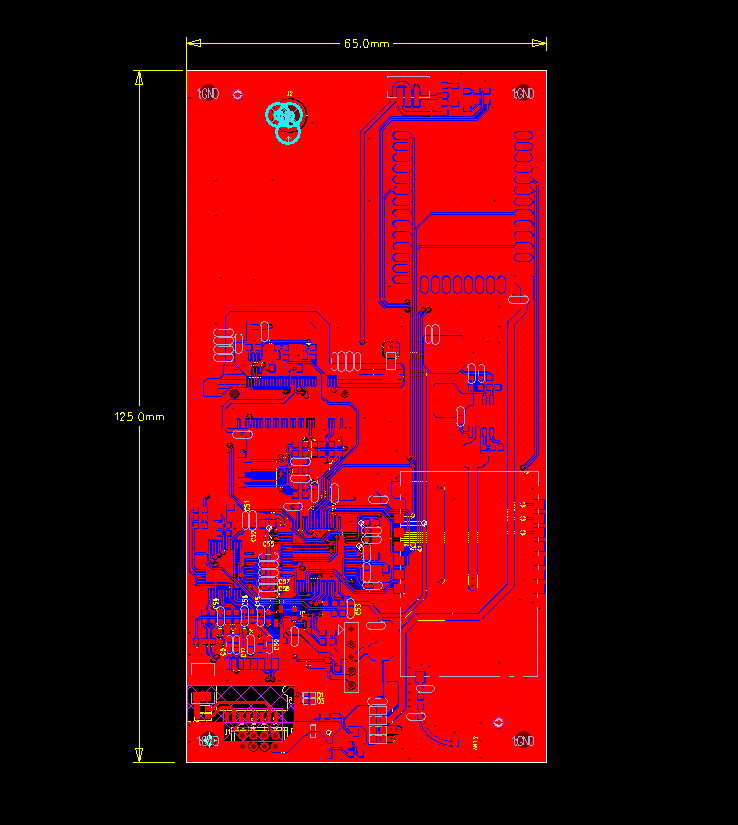

其次，PCB Layout设计。先是根据多方面评估，确定PCB的板层数，单面布局还是双面布局，然后进行PCB布局设计，叠层设计，走线设计，铺铜设计。

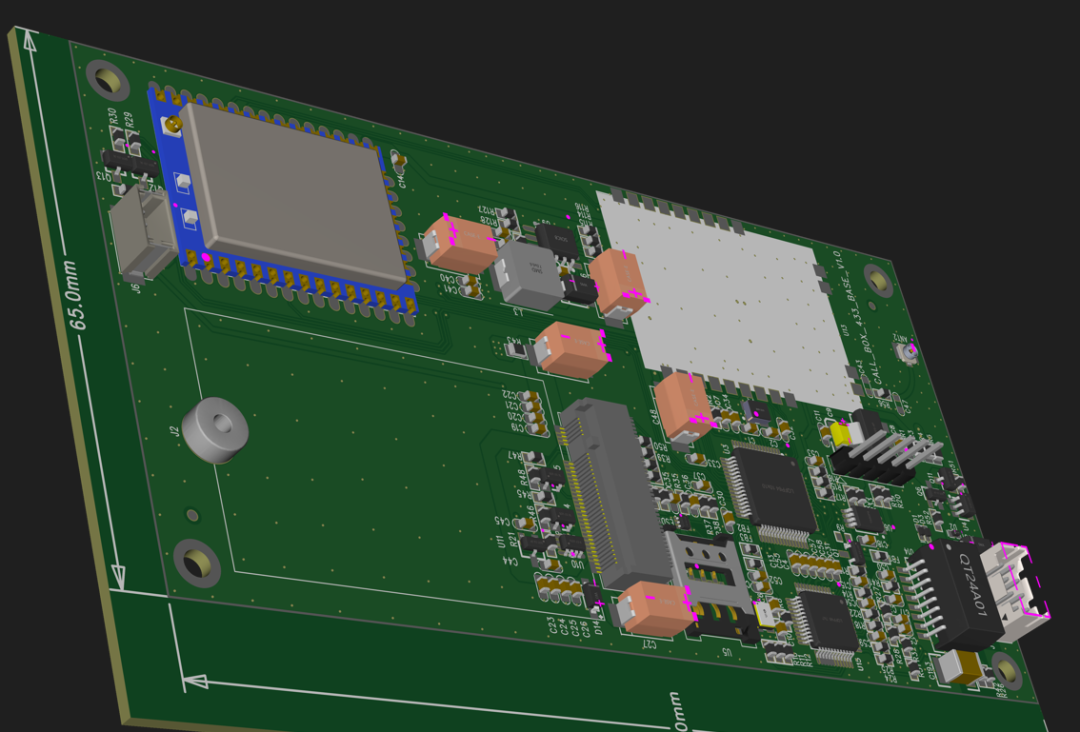

接着，优化PCB设计，进行电气特性检查，完成PCB设计。进行PCBA三维立体效果图预览。


然后，PCB打样和贴片打样。输出GERBER文件和制板工艺要求安排PCB打样。输出BOM文件，坐标文件和装配图安排贴片打样。

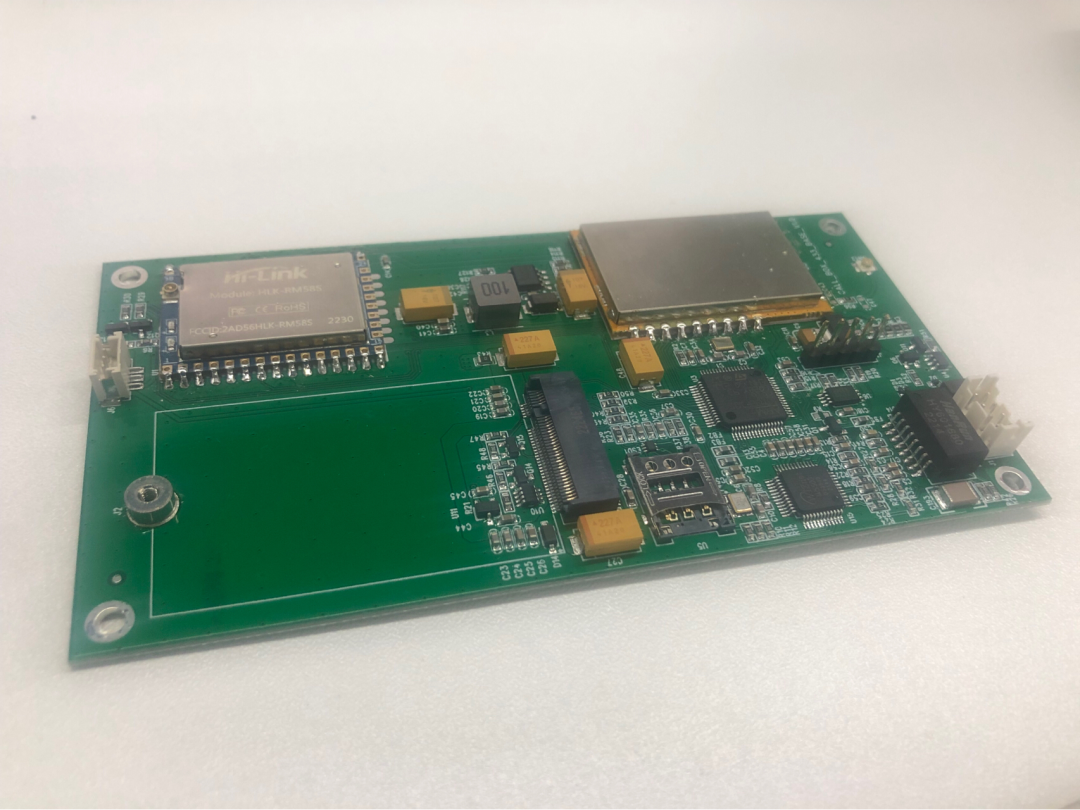

最后，PCBA样板制作完成，实物效果如图。
